Smd практикум № 1. 12 простых схем с несимметричным мультивибратором. аналог микросхемы lm3909 из дискретных элементов

Схема — мультивибратор

Схема несимметричного мультивибратора.

Схема мультивибратора на ОУ, работающего в ждущем режиме ( одновибратора), изображена на рис. 6.5, а. С приходом запускающего импульса вх ( рис. 6.5, б) мультивибратор переходит в неустойчивое состояние, которое имеет некоторую длительность ta, определяемую времязадающей R2 С-цепью, после чего устройство возвращается в исходное устойчивое состояние.
 

Схемы мультивибраторов на электронных лампах были разработаны значительно раньше транзисторных, но в настоящее время их применение ограничено в силу существенных преимуществ полупроводниковых приборов. Поэтому в данном параграфе кратко рассматривается только основная ламповая схема.
 

Схема мультивибратора на туннельном диоде изображена на ряс.
 

Схема ( а и временные диаграммы ( б мультивибратора на операционном усилителе.

Схемы мультивибраторов разнообразны и по элементной базе и по способам построения. Рассмотрим мультивибраторы на операционных усилителях.
 

Схема мультивибратора на инверторах И — НЕ показана на рис. 6.25, а. Для обеспечения инверторного включения логических схем все входы следует объединить; при заземлении хотя бы одного из них схема постоянно находится в закрытом состоянии.
 

Мультивибратор на лампах.

Схема мультивибратора состоит из двух усилителей с реостат-но-емкостными связями. Положительная обратная связь реализована соединением выхода второго каскада со входом первого, а выхода первого каскада со входом второго. Эта схема является автоколебательной. Поэтому рассмотрение процессов, протекающих в мультивибраторе, лучше начинать с того момента, когда легко найти величины напряжений и токов.
 

Мультивибратор с положительными сетками.

Схема мультивибратора, выполненного на транзисторах, приведена на рис. 21.3, а. По принципу работы эта схема аналогична ламповому варианту. Однако имеется ряд специфических особенностей, которые приводят к соответствующим изменениям в основных расчетных соотношениях.
 

Схемы мультивибраторов, одновибраторов, блокинг-генерато-ров и др. в цифровой автоматике чаще всего используются в качестве генераторов или формирователей импульсных сигналов.
 

Структурная схема, объясняющая принцип работы релаксационного генератора.

Схема мультивибратора ( рис. 118, а) представляет собой двухкаскадный усилитель с замкнутой петлей положительной обратной связи. Резисторы цепей обратной связи обычно подключаются к источнику отрицательного напряжения — Ек, что обусловливает высокую стабильность длительности импульсов и частоты их повторения. В усилительных каскадах транзисторы включены по схеме с общим эмиттером. При этом используются такие преимущества схемы с общим эмиттером, как высокий коэффициент усиления по току и напряжению, высокое входное сопротивление и инвертирование усиливаемого сигнала, что необходимо для выполнения фазовых условий самовозбуждения.
 

Схема мультивибратора с коллекторно-базовыми связями, работающего в ждущем режиме, изображена на рис. 8.1, а. Эта схема имеет много общего со схемой триггера с коллекторно-базовыми связями ( рис. 7.11), но одна из резистивных связей ( между коллектором транзистора 7 и базой Тг) заменена емкостной.
 

Особенности подбора деталей

Разные схемы от разных авторов имеют различные номиналы радиоэлементов. И начинающий любитель радио (да и более опытные иногда) пребывает в растерянности — что конкретно туда паять чтоб не пришлось потом по 10 раз перепаивать при настройке?

Я провёл ряд экспериментов и результатами сейчас буду делиться далее:

Транзисторы. Любые N-P-N с высоким коэффициентом усиления

Не важно какие именно — брал наугад импортные из большой коробки даже не читая маркировку. Просто прикидывал мультиметром в диодном режиме прозвонки его структуру (переходы от базы к коллектору и к эмиттеру должны звониться как диоды)

Работали все.

Конденсаторы. Если нужно быстрое перемигивание — ставьте на 10 мкФ, если медленнее — 50 мкФ. Слишком большую ёмкость брать не стоит, может вообще перестать работать. Но гораздо удобнее настраивать частоту миганий подбирая…

Резисторы. Поставить базовые резисторы можете от 10 кОм, но тогда конденсаторы будут разряжаться быстро и соответственно быстро мигать. Чтоб замедлить это дело выгоднее не конденсаторы увеличивать, а сопротивления. Поставьте на 300 кОм и будет вам счастье.

↑ Калейдоскоп полезных схем на несимметричном мультивибраторе

Микрофонный усилитель

Рис. 22. Микрофонный усилитель

Вывод

Поверхностный монтаж даёт ощутимые преимущества не только при промышленном использовании, но и для радиолюбителей. Он неплохо сочетается со всеми видами традиционного монтажа.Практика показывает, что даже замена 5 — 20% обычных элементов безвыводными SMD даёт весьма заметный выигрыш. Упрощается изготовление печатной платы и увеличивается плотность монтажа. Уменьшается длина сигнальных проводников, что снижает паразитные индуктивности, ёмкости и сопротивления, и в свою очередь, приводит к существенному улучшению электрических параметров изделия.Из материалов форумов портала следует, что радиолюбители используют SMD детали при доработке готовых изделий. И здесь применение деталей для поверхностного монтажа упрощает задачу, поскольку часто места для установки обычных элементов не остаётся.Несимметричный мультивибратор на транзисторах разной структуры служит основой массы простых и полезных конструкций .

Датагорская статья «Главный инструмент — паяльник!»Датагорская статья «Пайка SMD деталей в домашних условиях»Даташит на LM3909Discrete Version Of The LM3909 Oscillator IC

Владимир Мосягин (MVV)
Россия, Великий Новгород
Список всех статей

Профиль MVV

Радиолюбительством увлекся с пятого класса средней школы.Специальность по диплому — радиоинженер, к.т.н.Автор книг «Юному радиолюбителю для прочтения с паяльником», «Секреты радиолюбительского мастерства», соавтор серии книг «Для прочтения с паяльником» в издательстве «СОЛОН-Пресс», имею публикации в журналах «Радио», «Приборы и техника эксперимента» и др.

Можно ли собрать схема самостоятельно

Да, можно. Это устройство отлично подойдет для начинающих и для тех, кто интересуется электроникой.

На этой схеме мало деталей, но работает она просто и надежно. Можно собрать схему и навесным монтажом, на монтажной плате или же попробовать свои силы в изготовлении печатной платы — лазерно утюжная технология (ЛУТ).

Из деталей транзисторы КТ315 можно брать любые, близкие по аналогам. Резисторы 0,125 Вт, а конденсаторы — не меньше питающего напряжения. Питать можно от ЛБП (лабораторного блока питания) или от аккумулятора +12 В, зарядного устройства.

По поводу настройки частоты. Можно поменять частоту при помощи емкости и сопротивления. При помощи резисторов намного проще. Достаточно просто поменять обычный резистор на переменный (не подстроечный). Достаточно из контактов 1-2-3 использовать 1-2 или 3-1.

Связанные материалы

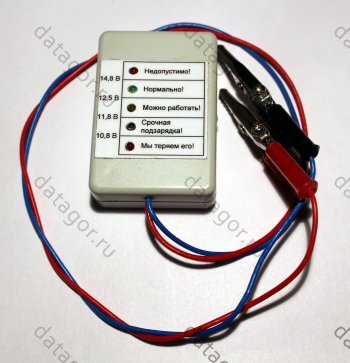

SMD практикум № 2! Индикатор уровня заряда аккумулятора для автомобилиста…
