Автомобильный стробоскоп простая схема для сборки своими руками. мощный стробоскоп своими руками как сделать стробоскоп своими руками на простых запчастях
Содержание:
- Преимущества и недостатки
- Как самостоятельно изготовить прибор?
- Стробоскоп своими руками с минимальными затратами, схема стробоскопа на основе корпуса фонарика или фотоаппарата
- Автомобильный стробоскоп для настройки угла опережения зажигания
- Стробоскоп своими руками для дискотеки
- Особенности настройки устройства
- Перечень необходимых деталей
- Стробоскоп, принцип работы заводских стробоскопов
- Описание стробоскопа
Преимущества и недостатки
К преимуществам всех стробоскопов, вне зависимости от сферы их применения, можно отнести:
создание разнообразных световых эффектов;
Вариант стробоскопического эффекта
- возможность подключения музыкального сопровождения;
- создание необходимой атмосферы праздника и торжества;
- возможность регулировать яркость излучаемого светового потока.
Наибольшей популярностью на сегодняшний день пользуются именно светодиодные приборы. Это связано с достоинствами самих источников света, к которым относят:
- экономичность в вопросе потребления электроэнергии;
- создание качественного светового потока;
- различные цвета свечения диодов;
- длительный период службы;
- они обладают высокой устойчивостью к различным видам воздействий, особенно механического плана;
- полная безопасность и экологичность.
К недостаткам таких изделий, вне зависимости от источника света, можно отнести высокую стоимость, а также невозможность длительный период времени находиться в стробоскопическом эффекте, так как это приводит к переутомлению глаз.
Как самостоятельно изготовить прибор?
На сегодняшний день существует множество различных вариантов схем для изготовления стробоскопа. Мы рекомендуем ознакомиться с одним из самых простых и наименее затратных с финансовой точки зрения способов изготовления.
Для его реализации вам потребуются следующие составляющие:
- транзисторное устройство КТ315;
- тиристорный элемент КУ112А, а также резисторные компоненты, рассчитанные на 0.125 Вт;
- диодные лампочки или фонарик на светодиодах, который будет использоваться в качестве корпуса, при этом количество диодных элементов должно быть не меньше 6 штук;
- конденсаторные устройства С1;
- V2 на схеме — это низкочастотный диодный компонент;
- также вам потребуется реле, его индекс должен составлять RWH-SH-112D;
- кабель питания, длина его должна составить не менее одного метра;
- зажимы;
- также понадобится кусочек медного провода длиной примерно 10 см.
Все эти составляющие можно купить в любом тематическом магазине или на радиорынке.
Как соорудить такое устройство самостоятельно:
- Для начала на задней стороне подготовленного корпуса следует дрелью просверлить дырку, через нее вы уложите кабель питания.
- Затем к концам приготовленных шнуров необходимо подпаять подготовленные зажимы. Желательно заранее отметить на них, какой будет плюсовым, а какой — отрицательный, будет лучше, если цвета зажимов будут разными.
- Сам датчик монтируется слева или справа на корпусе. На боковой части корпуса надо проделать еще одно отверстие, оно будет использоваться для укладки шнура к контакту Х1.
- Затем к основной жиле кабеля следует подпаять подготовленный кусок медной проволоки. Данный провод считается одним из основных, поскольку он будет использоваться в качестве датчика девайса.
- Остается только заизолировать соединения изолентой или термотрубками.
Стробоскоп своими руками с минимальными затратами, схема стробоскопа на основе корпуса фонарика или фотоаппарата
Нет ничего лучше для любого автовладельца, чтобы произвести качественную диагностики либо мелкий ремонт автомобиля, при этом сумев сэкономить значительную сумму. Сэкономленные деньги могут пойти на усовершенствования автомобиля, или на покупку чего-либо приятного для себя и близких. Именно самостоятельно сделанное изобретение позволяет снизить финансовые затраты на ремонт и обслуживание автомобиля. Для проведения установки угла опережения зажигания как раз и была предложена схема нескольких вариантов самодельного стробоскопа.
Стробоскоп — прекрасный вспомогательный инструмент, благодаря которому производится точная настройка системы зажигания двигателя любого современного автомобиля, работающего с карбюратором. Само устройство для установки зажигания можно легко изготовить самостоятельно из любых подручных средств, что станет в несколько раз дешевле покупки дорогостоящего стробоскопа. К примеру, на сегодняшний день автомагазины предоставляют широкий выбор стробоскопов, стоимость которых варьируется от 1000 до 6000 рублей.
Самым распространенным видом самодельных стробоскопов, для которого понадобятся минимальные затраты на детали, можно собрать на основе корпуса фонарика либо фотоаппарата. Стоимость такого устройства будет в несколько раз дешевле и в большинстве случае не превысит 600 рублей, но в деле будет таким же надежным, эффективным и долговечным.
Сегодня уже существует большое количество схем, по которым можно легко собрать качественный и рабочий стробоскоп. Для того чтобы его сделать самостоятельно понадобиться небольшие навыки работы с паяльником, немного времени и усидчивости. Самой популярной схемой можно выбрать следующую, состоящая из следующих деталей:
- питающий шнур — 1 м;
- транзистор КТ-315;
- тиристор КУ-112А;
- несколько резисторов на 0,125 Вт;
- конденсаторы С1;
- НЧ-диод V2;
- реле с индексом RWH-SH-112D;
- несколько специальных зажимчиков;
- провод из меди — примерно 10 см.
У многих радиолюбителей этот простой набор элементов можно найти в гараже, а в случае их отсутствия — в любом городе есть магазины подобной электроники либо радиолюбительский рынок. Это стандартный набор радиодеталей для создания подобного простого диагностического инструмента.
Корпусом для конструкции этого самодельного стробоскопа послужит ненужный, но рабочий фонарик, или же сломанный фотоаппарат-мыльница. Его можно выбрать на свое усмотрение из того, что может оказаться под рукой и уже не нужным в хозяйстве.
Для того чтобы сделать стробоскоп необходимо проделать небольшое отверстие в задней стенке фонарика либо фотоаппарата, через которое провести питающий провод. После чего на концы проводов следует припаять, или другим способом зафиксировать специальные зажимы типа «крокодил». Для большего удобства необходимо «крокодилы» установить разного цвета, или пометить провода разноцветной липкой лентой. Это позволит обозначить «плюс» и «минус» питания.
Для того чтобы установить датчик следует определиться с какой стороны он будет фиксироваться, после чего проделать небольшое отверстие с нужного бока и просунуть в него провод к контакту датчика. Далее к основной жиле провода необходимо припаять ранее подготовленный небольшой кусок медной проволоки. Именно она будет служить в роли основного датчика стробоскопа. Все соединения следует тщательно изолировать от возможности короткого замыкания.
Такое простое устройство, сделанное из подручных материалов, может быть многофункциональным. Его можно эксплуатировать в виде аппарата по регулировке зажигания, для проверки работоспособности свечей зажигания, а также производить настройку регулятора.
Автомобильный стробоскоп для настройки угла опережения зажигания

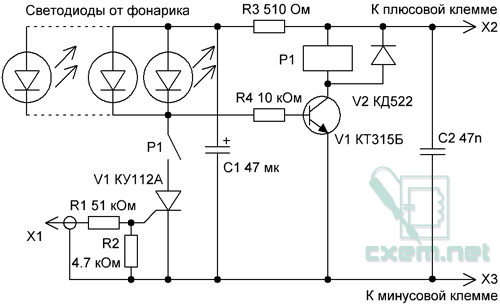

Предлагаю схему автомобильного стробоскопа для настройки угла опережения зажигания УОЗ. Питается схема от автомобильного аккумулятора 12В. В качестве светоизлучающего элемента в ней использованы светодиоды от фонарика.
Рассмотрим работу схемы: При подключении устройства к аккумуляторной батарее конденсатор C1 через резистор R3 быстро начинает заряжаться. Достигнув определённого уровня, напряжение через светодиоды и резистор R4 поступает на базу транзистора, который открывается. При этом срабатывает реле Р1, его контакт замыкается и подготавливает цепь, состоящую из тиристора, контакта реле Р1, светодиодов и конденсатора С1 в готовность. При поступлении на управляющий электрод тиристора через делитель R1, R2 импульса с контакта Х1 происходит мгновенное открытие тиристора и конденсатор быстро разряжается через светодиоды. Происходит яркая вспышка! База транзистора, через резистор R4 и тиристор соединяется с общим проводом и транзистор закрывается, отключая реле. Так как якорь реле имеет небольшую инерционность и остаточную намагниченность, то контакт размыкается не сразу, а через несколько мкс, увеличивая тем самым время горения светодиодов. Контакт размыкается, обесточивается тиристор и схема переходит в первоначальное состояния, ожидая следующий импульс. Благодаря этому мерцание стробоскопа становится более ярким и метка на маховике хорошо просматривается, оставляя после себя небольшой шлейф. Подбором конденсатора можно регулировать длительность горения светодиодов. Чем больше ёмкость, тем ярче вспышка, но зато длиннее шлейф метки. При меньшей ёмкости резкость метки увеличивается, но падает яркость. Делать это нецелесообразно так как настройку ОУЗ придётся делать в темноте, что не совсем удобно.
После сборки стробоскопа необходимо проверить его работоспособность. Подключаем к выводам Х2 и Х3 источник постоянного напряжения 12в. При замыкании выводов Х1 и Х2 между собой должно «жужжать» реле (звонковый режим).

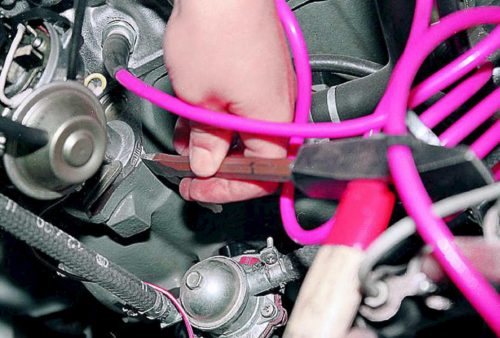

При настройке ОУЗ следует на метку маховика или шкива с помощью штриха нанести белую точку для лучшей видимости. Элементы стробоскопа размещают в корпусе светодиодного фонарика. Через задние отверстия фонарика пропускают питающие провода длиной примерно 0,5 м, на концы которых припаивают крокодильчики с соответствующей цветной маркировкой. С боку в корпусе просверливают отверстие, через которое пропускают экранированный провод контакта Х1. Длина его должна быть не более 0,5 м. На конце экранную оплётку заматывают изолентой, а к центральной жиле припаивают медный провод длиной 10 см, который служит датчиком стробоскопа. Этот провод при подключении следует намотать на высоковольтный провод первого цилиндра поверх изоляции, достаточно 3-4 витка. Намотку нужно делать как можно ближе к свече, чтобы исключить влияние соседних проводов.
О деталях: В конструкции используются малогабаритные компоненты. Транзистор КТ315 — его можно найти в любой аппаратуре прошлых лет с любым буквенным индексом. Тиристор КУ112А — от импульсного блока питания старого телевизора. Резисторы малогабаритные 0,125вт. Фонарик с диодами 6-12 штук. Если фонарик снабжен электронным маячком, то эта плата удаляется. Конденсатор C1 на напряжение не менее 16в. Диод V2 практически любой низкочастотный КД105, Д9. Реле малогабаритное (BS-115-12A-DC12V), (RWH-SH-112D, 12A, кат.=12в). Можно так же использовать отечественные малогабаритные реле например РЭС-10 с напряжением катушки 12в.
Схема выполнена навесным монтажом и компактно уложена в фонарик.
Стробоскоп своими руками для дискотеки
Наверняка многие из нас хотели бы иметь дома стробоскоп, чтобы украсить небольшую вечеринку и придать ей немного драйва. Как правило их делают на импульсных лампах, но к сожалению они довольно дорогие и имеют маленький ресурс.
Я решил заменить лампы на светодиоды, и с уверенностью скажу, что такой стробоскоп своими руками для дискотеки сможет изготовить даже начинающий радиолюбитель.
Сам стробоскоп собирается на 2-х печатных платах, на одной из них расположены светодиоды, а на второй — блок управления. Главной деталью в блоке управления является микросхема-таймер LM555.
Именно она генерирует импульсы, частота которых определяет то, как быстро будет мерцать стробоскоп, и регулируется переменным резистором. Я использовал 60 светодиодов, но можно использовать любое количество кратное трем (3, 6, 9 …).
В качестве блока питания подойдет любой источник от 6-ти до 12-ти вольт. У меня он работает от одной батарейки «Крона», но при желании можно подключить его к блоку питания 12 Вольт (для этого предусмотрен дополнительный разъем). В этом случае стробоскоп светит намного ярче.
Вот список радиодеталей, которые понадобятся при изготовлении стробоскопа:
- Сверхъяркие светодиоды (белые, 5 мм) — 60 шт;
- Микросхема-таймер 555;
- Полевик IRFZ44N;
- Переменный резистор 1 мОм;
- Резистор 5,6 Ом (2 Вт);
- Резистор 56 Ом;
- Резистор 10 кОм;
- Резистор 100 кОм;
- Конденсатор 1 мкФ x 50 В;
- Конденсатор 1000 мкФ x 16 В;
- Диод 1N4148;
Корпусные детали и прочая мелочевка:
- Пластиковый корпус 90×60×25 мм;
- Оргстекло 90×60 мм;
- Текстолит;
- Стойки М4×22 мм (мама-мама) — 4 шт;
- Стойки М4×10 мм (мама-папа) — 4 шт;
- Винты для стоек М3×8 мм;
- Батарейка «Крона» + ответный разъем для нее;
- Разъем питания (штыревой);
- Переключатель движковый (2 положения);
Схема и печатная плата были нарисованы в программе Eagle. Управляющая плата получилась небольшой, при желании её можно сделать еще меньше, используя SMD компоненты. Размеры платы со светодиодами — 87 на 57 мм.
Принципиальная схема светодиодной платы (PDF, 62 Кб); Печатная плата для светодиодов (PDF, 13 Кб); Принципиальная схема управляющей платы (PDF, 48 Кб); Печатная плата управляющая (PDF, 10 Кб); Расположение элементов (PDF, 47 Кб).
К сожалению я не делал фотографии в процессе пайки, но надеюсь что это не будет вам помехой. Вот несколько фотографий, на которых видно уже запаянные платы для стробоскопа.
Похожие самоделки: Как сделать кормушку своими руками
После изготовления печатных плат и напайки на них радиоэлементов можно приступать к корпусированию.
Внутри корпуса пришлось срезать несколько пластиковых стоек, которые мешали.
Чтобы защитить светодиоды я использовал оргстекло, установив его на стойки (между оргстеклом и корпусом стробоскопа — 10 мм).
Теперь остается только вставить все разъемы, закрутить болты и стробоскоп своими руками для дискотеки готов!
Вот видео работы стробоскопа:
Особенности настройки устройства
Чтобы пользоваться девайсом, его необходимо отрегулировать. Стробоскоп для настройки должен быть отстроен должным образом, чтобы выдавать наиболее точные параметры. В первую очередь, производится регулировка подстроечного резистора R4, что позволяет выставить необходимый визуальный эффект. При вращении ручки регулятора вы заметите, что снижение сигнала может привести к недостаточному освещению меток, а если сигнал будет увеличен, то это приведет к размытости. Соответственно, в ходе первой настройки угла опережения зажигания своими руками следует правильно настроить наиболее оптимальную длительность световых вспышек.
Есть еще один момент, который необходимо учитывать — длина кабеля, который проходит от печатной платы к контроллеру, должна быть не более полуметра. Для контроллера можно использовать 10 см медного проводника, который следует припаять к центральной жиле кабеля. Когда осуществляется подключение, он наматывается на изолированную часть высоковольтника тремя витками.
Чтобы увеличить уровень помехозащищенности, процедура намотки осуществляется как можно ближе к самой свече зажигания. Если меди у вас нет, то можно использовать зажим крокодил — этот компонент припаивается к центральной жиле. При этом зубчики крокодила должны быть немного загнуты, в противном случае это может привести к повреждению изоляции.
Перечень необходимых деталей
До того как отправляться в магазин за покупкой всех нижеописанных деталей, стоит внимательно изучить все материалы и детали, присутствующие в гараже, вполне вероятен тот факт, что большинство из них давно без особой нужды пылятся на полках. Если найти для изготовления приспособления большинство элементов, хранящихся в числе бросовых материалов, конечная стоимость готового и прекрасно функционирующего стробоскопа не превысит 100 рублей, что позволит сэкономить денежные средства на другие нужды. Первое, что понадобится — это простой дешёвый фонарик китайского производства. Будет лучше, если он окажется светодиодным. В том случае, если имеющаяся в наличии модель окажется ламповой, необходимо будет дополнительно купить или изъять из старого фонаря все требуемые светодиоды.
Кроме корпуса, понадобится электронная начинка, для создания которой нужны следующие элементы:
- транзистор типа КТ315, который наверняка хранится в выброшенном радиоприёмнике советского образца;
- тиристор КУ112А, его можно обнаружить в блоке питания старого телевизора;
- конденсатор, рассчитанный на напряжение 16 В;
- диод, обладающий низкими частотами;
- реле под напряжение 12 В, однако следует выбрать маленькую по размеру деталь, которая сможет поместиться в корпусе фонарика;
- несколько «крокодилов»;
- моток проводов, причём 0,5 метра из которых должны быть экранированными;
- небольшой кусок медного провода.
Несмотря на большое многообразие схем, созданных для правильной последовательной сборки устройства, новоиспечённому создателю стробоскопа в любом случае понадобится такой запас запчастей. Кроме наличия всех описанных деталей, необходимо вооружиться паяльником, будет лучше, если автовладелец будет иметь хотя бы минимальные навыки его использования.
Чтобы осуществить сборку этого прибора, нужно последовательно соединить все части имеющимися проводами и надёжно припаять. Через заднее отверстие, имеющееся в фонаре, придётся пропустить все необходимые провода, которые обеспечат бесперебойное питание стробоскопу. Если в выбранной модели фонарика отсутствует боковое отверстие, автовладелец должен сделать его своими руками. Нужно это для того, чтобы вывести экранированный провод, на концах которого к центральной жиле будет припаяна медная проволока. Именно это элемент созданного прибора будет специальным сигнализирующим датчиком.
Стробоскоп, принцип работы заводских стробоскопов
Многие знают, что большинство проблем, которые могут возникнуть в период эксплуатации автомобиля, можно легко устранить самостоятельно при помощи самодиагностики, а также определенных навыков и знаний устройства подобной техники. Даже несмотря на всю сложность устройства автомобиля, можно легко справиться самостоятельно с возникающими проблемами, без надобности обращения на станцию технического обслуживания.
Практически каждый автовладелец желает сэкономить некоторую сумму своих денежных средств, при приобретении заводского стробоскопа для выставления зажигания на автомобиле. Очень часто автовладельцы делают такое устройство самостоятельно, но в случае отсутствия уверенности в своих собственных силах, можно запросто приобрести качественный фирменный стробоскоп в ближайшем автомобильном магазине.
До того момента, пока автовладелец решит приобрести фирменный стробоскоп, требуется тщательно остановиться на изучении его основных особенностей, а также его принципе работы. Для этого в первую очередь следует определиться с областью применения этого автомобильного девайса. Это устройство, которое носит название стробоском, дает возможность владельцу автомобиля без особых трудностей осуществить регулировку и подстроку зажигания машины. Такой девайс позволяет значительно ускорить этот процесс, не требую излишнего времени на создание своего собственного самодельного аппарата.
Конструкцией этого аппарата предусмотрено наличие специальной сигнальной лампы, благодаря которой можно сразу же определить правильный момент появления искры и установить угол опережения зажигания. К основному преимуществу фирменного стробоскопа относится не только эффективность определения, но также и точность выполнения подобных задач за считанные минуты.
Однако, на ряду с таким весомым преимуществом, есть один большой недостаток такого аппарата. Высокая стоимость этого устройства приводит к тому, что большая часть владельцев автомобилей пытается сделать подобный аппарат самостоятельно, без надобности тратить значительно большую сумму на приобретение фирменного стробоскопа. Высокая стоимость обусловливается тем, что практически все заводские модели имеют в своей конструкции дорогостоящие газоразрядные лампы, при замене которых будет значительно проще приобрести новое устройство. Стоимость газоразрядных ламп сопоставима с ценой нового аппарата.
Описание стробоскопа
Как сделать простой стробоскоп для настройки УОЗ на светодиодах, из каких элементов будет состоять схема девайса? Сначала рассмотрим основные характеристики устройства.
Рабочая схема
Основные составляющие элементы на примере вышеописанной схемы:
Из переключателя SA1, диодного элемента VD1 и конденсаторного устройства С2 состоит цепь питания. Диод применяется для защиты других составляющих частей от ошибочной перемены полярности. Непосредственно сам конденсатор применяется для блокировки возможных помех, таким образом предотвращая выход из строя триггера
Предназначение переключателя SA1 заключается в активации и деактивации питания.
Не менее важной составляющей является входная цепь, в состав которой входят контроллер, резисторные элементы R1 и R2 и конденсаторное устройство С1. Роль контроллера здесь выполняет зажим девайса, который зовется крокодилом, он фиксируется на высоковольтном проводе первого цилиндра
Если подключение будет правильным, то вышеописанные элементы образуют простую дифференциальную цепь.
Схема триггера. Эта составляющая состоит из двух одиночных вибраторов, применяющихся для образования сигнала нужной частоты на выходе. Эти компоненты выполняют функцию частотозадающих.
На резисторных элемента R5-R9 изготовляется выходной каскад, также для этой цели применяются транзисторы VT1. VT2 и VT3. Эти устройства необходимы для увеличения выходного тока триггерной платы. Резисторное устройство R5 задает определенный ток базы транзисторного элемента под номером 1 (видео снял Максим Соколов).
https://youtube.com/watch?v=66UN9BAWN0A
Принцип действия
Девайс для выставления угла опережения работает от встроенного аккумулятора либо автомобильной батареи. При активации переключателя первым начинает работать триггер. На выходах 2 и 12 платы происходит образование повышенного потенциала, а низкий формируется на контактах 1 и 13. В этот момент конденсаторные детали С3 и С4 получают питание от резисторов.
Сигнал с контроллера идет через дифференциальную цепь и в конечном счете подается на вход DD1.1. Поскольку он является одновибратором, в результате это способствует переключению девайса. Затем в схеме осуществляется переразряд С1, что опять же, способствует переключению триггера.
Элемент DD1.1 будет реагировать на импульсы, подающиеся с контроллера, таким образом формируя новые прямоугольные импульсы на первом выводе. В случае со вторым одновибратором DD1.2 принцип действия будет идентичным — благодаря этому устройству длительность импульса на контакте 13 уменьшается в 10 раз. Этот элемент функционирует под нагрузкой, подающейся с усилительного каскада транзисторов, которые открываются на время импульса. Благодаря резисторным компонентам R6, R7 и R8 ток ограничивается, его величина в общей сложности должна быть не выше 0.8 ампер.
Значение тока не высокое, это обусловлено следующими факторами:
- длительность импульса составляет не больше 1 сек;
- обычно для настройки УОЗ автовладельцам требуется не больше 10 минут, за такое время кристаллы не перегреются;
- диоды, использующиеся сегодня, обладают более улучшенными характеристиками и особенностями, если сравнивать с устройствами, применявшимися более 10 лет назад.

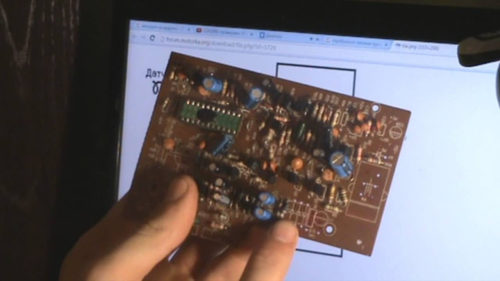

Печатная плата и детали сборки
Для того, чтобы соорудить своими руками стробоскоп, потребуется плата со всеми необходимыми элементами.
В качестве примера:
На рассматриваемой нами плате функцию диода выполняет контроллер КД2999В. В принципе, можно использовать любой другой, только нужно учитывать, что диодный элемент должен иметь минимальное падение напряжения.
Также используются конденсаторы
Важно, чтобы они были рассчитаны на 0.068 мкФ. Что касается основного конденсаторного устройства С1, то он представляет собой высоковольтную деталь, напряжение на которой составляет 400 В.
Триггерное устройство — ТМ2 — обладает отличной устойчивостью к возможным помехам.
Необходимо, чтобы используемые транзисторы VT1, а также VT2 имели большой показатель усиления.
Что касается диодов, отмеченных символами HL1-HL9, то они должны иметь максимальную яркость, а также желательно, чтобы угол рассеивания был небольшим
Диодные компоненты монтируются на отдельной схеме, их количество должно составить 3 в ряду.
