Как сделать компрессор своими руками из зиловского компрессора?

Содержание:

Коленчатый вал устройства

Коленчатый вал в данном случае соединен с картером. Выходной канал применяется небольшого диаметра. Цилиндры на компрессор ЗИЛ-130 устанавливаются по сторонам. Также надо отметить, что с нижней стороны модификации имеются две накладки. Вал фиксируется на зажиме. Дополнительного внимания заслуживает тот факт, что направляющие у данного компрессора устанавливаются с левой стороны. При замыкании вала специалисты рекомендуют осмотреть полностью нагнетатель.

Также проверяется картер, поскольку в нем, как правило, собирается весь мусор от переработанного масла. Для правильной работы системы тестируется давление внутри блока. Также надо сразу зачистить все каналы от картера. Сделать это можно при помощи обычного шомпола. Седло при этом предварительно смазывается. Если вал деформирован, его необходимо сразу заменить. На запчасти ЗИЛ-130 цены вполне разумные. Наконечник детали наваривается вручную.

Устройство

Компрессор — двухцилиндровое устройство поршневого типа. Его принцип работы заключается в перекачке воздуха посредством движения поршней. Устройство компрессора состоит из:

  • проводного картера с каналами;
  • сальника;
  • пружины;
  • уплотнителя.

Поршни изготовлены из алюминия и оснащены пальцами, которые закреплены стопорными кольцами. Посредством впускных клапанов воздух, находящийся в воздушном фильтре двигателя, проникает в цилиндры компрессора. Он сжимается поршнями и поступает в пневматическую систему. Затем проходит через нагнетательные клапаны, которые расположены в головке цилиндра.

Система охлаждения

Двигатель имеет жидкостную систему охлаждения закрытого типа. Она состоит из: радиатора, термостата, насоса, температурного датчика, компрессора и патрубка. Работает по принципу принудительной циркуляции охлаждения. Если жидкость в системе перегревается, то необходимо открыть пробку радиатора. При ее открытии из горловины выбрасывается струя горячей воды

Поэтому это нужно делать осторожно

Система смазки

Система смазки — комбинированная. Смазочное вещество поступает из смазочного узла системы мотора и остывает с помощью охлаждающей жидкости.

Гаражный компрессор из компрессора ЗИЛ

acelero написал : А можно подробнее про сброс давления после остановки компрессора?

Я так понял, что на пустой рессивер, когда давление равно нулю, двигатель запускается нормально, а под нагрузкой, когда давление 1кгс и выше — не набирает обороты, т.е. крутится в «стартовом» режиме с шестикратным превышением рабочего тока. Это не столько опасно для питающего провода, сколько для статора двигателя. Тепло выделяется внутри обмотки и не успевает отводиться на корпус. Чуть подождать и будет гореть изоляция проводов обмотки, а это — перемотка двигателя. Проблема в однофазном питании. При однофазном питании электродвигателю нужно пару секунд на «раскрутиться» без нагрузки. У Вас трубка, соединяющая компрессоры и до обратного клапана достаточно длинная, имеет объем. Если в ней не будет давления, то эта пара секунд у двигателя будет. А дальше, когда обороты вышли на рабочий режим, небольшая утечка не существенно повлияет на общую производительность. Если раскручивание тройника ничего не даст, значит двигателю пустого объема на выходе оказалось маловато, он его быстро заполнил, а разогнаться не успел. Можно попытаться увеличить объем этой трубки, например временно заменить перемычку между тройником и клапаном на трубку длиной метра два, либо небольшой рессивер, литра на три. Совсем грамотное решение — электромагнитный клапан «на улицу», который в течение нескольких секунд после пуска двигателя открыт, потом закрывается. Цель все та же — облегчить пуск.

acelero написал : Компрессор нужен в основном для покраски HVLP пистолетом, планировалось добавить под ресивер еще 2 балона что бы был больше запас воздуха. Я не профи только учусь, не хотелось вкидывать деньгу на заводской китайский компрессор. Но чувствую доведет меня эта затея до отчаяния

Я своим аппаратом крашу разные поделки по хозяйству на 4..6 атм, рессивер 50 литров. Но требуемая производительность компрессора определяется окрашиваемой одновременно площадью и типом краскопульта. Кузов автомобиля Вашим компрессором, думаю, не покрасить, а вот одну дверь — возможно.

Давно вынашивал идею сделать свой компрессор на базе Зиловского. Прочитал и проанализировал эту тему и много других, старался выбрать все лучшее, и то, что можно сделать исключительно своими руками. Сразу оговорюсь, что на фото процес изготовления уже второго компрессора на базе того-же зиловского с ресивером из бытового пропанового балонна на 50 литров. Итак имеем старый пропановый баллон. 1 Нужно слить из него газолин, жидкость крайне вонючая и легковоспламеняющаяся. Сливается просто: открываем вентиль, стравливаем остатки газа, переворачиваем баллон вверх дном и выливаем темно-коричневую жидкость. Категориски не рекомендую делать это возле жилого дома, так как потом долго будете ощущать запах газа. После этого самое сложное — откучивание вентиля. Есть много вариантов — это 1: откручивание большим газовым ключем №3 или 4, и 2: зажим в тисках вентиля и прокручивание с помощью веревки и лома самого баллона. Я выбрал второй способ так как помощника и большого гагового ключа у меня небыло. Тиски должны быть целые, я новые пожалел и откручивал в старых, еще чугунных советских, которые когда-то были заварены, вот они по шву и лопнули, пришлось откручивать в новых. Вентиль с неохотой, но все таки пошел. Резьба на вентиле обычная, правая. Далее заливка баллона горячей водой с добавлением хлорки (можно белизны) для нейтрализации запаха газолина. Далее промывка, выполаскивание и отрезание башмака. он кстати потом меня выручил при покраске. Далее свердлим отверстие снизу уже лежащего баллона и ввариваем короткую резьбу под кран для слива конденсата

ВНИМАНИЕ

Все работы со сваркой лучше проводить на открытом воздухе, так как баллон еще очень сильно воняет, а при сварке это только усиливается. Далее делаем подстаку под балон в виде буквы «Н» привариваем ее и переднюю опору. Все, с баллоном можно работать. Подставку под компрессор и двигатель сделал из двух кусков 50-го уголка и скрепил их по краям 2 кусочками арматуры, чтобы удобно было выполнять все разметочно- свердлильные работы. Дальше занимаемся самим компрессором. Самое сложное — это изготовить поддон для масла. Старое крепление к двигателю автомобиля в качестве поддона не подходит — очень маленький объем. Берем листовой металл 4-5 мм, вырезаем прямоугольник 17х20 см, далее свердлим отверстия под креплене блока компрессора и вырезаем болгаркой прямоугольное отвестие 9х11 см внутри по разметке. Потом из плосы № 5 (50х4 мм) вырезаем 2 полоски , пропиливаем болгаркой до середины в месте сгиба, загибаем в тисках 2 буквы «Г» которые потом свариваем. Получаем прямоугольную коробочку. Привариваем дно и сбоку делаем маслозаливную горовину.

Самодельный компрессор своими руками

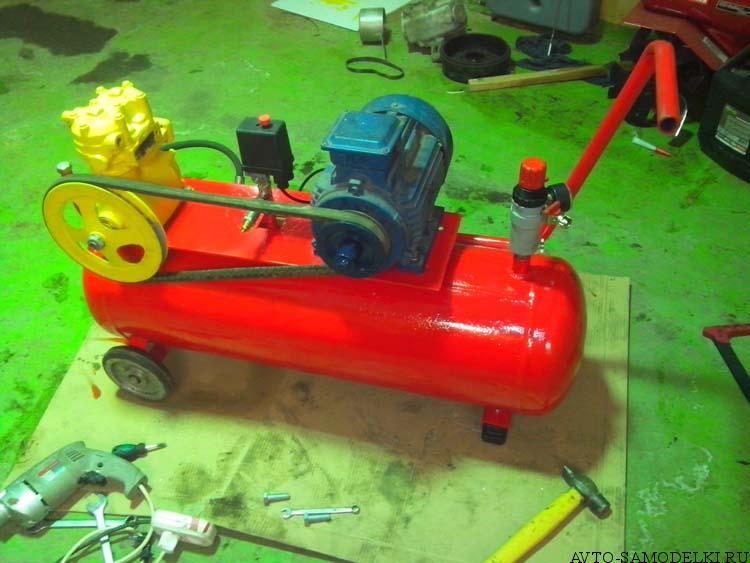

Компрессор сделанный из компрессора от ЗИЛа: фото и описание самоделки.

Всем привет! Вот решил сделать себе компрессор для домашней мастерской. Уже в наличии были запчасти: компрессор ЗиЛ-130, баллон газовый автомобильный 80 литров), электродвигатель, магнитный пускатель, колесики, аварийный клапан давления от ЗИЛ, и пр.

Дополнительно купил реле давления (в итоге стоит водопроводное, но изначально покупал компрессорное с кнопкой (оно дороже), и блок редуктор для раздачи воздуха, ну и фитинги, провода, вилку.

Процесс изготовления показан на фото.

Из баллона сделал ресивер.

Давление выставил на выключение при 7 атм и включение при 4 атм.

Компрессор немного доработал, просверлил шатуны и вкладыши с трех сторон. Сам компрессор установил через прокладку на стальное основание, а та трубка с крышкой, та что отходит снизу сбоку изначально планировалась для контроля и заливки масла, но в процессе пришлось сделать еще и бачок (сапун). Моё мнение, если бы ни большая часть запчастей которые уже были у меня в наличии, то заморачиваться считаю совсем не стоит, можно купить готовый.

Метки: компрессор своими руками, компрессор зил 130, самодельный компрессор, сжатие воздуха, доработка, система смазки, разбрызгивание, сверление шатуна, бытовой компрессор, для гаража

Комментарии 61

В китайский цельных алюминиевых шатунах только сверху отверстие, а снизу — нет (обычно снизу штырь без дырки, который масло баломутит). И нормально они ходят. Получается, что вверху масло скапливается, а вытекает через щель между валом и шейкой, а не в дырку.

Какое масло лучше использовать в системе смазки?

раньше лил минералку, потом полусинтетику, сейчас залито масло для компрессоров холодильника

разница какая-то есть?

пока никакой, но думаю в холода это масло себя проявит

разница какая-то есть?

пока никакой, но думаю в холода это масло себя проявит

раньше лил минералку, потом полусинтетику, сейчас залито масло для компрессоров холодильника

Оно ж дорогое ппц…

х.з. брат занимается ремонтом холодильников вот и подогнал)) говорит что намного лучше обычного моторного))

То масло что идёт добавкой в фреон, системы кондея, стоит 2 и больше тыс. За литр…

возможно, при ремонте компрессоров его сливают, а заливают новое вот мне немного и досталось))

У меня Зиловский компрессор отработал более пяти лет. Потом я просто достал новый СО-7Б, а Зиловский товарищу подарил. Он до сих пор живее всех живых. В шатунах тоже были просверлены отверстия. Охлаждение было сделано так: Над головкой стоял бачек от эл. станции на три литра. Снизу и с боку ( с противоположной стороны) приварены два штуцера. Бачек соединялся шлангами с цилиндром и головкой компрессора. В бачек заливался тосол. При работе тосол сам циркулировал ( без насоса). В ресивере стояло реле давления ( от водяного насоса постоянного давления). При давлении 6атм выключался, при 4атм снова включался.

у меня 4 года отработал без сверления, СО-7Б класная вещь, но найти у нас трудно за нормальную цену, я думал сделать систему охлождение как на “котлах ” само циркулирующий, но брат подогнал пару насосов и я решил что так проще. реле давления тоже буду ставить, но позже))

А электро двигатель какой мощности нужно?

у меня 2.2 квт стоит

С головой хватает нибось?)

да, качает и не останавливается)))

вспомни первые двигатели без маслонасосов, на бугелях были лопатки для захвата масла

возможно и тут так же буду делать

я давно хотел компрессор сделать и та же беда была. единственный вариант, сделать чтоб самотеком масло шло, но постоянно подливать надо.

да оно и без сверления прекрасно работает, но если доработать систему смазки хуже не будет)

У меня это пока в процессе, любая информация полезна, шатуны я просверлил, и на вкладышах гравером сделал канавки.

а вкладыши не просверлили?

Просверлил, просто на фото не видно

Аааа))) а я думал что только шатуны)

Направление вращения шкива играет роль? Если да, куда должен вращать?

правостороннее вращение у моего на бирке написано, хотя я не знаю какую роль это играет.

Доработка компрессора тормозного пневматического привода ЗИЛ 130

В корпусе, в удобном месте, ниже на 10 мм центра коленвала, просверливают отверстие для заливки масла. Под пробку нарезают резьбу. Снизу швеллера делают отверстие с резьбой под пробку для слива масла. Со стороны, противоположной шкиву, в крышку подшипника вкручивают штуцер с маслостойким шлангом или трубкой, которую соединяют с емкостью, выполняющей функции расширительного резервуара смазки и сапуна. Можно использовать бачок сцепления для тормозной жидкости от ВАЗ. Его располагают напротив головки блока цилиндров агрегата. Для установки штуцера приемный клапан магистрали автомобиля выкручивают.

Меняют систему смазки коленвала: просверливают в каждом шатуне с вкладышами в сборе по 2 раззенкованных отверстия в месте перехода от стержня к нижней головке шатуна. По одному просверливают в крышках шатуна. У отверстий D 3мм, зенковка 10мм, направление сверления – к центру вала. Потребуется разобрать компрессор – головку снять, шатуны отвернуть. Полученные отверстия обеспечат вкладыши смазкой за счет разбрызгивания. Цилиндры во время работы смазываются благодаря образующемуся масляному туману.

Разгрузочное устройство агрегата (солдатик) остается заводской — позволит регулировать давление, при котором будет отключаться агрегат. Трубка разгрузки должна быть подсоединена к расходному ресиверу (если их несколько). Манометр и перегрузочный клапан также рекомендуется использовать автомобильные.

Чтобы отключать двигатель на холостом ходе компрессора своими руками, можно предусмотреть автоматическое включение-отключение. Между каналом разгрузки и регулятором давления автомобильного агрегата потребуется вставка датчика порогового давления — выключатель стоп-сигнала ВК12Б от УАЗ, ГАЗ и так далее. Его номер по каталогу 40П-37210010. Схема управления станет проще, если будет найден датчик давления, контакты которого размыкаются при подаче давления. Чтобы компрессор, собранный своими руками, работал более мягко, на шкив автомобильного агрегата следует установить отбаллансированный маховик.

Для обычной эксплуатации система охлаждения не потребуется – при работе на постоянных оборотах агрегат редко нагревается более чем до 60°С. На автомобиле его рабочая температура 90°С, но и 120°С не являются критичными. В случае напряженной эксплуатации можно сделать систему охлаждения испарительного типа. Емкость на 4 — 5 л устанавливают над уровнем головки, шланги соединяют на компрессоре с входом-выходом для охлаждающей жидкости. Это позволит поддерживать температуру не выше 100°С.

Перед вами компрессор ЗИЛ 130. Эта металлическая конструкция сложной формы. По сути тот же двигатель. Есть два поршня. Их крутит коленвал. А он крутится от шкива, который соединен со шкивом, расположенном на валу вентилятора, с помощью клиновидного ремня.

Имеется и смазочная система. Она – комбинированная. Масло поступает из смазочной системы мотора.

Охлаждается он за счет охлаждающей жидкости. Система охлаждения подключена к основной системе охлаждения мотора.

Компрессор ЗИЛ 130 необходим для работы тормозной системы. Он закачивает воздух в пневматическую систему. Он устанавливается с правой стороны мотора на головке блока. Его характеристики такие:

  • рабочий объем – 214 кубических сантиметров
  • производительность 210 литров в минуту
  • потребляемая мощность – 2.1 кВт
  • номинальная частота вращения – 2000 об/мин.

Как только давление в пневматической системе достигнет 700-740 кПа, срабатывает регулятор давления, и воздух в баллоны не поступает. В это время компрессор работает, точно мотор на холостом ходу – зря. Потому что воздух не нужен, а на то, чтобы поддерживать работу его мотор тратит мощность.

Плунжерный механизм

Плунжерный механизм у данного компрессора используется с подшипниковым рядом. Специалисты говорят о том, что деталь способна выдерживать большие нагрузки при значительных оборотах

Однако важно учитывать, что впускной клапан нуждается в частой чистке. При этом канал довольно часто засоряется

Для его проверки откручивается картер. Также придется отсоединить крышку. Для настройки плунжера применяется регулировочный винт. При вылете накладки можно установить большой винт. При этом необходимо подобрать соответствующее защитное кольцо. Чтобы решить проблемы со стиранием накладки, применяются специальные средства для герметизации блока. Некоторые специалисты рекомендуют периодически зачищать канальцы.

Еще автомобилистов могут поджидать проблемы с основой плунжера. Она представляет собой обычную пластину, которая зафиксирована на резьбе. При большой тряске соединение довольно быстро нарушается. В результате пластина начинает болтаться. Чтобы исправить сложившуюся ситуацию, рекомендуется в первую очередь отсоединить крышку

После этого важно сразу зачистить выходное отверстие. Винт откручивается очень медленно

При этом нужно следить за положением подшипникового ряда.

Ремонт плунжера

Если ломается плунжер, ремонт компрессора стоит начинать с откручивания переднего картера. Далее отвинчивается защитная крышка

После этого важно снять две пластины, которые зажимаются кольцами. Если они не ослабляются, их можно немного подбить молотком

Следующим шагом осматривается сальник. Как правило, на нем скапливается большое количество грязи.

Если нагнетатель работает нормально, значит, внутри блока все должно быть чистым. При этом клапаны осматриваются отдельно. Чтобы отсоединить плунжер, рекомендуется воспользоваться большим ключом. Самостоятельно это сделать проблематично из-за того, что необходимо постоянно придерживать поршень. В данном случае целесообразнее попросить помощи у товарища.

Эффективно и быстро очистить любую деталь, поверхность конструкции для дальнейшего ремонта или применения можно с помощью пескоструя. Но для этого устройства требуется источник сжатого воздуха, обладающий необходимыми давлением и производительностью. Сделанный своими руками компрессор для пескоструя избавит от приобретения дорогостоящего и не всегда достаточно надежного оборудования.

Сделать самостоятельно или купить готовый прибор

Сегодняшний рынок устройств для повышения давления и нагнетания воздуха изобилует разнообразием. Для разных целей выпускаются винтовые, поршневые и другие виды компрессоров. Тем, кто сделал выбор в пользу готового прибора, следует выбрать вид механизма с требуемыми техническими характеристиками и по оптимальной цене.

Из всего многообразия предлагаемой продукции, конечно, лучше выбирать изделия известных брендов. Их главным недостатком является высокая стоимость. Большие денежные траты окупятся только при занятии профессиональным ремонтом автомобилей.

Если приобрести дешёвый прибор неизвестного бренда, надо быть готовым к неприятным неожиданностям. Недорогие изделия часто изготовлены из некачественного материала, двигатель выходит из строя, а гарантийный ремонт длится несколько месяцев.

Агрегат, сделанный своими руками из зиловского (ЗИЛ 130), многие мастера считают более надёжным. По многочисленным отзывам, такой аппарат имеет хорошую производительность, прочность, износостойкость.

К тому же, ремкомплект на зиловский компрессор можно купить в каждом магазине автозапчастей. Изготовленное самостоятельно добротное устройство, долго и исправно работающее, будет радовать своего владельца и станет предметом зависти многих автолюбителей.

После изучения инструкции по изготовлению своими руками прибора из компрессора ЗИЛ 130, можно сделать вывод: покупать кота в мешке или сделать устройство самому.

Как самостоятельно сделать компрессор на базе ЗИЛ-130

В зависимости от объема задач, которые планируется выполнять на агрегате, определяется количество переделок ЗИЛовского компрессора. Его перестройка требуется в ситуации, когда планируется длительная эксплуатация при повышенных нагрузках. Для этого потребуются следующие материалы:

  1. Ресивер.
  2. Манометр, монтирующийся на ресивер.
  3. Сама силовая установка.
  4. Предохранительный клапан.

Когда компрессор создается своими руками, важно корректно выполнить передачу на него крутящего момента. Именно за это будет отвечать клапан и манометр

В процессе сборки следует учитывать следующие особенности:

  1. Вращающий момент. Если планируется подключение силовой установки к агрегату через шкиф и ремень, потребуется использование более «сильного» двигателя по причине потери подобным образом части мощности. Из-за этого рекомендуется выполнять подключение через редуктор, хотя его цена довольно высокая.
  2. Двигатель. Этот элемент требуется подбирать так, чтобы параметры его мощности соответствовали потребностям компрессора. Так, для обеспечения требуемого давления скорость вращения должна составлять минимум 2 тыс. об/мин. Это позволит работать агрегату в крейсерском режиме без существенных нагрузок. Для непродолжительного использования достаточно вариантов, выдающих мощность в 1 кВт, а с целью более интенсивной нагрузки следует применять более мощные изделия.
  3. Ресивер. Создается из металлической емкости средних размеров. Такую конструкцию комплектуют манометром, а также регулятором давления, который устанавливается на выходе. На входе в резервуар устанавливается узел, оборудованный редуктором.
  4. Система охлаждения. В определенных вариантах компрессоров при работе наблюдается перегрев, из-за чего требуется дополнительное усовершенствование штатной системы охлаждения.

Сам компрессор требуется смонтировать на станину в заранее подготовленное посадочное место. Туда же крепится двигатель, а иные элементы устанавливаются отдельно и подключаются посредством шлангов.

Самостоятельное создание компрессора на базе ЗИЛ-130 позволяет при небольших тратах получить агрегат высокой производительности. Купить нужные элементы можно, используя интернет-каталог (к примеру, Авито), где продаются различные устройства и детали. Каждое из предложений имеет фото и описание состояния и характеристик

При сборе устройства важно учитывать особенности и тонкости создания такой конструкции

Ремонт узлов

Отдельно стоит сказать о том, как осуществляется ремонт подобного агрегата при появлении в нем каких-либо поломок. О поломках может свидетельствовать шум либо стук, возникающий в процессе работы компрессора, или же масло, проникающее в наполняемый воздушный баллон:

  1. Появление трещин либо сколов на самом блоке картера. Для устранения поломки требуется полная замена картера, когда повреждения расположены на стенках. Или заваривают их в ситуации, когда они находятся на фланце крепления, а также имеют незначительные размеры.
  2. С целью проверки на герметичность самого цилиндра, его следует положить в водяную ванну, после чего под высоким давлением наполнить воздухом. Указывать на наличие повреждений будет появление пузырей. Для устранения такой неполадки выполняется растачивание емкости и её последующее хонингование под нужный размер.
  3. Когда пришли в негодность шариковые подшипники, проводится их спрессовывание, а также последующая замена на новые.
  4. В случае, если у шатунной шейки вала наблюдается превышение показателей износа более чем на 0,05 мм, требуется полная замена коленвала.
  5. С целью ремонта верхней головки шатуна требуется проведение запрессования ремонтной втулки, где заранее делается отверстие. Его диаметр должен составить 14,019 мм.

Допустимый ремонтный размер поршня зависит от цифры, которая выбита на дне изделия. Обычно это +04 либо +08.

Схема компрессора

Рекомендации специалистов

  • Если делается компрессор из зиловского, инструменты потребуется подбирать очень тщательно. Нужно будет иметь дрель, сварочный аппарат, набор ключей и многое другое. Также могут возникнуть ситуации, когда некоторые виды работ проще сделать в заводских условиях или при помощи специальных станков.
  • Для создания амортизаторов при фиксации всех агрегатов на станину или несущую раму лучше всего использовать резиновые прокладки или вставки. Однако стоит помнить, что при интенсивном использовании они быстро изнашиваются и всегда нужно иметь запасные.
  • При покупке компрессора необходимо быть очень внимательным, поскольку внешний вид изделия не говорит о состоянии его внутренних узлов и агрегатов. Проверить изделие на месте просто не получится, а значит, такую покупку следует производить только у проверенных продавцов.
  • Если не решить проблемы с перегревом компрессора, то его нужно эксплуатировать в щадящем режиме. Так он прослужит намного дольше, хотя это может вызывать определенные неудобства в работе. Именно поэтому и подбирают агрегат под конкретные нужды.
  • Можно установить на изделие манометр со специальными контактами, которые подключают в электрическую цепь пуска двигателя. Это автоматизирует работу устройства, а также позволит сократить вероятность быстрого перегрева.
  • Электрическая схема подключения компрессора к электрической цепи напрямую зависит от типа выбранного двигателя. При этом не стоит придумывать обходные варианты запуска первичной обмотки, чтобы не потерять мощность. Это скажется на работе изделия при наличии остаточного давления в ресивере, даже при наличии обратного клапана и довольно мощного двигателя.

Пошаговая инструкция изготовления покрасочного компрессора из зиловского

Для создания прибора, нагнетающего воздух, используют компрессоры:

Прибор КамАЗ имеет хорошую производительность, отличается прочностью и надёжностью, но требует серьёзной доработки, а ГАЗ, МТЗ – малопроизводительны. Поэтому многие для изготовления устройства, нагнетающего воздух, своими руками выбирают зиловский агрегат.

Рассмотрим пример такой сборки. Возьмём за основу компрессор ЗИЛ 130, пропановый баллон на 50 литров. Для сети в 220 вольт нужен двигатель на 2–3 киловатта, при использовании 3-х фаз мощность может быть меньше. Рама изготавливается из стального уголка, для крепления необходимы болты, саморезы, герметик, хомуты.

  1. Первым делом изготавливаем поддон. Для этого необходим металлический лист толщиной 5 мм. Чтобы избежать протечек масла в местах соединения поддона с картером компрессора, используется паронитовая прокладка и обработка герметиком.
  2. Чтобы в процессе работы устройство не заклинило из-за плохой смазки, необходима доводка узлов. Для этого надо снять головку, достать шатуны и просверлить их вместе с вкладышами. Глубина отверстий должна быть 3 мм, диаметр – 10 мм. Этого достаточно для смазки вкладышей. Во время работы прибора образуется масляный туман, который смазывает цилиндры.
  3. Следующим шагом нам необходимо сделать два отверстия с резьбой в картере. Сюда вкручиваем щтуцер для залива и отвода масла.
  4. С зоной покраски систему надо соединить специальной трубкой. Воздух из устройства выходит сильно нагретым, поэтому для этой цели применяют изделия из меди.
  5. Если для работы краскопульта устройства не будет хватать производительности компрессора, можно подключить дополнительные ресиверы. Для контроля давления на ресивере устанавливается манометр. При недостаточном и нестабильном давлении покрасочный слой на кузов автомобиля будет ложиться неравномерно.
  6. В ресивер можно установить перегрузочный клапан, который защитит устройство в случае чрезмерного повышения давления.
  7. Многие мастера устанавливают также осушитель воздуха. Для этих целей используют специальный осушитель (спиртушку) от а/м КамАЗ, который располагают между компрессором и ресивером. Как рабочую жидкость используют спирт, тосол.

Для автолюбителя, имеющего небольшой опыт сварочных и слесарных работ, сделать своими руками устройство для нагнетания воздуха на базе компрессора ЗИЛ 130 не составит большого труда, если следовать нашим рекомендациям.

Установка компрессора на двигатель.

Установить шайбы, затем вручную компрессор на двигатель, направив прорези крышки-кронштейна на шпильки головки цилиндров. Навернуть от руки гайки крепления компрессора. Надеть на шкив ремень привода, отрегулировать натяжение ремня и затянуть гайки.

При установке компрессора необходимо обеспечить зазор не менее 5 мм между отводящим шлангом радиатора и воздушным патрубком компрессора. Указанный зазор достигается путем повертывания отводящего шланга радиатора Зазор необходим для предотвращения перетирания шланга патрубком компрессора.

Замена уплотнительных колец плунжеров разгрузочного устройства компрессора на автомобиле

Проверку состояния уплотнительных колец плунжеров разгрузочного Устройства и их замену можно производить без снятия головки компрессора. При этом надо соблюдать следующий порядок:

  1. Пустить двигатель и довести давление в пневматической системе до срабатывания регулятора давления.

2. Остановить двигатель

  1. Снять резиновый шланг, соединяющий воздушный фильтр двигателя с компрессором. При нарушении герметичности разгрузочного устройства в патрубке подвода воздуха к компрессору прослушивается характерный шум пропускаемого воздуха, а по манометру пневмо системы отмечается некоторое падение давления.
  2. Снизить давление воздуха в пневматической системе до нижнего предела регулирования, при этом плунжеры должны быть опущены.
  3. Снять патрубок подвода воздуха, вынуть пружину и коромысло. Затем поднять гнездо штока и снять его вместе со штоком, после чего извлечь плунжер из гнезда крючком из проволоки, введя его в отверстие диаметром 2,5 мм в торце плунжера или подведя сжатый воздух в горизонтальный канал разгрузочного устройства блока цилиндров.
  4. Заменить изношенные уплотнительные резиновые кольца на плунжерах. Перед установкой плунжеры с уплотнительными кольцами следует смазать маслом, применяемым для двигателя.

Практичный вариант

Конструкция на базе компрессора от МАЗ, ЗИЛ 130 – 157 зарекомендовала себя как надежное эффективное устройство. Агрегат с этих автомобилей потребует минимальных переделок своими руками. От МТЗ, ГАЗ малопроизводителен, а от КамАЗа нуждается в больших доработках. Ресивер устанавливают исходя из потребностей для пескоструя – газовый баллон на 50 л или готовый от а/м КамАЗ и поменьше от ЗИЛ, в которых уже есть необходимые отверстия.

Примерная компоновка устройства, изготовляемого своими руками, и схема пневматического подключения компрессора следующие. Ресивер, в горизонтальном положении, устанавливают на опоры с колесами. На кусок швеллера шириной 200 – 250 мм через паронитовую прокладку устанавливают компрессор без нижней крышки. На противоположном конце швеллера, через профрезерованные пазы, монтируют электродвигатель на лапах. Пазы необходимы для натяга ремня, который подбирают небольшого сечения, чтобы потери мощности на приводе были минимальны. Швеллер крепят к верху ресивера, подсоединяют разводку от компрессора к ресиверу сверху и с торца, устанавливают манометр контроля давления, с торца монтируют перегрузочный клапан и выходной штуцер с вентилем.

Электродвигатель подбирают в зависимости от потребностей. Для сети 220 В минимальная требуемая мощность трехфазного электродвигателя 1,5 кВт, обороты – 1420 об/мин. Необходимое передаточное отношение между валом мотора и шкивом компрессора в этом случае 1: 3. При больших мощностях соотношение уменьшают — производительность увеличивается. Для питания в 220 В оптимально 2,2 кВт. Используя 380 В (3 фазы), мощность можно уменьшить.

Наружный диаметр шкивов автомобильных агрегатов приблизительно 210 мм. В случае использования двигателя 1,1 кВт с шкивом 80 мм передаточное число 210/80 = 2,6. Электромотор будет работать на предельной мощности при давлении 8 атм. Производительность 260 л/мин (максимальная) получается при 2500 об/мин вала компрессора. Меняя соотношение, можно достичь 3200 об/мин – максимальные обороты агрегата на ЗИЛ 130.

Как сделать компрессор своими руками

Устройство своими руками делают базе зиловского компрессора. Если оно предназначено для выполнения небольших задач, то переделка компрессора будет минимальная. Его доработка проводится в том случае, если устройство планируют использовать долго и с большими нагрузками. Из материалов понадобятся:

  • двигатель;
  • ресивер;
  • манометр;
  • предохранительный клапан.

При изготовлении самодельного аппарата важно правильно передать на агрегат вращающий момент. За давление отвечают клапан и манометр, которые монтируют на ресивер

Тонкости сборки:

  1. Вращающий момент. Чтобы компрессор сохранил свою мощность и количество оборотов, некоторые мастера делают прямое подключение. Но такое подключение требует наличие мощного двигателя. Поэтому двигатель с агрегатом соединяют посредством ременной передачи. Если соединение сделать через редуктор, то вращающий момент получится достаточным. В основном при изготовлении компрессора используют ременную передачу, так как качественный редуктор стоит дорого.
  2. Двигатель. Двигатель подбирают таким образом, чтобы он соответствовал всем параметрам компрессора. Чтобы в устройстве сформировалось максимальное давление, скорость вращения двигателя должна быть более 2000 об/мин. Это позволит компрессору работать в легком режиме. Если аппарат будет использоваться без нагрузок и непродолжительный период, то подойдет агрегат мощностью 1 кВТ. Для более интенсивной работы применяют изделия большой мощности.
  3. Ресивер. Самодельный компрессор должен быть компактных размеров. Для этого из газового баллона или огнетушителя изготавливают ресивер. Также подойдет любая металлическая емкость. Главное, чтобы готовое устройство имело средние размеры. Конструкция оснащается манометром и регулятором давления. Для этого ее нужно доработать. Возле входа в резервуар монтируют готовый узел с редуктором, который можно приобрести в магазине. После установки клапана обратного давления проводят его настройку.
  4. Система охлаждения и смазка. У некоторых компрессоров во время работы происходит большой перегрев. Чтобы устранить этот недостаток, их дорабатывают системой охлаждения. Для этого в шатунах проделывают отверстия, а нижнюю крышку оборудуют косой трубкой. На выходе из картера монтируют фильтр. Он должен быть прозрачным. Это позволит наблюдать за уровнем масла. Из огнетушителя создают влагоотделитель.

Компрессор устанавливается на станину. Для этого в каркасе проделывают необходимые посадочные места под устройство. Двигатель жестко закрепляют на станине. Остальные элементы, которые подключаются через шланги, монтируют отдельно.

Что получаем в итоге?

В итоге мы практически за бесплатно получаем девайс который годится только для подкачки шин ну или для других не требовательных к качеству воздуха работ.

Для покраски такой компрессор категорически не годится и для пневмоинструмента тоже. Плохой получается компрессор: греется через несколько минут и начинает кидать конденсат в систему. Масло тоже кидает причем со страшной силой и его постоянно приходится доливать. В общем фуфло еще то.

Таким компрессором я пользуюсь уже несколько лет и все эти годы понимаю, что нужно делать подобные вещи изначально по-нормальному с нормальной системой смазки и с нормальным охлаждением. В таком виде он меня за все годы еще ни разу не устроил и не устроит. Но если нет денег, то придется с этими минусами мирится.
