Стандартные условные графические и буквенные обозначения элементов электрических схем.
С ДРУГОГО САЙТА:
Условные графические обозначения в электрических схемах
ГОСТ 21.614Изображения условные графические электрооборудования и проводок в оригинале
ГОСТ 2.722-68Обозначения условные графические в схемах. Машины электрические
ГОСТ 2.723-68 Обозначения условные графические в схемах. Катушки индуктивности, реакторы, дроссели, трансформаторы, автотрансформаторы и магнитные усилители
ГОСТ 2.729-68 Обозначения условные графические в схемах. Приборы электроизмерительные
ГОСТ 2.755-87 Обозначения условные графические в схемах. Устройства коммутационные и контактные соединения
Скачать книгу.
Обозначения буквенно-цифровые в электрических схемах (ГОСТ 2.710 – 81)
Буквенные коды элементов приведены в таблице. Позиционные обозначения элементам (устройствам) присваивают в пределах изделия. Порядковые номера элементам (устройствам) следует присваивать, начиная с единицы , в пределах группы элементов , имеющих одинаковый буквенный код в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо.
Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элементов или устройств с правой стороны или над ними. Цифры и буквы, входящие в позиционное обозначение выполняются одного размера.
Однобук- венный код | Группы видов элементов | Примеры видов элементов | Двухбук- венный код |
A | Устройства (общее обозначение) | – | – |
Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот
Сельсин – приемник
BE
Сельсин – датчик
BC
Тепловой датчик
BK
Фотоэлемент
BL
Датчик давления
BP
Тахогенератор
BR
Датчик скорости
BV
C
Конденсаторы
–
–
Схемы интегральные, микросборки
Схема интегральная,аналоговая
DA
Схема интегральная,цифровая, логический элемент
DD
Устройство задержки
DT
Устройство хранения информации
DS
Нагревательный элемент
EK
Лампа осветительная
EL
Разрядники,предохранители, устройства защитные
Дискретный элемент защиты по току мгновенного действия
FA
Дискретный элемент защиты по току инерционного действия
FP
Дискретный элемент защиты по напряжению
FV
Предохранитель
FU
G
Генераторы, источники питания
Батарея
GB
Элементы индикаторные и сигнальные
Прибор звуковой сигнализации
HA
Индикатор символьный
HG
Прибор световой сигнализации
HL
Реле, контакторы, пускатели
Реле указательное
KH
Реле токовое
KA
Реле электротепловое
KK
Контактор, магнитный пускатель
KM
Реле поляризованное
KP
Реле времени
KT
Реле напряжения
KV
L
Катушки индуктивности,дроссели
Дроссель люминисцентного освещения
LL
M
Двигатели
–
–
Приборы, измерительное оборудование
Амперметр
PA
Счётчик импульсов
PC
Частотометр
PF
Счётчик реактивной энергии
PK
Счётчик активной энергии
PI
Омметр
PR
Регистрирующий прибор
PS
Измеритель времени, часы
PT
Вольтметр
PV
Ваттметр
PW
Выключатели и разъединители в силовых цепях
Выключатель автоматический
QF
Разъединитель
QS
Термистор
RK
Потенциометр
RP
Шунт измерительный
RS
Варистор
RU
Устройства коммутационные в цепях управления, сигнализации и измерительных
Примечание. Обозначение применяют для аппаратов не имеющих контактов силовых цепей
Выключатель или переключатель
SA
Выключатель кнопочный
SB
Выключатель автоматический
SF
Выключатели, срабатывающие от различных воздействий: -от уровня
SL
-от давления
SP
-от положения
SQ
-от частоты вращения
SR
-от температуры
SK
Трансформатор тока
TA
Трансформатор напряжения
TV
Стабилизатор
TS
U
Преобразователи электрических величин в электрические
Преобразователь частоты, инвертор, выпрямитель
UZ
Приборы электровакуумные и полупроводниковые
Диод, стабилитрон
VD
Приборы электровакуумные
VL
Транзистор
VT
Тиристор
VS
Токосъёмник
XA
Штырь
XP
Гнездо
XS
Соединения разборные
XT
Устройства механические с электромагнитным приводом
Электромагнит
YA
Тормоз с электромагнитным приводом
YB
Электромагнитная плита
YH
Дата добавления: 2018-02-15 ; просмотров: 15001 ; ЗАКАЗАТЬ РАБОТУ
{SOURCE}
Буквенные
Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:
- Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
- КУ – кнопка управления.
- КВ – конечный выключатель.
- КК – командо-контроллер.
- ПВ – путевой выключатель.
- ДГ – главный двигатель.
- ДО – двигатель насоса охлаждения.
- ДБХ – двигатель быстрых ходов.
- ДП – двигатель подач.
- ДШ – двигатель шпинделя.
Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:
На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.
Также читают:
Буквенное обозначения в электрических схемах
Мы уже разбирали похожую статью: расшифровка кабелей и проводов, если вы читали эту статью, вам будет проще разобраться со всеми буквенными обозначениями. Согласно ГОСТ 7624-54 буквенное обозначение элементов на электрических схемах выглядит вот так:
- КВ – конечный выключатель.
- ПВ – путевой выключатель.
- ДО – двигатель насоса охлаждения.
- ДП – двигатель подач.
- ДШ – двигатель шпинделя.
- ДБХ – двигатель быстрых ходов.
- ДГ – главный двигатель.
- КК – командо-контроллер.
- КУ – кнопкауправления.
- Напряжение, мощность, время, указательное, реле тока, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
Радиотехнические элементы на электронных схемах обозначаются следующим образом.
Вот мы с вами и разобрали, какие существуют электрически обозначения на схемах, посмотрите еще вот такое интересное видео, оно поможет понять некоторые особенности.
Статья по теме: Что делать если соседи воруют электричество.
ГОСТ 2.768-90 Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые, ГОСТ от 26 октября 1990 года №2.768-90
ГОСТ 2.768-90
Группа Т52
МКС 01.080.40 31.180 ОКСТУ 0002
Дата введения 1992-01-01
1. ВНЕСЕН Государственным комитетом СССР по управлению качеством продукции и стандартам
2. Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.10.90 N 2706 стандарт Совета Экономической Взаимопомощи СТ СЭВ 653-89 «Единая система конструкторской документации СЭВ. Обозначения условные графические в электрических схемах. Источники электрохимические, электротермические и тепловые» введен в действие непосредственно в качестве государственного стандарта СССР с 01.01.92
3. СТАНДАРТ СООТВЕТСТВУЕТ стандарту МЭК 617-6-83 в части табл.1, 3, 4, за исключением пп.3-5 табл.1 и п.4 табл.3, и стандарту МЭК 617-8-83 в части табл.2, за исключением п.2 табл.2
4. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.Настоящий стандарт распространяется на схемы изделий всех отраслей промышленности, выполняемые вручную или автоматизированным способом, и устанавливает условные графические обозначения электрохимических, электротермических и тепловых источников и генераторов мощности.
1. Условные графические обозначения электрохимических источников
1. Условные графические обозначения электрохимических источников должны соответствовать приведенным в табл.1.
Таблица 1
Наименование |
Обозначение |
1. Гальванический элемент (первичный или вторичный) Примечание. Допускается знаки полярности не указывать |
|
2. Батарея, состоящая из гальванических элементов Примечание. Батарею из гальванических элементов допускается обозначать так же, как в п.1. При этом над обозначением проставляют значение напряжения батареи, например напряжение 48 В |
|
3. Батарея с отводами от элементов, например батарея номинального напряжения 12 В, номинальной емкости 84 А·ч с отводами 10 В и 8 В |
|
4. Батарея, состоящая из гальванических элементов с переключаемым отводом |
|
5. Батарея, состоящая из гальванических элементов с двумя переключаемыми отводами, например батарея номинального напряжения 120 В с номинальной емкостью 840 А·ч |
2. Условные графические обозначения электротермических источников
2. Условные графические обозначения электротермических источников должны соответствовать приведенным в табл.2.
Таблица 2
Наименование |
Обозначение |
1. Термоэлемент (термопара) |
|
2. Батарея из термоэлементов, например, с номинальным напряжением 80 В |
|
3. Термоэлектрический преобразователь с контактным нагревом |
|
4. Термоэлектрический преобразователь с бесконтактным нагревом |
Допускается не зачернять или опускать окружности в условных графических обозначениях электротермических источников.
3. Условные графические обозначения источников тепла
3. Условные графические обозначения источников тепла должны соответствовать приведенным в табл.3.
Таблица 3
Наименование |
Обозначение |
1. Источник тепла, основной символ (06-17-01) |
|
2. Радиоизотопный источник тепла (06-17-02) |
|
3. Источник тепла, использующий горение (06-17-03) |
|
4. Источник тепла, использующий неионизирующее излучение |
4. Условные графические обозначения генераторов мощности
4. Условные графические обозначения генераторов мощности должны соответствовать приведенным в табл.4.
Таблица 4
Наименование |
Обозначение |
1. Генератор мощности, основной символ (06-16-01) |
|
2. Термоэлектрический генератор с источником тепла, использующим горение (06-18-01) |
|
3. Термоэлектрический генератор с источником тепла, использующим неионизирующее излучение (06-18-02) |
|
4. Термоэлектрический генератор с радиоизотопным источником тепла (06-18-03) |
|
5. Термоионический полупроводниковый генератор с источником тепла, использующим неионизирующее излучение (06-18-04) |
|
6. Термоионический полупроводниковый генератор с радиоизотопным источником тепла (06-18-05) |
|
7. Генератор с фотоэлектрическим преобразователем (06-18-06) |
Примечания:
1. Числовые обозначения, указанные в скобках после наименования или под условным графическим обозначением, по Международному идентификатору.
2. Соотношения размеров (на модульной сетке) основных условных графических обозначений приведены в приложении.
ПРИЛОЖЕНИЕ (справочное). Соотношение размеров основных условных графических обозначений
ПРИЛОЖЕНИЕ Справочное
Наименование |
Обозначение |
1. Гальванический элемент |
|
2. Термоэлемент (термопара) |
|
3. Бесконтактный нагрев термоэлектрического преобразователя |
|
4. Термоэлектрический генератор с источником тепла, использующим горение |
Электронный текст документаподготовлен АО «Кодекс» и сверен по:официальное издание ЕСКД. Обозначения условные графическиев схемах: Сб. ГОСТов. -М.: ИПК Издательство стандартов, 2005
Как изображают выключатели, переключатели, розетки
На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.
Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.
Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.
Условные обозначения выключателей на чертежах и схемах
Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).
В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.
Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)
Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.
ОБЩИЕ ПОЛОЖЕНИЯ
Допускается помещать информацию в основном поле с первой позиции строки, если это не приведет к неоднозначности понимания. Ток проходит по каждому резистору.
По всем элементам цепи протекает общий ток. Конденсаторы с постоянной емкостью.
В данной статье я хочу представить основные принципы и искусство составление принципиальных схем.
Графические обозначения в электрических схемах Документация, в которой указываются правила и способы графического обозначения элементов схемы, представлена тремя ГОСТами: 2. Служат для преобразования электроимпульсов в цифровые, аналоговые, аналогово-цифровые сигналы. Направления прохождения сигнала обозначаются стрелками. С течением времени в элементарную базу и стандарты по условным графическим обозначениям регулярно вносятся изменения и дополнения.
В дополнительных полях обычно расшифровывают назначения выводов. В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Для указания дополнительных функциональных возможностей конкретного контакта стандартом предусмотрено использование специальных знаков наносимых на изображение подвижной части контакта.
Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов. Графические обозначения в электрических схемах Документация, в которой указываются правила и способы графического обозначения элементов схемы, представлена тремя ГОСТами: 2.
Виды и типы электрических схем
Графическое изображение соединений. Стабистор — диод, к выводам которого прилагается напряжение прямой полярности.
Блок — понятие общее, в его состав может входить как небольшое, так и значительное количество деталей. Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. Электролитические конденсаторы устанавливаются в фильтрах электропитания низкочастотных и импульсных устройств.
Читаем принципиальные электрические схемы
Изображение электрооборудования на планах
Хотя ГОСТ 2.701-2008 и ГОСТ 2.702-2011 предусматривают вид электрической схемы «схема расположения», при проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 «СПДС. Изображения условные графические электрооборудования и проводок на планах». Данный ГОСТ устанавливает условные обозначения электропроводок, прокладок шин, шинопроводов, кабельных линий, электрического оборудования (трансформаторов, электрических щитов, розеток, выключателей, светильников) на планах прокладки электрических сетей.
Эти условные обозначения применяются при выполнении чертежей электроснабжения, силового электрооборудования, электрического освещения и других чертежей. Также данные обозначения используются для изображении потребителей в однолинейных принципиальных схемах электрических щитов.
Условные графические обозначения линий проводок и токопроводов
К сожалению, AutoCAD в базовой поставке не содержит все необходимые типы линий.
Проектировщики решают эту проблему по-разному:
- большинство выполняет отрисовку проводки обычной линией, а потом дополняет обозначениями кружков, квадратиков и пр.;
- продвинутые пользователи AutoCAD создают собственные типы линий.
Я — сторонник второго способа, т.к. он гораздо удобнее. Если вы используете специальный тип линии, то при её перемещении все «дополнительные» обозначения также перемещаются, ведь они часть линии.
Создать собственный тип линии в AutoCAD достаточно просто. Вы потратите некоторое время на освоение этого навыка, зато сэкономите потом массу времени при проектировании.
Изображение вертикальной прокладки удобнее всего сделать при помощи блоков AutoCAD, а лучше при помощи динамических блоков.

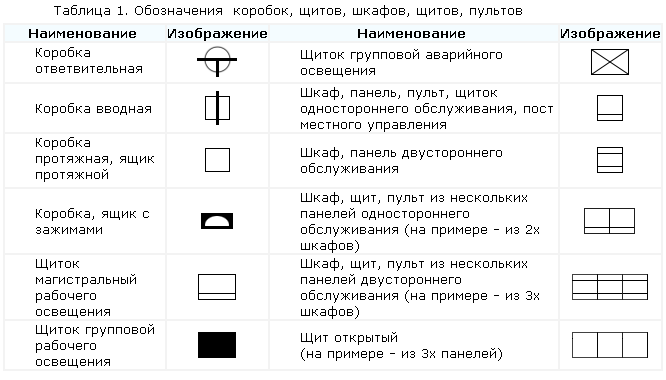

Условные графические изображения коробок, шкафов, щитов и пультов
Наименование | Изображение |
Коробка ответвительная | |
Коробка вводная | |
Коробка протяжная, ящик протяжной | |
Коробка, ящик с зажимами | |
Шкаф распределительный | |
Щиток групповой рабочего освещения | |
Щиток групповой аварийного освещения | |
Щиток лабораторный | |
Ящик с аппаратурой | |
Ящик управления | |
Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления | |
Шкаф, панель двухстороннего обслуживания | |
Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания | |
Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания | |
Щит открытый | |
Ящик трансформаторный понижающий (ЯТП) |
Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.
Условные графические обозначения выключателей, переключателей
ГОСТ 21.210-2014 не предусматривает условных изображения для светорегуляторов (диммеров) и отдельного изображения для кнопочных выключателей, поэтому я ввёл для них собственные обозначения в соответствии с п.4.7.
Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов выключателей.
Условные графические обозначения штепсельных розеток
Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов розеток.
Условные графические обозначения светильников и прожекторов
Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.
Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.
Электрические схемы для авто своими руками
В каждом автомобиле завод изготовитель оставляет недоработки, которые обнаруживаются в течение времени. Основным недостатком машин является отсутствие контроля бортовой сети.
Есть 2 варианта решения проблемы:
- Купить радиокомпоненты и собрать автосхему контроля бортовой сети самостоятельно.
- Купить готовый прибор, установить в приборную панель и правильно подключить к бортовой сети. Индикатор подсоединяется согласно приведенной схеме. Понадобится несколько метров монтажного провода и инструмент.
Контроль бортовой сети автомобиля
Также к доработке можно отнести схему подключения противотуманных фар, которая довольна проста для начинающего автоэлектрика:
- В первую очередь необходимо установить сами фары.
- Установить кнопку включения на панели управления, а также релейную аппаратуру.
- Выполнить монтаж согласно схеме, соблюдая полярность подключения, которое следует производить при отключенной клемме аккумулятора. Обязательно необходимо установить предохранитель согласно указанной схеме.
Размеры обозначений
Выборка материалов из ГОСТ, имеющих отношение к размерам изображений условных графических обозначений элементов электрических схем.
Все изображения вставлены из ГОСТ без изменений.
ГОСТ 2.701-84 Схемы виды и типы. Общие требования к выполнению (фрагмент)
2.4.2. Условные графические обозначения элементов изображают в размерах, установленных в стандартах на условные графические обозначения. Условные графические обозначения, соотношения размеров которых приведены в соответствующих стандартах на модульной сетке, должны изображаться на схемах в размерах, определяемых по вертикали и горизонтали количеством шагов модульной сетки М (черт. 2а). При этом шаг модульной сетки для каждой схемы может быть любым, но одинаковым для всех элементов и устройств данной схемы.
Черт. 2а
Условные графические обозначения элементов, размеры которых в указанных стандартах не установлены, должны изображать на схеме в размерах, в которых они выполнены в соответствующих стандартах на условные графические обозначения.
Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия (установки).
Примечания:
1. Все размеры графических обозначений допускается пропорционально изменять.
2. Условные графические обозначения элементов, используемых как составные части обозначений других элементов (устройств), допускается изображать уменьшенными по сравнению с остальными элементами (например, резистор в ромбической антенне, клапаны в разделительной панели).
ГОСТ 2.728-74 Резисторы, конденсаторы (фрагмент)
7. Размеры условных графических обозначений приведены в табл. 6.Все геометрические элементы условных графических обозначений следует выполнять линиями той же толщины, что и линии электрической связи.
Таблица 6
Виды и типы электрических схем
В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь.
Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная. Главное найти большую плоскость, на которую её можно будет разложить. При внесении изменений в схему последовательность присвоения порядковых номеров может быть изменена.
Дефакто-виды промышленных принципиальных схем. Совмещенный способ изображения устройства Разнесенный способ изображения устройства Рисунок 5 Если поле схемы разбито на зоны или схема выполнена строчным способом, то справа от позиционного обозначения или под позиционным обозначением каждой составной части элемента или устройства допускается указывать в скобках обозначения зон или номера строк, в которых изображены все остальные составные части этого элемента или устройства см. Для изображения защитного проводника также имеется отдельный значок Провода бывают разные по виду, назначению, нагрузке, способу прокладки.
В основном, все схемы читаются слева-направо, точно также, как вы читаете книгу. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Приведем в качестве примера основные графические обозначения для разных видов электрических схем. Большинство схем, которые созданы по ЕСКД, конструкторами и инженерами предприятий просто уродливы.
Каждый провод шины должен быть иметь собственное наименование. Неудобство этих схем в том, что замучаешься листать такую схему.
Таблица обозначений всевозможных токонесущих линий. Это дубликат более раннего документа — ГОСТ 2. Поэтому я называю составление принципиальной схемы искусством.
Виды и типы электрических схем
Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы. Основные правила составления принципиальных схем: Разбейте устройство на функциональные части: питание конечные входные устройства и прохождение сигнала до решающего устройства конечные выходные устройства и сигналы к ним от решающего устройства решающее устройство обмен данными с другим оборудованием Хорошо если удастся изобразить эти части на отдельных листах Движение сигналов схемы всегда! Существует множество вариантов обозначения, здесь я приведу наиболее распространённый, который соответствует ГОСТ 2. Большая часть обозначений — графические.
Рисунок 7 5. Внутри групп устройства делятся по количеству полюсов, наличию защиты. При выполнении схемы на неполных листах должны выполняться следующие требования: — нумерация позиционных обозначений элементов должна быть сквозной в пределах установка; — перечень элементов должен быть общим; — при повторном изображении отдельных элементов на других листах схемы следует охранять позиционные обозначения, присвоенные им на одном из первых листов схемы. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
Как читать электрические схемы. Урок №6
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
Наименование | Изображение |
1. Функция контактора | |
2. Функция выключателя | |
3. Функция разъединителя | |
4. Функция выключателя-разъединителя | |
5. Автоматическое срабатывание | |
6. Функция путевого или концевого выключателя | |
7. Самовозврат | |
8. Отсутствие самовозврата | |
9. Дугогашение | |
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
Наименование | Изображение |
Автоматический выключатель (автомат) | |
Выключатель нагрузки (рубильник) | |
Контакт контактора | |
Тепловое реле | |
УЗО | |
Дифференциальный автомат | |
Предохранитель | |
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
Трансформатор тока | |
Трансформатор напряжения | |
Счетчик электрической энергии | |
Частотный преобразователь | |
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
Контакт замыкающий с замедлением, действующим при срабатывании | |
Контакт замыкающий с замедлением, действующим при возврате | |
Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
Контакт размыкающий с замедлением, действующим при срабатывании | |
Контакт размыкающий с замедлением, действующим при возврате | |
Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
Катушка контактора, общее обозначение катушки реле | |
Катушка импульсного реле | |
Катушка фотореле | |
Катушка реле времени | |
Мотор-привод | |
Лампа осветительная, световая индикация (лампочка) | |
Нагревательный элемент | |
Разъемное соединение (розетка):гнездоштырь | |
Разрядник | |
Ограничитель перенапряжения (ОПН), варистор | |
Разборное соединение (клемма) | |
Амперметр | |
Вольтметр | |
Ваттметр | |
Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
Наименование | Изображение |
Линия электрической связи, провода, кабели, шины, линия групповой связи | |
Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
Графическое разветвление (слияние) линий групповой связи | |
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
Линия электрической связи с одним ответвлением | |
Линия электрической связи с двумя ответвлениями | |
Шина (если необходимо графически отделить от изображения линии электрической связи) | |
Ответвление шины | |
Шины, графически пересекающиеся и электрически не соединенные | |
Отводы (отпайки) от шины |
