Транзистор кт819г (гм)

Самостоятельное извлечение золота

Заинтересованные в рециклинге могут начать работы в этом направлении со сбора золотосодержащего сырья. Изучение показателей радиодеталей, приёмов их первичной обработки и сортировки создадут хорошую базу для дальнейшей работы.

Наличие условий в домовладении позволит любителям заняться практическим извлечением золота

Важно знать:

1. Об опасности работы с токсичными и едкими веществами, о технике безопасности.
2. О технологии лабораторной работы в химии.
3. О законных способах сбора сырья и сбыта полученного металла.

Базовым условием работы в области рециклинга драгоценных металлов является соблюдение законодательства.

Самостоятельная работа может выполняться по заданиям такой компании, куда потребитель может сдать ценный для переработки прибор.

Подробнее о практической работе в области самостоятельного извлечения золота из радиодеталей можно прочитать здесь.

Опыт, понимание процессов, способность к рациональному подходу к химическим операциям, а также информация о том, какие детали содержат золото позволят получать достаточно чистый металл выше 950й пробы.

Добыча драгоценных металлов из радиодеталей

В радиодеталях советского периода производства можно найти не только элементы, сделанные из золота, но также и серебряные, платиновые, иридиевые, родиевые и так далее. Причем здесь действует железное правило, чем более давний срок выпуска детали, тем больше вероятность найти нужное содержание драгметаллов в радиодеталях и тем выше там процент содержания искомых материалов. В электронике же современной такие детали встретить практически нереально, ведь сейчас драгметаллы в целях экономии заменяют более доступным вольфрамом.

Добыть драгметаллы, содержащиеся в различных деталях, можно в домашних условиях. Однако для этого надо обладать серьезными познаниями в химии, иначе вы рискуете заработать отравление парами кислот или же, просто нарушив технологию, потерять приличное количество добытого металла.

К тому же стоит помнить, что самостоятельная добыча драгметаллов из радиодеталей является делом противозаконным, так как нарушает установленный порядок утилизации электронной продукции.

Для первого способа вам потребуется 3 порции соляной кислоты и 1 порция серной. Причем плотность первой должна быть строго 1,9, а второй – 1,8 г/см. Далее раствор необходимо подогреть до температуры 60–70° C. Только при таких условиях золото в радиодеталях отделится от остальных элементов. Но чтобы это произошло, в полученный раствор необходимо добавить немного азотной кислоты. В результате все лишнее элементы и детали растворятся. После добавления восстановителя золото осядет. Но стоит помнить, что в раствор стоит опускать только максимально зачищенные от стеклянных, керамических, пластмассовых и других элементов детали.

Для медных и латунных деталей подойдет и метод электролиза, при котором не требуется нагревание кислот. Для этого через раствор необходимо пропустить ток плотностью от 0,1 до 1 А/дм². Катодом в данном случае может выступать свинец или железо. Когда сила тока резко снижается – процедуру стоит считать завершенной.

Таблица содержания драгметалла в граммах для конденсаторов ЭТО

Таблица показывает точный вес в граммах для 1000 шт, 1000 шт учитывая норму возврата и для 1 шт

Н.возвр — норма возврата после переработки * — все данные справочного характера, обязательно уточняйте в иных источниках если имеют важное значение

Золото, МПГ — металлы платиновой группы (рутений, родий, палладий, осмий, иридий, платина) — отсутствуют. По другим данным содержит МПГ в малых количествах — платина 0,4 гр — 0,7 гр.

Стоит учесть, после переработки удаётся получить не весь драгметалл указанный в паспорте. По этой причине приведён расчёт учитывая норму возврата (Н.возвр). Были изучены разные источники и собраны средние данные по возврату.

Цена предлагаемая скупщиками

Посмотрев на расценки, видно что скупщики принимают конденсатор по текущей курсовой стоимости металла. Для того чтобы лучше ориентироваться в цене, желательно свериться с актуальной ценой драгметалла на мировых торговых биржах.

Содержание тантала

Помимо серебра, в конденсаторе содержится ценный тантал. Содержится он в пластинке и чашке конденсатора. Приводят примеры, что в 25 граммовом конденсаторе 8 гр тантала.

Ориентировочные колебания цены покупки: 25 — 30 руб за 1 гр серебра 5 — 10 руб за 1 гр

• Примечания относительно цен на серебро. 30 рублей за грамм это исторически средние значения для серебра, если вернётся к пиковому, то будет стоить 60 руб.
• Тантал имеет колебания от 45 до 300 долларов за кг. Можно считать 100 — 200 долларов некоторым средним коридором. 5 рублей за грамм это ближе к минимуму.

Целесообразно такие конденсаторы сдавать на лом после выработки ресурса, как изделия они стоят существенно дороже.

Стоимость конденсатора как изделия

Цены в основном распределены от 40 — 4000 рублей за штуку. Сильно колеблются в зависимости от характеристик, производителя и года выпуска.

• Цены например, за 1 шт: ЭТО-1 90В 10 мкФ 10% — 47 руб
• ЭТО-1 25в 30 мкФ 10% (1992г) — 215 руб
• ЭТО-3А 400В 2 мкФ 10% — 292 руб
• ЭТО-2 70В 100 мкФ 10% (1972г) — 575 руб
• ЭТО-4 250В 30 мкФ (1990г) — 1050 руб
• ЭТО-1 15В 50 мкФ 10% (1974г) — 1080 руб
• ЭТО-3 400В 2мкФ 10% (1967г) — 1830 руб
• ЭТО-2 70В 150 мкф 20% — 2740 руб
• ЭТО-4 150В 50 мкф — 4100 руб

Радиодетали, содержащие драгметаллы

Содержащиеся драгметаллы в радиодеталях образца времен Союза могут достигать до 5%. В транзисторах же не более 2%.

Но настоящий «Клондайк» – это конденсаторы, которые использовались в военной технике. Из них можно извлечь до 8 г золота и 50 г серебра. Рассмотрим подробнее, какие драгметаллы в радиодеталях и в каких именно можно найти.

Транзисторы

Выгоднее всего сдавать транзисторы, но не первые попавшиеся под руку, а только определенного типа. Золото присутствует в таких типах транзисторов:

• КТ 605, КТ 603, КТ 602, КТ 316, КТ 312, КТ 306, КТ 302, КТ 301, КТ 203, КТ 201, а также тех, чьи ножки имеют характерный для драгметалла цвет.
• КТ 907, КТ 904, КТ 606 – хотя с виду у них нет позолоченных элементов.
• КТ 970, КТ 958, КТ 934, КТ 931, КТ 930, КТ 925, КТ 920, КТ 919, КТ 911, КТ 909, КТ 817, КТ 816, КТ 815,
• КТ 814, КТ 611, КТ 604, КТ 602 – а также другие, у которых корпус окраски главного драгметалла.
• 2Т 912, КП 947, КП 904, КТ 912, КТ 908, КТ 802, КТ 809, КТ 808, КТ 803, КТ 812, КТ 704 – выпущенные до начала перестройки.

Часто из золота в транзисторе сделана подложка, находящаяся под проводником.

Радиолампы

В лампах содержание золота зависит от конкретной модели. Как правило, драгметаллы наносятся на сетку, расположенную рядом с анодом. Это делается с целью избегания перегрева. Рекордсмены по содержанию золота это – ЛИ702–1, ЛИ703, ЛИ-705, ЛИ-604, К-1, ТГИ1-2500/50, ГУ-84Б, ГУ-78Б, ГУ-73П, ГУ-73Б, ГУ-71Б, ГМИ-7, ГМИ-7-1, ГМИ-4Б, ГМИ-42Б, ГМИ-32Б-1, ГМИ-32Б, ГМИ-2Б, ГМИ-19Б. В этих же и других моделях присутствует в большом количестве серебро, платина, палладий. В большем количестве они использовались в образцах более чем полувековой давности. В те времена даже ножки приборов освещения покрывались благородными металлами.

Резисторы

Радиодетали, содержащие золото, платину и палладий, имеют среди своих составляющих такие резисторы-потенциометры: ПТП 2, ПТП 1, ПЛП 6, ПЛП 2, ПП3 47, ПП3 45, ПП3 44, ПП3 43, ПП3 41, ПП3 40, ППМЛ В, ППМЛ М, ППМЛ И, ППМЛ ИМ, КСП 4, КСП 1, КСД 1, КСУ 1, КП 47, КПП 1, КПУ 1, КПД 1, РС, СП5-44, СП5-39, СП5-37, СП5-24, СП5-22, СП5-21, СП5-20, СП5-18, СП5-17, СП5-16, СП5-15, СП5-14, СП5-4, СП5-3, СП5-2, СП5-1, СП3-44, СП3 39, СП3 19. Особенно ценные резисторы, которые выпускались в 70–80 годах XX века.

Конденсаторы

В конденсаторах содержание драгметаллов есть только в маркировках радиодеталей, использовавшихся в промышленности военной направленности, а точнее:

• Платина и палладий содержится в КМ 6, КМ 5, КМ 4, КМ 3, а также конденсаторах трубчатого типа ЭТ, КТ, К53 30, К53 28, К53 25, К53 22, К53 18, К53 17, К53 16, К53-15, К53 10, К53 7, К53 6, К53 1 и всех подобных деталях, изготовленных в Болгарии времен существования СССР.
• Серебро же можно найти в К15-5, К10-7В.

Разъемы

Разъемы, содержащие золото, выпускались советской промышленностью: СНП59-64В, СНП59-96Р, ГРППМ7-90Ш, РППГ2-48. Толщина драгоценного покрытия может достигать нескольких микрон.

Реле

В реле найти золото не получится, а вот серебра там прилично:

• РЭС-6 – около 157 г.
• РСЧ-52 – около 688 г.
• РКМ-П1 – около 332 г.
• РВМ – около 897 г.

Микросхемы

Среди микросхем к тому же есть радиодетали с содержанием золота:

• К 573, К 564, К 249, К 178, К 134, К 133 и такого же типа.
• К 580, К 564, К 145, К 142 и т. д.
• К 574, К 544, К 228, К 217, К 157, К 140 и других.
• АОТ 101, К 565РУ7, К 65РУ6, К 565РУ5, К 565РУ2, К 500, К 142ен и пр.

Распиновка

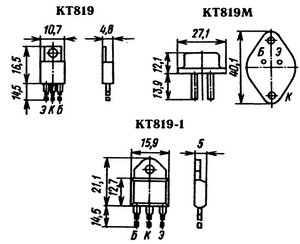

Цоколевка КТ819 зависит от его назначения. В советские времена устройство выпускали в двух вариантах корпусов: пластиковом КТ-28 (аналог зарубежного ТО-220) и металлостеклянном КТ-9(ТО-3). В настоящее время такое разделение продолжается и встречается в некоторых технических описаниях. Рассмотрим поподробней расположение выводов у указанного транзистора в пластмассовой упаковке КТ-28, cлева на право у него: эмиттер (Э), коллектор (К), база (Б).

Подобные устройства, особенно в металлическом корпусе, встречаются на российском рынке с каждым годом все реже. Это происходит из-за практически полного сокращения их производства в нашей стране и наличия в большом количестве недорогих аналогов от зарубежных компаний. Вот так выглядит КТ819 в корпусе КТ-9.

Если смотреть на него снизу, то база расположена слева, эмиттер справа. Металлическая подложка-корпус — это коллектор. Рассмотрим другие данные этой серии полупроводниковых триодов.

Для чего золото в приборах?

Рециклинг – технологии вторичной переработки отходов производства, использованных материалов и изделий

Важность этого хозяйственного направления открыло для многих масштабы применения золота в электронике, радиоделе, в изготовлении приборов

Главная причина использования дорогостоящего металла в таких изделиях — возможность изготовления стойких к коррозии токопроводящих элементов очень маленького размера.

Во многих случаях важно обеспечить именно миниатюрные размеры радиодеталей и их частей. Вот основные формы применения золота в радиодеталях и приборах:

Вот основные формы применения золота в радиодеталях и приборах:

1. Использование золотой фольги.
2. Устройство покрытий из золота – напылений, гальванической позолоты.
3. Изготовление мелких деталей с точными и стабильными свойствами.

Чаще всего использование золота в деталях и изделиях остаётся незаметным при внешнем осмотре и даже разборке.

Видимыми остаются только позолоченные контакты, некоторые цельные детали, проводники.

Опыт рециклинга и знание устройства радиодеталей помогает в возвращении золота в хозяйственный и производственный оборот.

Извлечение золота из радиодеталей основано на нескольких важных факторах:

1. Большое количество этих изделий, в том числе полностью непригодных к использованию.
2. Высокая степень чистоты золота в изделиях такого рода.
3. Возможности извлечения других ценных металлов вместе с золотом.

Знание особенностей содержания и извлечения золота и других ценных компонентов из микросхем и других деталей позволяет обеспечить высокую эффективность рециклинга.

Чем больше возраст золотосодержащей радиодетали, тем большее количество золота может быть из неё извлечено.

Такие решения характерны для военной техники советского времени, когда стоимость деталей не была первостепенным фактором. По мере совершенствования электроники применение золота стало более рациональным, обоснованным.

Конденсаторы

Конденсаторы, содержащие драгметаллы:

• Конденсаторы керамические монолитные следующих серий: КМ3, КМ4, КМ5, КМ6, К10-17, К10-26, К10-48.
• Конденсаторы в пластиковом корпусе: К10-17, К10-23, К10-28, К10-43, К10-46, К10-47.
• Конденсаторы КМ5 группы Н30 зелёного цвета- это конденсаторы, на которых чётко написано “Н30”.
• Советские бескорпусные конденсаторы покупаем всех размеров, импорт не подмешивать, сразу видно.
• Импортные бескорпусные конденсаторы в настоящее время не принимаем.
• Конденсаторы импортные, определённых марок (смотрите в фотокаталоге).
• Конденсаторы танталовые следующих серий: К52-9, ЭТ, ЭТН, К53-1, К53-7, К53-16, К53-18, К53-28.
• Конденсаторы К50-6, К50-12, К53-4, К53-14, К53-21, К71-7, К73п-2, К73-3, К73-9, К78-2 и подобные не подходят, такие не покупаем.
• Конденсаторы серебряно-танталовые: К52-1, К52-2, К52-5, К52-7, ЭТО-1, ЭТО-2.
• Ёмкостные сборки Б-18, Б-20, проходные фильтры Б-23, линии задержки МЛЗ, микромодули, ГИС.

Микросхемы

Использование золота в микросхемах обусловлено высокой электропроводимостью этого металла. Его применение позволяет добиться миниатюрных размеров и надёжности контактов, пайки и соединений других типов.

Современные технологии позволяют создавать такие элементы в виде тончайших покрытий. Процент золота в микросхемах невысок, но работа с большим количеством такого сырья становится рентабельной и выгодной.

В таблице ниже указано, в каких микросхемах есть золото (марки, в которых оно используется) и сколько его.

Возможные аналоги

Транзистор КТ819 нельзя назвать дефицитной деталью. Тем не менее, встречаются случаи, когда по тем или иным причинам необходимо подобрать его аналог – то есть транзистор, который больше всего соответствует его характеристикам. В целом при подборе аналога для любого отечественного или импортного транзистора основополагающими характеристиками являются:

• допустимое напряжение между выводом коллектора и выводом эммитера;
• допустимый ток коллектора;
• коэффициент усиления;
• рабочая частота.

Чем можно заменить КТ819? Рассмотрим возможную замену теми или иными отечественными и зарубежными транзисторами.

Заменить КТ819 можно следующими отечественными транзисторами:

• КТ834;
• КТ841;
• КТ844;
• КТ847.

Зарубежные аналоги

Заменить КТ819 можно следующими зарубежными полупроводниковыми приборами:

• 2 N6288 ;
• BD705 ;
• TIP41 ;
• BD533 .

Отдельно стоит сказать об аналоге для КТ819ГМ. Все дело в том, что в большинстве схем усилителей звуковой частоты используются именно КТ819ГМ. Чем заменить КТ819ГМ? Полного аналога этого транзистора не существует. Однако наиболее близким по параметрам является зарубежный транзистор – 2 N 3055. Кроме этого, некоторые схемы на КТ819ГМ могут успешно работать с В D 183, 2 N 6472, КТ729.

Проверка транзистора

Проверить КТ819 можно обыкновенным тестером. Для проверки измерительный прибор переводится в режим измерения сопротивлений. Согласно схеме КТ819ГМ (расположению выводов) или другого компонента этой серии подключаем плюсовой щуп прибора к выводу базы, а минусовой – к выводу коллектора. Измерительный прибор должен показать пробивное напряжение. Далее, не отсоединяя плюсовой щуп от базы, подключаем минусовой щуп к выводу эмиттера. В данном случае прибор должен показать практически то же значение, что и при измерении перехода база-коллектор.

После описанной выше процедуры следует проверить переходы при обратном включении. Согласно схеме КТ819 (расположению выводов) подключаем минусовой щуп тестера к выводу базы, а плюсовой – к выводу коллектора. Каких-либо показаний на приборе быть не должно. После этого, не отключая минусовой щуп от базы, подключаем плюсовой щуп к эмиттеру – как и в случае с переходом база-коллектор, показаний на тестере быть не должно. Проверку можно считать успешной, а транзистор – исправным, если переходы не повреждены.

Важный момент: проверять любой полупроводниковый элемент следует исключительно при демонтаже его из схемы. Проще говоря – проверка элемента, соединенного с другими компонентами схемы, может быть некорректной.

Усилитель на КТ819

В качестве «бонуса» приведем простую схему усилителя, в котором используется КТ819 и его комплементарная пара КТ818. Схема простейшего усилителя показана на рисунке 2.

Отличительной особенностью усилителя, изображенного на рисунке 2, является питание его от двухполярного источника. Благодаря такому схемотехническому решению обеспечивается возможность подключения нагрузки непосредственно между выходом усилительного каскада и общим проводом. Также стоит отметить и то, что входной каскад является дифференциальным и обладает высокой термостабильностью.

При использовании элементов, указанных на схеме, при питании напряжением ±40 В и при нагрузке сопротивлением 4 Ом выходная мощность может достигать 55 Вт. Коэффициент нелинейных искажений – 0,07%.

После сборки усилителя каких-либо операций по его настройке не требуется. Для облегчения теплового режима выходные элементы усилителя ( VT 6 и VT 7) должны быть установлены на радиаторах. Если будет использован один общий радиатор, транзисторы должны быть закреплены к нему через изоляционные прокладки.

Транзисторы

Содержание золота в транзисторах делает добычу этого металла выгодной.

Некоторые разновидности транзисторов серии КТ могут дать до 0,2 грамма драгоценного металла.

В транзисторах встречаются и другие ценные металлы:

Эффективность добычи золота и других металлов зависит от сортировки. Умелый подбор сырья позволяет более точно определить технологию, а значит – удешевить процесс извлечения драгметаллов, получить более полный выход конечного продукта.

Вот несколько примеров того, в каких транзисторах находится золото и в каком количестве:

В транзисторах, изготавливавшихся для нужд военной техники, содержание золота выше, чем в таких же деталях гражданского сектора производства.

Марка транзистора военной техники начинается с цифры, например – 2 Т104В.

Технические характеристики

Семейство кремниевых биполярных транзисторов КТ819, в зависимости от модификации, могут иметь следующие предельные эксплуатационные характеристики:

• напряжение между: коллектором и базой от 25 до 60 В; коллектором и эмиттером (при R_БЭ ≤ 100 Ом) от 40 до 100 В; базой и эмиттером – 5 В;
• постоянный ток на коллекторе от 10 до 15 А; проходящий через базу – 3 А;
• импульсный ток (при t_и ≤ 10 мс, Q ≥ 100): коллектора от 15 до 20 А; базы– 5 А;
• максимальная рассеиваемая мощность (при Т_К ≤ 25 oC) с теплоотводом от 60 до 100 Вт и без него от 1,5 до 3 Вт;
• температура p-n перехода от +125 до +150 oC;
• диапазон рабочих температур от -45 до +150 oC;

Основные параметры представлены в документации от производителя. Значения приводятся с учетом температуры окружающей среды не более +25 oC. Рассмотрим их подробнее, в зависимости от классификации устройств.

В связи с тем, что транзистор устарел, современные производители указывают в его техописании только минимальный набор параметров. Более подробную информацию по серии можно найти в старой версии даташит. Там данные приведены вместе с графиками передаточных характеристик, зависимостями статического коэффициента усиления от тока эмиттера и др.

Маркировка

Изучая параметры КТ819, стоит знать и другую маркировку этой серии транзисторов. Выполняя условия отраслевого стандарта ОСТ 11.336.919-81 различные отечественные производители обозначали его так — 2Т819. Первые символы «2T» указывают на кремневые биполярные транзисторы. В старых технических описаниях данные об этих устройствах приводят вместе с рассматриваемыми в этой статье.
