Замена люминесцентных ламп в светильниках на светодиодные

Как переделать светильник дневного света в светодиодный — 2 легких способа

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

G- означает, что в качестве контактов используются штырьки

13 – это расстояние в миллиметрах между этими штырями

При этом вы получите:

экономию электроэнергии (в 2 раза)

меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения. Самые распространенные размеры таких трубок:

300мм (используется в настольных светильниках)

600мм (на потолок для светильников типа Armstrong)

Цена работы

Работы по замене люминесцентных ламп на светодиодные могут быть выполнены в различном объеме, что и определяет их стоимость.

Работа может быть выполнена, как:

• Полная замена люминесцентного светильника на светодиодный;
• Замена источников света одного типа, на другой, оснащенный аналогичными типами цоколя или штырьковыми контактами.
• Установка светодиодных плат с линзами в корпус светильника, изначально работающего с люминесцентными лампами.

Также, на стоимость работ влияет их объем (количество реконструируемых светильников), тип компании или статус работника, выполняющего замену, а также место расположения реконструируемых светильников (высота установки над уровнем пола, тип светильника) и место выполнения работ (регион РФ).

В среднем, без учета режима работы и количества реконструируемых светильников, стоимость работ составляет:

• При полной замене светильника – от 300,00 рублей за 1 светильник;
• При замене ламп с однотипными контактами и цоколем – от 30,00 рублей за 1 лампу;
• При замене ламп на платы с линзами – от 150,00 рублей за светильник.

Переделка светильника с электронным ПРА

Если модель осветителя более современная — электронный ПРА дроссель и нет стартера — придется приложить усилия и изменить схему подключения светодиодных трубок. Составляющие светильника до замены:

• дроссель;
• провода;
• колодки-патроны, расположенные по обоим бокам корпуса.

От дросселя избавляемся в первую очередь, т.к. без этого элемента конструкция станет легче. Откручиваете крепление и отсоединяете провода питания. Воспользуйтесь для этого отверткой с узким наконечником или пассатижами.

Главное — подключить 220 В на концы трубки: фазу подать на один конец, а ноль — на другой.

У светодиодов есть особенность — 2 контакта на цоколе в виде штырьков соединены между собой жестко. А у люминесцентных трубок контакты соединяются нитью накала, которая при раскалении зажигает пары ртути.

В осветительных приборах с электронным ПРА не используется нить накала, и между контактами пробивается импульс напряжения.

Между контактами с жестким соединением не так просто подать 220 В.

Чтобы убедиться в правильной подаче напряжения, вооружитесь мультиметром. Настройте прибор на режим измерения сопротивления, дотроньтесь измерительными щупами до двух контактов и сделайте замеры. Табло мультиметра должно показать нулевое значение или близкое к нему.

У ЛЭД светильников между выводящим контактами находится нить накала, у которой есть свое сопротивление. После подачи напряжения через нее нить накаляется и приводит лампу в работу. Дальнейшее подключение светодиодной лампы рекомендуется делать 2 методами:

• без демонтажа патронов;
• с демонтажем и установкой перемычек между контактами.

Причины выхода из строя

Почему вообще сгорают светодиодные лампы, если, как заявляют производители светодиодов, ресурс светоизлучающих полупроводников составляет минимум 15-20 тысяч часов? Практически все драйверы не имеют механических элементов и контактов, значит, у них наработка на отказ должна быть не меньше. Но лампы горят, порой не выработав даже свой гарантийный срок, и это факт. Причин поломки лампочки может быть несколько:

• Производственный брак. Увы, от этого никто не застрахован. Особенно, если производители комплектующих и светодиодов – наши китайские братья, работающие в гараже и на коленках.
• Неправильная эксплуатация. К примеру, плохая вентиляция в закрытом светильнике. В таких источниках света лампа перегревается, и тут уж выйти из строя может все что угодно – от драйвера до светодиодов. Сюда же можно отнести пыль, влагу, «искрящий» выключатель, выключатель с подсветкой и т. п.

Плохое питание. Если напряжение постоянно скачет или оно ненормально завышено, тут даже самый качественный драйвер может “потерять терпение”. Сюда же отнесем постоянные выбросы напряжения, к примеру, при пуске мощных моторов или сварочного оборудования, и импульсные помехи.

Светильники на основе светодиодов

Альтернатива люминесцентным лампам – светодиоды – появилась относительно недавно и отметилась явным успехом с технической и экологической точки зрения.

Светодиодная конструкция прибора искусственного освещения: 1 – инсталляционный диск под светодиоды; 2 – металлическая трубчатая деталь; 3 – проводники подвода электропитания; 4 – преобразователь переменного тока в постоянный

Разнообразие светодиодных приборов света велико. Существуют совсем миниатюрные конструкции, которые умещаются в ладони, и есть лампы для светильников, аналогичные по форме люминесцентным лампам

Структура ламп на базе светодиодов не предполагает наличия какой-то агрессивной химии, тем более, вредной для здоровья человека. Как таковой, унифицированной конструкции светодиодных ламп не существует.

Напротив, этот вариант «заточен» под уникальное построение дизайна. Правда, выпускаются модельные серии, куда входят светильники несколько похожие один на другой, за исключением мелких деталей.

Сравнение по техническому направлению

Если сравнивать устройства на светодиодах с люминесцентными лампами в плане эффективности светового потока, первые приборы, конечно, уступают. Рассеивающая способность люминесцентных ламп всё-таки отмечается на более высоком уровне.

Поэтому светодиодные лампы чаще используются вместо люминесцентных в качестве точечных приборов света. Между тем, для бытовых условий фактор эффективного рассеивания света обычно не является главенствующим.

Характерная особенность светильников на светодиодах – небольшая степень рассеивания света по сравнению с люминесцентными конструкциями. Обычно высокий уровень рассеивания имеют только многорядные линейные лампы

А вот если сравнивать устройства по степени энергопотребления (мощности), лампы светодиодного исполнения выглядят самыми экономичными из всех существующих модификаций. Такое же значительное преимущество светодиодной конструкции заявлено в плане долговечности. Даже люминесцентные приборы с их максимальным параметром 20000 часов уступают лампам на светодиодах с их нормативом 50000 часов.

Неоспоримым преимуществом являются габаритные размеры светодиодных ламп. Пожалуй, это самые малые приборы света из всех существующих.

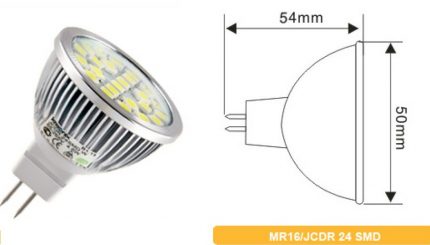

Так выглядит один из самых маленьких источников света, входящий в ассортимент светодиодных конструкций. Применяется, как правило, в качестве точечного прибора освещения

Традиционные лампы прямого накала ещё могут поспорить в этом направлении, но температурные параметры традиционных ламп сводят этот спор к проигрышу. Светодиоды нагреваются незначительно (при нормальной температуре окружающей среды 25-27 ºС).

Недостатки светодиодных конструкций

Перечень недостатков обычно состоит из трёх основных пунктов:

• стробирование;
• низкое качество сборки;
• применение некондиционных деталей.

Опираясь на этот список, можно понять существенную разницу в цене, которая нередко фиксируется на рынке. Как правило, качественные фирменные приборы имеют высокие ценники. А вот ассортимент в низкой ценовой категории – это, скорее всего, некондиционный товар.

Некондиционные приборы на светодиодах. Некоторые из них не проработали даже одного часа – вышли из строя. К тому же практически во всех этих светильниках отмечается несоответствие качеству исполнения и применение вредных химических веществ

Чем чревато приобретение некондиционных изделий? Такие лампы в большинстве случаев «страдают» дефектом стробирования – невидимым для глаз человека мерцанием, влияющим на мозговую систему. В этом случае светодиоды ничем не отличаются от галогена. В итоге нередко для пользователей дело заканчивается нервной раздражительностью, слабостью, плохим самочувствием.

Бюджетные приборы собираются из тех же недорогих деталей, не соответствующих техническим нормативам. В процессе сборки применяются токсичные материалы: свинец, фенол, формальдегидные смолы.

На вид эта четверка светодиодных ламп выглядит вполне симпатично. Однако эта продукция неизвестной китайской фирмы на практике отметилась откровенно малым сроком службы. Часто подобная продукция выполнена из некондиционного материала

Вывод очевидный: если уже покупать светодиодную лампу, экономия в этом деле попросту неуместна. В свою очередь, покупать дорогое изделие с закрытыми глазами тоже не рекомендуется.

Рекомендуем ознакомиться с рейтингом лучших светодиодных лампочек ведущих производителей светотехнической продукции на рынке.

Преимущества светодиодов

Люминесцентные (энергосберегающие, как их еще называют) лампы — это газоразрядные конструкции, которые за короткий срок вытеснили привычные лампы накаливания благодаря своей экономичности и долговечности. Теперь их превосходство заканчивается благодаря появлению светодиодных образцов. Изначально они появились практически одновременно с энергосберегающими, но разница в цене какое-то время ограничивала их применение.

Люминесцентные виды — это современная модификация всем знакомых ламп дневного света. Они имеют недостатки:

• внутри колбы присутствует небольшое количество вредной ртути;
• запуск люминесцентных ламп возможен только с ЭПРА (электронный пускорегулирующий аппарат);
• при работе происходит мерцание, заметное невооруженным глазом, вредное и в некоторых ситуациях опасное;
• утилизация вышедших из строя ламп производится только специализированными организациями;
• во время работы светильник может издавать звук;
• цветопередача энергосберегающих устройств не качественная, свет имеет мертвенный, неестественный оттенок.

Светодиодные конструкции лишены этих недостатков полностью. Лед-светильник обладает следующими преимуществами:

• полная экологическая безопасность;
• ровный, не мигающий свет;
• лампа включается мгновенно, без задержек;
• широкий выбор цвета свечения, от холодного синего до теплого красного;
• прочная колба, устойчивая к внешним воздействиям.

Как только цены на светодиодные лампы снизились до приемлемого значения, пользователи активно начали производить замену на этот тип светильников.

Как заменить ртутное освещение на светодиодное?

Благодаря нынешним технологиям и возможностям изготовления светодиодных ламп одинаковых по форме с люминесцентными, произвести замену источников будет несложно. Рассмотрим порядок действий по модернизации освещения:

• изначально обесточим прибор и снимем его с крепежей. Для этих целей лучше воспользоваться рубильниками или автоматическими выключателями, после чего проверить отсутствие фазы на клеммных колодках (обычно так производят коммутацию проводов в лампах дневного света);
• далее приступаем к отсоединению проводников, находящихся в клеммах. После чего оголенные жилы нужно заизолировать;
• в частых случаях к светильнику люминесцентного освещения крепится и провод заземления. Если он имеется его также нужно высвободить, можно обойтись без изоляции;
• после того, как светильник освобожден, можно приступать к его разборке. Для начала освобождаемся от старых люминесцентных ламп. Беритесь за патроны и поворачивайте лампу на 90 градусов;
• теперь удаляем дроссель и стартера, эти элементы больше не понадобятся; убираем все провода;
• если на лампе установлены старые патроны, можно установить новые, которые легко крепятся клипсами;

• потом в них помещаются светодиодные линейные лампы.

Когда все этапы пройдены светильник подключается в сеть на 60 минут. В течение этого времени не должно происходить дефектов работы и поступать излишнего шума в сопровождении с мерцаниями.

Схема подключения светодиодных ламп вместо люминесцентных

И с каждым переделанным прибором, с пришедшим опытом это будет делаться все быстрее.
Эффективность такого охлаждения крайне низкая, так как пластина имеет малую площадь, да и наносить термопасту китайские производители, как правило, забывают.
Радиатора, который отводит тепло от печатной платы с утопленными в ней светодиодами. Составляющие светильника до замены: провода; колодки-патроны, расположенные по обоим бокам корпуса.
Потребляемая мощность светильника будет складываться из суммарной мощности светодиодных ламп. Каждая светодиодная лампа состоит из следующих частей: Рассеиватель — специальный полусферы, увеличивающей угол и равномерно разбрасывающей направленный пучок светодиодного излучения. В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8

Обратите внимание на то, что этот провод крепится не к клеммной колодке, как другие два, а к корпусу светильника в месте, зачищенном от краски обычно прижимается винтом.
Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза. Из электрической цепи исключить конденсатор, дроссель, стартер

А нужно ли менять люминесцентные лампочки на LED-лампы?

К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. При установке нескольких ламп в один светильник используйте параллельное подключение.

До крепления светильника к потолку проверьте работу ламп. Причем целесообразнее будет снятие напряжения в сети путем отключения вводного автомата, т. Светодиодные лампы — плюсы и минусы таких приборов описаны в статье.

Обычно кроме нулевого N и фазного провода L к корпусу светильника подключен еще и заземляющий провод PL желто — зеленого цвета. Этот провод, тоже нужно отпустив винт, освободить.
Светодиоды вместо ламп дневного света

Расчет окупаемости светодиодной лампы

Многие говорят об экономичности светодиодных ламп. Давайте попробуем рассчитать — выгодно ли покупать светодиодные лампы по сравнению с другими. И если да — то насколько это более экономный вариант.

1. По отношению к стандартной лампе накаливания

Для примера возьмем люстру, в которой стоят 10 ламп накаливания по 60 Ватт каждая, стоимостью в среднем 10 рублей, всего 10*10 = 100 рублей. Потребляет такая люстра 0,6 кВт в час. Допустим, что в среднем она работает по 8 часов в день, значит расход электроэнергии составит 4,8 кВт в сутки. При стоимости 2,58 рублей за 1 кВт (данные по тарифам на электроэнергию в г. Екатеринбурге за 2012г), в год вы заплатите 4520,16 рублей. Менять такие лампы вам придется 2-3 раза в год (срок службы около 1000 часов, при работе 8 часов в сутки).

В качестве светодиодной лампы, способной заменить 60 Вт лампу накаливания возьмем светодиодную лампу GENILED (тепло-белого свечения с цоколем E27). Её цена 259 рублей, а гарантия — 3 года. Десять таких ламп обойдутся соответственно в 2590 рублей. Потребление каждой лампы 7 Вт. Итого при тех же условиях затраты на электроэнергию составят 0,07 кВт в час и 0,56 в сутки. За год это составит 527,35 рублей. А это практически в 9 раз меньше, чем потребляет стандартная лампа накаливания.

2. По отношению к люминесцентной лампе.

Для примера возьмем ту же люстру, в которой стоят 10 ламп, только уже 10 энергосберегающих люминесцентных ламп по 13 Ватт каждая (эквивалент 60 Ватт накаливания), стоимостью в среднем 130 рублей. Всего: 130*10 = 1300 рублей. Потребляет такая люстра 0,13 кВт в час. Допустим так же, как в предыдущих расчетах, что работает она по 8 часов в день, значит расход электроэнергии составит 1,04 к Вт в сутки. При стоимости 2,58 рублей за 1 кВт в год вы заплатите примерно 980 рублей. Менять такие лампы при оптимальных условиях вам придется раз в 2 года (срок службы около 6000 часов, при работе 8 часов в сутки).

Затраты за год на электроэнергию на светодиодные лампы в аналогичных условиях составляют примерно 527 рублей (расчеты выше). И это почти в 2 раза меньше, чем потребляет люминесцентная лампа. Экономия 46%!!!

Совокупные затраты в течении 10 лет на разные виды ламп выглядят так:

Период	Затраты на лампы накаливания	Затраты на светодиодные лампы	Затраты на люминесцентные лампы
В первый год	4520+300 (1 раз лампы поставили, 2 раза поменяли) = 4820 рублей	2590 + 527 = 3117 рублей	980 + 1300 = 2280 рублей
За 2 года	9640 руб	3117 + 527 = 3644 рублей	2280 + 980 = 3260 рублей
За 3 года	14460 руб	3644 + 527 = 4171 рублей	980*3 + 1300*2 = 5540 рублей
За 5 лет	24100 руб	4171 + 527*2 = 5225 рублей	980*5 + 1300*2 = 7500 рублей
За 10 лет	48200 руб	5225 + 527*5 = 7860 рублей	980*10+1300*5=16300 рублей

Подводя итоги:

1. За первый год затраты на светодиодные лампы практически сравнятся с затратами на обычную лампу накаливания, но далее ежегодно экономия будет расти. Так, за 2 года будет в 2 раза выгоднее использовать светодиодные лампы, экономия составит 4086 рублей, а за 10 лет будет выгоднее уже в 5 раз и экономия составит 38430 рублей! А если учесть, что тарифы на электричество растут с каждым годом, очевидно что экономия будет только расти. Стоит отметить, что при этом вам не понадобится каждые 4 месяца бегать, покупать новые лампочки.

2. При сравнении люминесцентных и светодиодных ламп видно, что за 3 года использования затраты на них практически сравняются, а к 5ти годам использования светодиодные лампы начнут окупаться и выгода будет продолжать расти. Так, к 10 годам использования выгода составит 6530 рублей, практически в 2 раза! Стоит помнить, что люминесцентные лампы небезопасны в эксплуатации (не дай Бог разобьется!) и требуют специальной утилизации, т.к. содержат ртуть и другие вредные для здоровья вещества. Так же все люминесцентные лампы имеют импульсный световой поток (лампа включается и гаснет с большой частотой, незаметной для человеческого глаза), поэтому их не рекомендуется применять в жилых помещениях.

3. Расчеты производились исходя из тарифов г. Екатеринбурга. В других городах тарифы могут быть значительно выше, например в Москве за 1 кВт платят 3,88 рублей, а это значительно повысило бы затраты как на лампу накаливания, так и на люминесцентную лампу, хоть и чуть в меньшей мере.

4. При использовании люминесцентных ламп и ламп накаливания в ванной комнате и на кухне пришлось бы значительно чаще их менять, поскольку они не являются влагоустойчивыми, как светодиодные, а эти затраты в расчет не брались.

Назад

Все новости

Схема светодиодной лампочки на 220в

Конструктивно схема светодиодной лампы на 220В состоит из трех основных частей: корпуса, электронной части и системы охлаждения. Сетевое напряжение через цоколь поступает на драйвер, где преобразуется в сигнал постоянного тока, необходимый для свечения светодиодов.

Свет от излучающих диодов обладает широким углом рассеивания и поэтому не требует установки дополнительных линз. Достаточно обойтись рассеивателем. В процессе работы детали драйвера и светодиоды нагреваются. Поэтому в конструкции лампы обязательно должен быть продуман отвод тепла.

К корпусной части светодиодной лампы относится цоколь, оболочка из пластика, внутри которой размещен драйвер, и полупрозрачная крышка в виде полусферы, по совместительству являющаяся рассеивателем света. В дорогих моделях ламп большую часть корпуса занимает ребристый радиатор из алюминия или специального теплопроводящего пластика.

В лампочках бюджетного класса радиатор либо вовсе отсутствует, либо расположен внутри, а по окружности корпуса сделаны отверстия. Дешёвая китайская продукция мощностью до 7 Вт вовсе имеет сплошной корпус, без какого-либо отвода тепла.

В дешевых китайских моделях эта плата либо просто вставлена в пазы корпуса, либо прикреплена саморезами к металлической пластине для охлаждения кристаллов. Эффективность такого охлаждения крайне низкая, так как пластина имеет малую площадь, да и наносить термопасту китайские производители, как правило, забывают.

Вывод излучения происходит через рассеиватель, как правило, из матового пластика. А в дешевых светодиодных лампах на 220В такой корпус ещё надёжно скрывает недостатки китайской сборки от любопытных глаз потребителя. Крепится рассеиватель к основанию либо герметиком, либо резьбовым соединением.

Светильники с электромагнитным ПРА

При переделке люминесцентного прибора в светодиодный обратите внимание на его конструкцию. Если переделываете старую лампу времен Советского Союза со стартером и электромагнитным ПРА (пускорегулирующий аппарат), модернизация практически не требуется

Первый шаг — вытащите стартер, подберите светодиод необходимого размера и вставьте в корпус. Наслаждайтесь ярким и экономным освещением.

Если не демонтировать стартер, замена люминесцентных ламп на светодиодные может привести к короткому замыканию. Дроссель убирать не обязательно. Потребляемый ток светодиода — в среднем 0,15 А; деталь будет служить в роли перемычки.

После замены ламп светильник останется прежним, менять крепление на потолке нет необходимости. Трубки оснащены встроенными в корпус драйверами и блоками питания.

Инструкция по замене люминесцентных трубок

Рассмотрим, как переделать люминесцентный светильник в светодиодный без замены корпуса. Такой способ будет интересен владельцам крупных помещений или частных домов с большим количеством осветительных приборов, переделка которых не должна требовать крупных денежных затрат. Покупка светильников сама по себе означает заметные расходы, поэтому возможность экономии средств будет предпочтительна.

Переделка люминесцентного светильника на использование светодиодного аналога не требует никаких специфических действий.  Если в лампе имеется собственный встроенный диммер, ее можно подсоединить напрямую к сети 220 В. Для этого используются два противоположных контакта. Для того, чтобы установить LED-лампу в стандартный корпус, следует закоротить дроссель и вынуть стартер из гнезда.

Как использовать LED-лампочку

Ну, во-первых, не надо вставлять ее в рот — результат может быть печальным. Лампу накаливания тоже не стоит применять таким образом.

Для ночного освещения домов целесообразно использовать ночники

Если же говорить серьезно, то правила довольно просты.

Используя светодиодную лампу, избегайте ее перегрева. Лампа должна быть по возможности открыта. Впрочем, сегодня все производители световых приборов этот момент учитывают.
Не стоит вкручивать в один светильник разные типы ламп, например, светодиодные и накаливания. Это также может привести к перегреву. Впрочем, на моей личной практике это правило не сработало

Перегорела лампа накаливания — в положенный ей срок.
Надо учитывать, что у производителей, выпускающих недорогие лампы, скорей всего, используются и компоненты недорогие, а для LED-лампочек, которые устроены посложнее, чем лампы накаливания, это немаловажно.
Ну и конечно же, надо выключать светильники, если они вам не нужны. То, что светодиод штатно должен гореть не меньше 15 минут за одно включение — это миф

Гасите ваши лампочки.

Инструкция по замене на led-лампочки

Итак, если технико-эксплуатационная характеристика светодиодных линейных ламп пришлась пользователю по вкусу и назрел вариант замены люминесцентных приборов, как это сделать?

Условно можно разделить замену на два варианта:

1. Полный демонтаж старого светильника и монтаж нового.
2. Использовать шасси галогена под установку светодиода.

С первым вариантом понятно – придётся снять старые лампочки (светильники), а взамен установить новые, работающие на светодиодах.

Для чего предстоит выполнить последовательно следующие работы:

• отключить электропитание светильника;
• аккуратно снять люминесцентные лампы и утилизировать по правилам;
• отключить линию подвода электропитания;
• демонтировать шасси;
• установить шасси под светодиодные лампы;
• подключить линию электропитания.

Для второго варианта характерной особенностью является подбор светодиодных приборов света, соответствующих габаритам люминесцентных ламп, которые предполагается заменить

Чрезвычайно важно, чтобы цоколь светодиодных ламп также соответствовал (обычно тип цоколя G13)

Линейные светодиодные лампы по конфигурации ничем не отличаются от традиционных люминесцентных светильников. Как правило, цокольная часть оптимально подходит под установку на шасси, где ранее стояли газовые приборы

Далее на старом шасси необходимо удалить весь вспомогательный схемный набор: дроссель (ЭМПРА), ЭПРА (в модифицированных конструкциях), колодку стартера, сглаживающий конденсатор.

Линии питания этих элементов попросту замыкаются. То есть питание к цокольной колодке светодиодной лампы подводят прямиком от сети, минуя какие-либо дополнительные элементы.

Схема включения светодиодных линейных ламп. Как видно из рисунка, подключение здесь выглядит даже проще, чем у люминесцентных приборов. Отсутствует периферийная арматура в виде ЭМПРА, ЭПРА, стартерных элементов

Если устанавливается шасси на два или более светодиодных элемента, в этом случае цокольные колодки под каждый прибор соединяются с другими по схеме параллельного включения.

Как переделать цокольные лампы дневного света в светодиодные

Вариантов модификации такой лампочки в светодиодную два:

• использование отрезков диодной ленты;

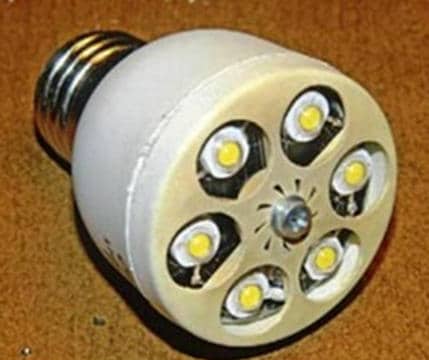

• компактная лампа на ярких светодиодах.

Переделка под светодиодную ленту

Материалы для переделки и схема подключения:

Подробная видеоинструкция по переделке:

Для питания конструкции можно использовать любой блок питания на 12В 2А, если соединить все светодиоды параллельно, либо зарядное устройства от мобильного телефона на 5В 2А при соединении в три параллельные линии.

Драйверы питания энергосберегающих лампочек для светодиодов не подходят, поэтому смело выпаиваем из них провода, идущие к цоколю, а сами платы отправляем на последующую переработку.

Расчет эффективности замены люминесцентных ламп на светодиодные

В таблице ниже представлены показатели мощности для люминесцентных и светодиодных ламп с идентичным значением светового потока.

Люминесцентные, Вт	Светодиодные, Вт	Световой поток, Лм
5-7	2-3	250
10-13	4-5	400
15-16	6-10	700
18-20	10-12	900
25-30	12-15	1200
40-50	18-20	1800
60-80	25-30	2500

Исходя из данной схемы, становится понятно, что люминесцентную лампу на 36 Вт можно заменить светодиодной на 18 Вт. Переход на светодиодные источники света рационален не только экономически, но и с точки зрения эффективности. Чтобы понять разницу, давайте перечислим технико-эксплуатационные параметры для каждой лампочки.

Преимущества LED-ламп над люминесцентными

1. Срок службы приблизительно равен 2000 часам. Конкретное значение напрямую связано с количеством включений/выключений, но для данной величины оно не должно превышать 2000 циклов.
2. Поскольку световой поток является рассеянным, то есть расходится в разных направлениях, для повышения освещенности требуется применение отражателей.
3. После включения требуется несколько секунд, чтобы выйти на рабочую яркость.
4. Из-за использования пускорегулирующего устройства появляются помехи в сети.
5. Со временем, независимо от количества включений/выключений, защитный слой из люминофора деградирует, что приводит к уменьшению светового потока на 25-30%.
6. Предъявляются особые требования при эксплуатации и утилизации, поскольку принцип действия связан с ртутными парами, заключенными в стеклянной колбе.

Светодиодная лампа:

1. Срок службы превышает 10 000 часов независимо от циклов включения-выключения.
2. Направленный световой поток, отсутствие необходимости в применении отражателей.
3. Моментальный выход на рабочую яркость при включении лампы.
4. Вместо пускорегулирующего устройства используется драйвер, что исключает создание помех в сети.
5. Максимальное снижение яркости на фоне более продолжительного срока эксплуатации составляет 10%.
6. Уменьшенное потребление электроэнергии.
7. Экологичность и безопасность.
