Ищем проблему и производим ремонт люстры с дистанционным управлением дома

Содержание:

Устройство люстры с пультом

Самый главный вопрос – для чего люстре пульт, если есть выключатель? И нужен ли выключатель вообще, если есть пульт? В данной части статьи отвечу на эти вопросы.

Пульт нужен, чтобы переключать дистанционно различные режимы работы люстры. Как правило, в люстре, которая управляется с пульта, есть несколько световых групп – 2 или 3 группы светодиодного освещения, для создания различных световых эффектов, и 1 или 2 группы галогеновых лампочек, собственно для освещения.

Каждая группа питается через свой блок питания (адаптер, или электронный трансформатор), за исключением тех редких случаев, когда используются лампочки на 220В.

На фото обозначены устройства, из которых состоит схема люстры:

Как устроена светодиодная люстра

Управление в пульта осуществляется по радиоканалу. Это означает, что вовсе не обязательно направлять пульт прямо на люстру, как мы это делаем при управлении телевизором. Радиоканал состоит из приемника (контроллера) и передатчика (пульта дистанционного управления).

Дальность действия такого пульта  может быть разной, всё зависит от потребностей клиента. Например, для небольшой люстры в стандартной квартире подойдёт пульт управления с дальностью до 10м, а для люстр, применяемых в общественных местах, используются пульты с дальностью 100м.

Пульт всегда используется в паре с приемником, они настроены на одну частоту. И продаются они одним комплектом. Приемник дает питание на контроллер, который и создает световые и цветовые эффекты, выдавая различные сигналы на светодиоды. Светодиоды, как правило, применяются разных цветов, и вкупе с блестяшками и стекляшками (или даже хрусталём) создают весьма красивые световые и цветовые эффекты.

Как правило, приемник и контроллер находятся в одном корпусе и могут называться дистанционным выключателем, беспроводным пультом управления, и т.п.

Минимальное количество групп такого выключателя – одна, чаще встречаются двух- или трехканальные. Больше трёх каналов я не встречал.

Эффекты переключаются нажатием кнопок на пульте.

А как же выключатель? Во первых, он нужен для своего основного дела – выключать люстру. Иначе говоря, через него на люстру подается питание, и иногда гораздо удобнее выключить люстру выключателем, чем с пульта, который ещё надо найти и взять в руки.

Кроме того, контроллеры делают так, что при каждом включении (подаче питания) включается новый световой эффект. Так что, выключатель – это ещё и переключатель световых режимов. И в принципе, даже если пульт потерян или “сели” батарейки, люстрой можно управлять вполне сносно.

Кроме контроллера с приемником, в корпусе люстры располагаются электронные трансформаторы и блоки питания для светодиодных и галогенных ламп.

Всё будет показано ниже, на фото.

Хватит теории, переходим к практике.

Установка потолочной люстры

В старых квартирах потолочные люстры с пультом или без подключаются очень легко, в сравнении с новостройками. Обычно посредине потолка есть отверстие для крюка и около него – провода. На стене расположен двухклавишный выключатель, к которому подключено такое же количество проводов, чаще три. Если выключатель люстры одноклавишный, значит, третий провод отведен в сторону и изолирован, а у люстры будет только один режим освещения. Обычно такой способ подключения люстры на потолке бывает в квартирах старого образца во всех помещениях, кроме гостиной.

Многие люстры советского времени работали с тремя режимами освещения. Такие светильники состоят из двух электрических проводов, в каждом находится группа светильников, подключенных параллельно друг с другом. Один провод, выходящий из люстры общий для остальных. Если появляется напряжение между общим и любым другим, работают обе группы.

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель (блок управления) можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные контакторы).

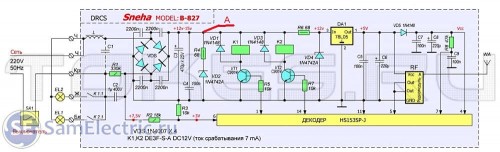

Схема контроллера приведена ниже:

Схема контроллера для люстры с пультом управления Sneha B-827

Схема взята мной с сайта www.tokes.ru, спасибо!

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:

Схема контроллера светодиодной люстры, разбитая на части для легкого понимания

Рассмотрим каждую часть по отдельности.

1. Силовое питания и коммутация

В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.

Катушки реле входят в 3-ю часть схемы.

Ноль и фаза поступают дальше.

2. Схема питания 220 – 12 В

На эту часть приходит напряжение 220В, ноль и фаза. Ноль проходит на диодный мост через дроссель, который в некоторой степени устраняет высокочастотную помеху по питанию, которая может приводить к сбоям. Для этой же цели служит конденсатор С1.

Фаза на диодный мост приходит через гасящий конденсатор С2, который для безопасной работы зашунтирован резистором R1.

Каждый диод диодного моста также зашунтирован конденсатором, для минимизации высокочастотной составляющей питающего напряжения.

Выход диодного моста нагружен на конденсаторы фильтра С3 и С4, которые служат для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста. Напряжение стабилизируется цепочкой из последовательно соединенных стабилитрона VD2 на 12В и ограничительного резистора R4.

В результате в точке А образуется напряжение постоянного тока 12,5-15В по отношению к нулевому проводу (минус диодного моста).

3. Ключевые транзисторы

Ключевые транзисторы – это по сути усилители дискретного сигнала, который поступает с декодера. Они включены по классической схеме.

4. Схема питания 12 – 5 В

Далее напряжение 12В поступает на схему стабилизации питания +5В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой из резистора R6 и стабилитрона VD4 на 12В и подается на интегральный стабилизатор 78L05. Далее, стабилизированное напряжение +5В дополнительно фильтруется конденсаторами С5 и С6, поскольку нужно особое качество постоянного напряжения.

5. Радиомодуль

Напряжение питания +5В поступает на питание радиомодуля. Назначение радиомодуля – принять из радиоэфира сигнал от пульта управления, и выдать его в таком виде, чтобы его мог раскодировать декодер.

6. Декодер радиосигнала

Декодер получает сигнал на частотах, каждая из которых соответствует заранее обозначенному сигналу. Что творится в декодере – секрет фирмы, даташит на микросхему HS153SP-J найти не удалось.

“Продукт жизнедеятельности” декодера радиосигнала – дискретные напряжения порядка +5В, которые открывают ключевые транзисторы.

Кому будут интересны аспекты работы схемы, о которых я не сказал, либо есть чем меня дополнить и попрекнуть – пишите в комментарии!

Виды неисправностей и их причины

Чтобы успешно произвести ремонт люстры с пультом, нужно сначала изучить виды неисправностей и то, что их спровоцировало.

Наиболее частые поломки

К типичным неприятностям, из-за которых приходится делать ремонт люстры с пультом, относится:

  • полное либо частичное отсутствие освещения;
  • самопроизвольное отключение светильника;
  • кратковременное мигание;
  • выход прибора из строя.

Спровоцировать поломку может температура, превысившая отметку 50°, разрыв контакта — или нити, или держателя, его отслоение. Выгорание диодов происходит из-за перенапряжения в сети, перегорания (пробоя) конденсатора. Эти поломки характерны для недорогих плат. Другие потенциальные причины:

  • короткое замыкание;
  • некорректное подключение к цепи;
  • неправильно реализованная схема подключения устройства.

Поломки и вызывающие их факторы

Так как любая неисправность имеет определенные причины, то связь установить необходимо в первую очередь.

  1. Нет реакции пульта на прикосновение. Помимо неисправности батареек неприятную ситуацию способны спровоцировать засоренные контакты, нуждающиеся в очистке, плохая работа радиореле из-за низкого качества, постепенной деградации конденсатора. Этот дефект требует замены.
  2. ПДУ, начинающий работать только со второй или третьей (пятой) попытки, либо реагирующий только вблизи. Эту неисправность могут вызывать некачественные батарейки либо неисправное реле, прерывание шлейфа диодов из-за плохого контакта, его плавления.
  3. Сбои стационарного выключателя. В этом случае виновато окисление проводов, некорректно подобранная электрическая схема, постоянные скачки напряжения, перегрев. Проблему нередко вызывает сбой в работе трансформатора, плохой выключатель, неправильная эксплуатация.

Отказ от работы лампочек и/или светодиодов — самая «популярная» неожиданность. Эту поломку провоцирует сбой в сети либо выход из строя блока питания, перегорание элементов из-за низкого их качества, перегрева устройства. В любом из этих случаев требуется замена ламп либо проверка блока. При разной интенсивности света приборов в линейке также рекомендуют их полную замену.

Если люстра со светодиодами не включается, возможно, что виновником стало плохое соединение, некачественная проводка в любом месте электрической цепи. Чтобы не столкнуться с такой проблемой, проверку устройства перед покупкой, включая работу пульта ДУ, делают обязательно.

Проверяем пульт и контроллер

Если лампа перестала работать и не включается от пульта. Как уже было сказано выше, первым делом следует заменить батарейки. Если такая махинация не помогла решить проблему и прибор не включается, тогда следует переходить к проверке работоспособности этого пульта и самого контроллера.


Если у вас есть дополнительный пульт, который подходит к контроллеру, можно использовать его в качестве тестера. Если и с его помощью ничего не вышло, тогда неисправность пульта можно отложить в сторону, проблему заключена в устройстве управления всей схемой.

Проверьте правильность подключения контроллера, возможно, его изначально подключили неправильно. Убедитесь, что входящая полярность соответствует норме, и провода подключены как указано в инструкции. Также проверьте качество подключённых проводов, надёжно ли они соединены.

Проверяем работоспособность светодиодов

Светодиодные лампочки очень часто подвергаются поломке из-за неправильного использования. Они состоят из множества разных деталей, которые изнашиваются при повышенном входящем напряжении или неправильно подключении.


Самым простым способом проверить работоспособность лампочки, подключить её к другому прибору. Только следует убедиться, что он абсолютно исправен и работает нормально. Также для проверки можно использовать специальный или сделанный своими руками светодиодный тестер.

Он отлично подходит для лампочек с нестандартным цоколем. Ремонт светодиодов невозможен, их следует заменить, в случае, когда они перестают функционировать.

Контроллер, пуль ДУ

Если осветительный прибор успешно включается посредством коммутационной аппаратуры, а на пульт управления не реагирует, значит, проблема кроется в его поломке. Вместо нерабочего пульта, следует по возможности задействовать другой

Важно, чтобы он подходил к радиоуправляемому блоку (контроллеру). Еще одно решение – исключить из схемы питания этот узел, тогда люстра будет включаться посредством выключателя

Чтобы определить, работает ли контроллер, нужно демонтировать его и проверить мультиметром напряжение на выводах. Прибор должен показать 220В, в противном случае придется разбирать этот блок.

В этом случае нужно удалить этот элемент и припаять аналог с эквивалентными параметрами.

Контроллер и пульт управления

Есть и другая распространенная проблема. Со временем участок крепления реле теряет функциональность. Причин тому две: большие пусковые токи, невысокое качество пайки. Решить проблему также можно, самостоятельно заменив реле или восстановив его на своем месте, но с более качественной пайкой.

Проверка светодиодов

Чтобы определить, почему не работает люстра, часто приходится проверять блоки осветительных элементов, один из которых состоит из диодных излучателей

Их легко самостоятельно установить в разъемы, важно соблюдать при этом полярность. Излучатели соединены последовательно

Это обычно приводит к тому, что все они перестают гореть, когда выходит из строя всего один диод. Проверить работоспособность источника света можно с помощью тестера.

При замене следует подбирать излучатели с аналогичными параметрами, так как в противном случае блок питания не выдержит возросшей нагрузки. Осветительный прибор с пультом управления часто не работает по причине сгоревшего питающего элемента светодиодного блока, что легко проверить, подключив этот узел напрямую к сети 220В.

Галогенные лампы

Если не горят источники света, причины может быть всего две: перегорели сразу все лампы, что маловероятно, или требуется замена блока трансформатора. Подключив данный узел к выделенному источнику питания 220В, можно наверняка узнать, почему не включается свет. Если ни одна из ламп не горит, вероятнее всего, проблема кроется в неисправности питающего элемента.
Подтвердить данную версию можно, проверив лампы.

В случае, когда выяснилось, что источники света не горят по причине выхода из строя блока трансформатора, его можно демонтировать. На замену подбирается аналог с эквивалентными параметрами

На протяжении всех работ следует осторожно обращаться с галогенными лампочками

Их особенность заключается в том, что при попадании на поверхность колбы любых загрязнений после включения осветительного прибора с пультом управления на данном участке происходит выгорание вещества. А это, в свою очередь, приведет к перераспределению температуры по поверхности лампы, в результате она перегорит. Поэтому замена источника света данного типа должна производиться при непрямом контакте с колбой: с применением салфетки, ткани без ворса.

Где искать запчасти?

Если осветительный прибор с пультом управления не включается и требуется выполнить ремонт, наверняка в процессе выяснится, что некоторые элементы основных узлов необходимо заменить. При отсутствии большого опыта в подобных работах возникнет вопрос, где можно приобрести нужные детали. Здесь многое зависит от того, какие именно запчасти требуется найти.

Например, мелкие элементы схем, типа реле, конденсаторов можно искать как на радиорынке в своем городе, так и в специализированных магазинах. Как правило, стоит большинство подобных деталей дешево.

Технологии производства осветительных приборов постоянно развиваются, что позволяет каждому хозяину сделать свое жилище более уютным и комфортным. Сегодня популярность приобретают люстр ы, для управления которыми применяется пульт дистанционного управления. Такие люстр ы удобны в быту, просты в эксплуатации, легко . Однако, как и большинство дешевых китайских изделий, они периодически ломаются, и в этих случаях необходим ремонт люстр ы. Многие хозяева, не разбирающиеся в электронике, обращаются к мастерам. Тем не менее, зная общее устройства таких осветительных приборов и обладая навыками электротехнических работ, вполне возможно собственноручно выполнить ремонт люстр ы с пультом управления.

Схема подключения люстры с пультом

Основным элементом конструкции является контроллер коммутации сигналов. Чаще всего это неразборная коробка, на которой приведены сведения о подключении светодиодов – LED, или галогенных ламп – Н. На китайских контроллерах информация может быть иероглифами с плохим дублированием на английском.

На блоке приведена схема подключения каналов

Такие приборы могут иметь обозначения «Wireless Switch» или «Control Switch», что обозначает коммутатор, управляемый с пульта. Наиболее популярные модели Y-2E и Y-7E. Если найдется одна из моделей, то можно считать, что с контроллером в люстре повезло. Модель Y-7E наилучшим образом подходит для домашних светильников с управлением от пульта.

В его структуру входят:

  • Три канала управления, два из которых по 1000 Вт соответственно, под галогенки и светодиоды для люстры, один – 200 Вт под люминесцентные источники света;
  • Система коммутации входного переменного напряжения 240В;
  • Приемник, обеспечивающий захват управляющего сигнала с пульта на расстоянии до 8 м.

К сведению! В более мощных моделях могут использоваться три канала по 1 кВт.

Схема подключения разных типов светильников к своему каналу приведена ниже.

На входе в контроллер используется пара проводов синего и коричневого цвета, это стандартная расцветка для цепи входного напряжения. Если есть сомнения в правильности подключения потолочных проводов к блоку микроконтроллера, можно дополнительно поискать надпись INPUT или вход.

Важно! Отдельно выведена антенна, как правило, это короткий отрезок провода в плотной белой оплетке. Его трогать нельзя.

Как подключить светодиодную люстру

Сам факт использования в приборе освещения универсального контроллера упрощает задачу, так как прибор в паре с пультом можно снять с люстры и использовать в любом другом светильнике. Кроме того, существует возможность использовать люстру для одного типа источников света — галогенок или светодиодов, без ущерба конструкции. Нужно лишь угадать, какой паре контактов соответствует кнопка на пульте.

Блок для светодиодной люстры без пульта

Другое дело, если подключение светодиодной люстры выполняется с помощью моноблока, имеющего лишь одну пару выводов. Как правило, ввод в блок выполнен проводами произвольного цвета. Так как контроллер не заземляется, то нет особой разницы, куда паять ноль и фазу. На выходе у китайца присутствует пара цветных проводов без обозначений.

Совет! Даже если на коробке есть маркировка «+» и «-», перед тем как подключать провода, идущие на светодиодный светильник, нужно обязательно проверить полярность мультиметром.

Кроме того, до сборки и подвеса люстры необходимо проверить, как работает пульт, не греется ли блок под нагрузкой. Отдельно проводят тесты на дальность срабатывания сигналов от пульта.

Как подключить галогенную люстру с пультом управления

Порядок подключения ничем не отличается от светодиодного варианта. Единственным дополнением является установка понижающего трансформатора для галогеновой лампы.

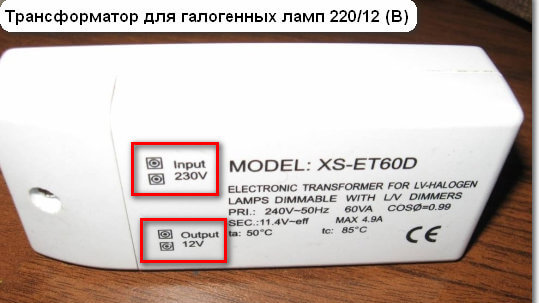

Внешний вид понижающего трансформатора приведен на фото.

Мощность транса должна быть больше общего потребления ламп

Количество электронных преобразователей равняется числу галогенок, как правило, для каждой группы ламп используется один или два блока, в зависимости от мощности и схемы подключения.

Характерные неисправности люстры

Неисправности, связанные с люстрами, оснащёнными дистационным управлением, имеют характерные черты. Основные поломки, которые часто встречаются:

  • Не реагирует на пульт;
  • Не реагирует на стационарный выключатель;
  • Не светятся определённое количество светодиодов или галогенных ламп;
  • Выполняются несколько команд с пульта и перестаёт реагировать на команды;
  • Не реагирует ни на пульт, ни на стационарный выключатель.

Нет реакции пульта

Причин может быть несколько. Возмите смартфон, включите режим камеры, наведите пульт на камеру и нажимайте кнопки. Если он работает, то вы увидите на экране яркое белое моргание. Если нет — значит, его надо ремонтировать.

Определить причину неисправности можно, выполнив следующие действия:

  • Проверка батареек;
  • Проверка дорожек платы пульта;
  • Проверка и чистка контактных площадок платы.

Нужно открыть отсек, где установлены батарейки, и достать их. Проверить напряжение батарейках мультиметром, если оно ниже нормы — заменить батарейки.

Если дальше световой прибор не реагирует на пульт, возьмите и разберите его, просмотрите внимательно дорожки печатной платы, места паек — вокруг них могут быть кольцевые трещины, если они есть — пропаяйте. Почистите контактные площадки.

Если пульт работает, значит, причина в конроллере управления люстрой. Снимите люстру, достаньте блок контроллера, разберите его и увидете плату RF-приёмника. Проверьте все конденсаторы на плате и контакты паек, желательно все конденсаторы заменить, так как со временем ёмкость их падает, и они дают утечку. Проверьтеть контакты возле фотоэлемента, они часто теряются, если надо — пропаяйте. Проверьте китайский фотоэлемент на предмет трещин.

Если всё обнаруженные неполадки устранены, а RF-приёмник не заработал, значит, вышла из строя микросхема RF-приёмника. Замените микросхему или купите новый RF-приёмник.

Неккоректная работае с пульта

Если со стационарного выключателя работают все режимы, а с дистанции сначала срабатывают выбранные режимы, а потом световой элемент перестаёт реагировать на команды, то проблема в плате контроллера управления. На ней находятся металокерамические конденсаторы, которые напоминают толстенькие подушечки — именно их и надо заменить.

Неполадки со стационарным выключателем

Если люстра включается с дистанционного пульта управления и не реагирует на стационарный выключатель, это значит, что контроллер управлением исправен и электронные трансформаторы тоже. Иначе бы с пульта она не работала при условии исправности пульта и блока контроллера управлением. Надо взять мультиметр и прозвонить все соединения выключателя с блоком контроллера, предварительно всё обесточив. Найти обрыв и устранить.

Не светятся светодиоды и лампы

Если не светятся все светодиоды, значит, не работает контроллер управления. Если не светится определённое число, значит, вышел из строя один или несколько светодиодов, или один из двух электронных трансформаторов, который питает свою линейку светодиодов. Светодиоды соеденены последовательно, и если один сгорел, то цепь разрывается, и остальные тоже не светятся. Проверьте светодиоды. Найдите сгоревший и замените.

Если используются галогеновые лампы, надо проверить электронные трасформаторы, к которым они подсоединены. Затем проверить сами лампы: обычно они соеденены паралельно и легко прозваниваются мультиметром. Наидите неисправную и замените.

Светильник не включается

Если люстра не срабатывает ни от пульта управления, ни от стационарного выключателя, скорее всего, вышел из строя блок управления люстрой. Обычно своё предназначение блок управления люстры выполняет очень надёжно, но из-за перепадов напряжения выходит из строя микросхема блока управления, выгорают проводящие дорожки на плате. Откройте блок, держа плату одной рукой. В другую руку возьмите увеличительное стекло, с помощью которого внимательно расматрите металлизированные дорожки на предмет повреждений и микротрещин. Повреждённые элементы можно восстановить.

Диагностика и ремонт светодиодных люстр с пультом управления особых трудностей не вызывает. Вы сможете сэкономить значительную сумму денег, отремонтировав люстру самостоятельно и не прибегая к помощи специалиста.

Отказывается повиноваться пульт

Нередко ремонт люстры с пультом начинают и заканчивают ПДУ. Чтобы проверить его, рекомендуют взять смартфон, включить в «теле» режим камеры, затем навести на него пульт и понажимать кнопки. Если прибор находится в рабочем состоянии, то на экране появится яркое белое моргание. Если ничего не происходит, то пульт придется ремонтировать. Чтобы определить причину, проверяют:

  • батарейки;
  • дорожки платы;
  • ее контактные площадки.

Сначала открывают отсек с батарейками, вставляют в него новые элементы, либо сначала проверяют напряжение мультиметром. Если значение ниже нормы, то их заменяют новыми аккумуляторами. Когда результата нет, прибор остается в нерабочем состоянии, пульт разбирают, тщательно осматривают дорожки печатной платы, а также все места паек. При обнаружении кольцевых трещин их пропаивают. Контактные площадки очищают.

Если оказывается, что пульт находится в рабочем состоянии, то одним из подозреваемых становится контроллер управления. В этом случае люстру снимают, достают блок контроллера, затем его разбирают и осматривают плату приемника сигнала (RF). Проверяют контакты паек, все конденсаторы. Последние рекомендуют заменить, так как со временем емкость их падает, возникает риск утечки.

Затем проверяют другое слабое звено — контакты возле фотоэлемента. Если обнаруживают потерю, то ее восстанавливают пайкой. Дополнительно проверяют фотоэлемент на наличие трещин. В том случае, когда все неполадки устранены, но приемник все-таки отказывается работать, можно сделать вывод о выходе из строя микросхемы. Варианта есть лишь два — ее замена либо покупка нового приемника.

Что делать, если светильник не работает совсем?

Если люстра с пультом управления не включается совсем, то ваши действия должны принять следующий порядок:

  1. Проверьте, есть ли напряжение в сети (воспользуйтесь мультиметром);
  2. Если оно есть, то проверьте, функционируют ли лампы;
  3. Проверьте, целы ли предохранители. Если они неисправны, замените новыми;
  4. Проверьте, нет ли короткого замыкания, все ли провода целы. Если нет, то исключите замыкание и соедините провода между собой, замотав изолентой оголенные и скрученные между собой концы.

Если все перечисленное выше исправно, то проверьте контроллер люстры с помощью мультиметра. Поменять его – довольно дорого, но это дешевле, чем поменять люстру целиком. Если покупка нового контроллера для вас неприемлема, подключите люстру с помощью выключателя.

Проблемы при синхронизации светильника сатурн с пультом 2016 года выпуска.

Самая простая причина — это севшая батарейка. Проверьте индикатор у пульта. При нажатии кнопок он должен светиться постоянно. Если моргает, или вовсе не светит — замените батарейку. В пульт идут батарейки типа CR 2032, CR 2025, CR 2016. В зависимости от производителя батареек, или если батарейка не совсем новая, модель CR 2016 может не сработать.

Следующая причина — не синхронизируется пульт через кнопку 7, как написано в инструкции

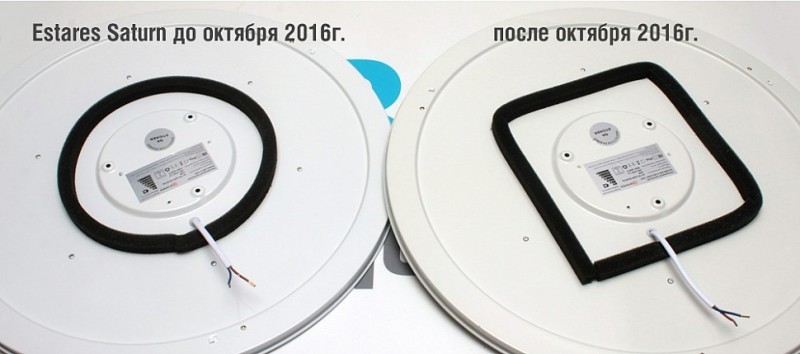

Обратите внимание на тыльную (металлическую) часть со светодиодами. Если черная прокладка наклеена в форме квадрата, значит через кнопку 7 пульт и не синхронизируется.

Это новая партия светильников, которая пришла в октябре 2016г. В этой партии «умные Китайцы» перепрограммировали пульт, а инструкцию оставили старую. Такой светильник синхронизируется по инструкции, но только через кнопку М1 или М2 (бывшие кнопки памяти). Кнопка 7 с радиоволнами теперь запускает режим демонстрации. Кнопка М2 — заблокирует пульт, если он был настроен через кнопку М1, или наоборот. Если Вы случайно заблокировали пульт кнопкой М1 или М2, просто пересинхронизируйте его заново. Как Вы понимаете, кнопки памяти в таких светильниках больше не работают. Эта проблема была только у saturn 60w. Во второй половине ноября 2016г. пришла новая партия светильников almaz 60w, естественно с такими же симптомами и старой инструкцией по настройке. Ведь отличаются они только формой рассеивателя, все остальное в них абсолютно одинаковое: и функции, и тыльная часть, и пульт.

ВАЖНЫЙ МОМЕНТ!!! По каким-то непонятным причинам, в партиях светильников с черной прокладкой в форме квадрата, попадаются светильники (очень редко), которые синхронизируются через кнопку 7. Пробуйте разные варианты.

Расчеты сопротивления источника и светодиодов

Теперь для интереса посчитаем выходное сопротивление источника питания и сопротивления светодиодов. В расчетах участвуют – старый добрый Ом со своим знаменитым законом и формула делителя напряжения.

Итак, для случая на 30 светодиодов имеем:

  • Напряжение холостого хода источника тока – 305 В,
  • Напряжение источника тока под нагрузкой – 107 В,
  • Ток в цепи (да, ещё старина Кирхгоф со своим 1-м законом!) – 0,02 А.

Чтобы расчеты были понятнее, прилагаю схему:

Схема для измерения сопротивлений

Предполагаем, что на вход схемы подается напряжение от идеального источника ЭДС с нулевым внутренним сопротивлением. Реальный источник электричества имеет внутреннее сопротивление Ri, которое мы сейчас посчитаем.

При измерении напряжения холостого хода Uн = Uхх = 305 В, поскольку входное сопротивление вольтметра гораздо больше внутреннего сопротивления источника Ri.

При подключении нагрузки Uн = 107 В, значит, напряжение, падающее на внутреннем сопротивлении источника Ri, равно 305 – 107 = 198 В.

Зная ток, посчитаем внутреннее сопротивление:

Ri = 198 В / 0,02 А = 9900 Ом.

Много это или мало? Всё познается в сравнении. В данном случае – в сравнении с сопротивлением нагрузки:

Rн = 107 В / 0,02 А = 5350 Ом.

Это – сопротивление последовательно соединенных светодиодов, когда через них протекает ток 0,02 А. Значит, сопротивление одного светодиода равно 5350 Ом / 30 = 178 Ом.

Мы видим, что сопротивление источника электропитания больше сопротивления нагрузки. Значит – перед нами – источник тока. То есть, при изменении сопротивления нагрузки (количества светодиодов) в некоторых пределах ток почти не меняется.

Можно посчитать сопротивление диодов, когда их 22 штуки, оно будет меньше из-за того, что ток будет больше, а вольт-амперная характеристика диода нелинейна.

Ладно, что-то мы отклонились от темы.

Теперь – обещанный десерт.
