Самостоятельно ремонтируем led подсветку в телевизоре lg

Устранение неисправности

Чтобы получить доступ к светодиодной ленте, нужно удалить пластиковую рамку, предварительно убрав крепления. Также нужно снять пленки, рассеивающие свет. В телеприемниках с LED-подсветкой светодиоды подключаются последовательно, а значит, если один из них поврежден, остальные гореть не будут. Чтобы устранить поломку, нужно заменить светодиод на новый. Если нет следов подгорания, потребуется проверить каждый по отдельности.

Тестирование планки

Чтобы не тестировать все светодиоды, можно подавать напряжение отдельно на каждую планку. Если лампы на ней целы, она будет светиться. В противном случае нужно прозвонить каждый светодиод на планке. Обычно на ней имеются контакты для подключения мультиметра. Подсоединять щупы следует с соблюдением полярности. При верном подключении целый светодиод светится. Если мультиметр подключен правильно, а лампа не горит или демонстрирует короткое замыкание, это говорит, что она неисправна.

Замена

Чтобы устранить испорченный элемент, нужно снять с него отражающую линзу. Планка закреплена двусторонним скотчем, поэтому для демонтажа нужно прогреть ее феном. Далее следует надежно зафиксировать деталь и прогреть паяльным феном снизу возле светодиода до тех пор, пока не расплавится олово, и лампу не получится отсоединить. Впаивается новый светодиод таким же способом либо очень тонким паяльником.

Если в процессе работы снимаются линзы, нужно учитывать, что они закреплены компаундом – полимерной смолой, выполняющей роль защиты и изолятора

Отсоединять их следует очень осторожно, а устанавливать на прежнее место — с помощью суперклея и в том же положении, чтобы не нарушить фокусировку. Существует еще один способ замены, который актуален, когда расплавить испорченный светодиод практически невозможно

Необходимо при помощи ножовки по металлу выпилить неисправную лампу вместе с частями планки по обеим сторонам. Эти же действия нужно выполнить с новой деталью. После этого необходимо снять краску с дорожек на куске со светодиодом и на планке и аккуратно их спаять.

Завершение ремонта

Завершив работы по замене светодиодов, перед полной сборкой телевизионной панели нужно подключить к планкам напряжение и проверить, горит ли лента

Если все лампы исправно функционируют, необходимо восстановить телеприемник в обратном порядке, выполняя все действия максимально осторожно

После того, как техника собрана, нужно установить ее на исходное место, подключить к сети и включить. Если изображение хорошее, на матрице нет светлых либо темных засветов, а также каких-либо пятен, это говорит о правильно выполненной работе и успешном завершении операции по ремонту LED-подсветки.

Замена светодиодов

Потребителям уже известно, что если их телевизор LG не показывает изображение, но при этом есть звук, то всё дело в освещении экрана — не работает диодная подсветка. Но, для многих, ремонт диодов подсветки LED — настолько сложное дело, что они предпочитают замену экрана целиком.

Такое решение может иметь свои достоинства, но всё же ремонт подобных поломок LED телевизоров не обязан быть слишком дорогим. Хорошей альтернативой ремонту каждого диода является их простая замена.

Единственная сложность — найти подходящую деталь для телевизора LG. Дело в том, что оригинал — достаточно дорог. В то же время, замена есть не на каждом радиорынке и не в каждом магазине. В качестве замены можно использовать те, что стояли на сломавшемся устройстве, но их необходимо проверить на работоспособность.

https://youtube.com/watch?v=9EOdCn0KSXc

Первым делом при замене отсоединяют пластины старых диодов. Поскольку крепят их с помощью специального двустороннего скотча, то для отсоединения тот прогревают или мощным бытовым, или паяльным феном. Планку фиксируют в держателе, после чего направляют включённый на нужную мощность прибор и ждут пока расплавится олово на скотче. Впаивание происходит точно так же, что избавляет от опасности повреждения заменой детали.

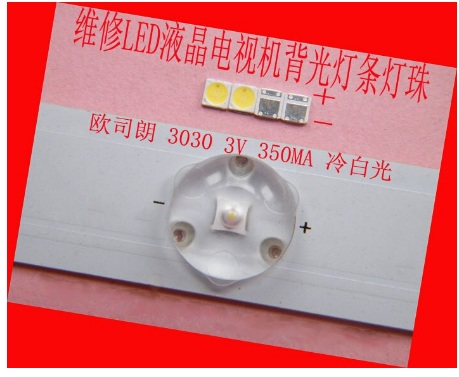

В некоторых случаях лампы имеют большую минусовую площадку в сравнении с положительной. В таком случае место контакта перед впайкой подрезают до нужных размеров.

Небольшое повреждение краски при ремонтных работах легко исправить, купив в магазине баллончик подобной. Для приклеивания линз использую суперклей

Очень важно при ремонте LG своими руками соблюдать все нюансы. Иначе, можно сделать хуже

При этом, работники сервисного центра, обнаружив непрофессиональное вмешательство могут запросить для исправления ситуации большую цену.

Определим неисправность в телевизоре с фронтальной подсветкой.

Итак теперь перед нами Philips LED Smart TV – 55.

Прежде чем разбирать телевизор, чтобы подтвердить неисправность, я включил телевизор, чтобы увидеть саму неисправность. Действительно, есть изображение и звук, но изображение не было видно из-за отсутствия подсветки. Вы должны внимательно посмотреть или зажечь фонарик, чтобы увидеть изображение на панели дисплея. Это подтвердило, что сигнал идут на материнскую плату, T-con и светодиодную панель. Затем я подтвердил, отправляла ли материнская плата сигнал включения черного света на блок питания (БП). Для этого мне нужно было разобрать крышку, чтобы это выяснить.

Блок питания (БП) для подключения к материнской плате. Проверка сигнала от материнской платы к БП на CN203 после включения телевизора на BL_ON. Сигнал или 4,3 В постоянного тока присутствовал.

Этот тест подтвердил, что материнская плата работает, и следующий шаг должен подтвердить, есть ли выход на светодиодные полосы от блока питания.

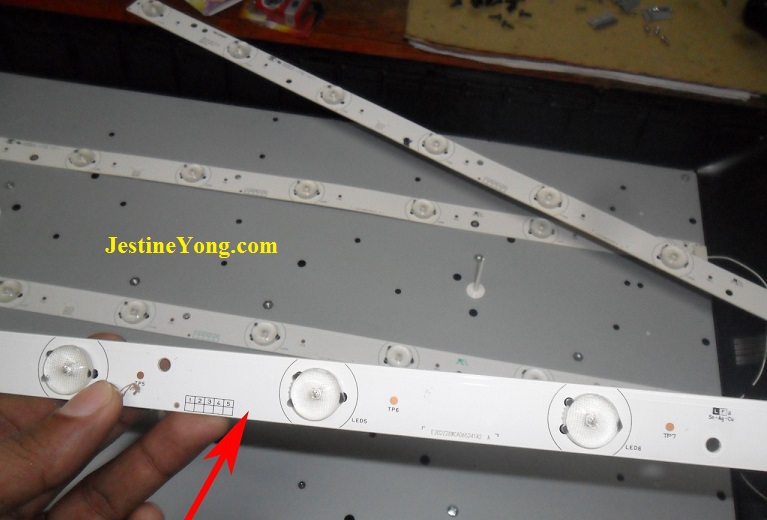

Есть 2 пары (CN301) светодиодных лент – LED1 + и LED2 +. Первый (LED1 +) был протестирован на напряжение 130 В постоянного тока, а второй (LED2 +) получал 113 В постоянного тока от блока питания. Эти результаты показали, что один набор светодиодных ламп имеет более высокое напряжение, чем другой, что подразумевает, что в светодиодных лентах может быть неисправность. Окончательный тест заключался в том, чтобы определить, какая светодиодная лента не вызывает подсветку телевизора.

Светодиоды, подключенные к LED1 +, имели 2 светодиода, которые не горят при использовании тестера светодиодной подсветки, проверяющего каждую полосу за раз.

Итак мы выяснили что причина неисправности в светодиодах. Теперь нужно решить для себя покупать новый светодиодный модуль или впаять новые светодиоды самостоятельно. Для этого нужно определить Какие светодиоды в телевизоре.

Определяем тестером рабочее напряжения и тип этого светодиода. Далее нам потребуются эти характеристики для подбора и покупки нового светодиода. Ошибиться  очень легко, возможно в данном случае купить новый светодиодный модуль будет куда проще и надежнее.

Подведем итоги. Мы выявили неисправность светодиодной подсветки и определили Какие светодиоды в телевизоре их тип и характеристики. Теперь у нас два пути покупаем светодиоды и впаиваем их самостоятельно или приобретем новый светодиодный модуль полностью. Благо на Aliexpress выбор и того и другого очень большой

За несколько минут я нашел и готовые светодиодные модули для замены в телевизоре Philips LED Smart TV – 55, так и нашел отдельные светодиоды с линзами. Повторюсь главное это правильно определить какие светодиоды в подсветке телевизора.

Что нужно для устранения поломки

Для устранения неисправности пользователю потребуется инструмент, а также новые светодиоды. Купить светодиодную ленту в сервисном центре не получится — там их не заказывают и не продают. Есть возможность заказать такой товар у фирмы-производителя, но доставка займет очень много времени, да и цена будет слишком высокой. Лучший выход – поменять отдельно неисправные светодиоды.

На разных моделях одной и той же фирмы может быть различное количество светодиодов. Например, если на телевизоре LG c диагональю 32 дюйма 32LN540V-ZA всего 21 светодиод (3 ряда по 7 ламп), то на 32LB522U эта цифра может быть другой. Кроме того, чем больше диагональ, тем большее количество светодиодов используется для подсветки матрицы. Например, на телевизоре Samsung UE40ES5507K установлено 112 лампочек. Поэтому определить количество элементов в своем телеприемнике можно, только разобрав его.

Причины выхода из строя подсветки

Качественное телевизионное оборудование способно проработать достаточно долго, соответственно проблемы с подсветкой появляются спустя внушительный отрезок времени. К сожалению, этого нельзя сказать о китайских производителях.

Почему нет подсветки? Существует несколько причин появления неисправности, проанализируем каждую из них:

1. Перегорела определенная линейка диодов. Светодиоды характеризуются последовательным типом подключения, это означает, что если перестает работать один элемент, то вся комплектующая выходит из строя. Однако напряжение (примерно в 200 вольт) продолжает поступать на лампочки.

1. Проблемы с LED-драйвером. Изображение пропадает на телевизоре LG из-за того, что напряжение наоборот не подается на светодиоды, соответственно они не загораются.

1. Заводской брак. Порой не работает только один светодиод, но при этом экран ТВ-устройства не загорается.

1. Пользователь выставляет максимальную яркость изображения, что ведет к увеличению напряжения, как следствие диоды не выдерживают и перегорают.

1. Иногда некорректные настройки подаваемого на светодиоды напряжения – вина магазина, в котором вы приобретаете телевизор. Они пытаются привлекать покупателей яркой картинкой.

Теперь вы знаете, почему выходит из строя LED подсветка телевизора. Эта поломка встречается достаточно часто, но если соблюдать рекомендации производителя, можно существенно продлить эксплуатационный срок устройства.

Профессиональные ремонтники с помощью специального оборудования определят, какой именно модуль вышел из строя. Как обычному пользователю понять, что не работает подсветка экрана телевизора LG? Сейчас разберем азы диагностики.

Разборка изделия

Вне зависимости от модели, телевизионное оборудование оснащается тремя ключевыми платами: main, T-con и адаптером питания. Сразу после снятия крышки вы увидите их.

Разборка ЖК телевизора LG – крайне сложный и трудоемкий процесс, соблюдайте максимальную осторожность, поскольку присутствует риск повреждения других аппаратных элементов. Чтобы аккуратно разобрать ТВ, придерживайтесь следующих рекомендаций:

заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку;
прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу

В дальнейшем это негативно отразится на качестве изображения;
особое внимание следует уделить дешифраторам, если вы не будете соблюдать аккуратность, то просто оборвете шлейф.. Пошаговая инструкция по разборке телевизионного оборудования:

Пошаговая инструкция по разборке телевизионного оборудования:

1. Отсоедините шлейфы и выкрутите расположенные между ними болты, чтобы отсоединить и извлечь T-con плату.

1. Снимите металлические защитные элементы с дешифраторов. Для этого открутите крепления, расположенные по бокам и болты. В результате, дешифраторы будут держаться исключительно на резиновых креплениях.

1. Пришло время снять переднюю рамку устройства. Выкрутите винты по всему периметру и положите изделие на заднюю панель. Снимите рамку.

Переверните экран, придерживая при этом матрицу

Дешифраторы должны находиться сверху, можете отсоединить резиновые крепления, удерживающие их, главное делать все очень осторожно.

1. Отсоединяем матрицу и кладем ее на заранее подготовленный стол, чтобы она не мешала ремонту подсветки.

В принципе, разобрать ТВ-устройство сможет каждый желающий, главное быть при этом максимально аккуратным.

Разборка телеприемника

Действия по замене светодиодов выполняются одинаково на всех телевизионных панелях, будь то LG, Samsung, Philips, Toshiba или техника другой марки. Перед началом работы следует подготовиться: рядом со столом, на котором лежит телевизор, поставить второй, чтобы положить детали (матрицу, светодиодную ленту, панель). Затем нужно тщательно вымыть руки, чтобы не оставить грязь на матрице или фильтрах, которая после сборки телеприемника может плачевно сказаться на качестве картинки.

В любом телевизоре, независимо от приемника, есть три ключевых платы: main, T—con и адаптер питания. Они легко обнаруживаются сразу после снятия тыльной панели.

Чтобы разобрать телеприемник, нужно:

снять и вытащить T-con плату, предварительно выкрутив крепеж и разъединив шлейфы;

снять с дешифраторов металлическую защиту, отсоединив боковые крепежи и удалив болты, после чего их удерживать будут лишь крепления из резины;

выкрутить болты, удерживающие переднюю рамку, перевернуть телеприемник на тыльную сторону и снять рамку;

осторожно перевернуть телевизор, придерживая матрицу;
отсоединить резиновые фиксаторы, удерживающие дешифраторы;

снять матрицу и убрать в сторону.

Определим неисправность в ультратонком телевизоре.

Не всегда именно перегорание светодиодов приводит к выходу из строя телевизора. Часто случается, что из строя выходит блок питания или другие модули телевизора. Поэтому первым шагом должна стать общая диагностика телевизора.

Нашим первым примером станет ультратонкий телевизор LG. Определим какие светодиоды в подсветке телевизора.

Это модель LG. Очень сложно и слишком дорого. Я включил телевизор и включил светодиоды, но дисплей был темным

Как всегда, некоторые винты сзади и внутри телевизора были обнажены. Как видите, плата питания, плата логики, плата T-con и, наконец, плата драйверов светодиодов. Мое внимание было сосредоточено на светодиодной плате драйвера и светодиодной подсветке. Это тот, с металлическим щитом на нем

Первое, что нужно сделать, это убедиться, что напряжение попадает на все светодиодные модули. Поскольку индикатор режима ожидания включен, логическая плата на данный момент находится исправной. Проверил напряжение на плате питания и похоже все в порядке.

Если вы посмотрите на две стрелки сверху, вы увидите черный и красный провода. Это две основные линии электропередач на светодиоды. Там они получали напряжение, которое должно быть 12 DC на каждой стороне. Если плата получает правильное напряжение, а светодиодная подсветка не горит это означает две вещи. Либо один из светодиодов сгорел, либо плата получает напряжение, но не справляется с нагрузкой напряжения, вызванной опять же неисправностью светодиодов. Единственный способ выяснить это – вынуть светодиодные полосы проверить их и определить какие светодиоды стоят в подсветке телевизора.

Подготовка к работе

Для проведения ремонта LED телевизора понадобятся:

• профессиональная паяльная станция, дующая тонкой струей очень горячего воздуха, в дальнейшем — фен;
• флюс;
• немного олова для лужения контактных площадок;
• в зависимости от выбранной стратегии замены, небольшое количество тонкой медной проволоки;
• ножницы;
• пинцет;
• суперклей.

Понадобится и главный инструмент, прибор для проверки светодиодных линеек LED телевизоров. Это может быть мультиметр. Удобно действовать тестером с возможностью установки рабочего напряжения. Отлично себя показывает лабораторный трансформатор с тонкими контактными щупами. Как именно использовать эти приборы, будет понятно из следующих разделов.

Чтобы не повредить элементы матрицы и другие сложные компоненты телевизора, мастеру желательно подготовить себе много свободного пространства. Как минимум, два габарита экрана. На этой площади будет размещена отдельно матрица и блок светодиодной подсветки.

Важно! Оставлять отпечатки пальцев и другую грязь на линзах, светоотражателях, дисплее и защитной пленке нежелательно, поэтому нужно тщательно вымыть руки и очистить корпус телевизора. Не будет лишним запастись безворсовыми салфетками, надеть плотно застегиваемую чистую спецовку, работать в незапыленном помещении и применять антистатические браслеты.

Замена LED-подсветки в телевизоре LG

Для ремонта понадобится шуруповерт или набор отверток, тестер для определения работоспособности светодиодов и обычный бытовой фен. Также необходимо купить светодиодные ленты на замену. Марку лент для вашей модели LG можно узнать в интернете или спецификации к прибору. Там же обычно указывается, какие светодиоды подойдут, если в наличии нет оригинальных.

Цена одной полоски светодиодов — от 400 до 1500 рублей. Если заказывать на AliExpress, то 100-диодная полоса обойдется в 20 долларов. В целях экономии можно купить б/у ленты от разбитых телевизоров, только перед покупкой необходимо проверить их работоспособность.

Алгоритм ремонтных работ следующий:

1. Аккуратно переворачиваем телевизор экраном вниз и откручиваем шуруповертом или отверткой заднюю панель.
2. После снятия крышки вы увидите 2 платы-микросхемы. Отсоединяем шлейфы.
3. По периметру матрицы откручиваем винты и отстегиваем 4 пластиковые защелки.
4. Снимаем верхнюю часть экрана. Теперь видны полоски светодиодов.
5. При помощи тестера проверяем каждую полоску и определяем нерабочую.

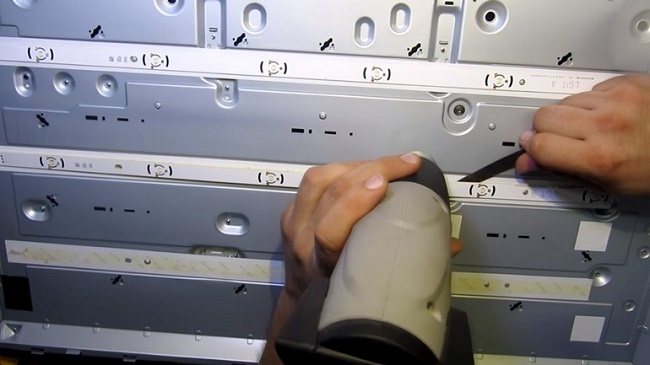

6. Берем фен, и включив его на минимальную мощность, направляем на место крепления ленты.
7. После расплавления клеящего состава светодиодная лента легко снимается.
8. На место устанавливается новая рабочая лента, которая крепится также при помощи фена.
9. Подключаем телевизор к электросети и проверяем работоспособность.
10. Если все работает и изображение появилось, значит можно производить сборку прибора в обратном порядке.

Важно! Иногда найти перегоревший элемент можно при помощи визуального осмотра — вокруг сгоревшего светодиода будут видны желтые или коричневые пятна нагара

Как проверить подсветку

Самый простой и действенный способ уже указан выше. Если при просвечивании экрана фонариком на нем видно изображение, можно даже не искать другие проблемы.
Дешифраторы, система питания, сигнальные шлейфы, графические процессоры и остальные ключевые узлы работают нормально. Неполадка возникла в подсветке или блоке ее управления.

Чтобы проверить подсветку, с телевизора нужно снять практически все. Но все это можно сделать аккуратно и быстро. Проверка подсветки состоит из двух этапов.

1. Нужно убедиться, что на структуру диодов подается напряжение. Эту задачу решает LED драйвер,
   отдельная цепь блока питания телевизора. Если на ее выходе нет напряжения, подсветка работать не будет.
2. Если на драйвере есть напряжение, при осмотре не обнаружено мест локального перегрева, отвалившихся проводников и повреждения токоведущих дорожек, приступают к проверке каждого из кристаллов.


Хотя для работ понадобится специальное оборудование, для его эксплуатации требуются только минимальные знания и навыки. В перечень приборов входит мультиметр, паяльник (воздушная паяльная станция) и острые щупы. А вот объем знаний несколько обширнее. От ремонтника потребуется умение проверять параметры участков цепи. Не лишними будут знания о базовых значениях напряжения, с которыми работают полупроводниковые кристаллы. Понадобится также аккуратность, сноровка и уверенные навыки пайки воздушным феном. Поэтому, если всего этого нет в наличии, приступать к самостоятельному ремонту не рекомендуется. Лучше обратиться в сервис за квалифицированной помощью.

Профилактика

Чтобы не допускать повторное появление неисправностей или не создавать лишнюю нагрузку на устройство, следует найти в нем такой параметр, как яркость подсветки. Его необходимо выставить на уровень 75 процентов. Тогда работа устройства будет производиться в нормальном режиме, на него не будет поступать повышенное напряжение, что даст возможность существенно продлить время его работы.

Если еще говорить о профилактике, то не будет лишним подключать устройство в розетку через специальное реле напряжения, которое убережет его от перепадов в электрической сети. Это также позволит продлить долговечность устройства и сделать его эксплуатацию максимально безопасной.

Еще одной профилактической мерой можно назвать применение только оригинальных комплектующих при ремонте или таких, что максимально подходят по своим техническим характеристикам к деталям, которые требуется заменить. Это позволит не нарушить баланс всех характеристик устройства и обеспечит его стабильную работу на длительный период времени даже после ремонта.

Что делать, если телевизор LG не включается, смотрите далее.

Возможные проблемы и способы их решения

Обычно ремонт дорогой техники осуществляется в сервисном центре, но иногда проблема может оказаться незначительной, и решить её можно самостоятельно. Рассмотрим несколько распространённых проблем и способы их самостоятельного устранения.

Не включается телевизор

Эта проблема самая распространённая, и сталкивается с ней чуть ли не каждый третий владелец телевизора LG. Не стоит сразу считать, что ТВ-приёмники некачественные, всё гораздо банальней. Возможно, сели батарейки на пульте или повредился электрический кабель. Проверьте плотность вхождения вилки в розетку и исправность самой розетки. Если элементарные меры не помогли и не исправили ситуацию, то нужно искать глубже, а именно в аппаратной части.

Нет изображения на экране

Если звук работает, а изображение не показывается, то, скорее всего, дело в подсветке. Как проверить LED-подсветку на телевизоре, описано выше в этой в статье. Причин может быть несколько:

• не подаётся ток к лампочкам, если используются газоразрядные лампы;
• диоды перегорели, если используются ленты со светодиодами;
• неисправны электроды развёртки.

Отсутствует изображение, но светится полоса

Тип полосы может быть различным: расположенными по вертикали и по горизонтали. Это говорит о том, что проблемы с электродом развёртки. Для подтверждения этого нужно подключить другое ТВ-устройство с работающей матрицей. Исправить такую ситуацию можно только полной заменой испорченной детали. Если на дисплее появилось пятно, а не полоса, то причина, скорее всего, такая же.

Если требуется ремонт подсветки

Ремонт подсветки нужно проводить в следующем порядке:

1. Перевернуть ТВ-устройство и выкрутить крепления на корпусе сзади.
2. Отключить шлейф от плат микросхем.
3. Убрать защёлки на матрице и выкрутить соединительные элементы.
4. Снять верхнюю часть экрана, чтобы получить доступ к диодам.
5. Проверить с помощью тестера работоспособность каждой полоски.
6. Выявить неисправную полоску.
7. При помощи горячего воздуха из фена прогреть скотч под полосками и удалить неисправные диоды.
8. Заменить поломанные диоды.
9. Протестировать подключение к току и поступление электричества.
10. Если нет проблем, то закрутить всё в обратном порядке.

Заменить матрицу

Матрица не ремонтируется, и при обнаружении неисправностей её попросту надо поменять. Признаками неисправности матрицы являются зависание телевизора LG, замедленный отклик на команды, отсутствие реакции на запуск приложений, включение и мгновенное отключение ТВ-панели. Производить замену матрицы лучше в сервисном центре.

Замена блока питания

Чаще всего наряду с подсветкой прекращает работать блок питания. Определить, что вышел из строя именно он, можно по следующим признакам:

1. Телевизор не включается.
2. Устройство не реагирует на пульт даже после замены батареек и проверки плотности вхождения вилки в розетку.

Проблема решается очень легко и быстро — заменой старого блока на новый.

Можно ли заменить подсветку самостоятельно?

Подсветка — достаточно простой электронный компонент. Состоит он из нескольких десятков или сотен светодиодов белого свечения. Обычно эти светодиоды объединяются в ленты, располагающиеся горизонтально либо вертикально с одинаковым расстоянием между собой. Например, на фотографии ниже показан модуль подсветки у телевизоров LG модельного ряда 42LA6230:

Каждая из 5 светодиодных лент имеет 10 светодиодов в своей конструкции, т.е. всего их 50. Ленты могут быть выпаяны из модуля подсветки и затем также легко заменены новыми.

Частный случай поломки подсветки — перегорание одного или нескольких светодиодов — показан на изображении ниже:

Отсюда видно, что светодиодные ленты расположены за экранным модулем телевизора. Т.е. их можно отремонтировать или заменить в любой момент. Но делать это без наличия опыта в ремонте деликатной электротехники не рекомендуется.

Выявление неисправности

Чтобы устранить неисправность, необходимо понять, действительно ли лента светодиодов является ее причиной. С этой целью нужно разобрать телеприемник и осмотреть его комплектующие.

Для диагностики нужно выполнить частичную разборку телевизионной панели и ряд замеров. Так, телевизор требуется положить вниз экраном на твердую поверхность, например, стол, накрытый покрывалом или простыней, чтобы не допустить повреждения матрицы. Далее следует снять ножку, а затем выкрутить весь крепеж, удерживающий заднюю крышку, и убрать последнюю в сторону. Если она не снимается, нужно отыскать болт, который не выкручен, и удалить его.

Теперь замеры. Сначала нужно проверить напряжение на драйвере. Если на выходе значение равно 220 вольт, это означает, что деталь исправна и подает питание на ленту. Далее нужно таким же образом провести диагностику подсветки. Если она неисправна, значение будет 100 вольт. Для ремонта пользователю потребуется снять матрицу.

Разбираем телевизор Philips Flat Tv 30pf9975

Задняя крышка крепится на 16 винтах по периметру, ещё 6 утоплены в довольно глубоких колодцах, ещё 2 над основным блоком разъёмов и 1 на боковом блоке разъёмов. Итого 25 винтов типа «звёздочка».

После снятия крышки увидим вот такую картину.

Здесь отчётливо выделяются две массивные балки крепления телевизора, их тоже надо снять. Около левой балки под металлической крышкой прячется пара инверторов подсветки. Снимаем крышку, она на обычных «плюсовых» винтах.

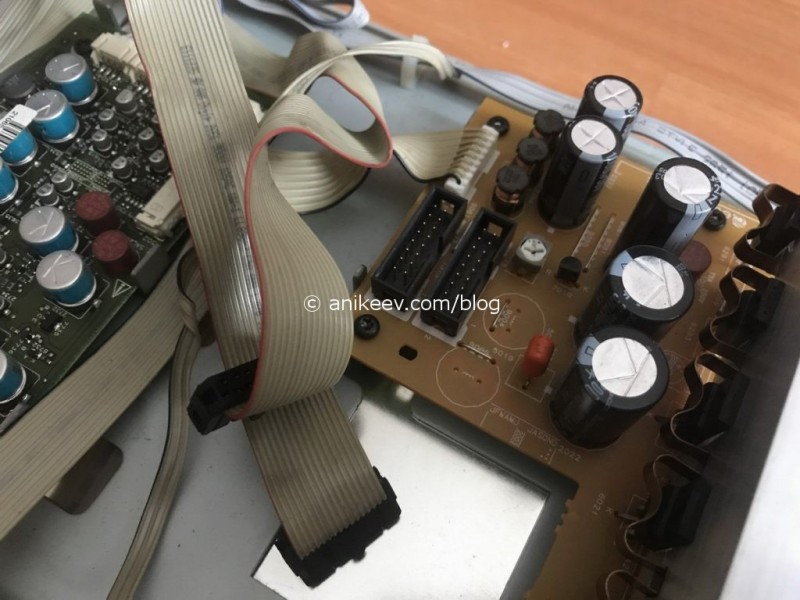

Освобождаем инверторы от всех разъёмов и аккуратно снимаем обе платы. Я полагаю, инверторы при работе некисло греются, поэтому их платы установлены на термопрокладку. Прокладка не клеевая, но объёмная, поэтому плату надо подцепить и медленно отслаивать от термопрокладки. Можно попробовать покоцать прокладку ножиком, будет быстрее, но получится вот так.

Удобнее всего цеплять плату инвертора со стороны контактов на лампы подсветки, там термопрокладки нет.

Теперь, когда высоковольтные опасные инверторы сняты, подключаем телевизор к сети, берём в руки мультиметр и тыкаемся во все контакты в поисках заветной линии в 12В

При этом важно, чтобы эта линия работала только тогда, когда телевизор включён, и не работала в режиме ожидания (stand-by). Сначала проверим выводы питания инверторов, конечно же

Инверторы работают от 24В, тут облом. А вот плата усилителя звука, помимо прочего, получает 12В. От неё и запитаемся.

12В берём с платы усилителя звука. Земля на чёрном проводе (самый правый), +12В на самом левом контакте или на четвёртом, считая от земли. К четвёртому проще припаяться. Поэтому возьмём разъём, который заботливо прилагался к нашей ленте и припаяем к плате усилителя. Провод можно зажать между конденсаторами на плате.

Пока мы не пустились во все тяжкие, подключим ленту и проверим, хватит ли тока с усилителя, чтобы питать всю ленту целиком. И правильно ли работает подсветка.

Ура! Лента светится, когда телевизор включен. И не светится, когда он в режиме stand-by. Теперь пора разобрать телевизор до конца и заменить CCFL-подсветку на светодиодную ленту.

Снимаем всё, что можем снять. Снимаем основную плату.

Снимаем блок питания и дополнительную плату блока питания, снимаем плату усилителя звука.

Под блоком питания обнаружится дополнительный шлейф матрицы. Снимаем его. Скотч там только потому, что телевизор я уже разбирал. Подковыриваем тёмно-коричневый держатель наверх и вытягиваем шлейф.

После этого можно снять металлический кожух, под которым находится ответная плата подсветки. Эту плату и соединительный шлейф к инверторам можно выкинуть. Кожух тоже.

Продолжаем разбирать и откручивать, пока не удастся вытащить из телевизора центральную часть с экраном.

Здесь откручиваем 14 винтов по краям металлической рамки и снимаем её.

Теперь откручиваем винты из пластиковой рамки. Затем аккуратно освобождаем шлейфы матрицы (предварительно сняв с обратной стороны металлический кожух с платой, его видно на фото в левом верхнем углу) и снимаем её.

Осторожнее с матрицей!

Матрицу нельзя гнуть, поэтому будьте предельно осторожны и отложите её на ровную поверхность.

Под матрицей будет две тонкие матовые плёнки (не перепутайте их порядок), подложка из оргстекла и… Подсветка!

По бокам подсветка стоит в резинках, я выкусывал провода ламп и вытаскивал их из резинок (потому что иначе только выпаивать). Получилось вот так.

Примерим нашу ленту по месту установки.

Получилось 625мм ленты, то есть пяти метров хватит ровно на 8 отрезков. Поэтому отрезки будут находиться там, где сейчас стоят пластиковые держатели CCFL-ламп. Берём нож и снимаем держатели. Пластиковые шипы тоже выкусываем.

А теперь перемещаемся в лабораторию. Нарезаем ленту на 8 отрезков по 625мм каждый, укладываем змейкой и последовательно паяем. Не забывайте соблюдать полярность!

После пайки внимательно проверяем нашу змейку, проверяем полярность и только после этого приклеиваем ленту на место старой подсветки.

Получилось довольно криво. Впрочем, если выбирать между вообще неработающей и работающей хоть как, то «и так сойдёт». Теперь собираем всё в обратном порядке. От старой подсветки останутся лишние детали: инверторы, шлейфы, защитные металлические кожухи и винты крепления. А внутри телевизора станет просторнее, вот так.

Обратите внимание: я не стал укорачивать провод, идущий к подсветке. В будущем можно будет сделать на корпусе переменный резистор и управлять яркостью

А сейчас кабель уложен в старые крепления шлейфов инвертора.

В недалёком будущем на месте инверторов сможет разместиться плата smart-tv или какой-нибудь raspberry pi, места здесь достаточно.

Собираем телевизор окончательно, вешаем на стену, подключаем все кабели и смотрим. В отличие от CCFL-ламп, которые светят во все стороны, светодиодная лента даёт довольно направленный свет, поэтому на однотонном фоне она неслабо заметна.

Если бы я покупал LED-ленту на алиэкспрессе, то смог бы за ту же 1000 рублей купить два пятиметровых мотка и сделать 16, а не 8 отрезков. Получилась бы более равномерная засветка. Но, как я и раньше говорил, сойдёт и так. Просто сравните с тем, что было.

LED-подсветка практически незаметна на неоднородном фоне, то есть смотреть телепередачи довольно комфортно.

Теперь о недочётах. Яркость подсветки не регулируется. Но восемь отрезков дают средний уровень яркости. Я планирую добавить ещё 5 метров подсветки, чтобы сделать её более равномерной, но… Честно скажу, повторять полную многочасовую разборку телевизора очень лениво. Возможно, когда-нибудь…

А теперь к преимуществам: телевизор похудел на 1100 грамм. Вот все лишние детали на весах.

Все эти детали я успешно продал на аукционе. И выручил 10 рублей. Но от покупателя узнал, что проблемы на 90% в лампах подсветки, то есть достаточно было их заменить… Кабы знать, где достать именно такие — я бы так и сделал.

Что такое светодиодная лента в LED-телевизоре?

Светодиодные ленты в телевизорах LG и Samsung используются для подсветки экрана Direkt LED. В большинстве моделей качество установленных светодиодов оставляет желать лучшего, поэтому они часто выходят из строя через пару лет интенсивной эксплуатации.

Количество светодиодов в одной ленте, а также число самих лент зависит от разрешения и размера экрана телевизора. Например, модели LG с 40-дюймовыми экранами имеют три ряда светодиодов по 6 элементов в каждом. Другие модели могут иметь 3 ленты по 7-9 светодиодов и так далее. Чем больше размер LED-экрана, тем больше количество лент, а чем выше у разрешение телевизора, тем больше в ленте светодиодных элементов.

Перегорание драйвера подсветки

Драйвер (контроллер) подсветки — это всего лишь небольшая микросхема, помещенная на отдельной либо входящая в конструкцию основной платы управления телевизора. Например, на этой фотографии изображен драйвер MAP3202, отвечающий за управление подсветкой в телевизорах LG серии 32LN540V:

Микросхема имеет достаточно большие габариты, чтобы ее можно было при необходимости перепаять, используя самый обыкновенный паяльник. Кроме того, конкретно этот драйвер имеет невысокую стоимость — примерно 1-2$. Т.е. при наличии инструментов и навыков в паянии отремонтировать плату управления светодиодной подсветкой можно и самостоятельно.
