Как сделать каракат и другие самоделки из мотоблока: рассказываем во всех подробностях

Переделка мотоблока

Мотоблоки по праву считаются одними из самых универсальных видов сельскохозяйственной техники, ввиду чего они нередко используются в качестве основы для различных самодельных агрегатов. Среди них большой популярностью пользуются самодельные минитрактора 4х4 с ломающейся рамой, а также каракат из мотоблока, который по своим техническим показателям ничем не уступает другим видам.

Для успешного изготовления подобного устройства из мотоблока потребуется придерживаться следующей инструкции:

1. Сварить раму, воспользовавшись металлопрофилем/трубой.
2. Монтировать задний, передний приводы. Для упрощения процесса рекомендуется взять передний мост, систему рулевого управления, а также прочие элементы от ходовой части автомобиля.
3. Установить мотор, а также редуктор, входящий в конструкцию мотоблока.
4. Сконструировать и закрепить скаты, после чего, обкатать полученную конструкцию.

Важно учесть, что для данной разновидности болотохода рекомендуется использовать колесную базу с увеличенным сцеплением ременного типа. Конструкции из мотоблока, как правило, отличаются внушительными габаритами и могут развивать скорость до 70км/ч, что делает их универсальными и надежными решениями для бездорожья

Чтобы каракат обладал необходимыми характеристиками, необходимо использовать мотоблоки повышенной мощности, поскольку транспортное средство должно не только успешно передвигаться, но и перевозить водителя, а также различные грузы.

Как сделать каракат из мотоблока своими руками

Даже самый простой вариант караката способен развивать скорость до 70 км/час и без труда сможет пройти любое бездорожье и выдержать все возложенные на него нагрузки. Все эти функции он сможет выполнять за счет крепкой подвески, которую с легкостью можно изготовить из стальных труб, соединенных шарнирами и сваркой.

Никаких дорогих материалов не нужно, чтобы изготовить такой агрегат. Остается только слегка подстроиться под манеру управления данным транспортным средством.

Рассмотрим, как сделать каракат из мотоблока своими руками. В процессе создания караката можно выделить следующие этапы:

1. Изготовление рамы — желательно использовать мотоблок средней или высокой тяжести (использование мотоблока Нева — оптимальный вариант для изготовления такой техники), с применением такого получится хорошего качества вездеход с тремя или четырьмя колесами. Некоторые конструкторы в качестве рамы используют запчасти от мотоцикла Урал или ИЖ.
2. Создание подвески и заднего моста — конструкция подвески состоит из двух частей, соединенных между собой шарнирами. По желанию разработчика можно сконструировать переднюю и заднюю подвеску, обеспечив их высокую независимость.
3. Производство и установка колес — самая дорогостоящая и долгособираемая часть караката.
4. Большинство умельцев не покупают готовые диски, а используют самоделки, представляющие собой покрышки и камеры низкого давления (предпочтительнее использовать данные изделия с грузовых автомобилей: Урал, КамАЗ или с их прицепов).
5. Монтаж двигателя и систем (тормозной, сцепления, вывода продуктов сгоревшего топлива).

Перед сборкой караката, необходимо составить примерный чертеж предполагаемой конструкции. Примеры схем представлены на фото ниже. Сконструировать объемную модель караката можно в различных 3-D пакетах, например, программа «КОМПАС-3D v18».

Перед полноценным его использованием на бездорожье следует испытать изготовленный аппарат. В процессе испытания могут проявиться какие-то недочеты в конструкции, а также можно будет оценить качество управления и комфорт езды.

Особенности конструкции

Изготовление самодельного вездехода из «Оки» привлекательно уже потому, что это выгоднее многих официально производимых конструкций. В качестве основы подойдут не только совершенно новые, но и сломанные либо побывавшие в ДТП автомобили. Многие любители создают настоящие «универсальные» вездеходы, которые едут на шинах низкого давления. Некоторые модели оснащаются воздушными подушками.

Но все меняется – стоит только выехать на пересеченную, а особенно заболоченную или сильно увлажненную местность. Там гусеницы убедительно продемонстрируют свое превосходство. Дорогостоящие комплектующие покупать не надо. Стоит учесть, что в колесных вариантах ведущими оказываются все движители. Полезно использование «переломных» рам, которые куда практичнее жестких аналогов.

Возвращаясь к гусеничным вездеходам, следует подчеркнуть, что они особенно хороши для охотников, егерей и любителей рыбалки. Такая техника будет приятна, конечно, и для ценителей экстремального туризма. Чаще всего длина транспортного средства не превышает 3 м, потому что иначе сокращается проходимость. Да и сложностей при изготовлении будет больше. В любом случае придется проводить тщательные расчеты и готовить детальные чертежи.

Самодельный квадроцикл из мотоблока

Помимо караката из мотоблока можно соорудить и самодельный квадроцикл из мотоблока, представляющий собой четырехколесный безопасный и маневренный мотоцикл.

Но стоит помнить, что самодельный квадроцикл будет достаточно маневренным и выносливым, как и его оригинал, но по скорости он будет ему намного уступать.

Самым простым двигателем для квадроцикла является мотоблок. Процесс трансформации мотоблока в квадроцикл осуществляется в 3 последовательных этапа:

1. Увеличение колесной базы, необходимость которой возникает из-за расположения колес на мотоблоке под двигателем. Этот процесс можно осуществить, выточив на станке вставки или купив в магазине готовые варианты.
2. Создание рамы, за основу которой можно взять велосипед или мотоцикл. При их отсутствии можно использовать обычные стальные трубы, которые необходимо сварить между собой. Крепление рамы к мотоблоку осуществляется за поворотный шарнир 2 штифтами.
3. Подбор и монтаж колес — следует использовать низкопрофильную резину. Без дисков здесь не обойтись. Можно использовать камеры от грузовых автомобилей, что позволит избежать установки дополнительных амортизаторов. Для того чтобы резина прослужила на квадроцикле подольше, необходимо взять обычный брезентовый поливочный шланг и обмотать колеса сделанного агрегата в несколько слоев. Чтобы он не размотался, его концы фиксируются клеем.

Для создания хорошего квадроцикла нужно составить его предварительный чертеж

Особое внимание нужно уделить полному приводу 4х4. Примеры чертежей представлены ниже

Квадроцикл из мотоблока: переделка в 4 шага

Квадроцикл – транспортное средство на четырех колесах, отличающееся хорошей проходимостью, маневренностью и повышенной безопасностью. Нередко конструкторы сравнивают его с 4-колесным мотоциклом.

Самодельные квадроциклы чаще всего воссоздают на основе мощных агрегатов типа «Нева». Пошагово это процесс выглядит так:

• модификация колесной части. Ввиду того, что мотоблочные движители конструктивно находятся под корпусом, в квадроцикле их нужно развести на равное расстояние от кузова. Для этого лучше всего воспользоваться заводскими адаптерами;
• переделка рамы – ее следует усилить. По возможности берется готовая от старого мотоцикла. Она будет крепче самодельной и не создаст в будущем квадрациклу проблем;
• монтаж дисков – для квадроцикла подойдут низкопрофильные диски. Для сглаживания трения между резиной и ободом устанавливают тканевые прокладки;
• инсталляция шин на квадроцикл – традиционно используют камеры от грузовиков. Можно воспользоваться так же колеса малого давления, достоинства которых будут рассмотрены дальше. Несомненным бонусом для квадроцикла станет то, что он не будет нуждаться в амортизаторах.

После нехитрых манипуляций квадроцикл можно испытывать на проселочной трассе.

Особенности

Каракат считают универсальным средством передвижения. Так называемая переломка позволяет экономить средства владельца. За небольшую цену и некоторое количество потраченного времени люди могут получить практичное и удобное транспортное средство. Оно будет особенно популярным в сельской местности, которая славится труднопроезжаемыми дорогами. Именно во время поездок на рыбалку, охоту или просто в лес лучше всего использовать каракат.

При сооружении караката необходимо учесть, что основной центр тяжести в нём несколько смещается, а ось спереди увеличивается. Современный рынок представляет огромное количество разнообразных деталей и аксессуаров, которые позволяют увеличить функционал вездехода и облегчить управление им.

Каракат отлично подойдёт для езды по заснеженным дорогам. Благодаря особой технологии в создании схем и монтировании шасси он практически не давит на земную поверхность. Это позволяет вездеходу не проваливаться в снег и под лёд. Чтобы транспорт не скользил по льду, рекомендуется устанавливать специальные сцепки с землёй. Какие выбрать и как это сделать – зависит только от колёс караката.

По внешнему виду каракат напоминает квадроцикл, поэтому многие сомневаются, что лучше выбрать. Основное преимущество караката перед соперником – экологичность. Благодаря большим колёсам не разрушается грунт и не разбиваются дороги. Но из-за того, что каракаты в основном производятся руками умельцев, на них не распространяется гарантия и отсутствуют какие-либо инструкции по применению. По размерам самодельный вездеход может быть вполне компактным, что упрощает его транспортировку. В зависимости от используемых материалов внешний вид караката может существенно различаться.

По сравнению с квадроциклом каракат имеет меньшую скорость. В среднем она не превышает 40 км/ч. Вообще, он и создан для бездорожья, где большое ускорение вряд ли понадобится. Скорость зависит от мощности двигателя и может быть больше.

Стоимость такой машины формируется исходя из использованных комплектующих, в среднем их цены находятся примерно на одном уровне.

Таким образом, каракат – это самодельный вездеход, который благодаря своим большим колёсам способен проехать по болотистой местности, по неровным дорогам и полям. Вода также не является для него преградой. Крупные колёса выполняют роль поплавка, поэтому некоторые называют данный вездеход амфибией.

Во время создания транспорта используются такие элементы:

• рама;
• задний мост;
• водительское сиденье;
• хороший свет.

Раму можно брать любую. Например, при использовании основы мотоблока можно получить машину на одного человека. Общая грузоподъёмность такого транспортого средства не превышает 200 килограммов, но этого достаточно, чтобы отвезти небольшой груз на дальнее расстояние по плохой дороге. Ширина транспорта делается не наугад, она рассчитывается так, чтобы каракат был максимально устойчивым к переворачиванию. Обычно это значение равно минимум 1100 миллиметров. Современные каракаты выпускаются с мощностью более 10 лошадиных сил. Это позволяет развивать скорость в районе 10 км/ч. В труднопроходимых участках скорость снижается и доходит до 1-2 км/ч.

Основные достоинства техники:

• относительно низкая стоимость деталей для караката;
• хорошая плавучесть транспорта;
• небольшой расход топлива;
• простота конструкции.

Недостатки самодельного транспорта:

• невысокая надёжность узлов, изготовленных из подручных материалов;
• низкая манёвренность;
• возникновение трудностей в хранении техники из-за размеров;
• быстрое разрушение материала шин.

Делаем каракат из мотоблока своими руками

Итак, как же сделать каракат из мотоблока своими руками и тем самым создать для себя надежного и незаменимого помощника не только для собственного хозяйства, но и для поездок на рыбалку и на охоту?

Всоздании такого караката из мотоблокаможно выделить нижеописанныеосновные этапы:

Выбор рамы для караката

Каракат из мотоблока, естественно, требует от конструктора-умельца иметь сам мотоблок, относящийся,желательно, к тяжелому или среднему классу. По сути, каракат является ничем иным, как самодельным вездеходом, установленным на четыре или на три колеса ( зависит от конструктивной схемы), с колесами, «обутыми» в шины низкого давления, приводящимся в движение двигателем внутреннего сгорания.

Чтобы каракат из мотоблока не обманул Ваших ожиданий и стал незаменимым транспортом для продолжительных поездок на охоту или рыбалку по сложному бездорожью, необходимо ясно представить себе все этапы его изготовления.

Для начала следует определиться с рамой. В принципе, многими конструкторами самодельных каракатов брались рамы от мотоциклов “ИЖ”, или же даже от УРАЛА, что определяется финансовыми возможностями участника (ков) процесса изготовления караката, а также тем, что имеется под рукой.

Каракат из ИЖа обладает хорошими маневренными свойствами, что предопределяет его основное использование при передвижении через лес, а также при преодолении пересеченной местности с большими перепадами высот, склонами и оврагами.

Изготовление своими руками подвески

На следующем этапе изготовления караката из мотоблока требуется выполнить подвеску и задний мост. Подвеску нужно будет сделать своими руками, так как подвеска караката предполагает сварную конструкцию из двух частей, соединенных посредством шарнирного крепежа. В конструкции подвески караката лонжероны сопрягаются между собой посредством рулевой втулки, подкоса и спец стойки, в результате чего формируется независимая задняя и передняя подвески.

При установке как лонжеронов, так и втулки руляи спецстойки нужно добиваться именно независимости подвески, так как именно независимая подвескаимеет особую важность для всех типов каракатов-самоделок, поскольку она обеспечивает каракату проходимостьгусеничного вездехода наряду с маневренностью и мягкостьюхода, особенно при преодолении пересеченной местности. https://www.youtube.com/embed/ILHLHfEeUBo

Монтаж на самодельный каракат колес

Колеса будущего караката представляют собой важнейшую и наиболее дорогую его часть. Их можно или приобрести, или же сделать своими руками

Важно отметить, что все известные самодельно изготовленные конструкции этих вездеходов, включая даже каракат из мотороллера «Муравей», оснащаются не собственно колесами, а только камерами и покрышками колес грузовых автомобилей (КамАЗов, Уралов, а также от их прицепов, включая большойК-700)

Именно за счет таких колес и обеспечивается легкость рулевого управления и преодоления неровностей местности, что в конечном итоге обеспечивает безопасность езды на таком вездеходе-каракате. Значительный объем камер придает каракату с такими колесами хорошую плавучесть, что является полезным дополнением к его хорошей проходимости. Иногда каракаты оснащаются простыми камерами, прикрепленными к подвеске через колесные диски и металлические ленты, которые охватывают снаружи камеру колеса и крепятся к дискам.

Установка двигателя и дополняющих его систем передачи крутящего момента на ведущие колеса. После установки на раму караката подвески с колесами можно приступить к монтажу двигателя, а также всех других дополняющих его систем – сцепления, тормозной системы и системы вывода продуктов сгоревшего топлива.

По завершении этого требуется всесторонне испытать каракат, и только после успешного завершения испытаний его можно полноценно эксплуатировать.От того, какой мотоблок (большой или средней мощности) имеется в распоряжении домашнего конструктора караката, таковой будет и его мощность.

Этапы создания самодельного караката

Желая в домашних условиях сконструировать вологодский болотоход каракат или другие его модели, следует прежде всего заблаговременно приобрести необходимые инструменты, а также обзавестись подходящими комплектующими.

Полный перечень необходимых комплектующих и инструментов может варьироваться и напрямую зависит от выбранной модели транспортного средства, которую планируется изготовить. Разбирая процесс сборки подобного изделия, необходимо выделить сразу несколько важных этапов:

1. Подбор рамы самодельных тракторов или мототехники, которая станет основой будущего приспособления.
2. Планирование и сборка заднего моста, а также подвески транспортного средства.
3. Выбор и монтаж подходящих колес.
4. Установка силового агрегата.

Поскольку подобного рода элементы представляются ключевыми в конструкции болотохода, особенности их подбора и монтажа целесообразно рассмотреть подробнее.

Рама

Основным элементом конструкции является рама, на которую в дальнейшем будут устанавливаться другие комплектующие и узлы. Её выбор напрямую влияет на внешний вид будущего караката, а также его эксплуатационные характеристики. Опытные мастера рекомендуют использовать рамы старых мотоциклов отечественного производства, например, ИЖ или Урал, поскольку из мотоцикла сделать каракат значительно проще, чем из авто.

Запчасти от них отличаются низкой стоимостью, высокой прочностью и оптимальными для использования в качестве основы для болотохода характеристиками. Ведь подобные трехколесные модели могут похвастаться высокой маневренностью и проходимостью, что делает их универсальными. В процессе изготовления, целесообразно использовать чертеж рамы ввиду сложности узла.

Рама болотохода

Подвеска

В процессе конструирования ходовой части настоятельно рекомендуется отдать предпочтение независимому типу подвески. Это обусловлено не только простотой её изготовления, но и отличными характеристиками.

Колеса

Выбору колес для будущего болотохода необходимо уделить особое внимание, поскольку от этого зависит его проходимость, а также удобство в управлении. Для подобного использования прекрасно подойдут крупные колеса от грузовиков высокой мощности

Повсеместно используются камеры с низким давлением, что позволяет вездеходу преодолевать даже крупные препятствия. При желании можно сделать диски на каракат, что позволит значительно улучшить внешний вид конструкции. Следует помнить, что для пневмохода требуется использовать исключительно камеры шин грузовых авто, а не сами колеса.

Двигатель

После того как монтаж колес был полностью завершен, следует приступать к установке двигателя, а также сопутствующих механизмов, необходимых для корректного передвижения транспортного средства. Как было сказано ранее, имеет смысл отдавать предпочтение мощным агрегатам, оснащенным жидкостным и воздушным охлаждением. Хорошим вариантом может стать изделие с двигателем Лифан.

Кроме того, самодельная конструкция может использовать не только бензиновые двигатели, но и дизельные аналоги, что позволит существенно повысить проходимость, а также сделать транспортное средство более экономичным. Однако, у подобного варианта мотора есть и ряд недостатков, о которых следует помнить.

Прежде всего, это нестабильная работа и запуск в условиях низких температур, что особенно важно для каракатов, поскольку они часто используются в зимний период. Скоростные показатели дизельных агрегатов существенно уступают бензиновым аналогам

Тормоза

Поскольку при условии правильного подбора комплектующих и их установки каракат может развивать внушительную скорость в условиях более-менее ровной дороги, необходимо снабдить конструкцию тормозами, способными быстро остановить транспортное средство.

Двигатель на каракате

Это крайне важно, так как в условиях бездорожья нередко требуется преодолевать крупные препятствия, спуск с которых может существенно увеличить скорость движения. Для использования в конструкции в большинстве случаев рекомендуется выбирать тормозные механизмы барабанного типа, что обусловлено их высокой эффективностью

Особенности изготовления мото- и аэросаней

Если квадроцикл нужен исключительно для езды зимой, то вместо передних колес его можно оборудовать лыжами. Для этого агрегат оборудуется вертикальной осью, которая крепится к перекладине, соединяющей лыжи. Верхняя часть оси приваривается к рулю квадроцикла из мотоблока.

Изготовленные таким образом мотосани весят на порядок меньше колесного квадроцикла. Благодаря этому самодельный агрегат сможет с легкостью преодолевать высокие сугробы, не погружаясь в снег. Еще один плюс заключается в том, что такая конструкция сможет разгоняться до большей скорости и перевозить немного больше багажа.

При желании из мотоблока можно изготовить аэросани. Вся сложность работы заключается в изготовлении пропеллера, который потребуется установить в задней части агрегата. Сделав лопасти и поместив их в круглый каркас, пропеллер через вал подключается к двигателю от мотоблока. При эксплуатации аэросаней мотор будет разгонять лопасти, а они – самодельный агрегат.

Как сделать колеса

В качестве шин на таких самоделках чаще всего используются камеры от грузовика, реже − от сельхозприцепов. Не годятся велосипедные. Опытные специалисты считают, что для четырехколесного снегохода на базе мотоцикла подойдут камеры от самолетов и вертолетов.

Такой выбор объясним, т.к. на их изготовление идет только качественная резина, еще одной особенностью таких камер является то, что толщина их стенок во всех точках всегда одинакова. При выборе требуется следовать принципу: чем «квадратнее» камера в сечении, тем лучше она подойдет для создания караката.

За неимением авиационных шин, т.к. достать их достаточно сложно, конструкторам приходится идти по более простому пути, спаривая шины от грузовиков.

У таких колес есть один существенный недостаток − они быстро выходят из строя.

При выборе количества колес следует учитывать, что трехколесный вариант менее устойчив, чем тот, в котором использованы все четыре колеса.

Этапы разработки караката

Условно можно выделить следующие этапы, как собрать плавающий каракат:

1. Создание рамы
2. Изготовление подвески
3. Создание и монтаж колес
4. Установка двигателя и систем

Рама для караката

В первую очередь необходимо выбрать подходящую раму под установку на ней всего необходимого оборудования и агрегатов. Желательно, если это будет мотоблок, относящийся к среднему или даже тяжелому классу техники.

Фактически, даже самый «продвинутый» каракат, является не чем иным, как самодельным вездеходом, который принято устанавливать на раму с четырьмя (4х4) или даже тремя колесами (трехколесные). Выбор количества колес зависит исключительно от конструктивных особенностей предполагаемого транспортного средства, предварительно проработанной схемы.

Подвеска

Подвеска мотоблочного караката потребует особенного внимания и точности со стороны разработчика. На этом этапе помимо самой подвески мастеру будет необходимо изготовить и задний мост, что прорабатывается исключительно своими руками.

Пример чертежа заднего моста

Подвеска предусматривает специальную конструкцию, изготовленную из двух отдельных частей, соединенных вместе посредством шарниров. Лонжероны в этом случае должны сопрягаться между собой, для чего используется рулевая втулка. В конечном счете, можно формировать независимые переднюю и заднюю подвески.

Маневренность и проходимость должны стать первоочередными факторами, на которые стоит обратить внимание при изготовлении самодельной конструкции караката из мотоблока

Колеса для караката своими руками

Колеса для караката, фактически, представляют собой самое дорогостоящее изделие, на которое предстоит затратить и много времени. Можно как приобрести готовые диски, так и попробовать сделать их собственными руками. Стоит отметить, что практически все транспортные средства (каракаты), изготовленные как самоделки, оснащаются не непосредственно колесами, а покрышками и камерами низкого давления. Специально для этих целей лучше всего выбирать изделия, устанавливаемые на таких грузовых автомобилях, как Урал, КамАЗ и другие.

Как вариант, можно использовать колеса от прицепов указанных машин –  если получится, можно приобрести покрышки и камеру от модели К-700

Самое главное, на что стоит обратить внимание, колеса должны быть достаточно большими, что позволит в дальнейшем легко передвигаться вне пределов дорог, легко покрывая значительные расстояния без риска перевернуться

Двигатель и системы

Монтаж двигателя и других систем выполняется на последних этапах работы. Данные операции осуществляются, когда на раму транспортного средства устанавливается подвеска с подготовленными колесами.

Помимо двигателя монтируются системы сцепления, тормозные элементы, а также системы, отвечающие за вывод из механизмов продуктов сгоревшего топлива.

Стоит отметить, что в зависимости от используемого в качестве исходного агрегата мотоблока, можно рассчитать и мощность транспортного средства.

Для сборки потребуется использовать стандартный комплект инструментов и технологического оборудования и подручные материалы

Важно обеспечить максимально возможную безопасность водителя транспортного средства и исключить вероятность возникновения аварийных ситуаций. Сконструированный своими руками каракат из мотоблока позволит без проблем передвигаться в условиях суровых погодных условий и прослужит длительный период времени без необходимости регулярного ремонта и дорогостоящего обслуживания

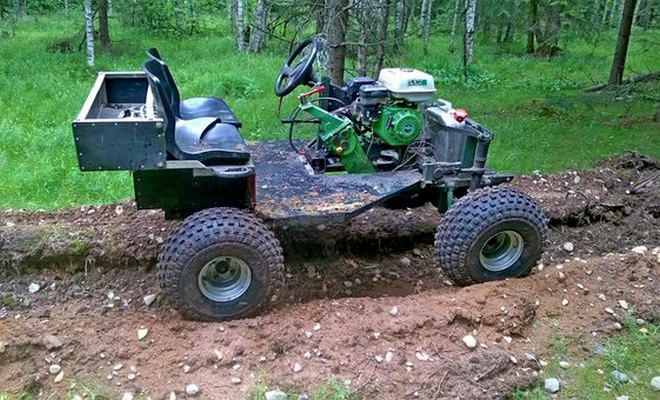

Квадроцикл из мотоблока – особенности создания агрегата

По своей сути, квадроцикл представляет собой 4-колесный мотоцикл, который предназначается для езды в наиболее труднодоступных местах. Для этого агрегат должен иметь легкую массу, большой запас мощности, а также быть максимально простым в эксплуатации. Всеми этими качествами будет обладать квадроцикл, изготовленный своими руками из мотоблока.

Выбор двигателя для самодельного агрегата

Возможности самодельного квадроцикла во многом зависят от двигателя, который вы выберите для сборки агрегата. Первое требование к мотору – он должен быть максимально мощным. Неплохим вариантом будет применение двигателя от китайского мотоблока. Такие моторы уже успели зарекомендовать себя, как достаточно надежные конструкции, хорошо выдерживающие длительные нагрузки.

При выборе обязательно обращайте внимание на начальный крутящий момент мотора. Чем выше этот показатель, тем быстрее квадроцикл будет преодолевать болотистую местность

Если рассуждать по маркам мотоблоков, чьи двигатели подходят для монтажа на самодельный квадроцикл, то, помимо китайских агрегатов, для изготовления можно использовать моторы от сельскохозяйственных машин марки Нева, Заря и Салют. Мотобуксировщик из мотоблока одной из этих марок преодолеет любое препятствие, и не подведет вас в самый неподходящий момент.

Как собрать квадроцикл своими руками – порядок действий

Сделать квадроцикл с двигателем от мотоблока немного проще за счет того, что вам не потребуется изготавливать колеса. Как и в случае с каракатом, перед изготовлением квадроцикла из мотоблока нужно изучить чертежи, которые подскажут правильный порядок действий при сборке. Алгоритм изготовления квадроцикла выглядит следующим образом:

1. В первую очередь от вас потребуется расширить колею. Так как в конструкции всех современных мотоблоков колеса располагаются непосредственно под мотором, то вам понадобится немного расширить дистанцию между колесами, что придаст квадроциклу устойчивости, особенно, при прохождении резких поворотов. Для увеличения колеи используйте специальные вставки – их можно выточить самому, или заказать изготовление деталей в токарной мастерской. Еще один вариант – покупка специальных адаптеров в магазине сельскохозяйственной техники. Минус данного метода – высокая стоимость готовых элементов;
2. На следующем этапе нужно сделать раму для квадроцикла. Ее можно сварить, взяв за основу велосипедный или мотоциклетный каркас, или же изготовить с нуля, используя стальные трубы. Помните, что рама – это самая уязвимая часть квадроцикла, так как после монтажа на нее мотора и других деталей конструкция будет поддаваться сильной нагрузке. Крепить раму следует посредством двух шрифтов и поворотного шарнира;
3. Третий этап – установка и фиксация колес. Перед этим определите нужный вам размер дисков. Помните, что чем больше диаметр деталей, тем меньше будет скорость, и тем больше усилий потребуется мотору для разгона. Оптимальным вариантом станет применение автомобильных дисков с широким ложем, диаметром 15 дюймов. Далее на диски наматывается плотная ткань, а сверху надевается резиновая камера;
4. На последнем этапе на раму квадроцикла монтируется двигатель, сцепление, система зажигания, тормоза и выхлоп. Не обязательно использовать все эти механизмы от одного и того же мотоблока. Главное, чтобы каждый элемент был действительно надежным и полностью исправным. Не забудьте установить и подключить кнопки управления и переключатели. Лучше всего расположить их рядом друг с другом, чтобы управлять квадроциклом было удобнее.

Самодельный квадроцикл практически ничем не уступает рыночным аналогам – он развивает примерно такую же скорость и быстро преодолевает любые препятствия.

Что такое «каракат»

Впервые увидев такую машину, невольно задумываешься над тем, имеет ли она хорошие ходовые качества, поскольку со стороны может показаться, что каракат очень громоздкий и неуклюжий. На самом деле все как раз наоборот. Крепкая подвеска, сваренная из стальных труб с шарнирным соединением, позволяет выдерживать сильнейшие нагрузки. Рулевое управление таким механизмом не очень сложное, поскольку имеет простой принцип, основанный на стандартной червячной передаче. Даже каракат из Урала показывает неплохие эксплуатационные качества, не говоря уже легкости в обслуживании и доступности ЗЧ по сравнению с заводскими вездеходами.

Секрет успеха такого изобретения кроется в изначальной идее – на основе готовых агрегатов изготовить доступный вездеход на пневматиках. В конструкции караката можно использовать детали от мотоциклов, мопедов, грузовых и легковых автомобилей, что дает широкий простор для творческого подхода к конструированию модели.

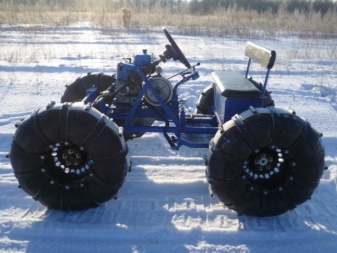

Каракат из мотоблока

Существуют проекты, даже каракатов из мотоблока. Естественно, для изготовления такой машины нужен мотоблок среднего или тяжелого класса.

Каракат представляет собой самодельный вездеход, оснащенный тремя или четырьмя колесами с шинами низкого давления, который передвигается за счет использования двигателя внутреннего сгорания. В качестве силовой установки могут быть использованы самые разные двигатели, начиная от Ижа, и заканчивая Уралом, все зависит от мощности проектируемого караката.

Подвеска, в большинстве случаев, сваривается самостоятельно и представляет собой две независимые системы, которые закреплены между собой с помощью усиленного шарнирного соединения.
И, наконец, самой внушительной частью машины являются его колеса, тут нужно отметить, что это может стать и самой дорогой частью конструкции, поэтому многие решаются на изготовление шин низкого давления своими руками.

Возможности использования

В народе каракаты обычно именуются пневматиками, что объясняется наличием колес низкого давления, обеспечивающих самоходу замечательную проходимость. На болотистой местности, среди грязи и в руслах рек каракаты, своими руками изготовленные, просто незаменимы, ведь они обладают отличной плавучестью и способностью форсировать водные преграды. Такие машины часто используются для поездок на охоту или рыбалку, причем на весьма внушительные расстояния. В большинстве случаев самодельный каракат (своими руками собранный от и до) рассчитан на скорость до 70 км/ч. Этого вполне достаточно, особенно при учете плохих дорог или частичном их отсутствии.
