S-30B Radiotehnika

Микросхема-усилитель tda7833 Изготовитель: Рижский радиозавод им. Попова. ПО »Радиотехника». Цена АС — 60 руб. Предназначены для высококачественного воспроизведения музыкальных или речевых программ, в составе бытового усилительного радиокомплекса. Рекомендуемая мощность высококачественного бытового усилителя 20… 50 Вт. Предпочтительный вариант установки — полочный. Radiotehnika S-30B — Двухполосные акустические системы фазоинверторного типа, являются модификацией S-30 Радиотехника (10АС-315 ( 10АС-222)) Применялись почти те же динамики 25ГДН-1-8-80 и 6ГДВ-1-16, с той лишь разницей, что НЧ головка была не 4-ми, а 8-х омной. Отличия от S-30 – порт фазоинвертора имел не круглую форму, а прямоугольную и номинальное сопротивление – 8 Ом. Как и в S-30 присутствует блок индикации перегрузки, правда в отличии от S-30, где блок индикации и фильтры собраны на одной плате, в S-30В они выполнены на разных платах. Еще появилась гордая надпись «Hi-Fi» в левом верхнем углу лицевой панели. Терминал подключаемого сигнала на пружинках.

Технические характеристики:

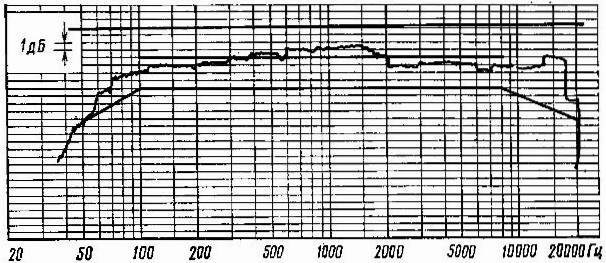

Диапазон воспроизводимых частот  (в условиях свободного полупространства)   50… 20 000 Гц Неравномерность АЧХ звукового давления на нижней граничной частоте диапазона воспроизводимых частот относительно уровня среднего звукового давления    -8 дБНеравномерность АЧХ звукового давлении в диапазоне частот 100… 8000 Гц относительно уровня среднего звукового давления    ±4 дБУровень характеристической чувствительности (характеристическая чувствительность)    84 дБХарактеристики направленности АС, дБ, определяемые по отклонению АЧХ звукового давления, измеренных под углами 25±5° в горизонтальной плоскости и 7±3°  в вертикальной плоскости от АЧХ, измеренной по акустической оси АС (0°):    в вертикальной плоскости       ±8 дБв горизонтальной плоскости    ±4 дБ

Гармонические ‘искажения АС, %, определяются суммарным характеристическим коэффициентом гармоник при уровне среднего звукового давления 90 дБ на частотах, Гц, не более:    250… 1000 Гц — 2%1000… 2000Гц -2%2000… 6300Гц -15

Номинальное электрическое сопротивление (номинальное значение полного электрического сопротивления)     8 ОмМинимальное значение полного электрического сопротивления  6.4 ОмНоминальная мощность    10 ВтПредельная шумовая (паспортная) мощность 30 ВтПредельная кратковременная мощность 300 ВтВид низкочастотного акустического оформления AC  —  фазоинверторЧастота настройки фазоинвертора —  50 ГцРазмеры поперечного сечения фазоинвертора —   27×63 ммМасса —    6 кгГабариты  —   364X214x195 мм

↑ Основные направления доработки S-30

У S-30 нет баса

Это правда, однако можно улучшить звучание, подобрав 10ГД34 — с fs<70 Гц, и оклеив стенки войлоком, подобрать длину ФИ — при рассыпающися ФИ из пенорезины «умощнить» ФИ внутренней пластмассовой вставкой внутренним диаметром 30 мм — хорошо подходят баночки из контейнеров для любой фотоплёнки- обрезаешь донышко — и готовый каркас/удлиннитель для ФИ.) Войлок 10-15мм, наклеиваемый на все внутренние стенки, кроме передней, значительно улучшает звук -после этого мидбас не хрипит даже при 30вт мощности, но можно сжечь динамики.

Высокие «сыпят»

Можно улучшить, установив более старые ВЧ 3ГД-2 с шёлковыми куполами (1979–1983 гг. г.) и подобрав режектор параллельно ВЧ 3ГД2 — с fреж=fрез ВЧ, например: C-L-R: L=0,4 mH, C=6,5 mk, R=6,8 Om для fрез ВЧ = 3121 Гц , а также применив другие типы конденсаторов на ВЧ –а именно — МБМ, 2×1,0 мкф х 160 в.
Увеличивать емкость в режекторе более 6,5 мкф не желательно — лучше играть индуктивностью для настройки контура. Возможно, придётся регулировать коэффициент деления в резистивном делителе на ВЧ (в «родном» ВЧ-фильтре движки подстроечников стоят на середине: 33 ома / на 2 = 16 ом, т. е. сигнал ВЧ делился примерно пополам).

Конденсаторы МБМ дают очень яркий звук, хотя надо помнить об их ограниченных возможностях по переменке (160в х 5% = ~8в). Режектор почти убирает сипенье и цыкание на резонансной частоте ВЧ, но ограничение резистором 6,8 ома необходимо — чтобы осталость нужное послезвучание струнных и тарелок. Конденсатор в режекторе — К73-17, индуктивность L=0,31.0,45 mH намотана проводом ПЭЛ-1 ф 0,72 мм. Резистор 6,8 ома — точный, +/- 1%, 2 ватта, тип С2-13.

Отдача АС и разрешение низки

Да, это так

Но, можно осторожно поэкспериментировать: доклеить противомагнит нужного размера к 10ГД34 и уменьшить подстроечником коэффициент резистивного делителя на ВЧ, предварительно отметив исходное положение подстроечника, чтоб можно было вернуться к исходному состоянию фильтров. Всё это увеличит отдачу на СЧ-ВЧ и общий динамический диапазон

Противомагниты в одной паре приклеены немного разные — подбирал, выравнивая отдачу обоих динамиков на СЧ.

Высок уровень искажений

Да, есть такое дело, и вылечить врядли удастся. Пробовал залепить переднюю панель изнутри пластилином — звук пропал — пришлось вернуть всё назад!

Ньюансы

Применение МБМ на ВЧ дает гораздо более интересный звук, чем МБГО, только надо брать до 1991 года выпуска и, лучше, московские МБМ 1,0мкф х 160в — азербайджанские — плохие.

В самодельном фильтре отсутствует резистивный делитель после Lвч — отвод на емкость 2,09мкф режектора НЧ и динамик; далее — 132 ом на землю, параллельно Lвч. Подбирал из МЛТ-2.

Провода внутрь пошли на ВЧ — от SVENа и на НЧ — акустические — 1,0 мм², с синей надписью от YOTA. Как оказалось, очень неплохие по звуку провода.

Как ни странно, этот вариант фильтра дал звук, лучший, чем родной фильтр S-30.

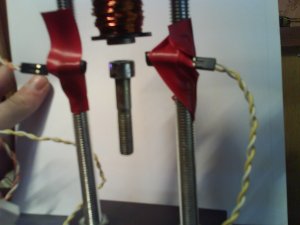

Ниже приведу результат измерения индуктивностей фильтров. Замеры проводились цифровым L-метром с поправкой на эталонные индуктивности, хранящиеся у меня уже лет 20.

По моим замерам реальная индуктивность меньше указанной на схеме, это обьясняется тем, что в реальной колонке она достигает схемной из-за взаимосвязи между катушками и близости к магниту НЧ-динамика.

3. Собираем

Корпус. Демпфируем — обиваем ватином, войлоком, старым одеялом, стеклотканью, линолеумом на войлочной основе (звукопоглотитель подобрать по вкусу среди подручного материала), желательно в несколько слоёв и чередуя их. Это самое муторное, из за маленького объёма. Главное — не задушить объём!

Ставим на место заднюю крышку с фильтром (на пластилин/герметик).

Прикручиваем пищалку (предварительно припаяв (припаяв! Ни в коем слечае не на разъёмы) к ней провода соблюдая полярность и с учётом противофазы!) через резиновую прокладку и герметизируем пластилином.

Сшиваем мешочек для ваты (хотя можно использовать и то что был — вроде из синтетической сеточки) Забиваем его ватой (сколько было. примерно 1/3 объёма корпуса, распушить не забываем) и помещаем в верхнюю часть, желательно к одной из стенок для несимметричности.

Припаиваем бассовик (опять же соблюдаем полярность!) и ставим в корпус через резиновую прокладку. Прикручиваем шурупами (головки шурупов так же пропускаем через резиновые прокладки) и герметизируем по периметру пластилином.

Снимаем защитные рещёточки из передней панели с пищалки и, при желании, с басовика.

Ставим на место переднюю панель (желательно положить под неё где надо поролон, чтоб не резонировала).

С доработкой колонки S-30B всё!

Теперь доделываем вторую колонку и наслаждаемся звуком. Уже первая минута прослушивания покажет явное улучшение звука. Почти исчезнет характерный 30-ый бубнёж на низах. На порядок улучшаться высокие. Звук станет более «мягким» что ли. Появиться середина и смягчатся басы. Да ладно — сами послушаете. Звук трудно описать словами :).

Если, несмотря на доработку, в скором времени захочется большего, тогда продолжаем бюджетный тюнинг:

1. Ставим к колонкам медные провода (хотя бы ту же проводку), а лучше акустические кабели типа Hi-Fi. Следим за соблюдением полярности!
2. Вытачиваем шипы (скоро тут будет про них статья) и ставим колонки на них (при очень бюджетном дорабатывании сверлим низ корпуса и ставим на 3 болта М10, заострённые снизу). Если не жалко можно купить и настоящие акустические щипы.
3. Дорабатываем усилитель или меняем на новый.
4. Ставим нормальный межблочный кабель от звуковой к усилителю.
5. Заэкранируем звуковую карту (Если колонки играют в составе акустической системы компьютера).

P.S. Как всегда не обойдётся без минусов. После вышеперечисленного явно придётся докупать ещё один HDD под музыку… Так как MP3 в 128 Kbps станет невозможно слушать — только 256-320 (но это уже совсем другая история…).

Доработка S-90 →
← Основы доработка акустики

↑ Резюме

Звучание улучшилось — выразилось это в ощутимо более солидном басе и, вкупе с противомагнитом на 10ГД34 и «приподнятыми» ВЧ — в некоей, я бы сказал, фундаментальности полученного звучания. Это не только мое личное мнение, но и всех, кто слушал оба варианта фильтра (на одних и тех же колонках с динамиками), включая жену — самого непредвзятого слушателя (ох уж эти наши жёны — как они не любят наше хобби, отрывающее, по их словам, нас от них!). Заводской фильтр звучал собранно, правильно, но как-то «возле» колонок. Звук самопального вырывался из колонок и был над колонками, ВЕЗДЕ.

Павел (Pashka)
Новосибирск
Список всех статей

Профиль Pashka

Радиолюбитель. Любитель «Веги»

↑ Оригинальная схема S-30

В одной паре колонок вместо блока заводских индуктивностей сделал аналогичный свой — использовав НЧ- катушку с более толстым проводом: ф1,3, с соблюдением примерно такой-же конструкции строённой катушки, расположения на «корытце». Я наклеил ВЧ-катушку через 10-мм прокладку на НЧ-катушку, чтобы было, как в родном фильтре, НЧ-катушку подогнал по родному фильтру (Lнч= 0,394.0,398 mH до отвода и Lнч= 0,48mH c отводом (от отвода примерно 12…14 витков), Lвч=0,28…0,297 mH, ф0,72 мм — именно такие замеры дали мне четыре «родных» фильтра 1983 года). Правда, диаметр намотки и длина у меня были больше — 35 мм и 40 мм на ВЧ и НЧ.

Платку делал сам, конечно же без индикации, на сьёмной крышке расположил, как в родной плате. Но из-за увеличенных размеров катушек они расположились поближе к НЧ-динамику. Были сомнения, что это сильно собъёт настройку. Ёмкости были: в режекторе на НЧ: 1,98-1,99 мкф; R-С цепочка на НЧ: 7,3 ома + 8,0 мкф; на ВЧ применил спаренные МБМ: входной- 1,98 мкф и 2,09 мкф — это к динамику). При наличии хорошего измерителя индуктивности и обмоточного провода это не трудно. Индуктивности и ёмкости в парах аналогичны с точностью 1-2%.

2. Займёмся фильтром

Отключаем блок индикации перегрузки (если усилитель не мощнее 25-30 Вт — иначе потом слушаем с осторожностью) —схеме режем дорожку со входа (красный провод +) на VD KA522Б (смотри схему) и выпаиваем конденсатор С2 10 мкФ и транзистор VT2 КТ315б

Отрубаем разъем штекерный XPи припаиваем провода идущие к динамикам (старые выкидываем! Ставим на их место аудио провода сечением не менее 2,5 мм2, на крайний случай медные от электропроводки) напрямую к плате, с обратной стороны разъема. От бассовика (НЧ) «+» к №2 разъёма и «-» к №3. Пищалку (ВЧ) соответственно «+» к №5 и «-» к №2 (так надо — она в противофазе).С фильтром закончено.

Доработка акустической системы

Характеристики, надо сказать не очень…

Или это мне с высоты S-90 так кажется? Тем более ещё помню, как принёс их (это вам не S-90, по колонке в руки и вперёд!) и зафановал. Для моих тогдашних ушей звук был что надо! Так что мысли, типа — русская акустическая система S-30 га..но отвергаться сразу! Не бывает плохих русских колонок, а бывают заевшиеся уши и кривые руки :).

Поэтому, всем владельцам S-30 посвящается. Если вам уже приелось их звучание, а финансы не располагают к покупке большего, читать ниже перечисленное:

Итак, в наличие S-30 2 штуки, паяльник, прямые руки (лучше золотые), подручный материал: вата, войлок (ватин, линолеум), провода медные (хоть от проводки, рекомендуются одножильные, сечением под 2,5 мм2), пластилин, резина, схема колонок, свободное время и желание дорабатывать неограниченно.

Снимаем переднюю панель (8 болтов) и оба динамика (в 30-х они, о ужас, даже не припаяны к проводам, а на разъемах!…)

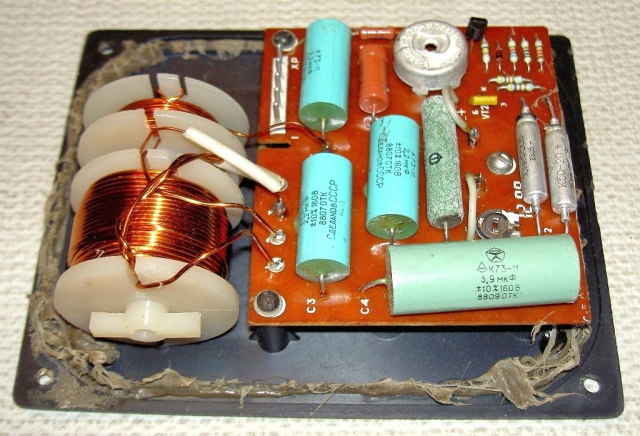

Снимаем заднюю крышку (шильдик) с фильтром. Приступаем к доработке:
