Наводки и фон в динамиках

При включении зажигания пропадает радио и шумит автомагнитола

При включении зажигания пропадает радио

Как правило, такая проблема возникает сначала не сильно. Радио слабо шипит только на большой громкости, на низкой и средней – не раздражает. Постепенно всё становится серьёзнее: как только включается зажигание, начинают проявляться раздражающие психику шумы и помехи в динамиках, ничего не работает. Что же можно сделать, если при включении зажигания пропадает радио?

В чём выражается проблема

Чтобы более подробно разобраться в проблеме, рассмотрим, как всё происходит досконально:

• Ключ в замке зажигания в положении 0, и включается музыка (никаких помех, радио не пропадает, всё идеально работает, не шипит);
• Ключ поворачивается на пол-оборота и включается зажигание (начинаются помехи, радио то пропадает, то появляется, шипит);
• Ключ поворачивается на полный оборот, запускается двигатель (помехи усиливаются, радио может полностью пропасть, если нажать на педаль газа — неприятное шипение увеличивается пропорционально оборотам мотора, радио пропадает или неожиданно появляется).

Причины пропадания радио

В первую очередь автовладельцы начинают проверять силовой кабель. Как правило, он пропускается по левой стороне от водителя, а межблочные провода проводятся по правой стороне. Акустическая проводка динамиков, расположенная с левой стороны автомобиля, пропускается вместе с силовым кабелем и антенной радио.

Помехи при включении зажигания радио

И действительно, если напутать с подключением межблочных проводов в разъёмах, то шума и помех не избежать.

Нередко причиной проблемы становится сабвуфер. Если он обесточивается, всё приходит в норму.

Не исключение – питание головного устройства. Опять же, неправильное подключение акустической системы. Как правило, силовой кабель должен идти на усилитель отдельно, а другой силовой кабель – на ГУ отдельно, с обязательным врезанием предохранителя около аккумуляторной батареи. Ну и, конечно, следует провести заземление автомагнитолы, чтобы исключить помехи.

Если с проводкой и межблочниками всё нормально, сомнение автоматически падает на усилитель. Вполне возможно, что прогорели линейки на устройстве усиления звука. Поможет это проверить установка заведомо исправного усилителя. Если шум пропадёт, значит, дело за малым – купить и поставить новый усилитель.

Правильная инсталляция головного устройства

Приобретение автомагнитолы можно отнести к одним из серьёзных покупок в жизни автомобилиста. Без медиасистемы сегодня сложно представить автомобиль. Музыка помогает при поездках на большие расстояния, водителям с ночным режимом работы – не уснуть за рулём.

Как работает фильтр?

1. Варисторы ограничивают всплески и скачки напряжения, защищают устройства от выхода из строя. Их действие вы можете видеть на средней диаграмме. Первая диаграмма показывает насколько сильные скачки могут быть. Такие всплески вмиг убьют вашу технику.
2. Дроссель – сглаживает ток. Это катушки индуктивности, по сути своей — медный провод, намотанный в катушку, может иметь ферритовый сердечник. Устанавливается последовательно цепи.
3. Конденсаторы сглаживают форму напряжения, как и дроссель, но устанавливаются параллельно.

Чтобы понять почему так происходит нужно запомнить законы коммутации:

С фильтрами разобрались. Логично вырисовывается вопрос: если фильтры нужно устанавливать с производственной линии, почему тогда лампы и импульсные источники питания «шумят»? Ответ очень простой, потому что недобросовестный производитель просто впаивает перемычки вместо фильтра.

Магнитола включается но звука нет – авто магнитола работает, а звука нет

ВИДЕО ПО ТЕМЕ: Появились наводки и шумы в системе! Сахалинский форум. Авто, Мото. Неисправности, запчасти, сервис, страхование. Собаки Кошки Аквариум Птицы Прочее.

Забыли пароль? Форум Общие форумы Музыка в автомобиле Фонит магнитола.

Проблемка в следующем: Когда играет диск или радио, то на малых громкостях отчетливо слышится шипение, которое с прибавлением громкости не увеличивается, то есть музыка «маскирует» его… Если поставить на паузу, то шипение прекращается. Без разницы как играют динамики…напрямую от магнитолы или через усилитель. Мастер, которому я доверяю в командировке, вот и решил вас тут озадачить, пока он не приедет… Что это может быть? Ах, да … магнитола Alpine r. Заранее спасибо за советы.

Некоторые материалы настоящего раздела могут содержать информацию, запрещенную для детей. Полная версия. Автофорум главный.

Устранение неполадок образующих шумы

Первый случай, при прослушивании радио, нужно будет просто плотно прикрутить провод, идущий с антенны на массу. Второй случай, при повреждении проводов, просмотрите всю аудио проводку и замените поврежденный участок. Лучше всего провод кидать целый без добавок. Нормальным вариантом будет, конечно же, проложить специальные аудио кабеля, специально предназначенные для этого.

Третий и, наверное, самый основной пункт, куда без знаний или без специалиста лезть не надо – предохранитель. Для начала нужно определить, что с предохранителем. Замыкаем минус линейного провода на корпус, если фон пропал, несите в сервисный центр. Ну если решились делать сами, тогда все по порядку:

• Для начала нужно достать и снять верхнюю крышку аппарата.
• Находим предохранитель линейных выходов, на платах магнитол фирмы Пионер он обозначен восклицательным знаком и похож на SMD резистор с нарисованной буквой «Р» наверху.
• Если вы не найдете такой же, то меняем проверенным дедовским способом – впаиваем несколько «ниточек» медной проволоки, в народе «жучок» . Если все же произойдет замыкание, такая перемычка с легкостью расплавится, не причинив вреда.
• Проверяем на работоспособность.
• Собираем все в обратном порядке.

Предохранитель Pioneer

По времени у вас уйдет где-то 25-30 мин

Но берите во внимание то, что гарантий на выполненную работу вы ни от кого не получите. В случае если ваша магнитола после таких действий сгорит виноватым будете только вы сами

При четвертом, обожмите тюльпанчики.

Тюльпанчики автомагнитолы

Если магнитола фонила при выключенном двигателе, то просто нужно хорошо пропаять контакт линейного выхода с контактом массы. И на всякий случай обожмите все контакты, которые есть в соединениях магнитолы.

В автомобиле находятся различные источники электромагнитных помех и высоковольтных разрядов, например генератор, система зажигания, электронный блок управления и сигнализация. Можно легко разобраться с тем, почему фонит магнитола при заведенном двигателе и что делать.

Почему фонят колонки от усилителя: проблемы физического характера

С бытовыми усилителями наблюдается наибольшее количество проблем, поскольку в тех же устаревших моделях подключение акустики обычно производится исключительно при помощи проводов. Вполне возможно, что кабели недостаточно хорошо экранированы, штекеры не полностью входят в соответствующие гнезда и т.д. Иногда ответ на вопрос по поводу того, почему фонят колонки, и того проще.

Дело в том, что в некоторых усилителях для подключения акустики используются не специальные гнезда, а своеобразные «крокодильчики», в которых просто зажимаются оголенные провода. Понятно, что экранировать такой кабель прямо на входе смысла нет абсолютно никакого, но устранить шумы можно путем более глубокой вставки провода в разъем (к тому же два провода внутри основного кабеля не должны соприкасаться и коротить)

Кроме того, обратите внимание и на то, что при использовании слишком длинных проводов шум может возникать в них самих исключительно по причине такой удлиненности. Да и перепады напряжения в сети могут вызвать подобные явления

Но можно предположить, что вышеописанные признаки никак себя не проявляют. Так почему фонят колонки в машине, к примеру? Очевидно, что, кроме неплотного подключения, причина может состоять в самом устройстве, с которого выводится сигнал на динамики.

И достаточно часто многие специалисты объясняют появление фона тем, что на предусилителе «полетели» конденсаторы. Иногда шум может появляться не сразу, а постепенно. В этом случае наверняка конденсаторы начали просто подсыхать. Если возможности заменить их самостоятельно нет, лучше обзавестись новыми элементами.

Ничего не помогло

Вот если эти не сложные действия не помогли вам, то можно начинать вникать глубже. Ставить на магнитолу фильтры помех по питанию, проверять генератор, свечные провода и т.д. Но обычно в 85% случаев до этого не доходит.

Чистого звука и мощного баса!

Читать еще:

Жмите на кнопку чтобы поделиться материалом:

Многие водители часто сталкиваются с вопросом, относительно того, как избавиться от наводок (свист, шум из колонок), которые нередко возникают в автомобильной акустике.

Эта проблема может возникнуть в любой стереосистеме, независимо от того, к какой категории относится аппаратура, будь то бюджетная китайская, среднебюджетная либо премиум-класса. Поэтому рекомендуем ознакомиться с этой статьей для более точного анализа потенциальных источников плохого звука и способов его устранения.

Причина почему фонит магнитола на авто

(1 4,00 из 5) Загрузка…

Автомобилисты нашего времени считают, что любой товар китайского производства это дешевая подделка, не заслуживающая внимания. Может быть, в далеких временах Китай и выпускал массовую некачественную продукцию, то сейчас все изменилось. Годы идут и производители Китая совершают технологические прорывы, тем самым улучшают качество продукции, выпускаемое на своем производстве. Поэтому в нынешнее время магнитолы фирмы Pioneer являются очень качественными медиа системами, беря верх над своими конкурентами в плане цены.

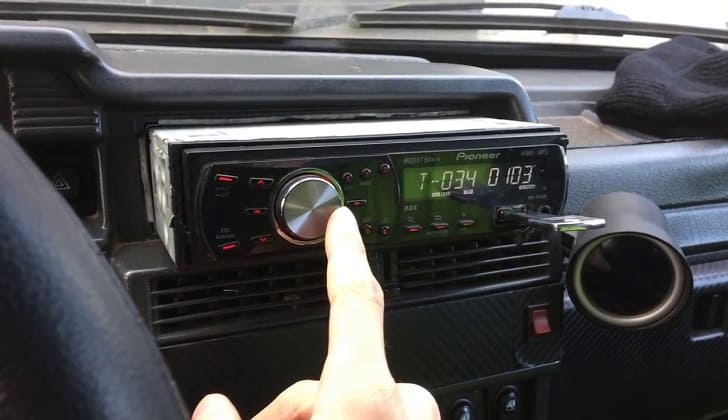

Магнитола Пионер выделяется ее из общего списка качественным звуком и огромными функциональными возможностями. Но при частом ее использовании появляются некоторые трудности. Одна из которых – начинает фонить магнитола в машине.

Автомагнитола

Причина появления дополнительного фона при рабочем двигателе

Владельцы китайских автомагнитол Пионер рано или поздно все равно сталкивались с появлением плохого звучания в машине. Это можно охарактеризовать как легкая поломка магнитолы, которая придает неудобство при прослушивании музыки. При появлении, какого либо дополнительного фона издаваемое динамиками у автовладельца сразу возникает мысль, что нужно менять магнитолу. Не надо торопиться. Нужно сначала разобраться, почему фонит магнитола. Далее рассмотрим причины появления ненужных шумов, издаваемые динамиками.

Первым из вариантов является появление фона, когда вы включили радио, то это значит что отошел провод антенного кабеля, идущий на массу. Ни чего сложно здесь не надо делать, нужно просто прикрутить его на место. Второй, если же дополнительные шумы слышны при работе CD или других цифровых носителей, то скорей всего была нарушена экранизация проводки как от магнитолы к усилителю, так и к динамикам. То есть, нарушена внешняя оболочка кабеля, защищающая внутреннее электромагнитное поле издаваемое проводами, от воздействия на них внешних полей.

Делаем фильтр своими руками

Чтобы устранить помехи от светодиодного прожектора или лампы, вы можете собрать или вытащить из вышедшей и строя техники фильтр. Тем самым вы улучшите характеристики своей лампы, избавитесь от лишних шумов радиоприёмника и телевизора. Типовая схема фильтра была показана в предыдущем разделе статьи.

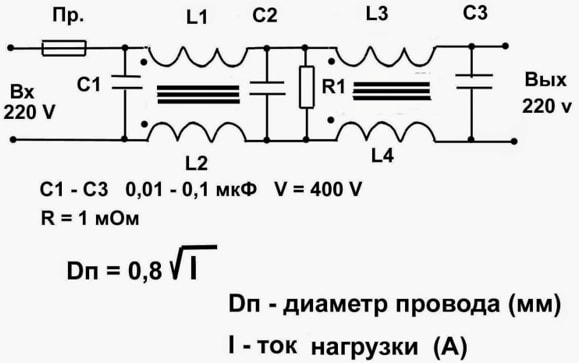

Рассмотрим схему фильтра от помех светодиодных ламп самостоятельной сборки.

На картинке вы видите номиналы всех деталей и компонентов. Диаметр провода для фильтра вы должны рассчитать по формуле, в зависимости от тока потребления устройства.

Мотать в один слой, не перекрещивая провода до заполнения сердечника. Желательно между витками оставить зазор.

Чтобы не заниматься намоткой фильтра вы можете использовать готовый дроссель от блока питания. Его можно найти в компьютерном БП, зарядном для ноутбука, DVD-проигрывателе, музыкальном центре, они расположены на плате блока питания

Обратите внимание и на энергосберегающие люминесцентные лампы – это источник деталей для многих радиолюбителей

В мощных БП он может выглядеть, как тороидальный дроссель, или катушка, намотанная на ферритовом кольце. Такие фильтры обычно выдерживают тока на 2 и более Ампера.

Выпаяв дроссель, нужно добавить к нему конденсаторы согласно схеме и фильтр будет у вас готов.

Еще более простой вариант – вы можете вырезать кусок платы от добротного блока питания. Выглядит этот участок подобным образом.

Обрезать плату ножовкой по металлу и припаять провода.

Далее нужно установить этот фильтр в корпус вашего светильника, таким образом:

Что делать

Прежде всего вся проводка автомагнитолы проверяется на наличие повреждений. В случае неплотной посадки штекера антенны его следует вынуть, очистить от грязи и окислов. Если повредилась или оборвалась экранная оболочка радиочастотного кабеля, то штекер требуется перепаять. Если фон не пропал, то генератор проверяется на износ щеток и коллектора.

При возникновении помех, когда запускается мотор, проверяется стартер. Неисправные детали во всех случаях заменяются. Следует проверить свечи зажигания и высоковольтные провода. При обнаружении пробоев и трещин детали заменяются. Соединения с линейным выходом тоже осматриваются, очищаются и обжимаются. Цепи питания проверяются на надежность соединения.

Еще один способ решения этой проблемы — подключение магнитолы к другой точке, например напрямую к аккумулятору. Для замены предохранителя линейных выходов можно обратиться в сервисный центр. Для устранения фона необходимо следовать простому правилу: не следует прокладывать провода автомагнитолы в машине рядом со жгутами систем зажигания и управления двигателем.

Основные правила установки:

• Первое правило. Чтобы автозвук оказался максимально чистым, необходимо приобретать максимально качественные силовые кабели и акустические/межблочные провода. При ограничении в средствах, основной упор надо сделать на межблочные кабельные соединители. Во время работы автомобиля его электросистема неизбежно создаёт электромагнитные поля, разнообразные по количеству, мощности и частотным характеристикам. Именно они являются основной причиной шумов, которые проникают через некачественно сделанные экраны кабелей RCA.
• Второе правило. Прокладку межблочных кабелей следует вести таким образом, чтобы они находились максимально далеко от других элементов электропроводки транспортного средства. А также они не должны находиться близко от силовых проводов, ведущих к звуковой системе. Следует учесть, что проникновение помех уменьшится, если пересечение колоночных проводов и силовых кабелей смонтировать под прямым углом.

• Третье правило. Никогда не приобретайте RCA-кабели, длины которых хватает «с запасом». Чем меньшей будет длина, тем, меньше вероятность генерирования электромагнитной наводки.
• Четвертое правило. Грамотно спроектированный монтаж системы автозвука предусматривает заземление всех элементов системы только в одной точке.В противном случае, когда компоненты заземляются в хаотично подобранных местах, появляются так называемые «контуры заземления», являющиеся основной причиной помех при проигрывании музыки.

Контуры заземления и рекомендации по установке

Четвертое правило, изложенное выше, говорит о том, что одна из причин, по которой возникает посторонний шум в динамиках, является наличие «контуров заземления». Их присутствие в нескольких местах становится причиной генерирования разного напряжения в отдельных частях кузова транспортного средства. Это и приводит к появлению дополнительных шумов.

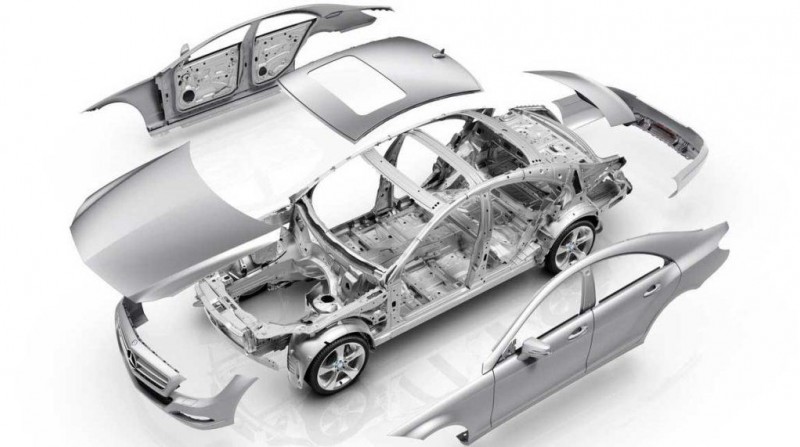

Корпус автомобиля, по сути, представляет собой большую массу металла, которая используется как «земля» для электроцепей. Его электрическое сопротивление минимально, но оно есть. На работу электрооборудования самого транспорта оно не имеет никакого влияния, чего не скажешь о звуковой системе. Поскольку между точками кузова существуют напряжения разного потенциала, возникают микротоки, к которым весьма чувствительна начинка акустической системы.

Чтобы предотвратить наличие звукового шума, следует воспользоваться такими правилами:

Схема заземления создается так, чтобы все компоненты «массы» сходились в одну точку. Отличным решением является использование минусовой клеммы аккумуляторной батареи или точки на кузове, где присутствует заземление отрицательной клеммы источника питания. При выборе проводки следует делать упор на многожильные качественные провода, при производстве которых используется обескислороженная медь. Место контакта кабеля с корпусом, должно быть зачищено от краски, грязи и ржавчины. Рекомендуется кабель оконцевать опрессовкой или напайкой специального наконечника в виде кольца подходящего диаметра. Создавая разводку заземляющих кабелей и питания, прикупите позолоченные коннекторы и клеммы;

Металлические части аудиосистемы не должны нигде контактировать с кузовом транспортного средства. В противном случае, при установке акустики своими руками, владелец автомобиля спровоцирует появление контура заземления, со всеми вытекающими последствиями;

• Как только вся проводка будет подключена к магнитоле и двум парам колонок, проверьте её работоспособность. Включите стереосистему, и проведите тест при отсоединенной антенне. В идеале шумов не должно быть;
• Далее надо отсоединить заземление стереосистемы от кузова. Если всё сделано правильно, звук пропадет, магнитола отключится. Это прямое свидетельство наличия одной точки заземления и отсутствия контуров. Стопроцентной гарантии отсутствия шума никто не даст, тем не менее, вы обезопасите себя на 90 процентов. Бывает и так, что при установке аудиосистемы нет возможности заземлить все элементы в единой точке. Решением проблемы является подбор еще одной точки для подключения массы. Этот случай эффективен только тогда, когда разница напряжения между базовой и дополнительной точкой заземления не превышает 0.2В. Как вариант, заземление усилителя осуществляют к задней части автомобиля, а эквалайзер, магнитолу и кроссовер – на перегородке кузова между двигателем и салоном.

Почему фонит магнитола

Существует несколько причин возникновения этой неполадки. Первая из них — возникновение помех вследствие соприкосновения корпуса усилка с кузовом или ненадежного экранирования антенны. В этом случае при прослушивании радиостанции с посредственным уровнем сигнала будет накладываться визг или треск, когда двигатель работает. Если нажать на педаль газа, то частота сильного фона увеличится в соответствии с оборотами мотора.

Фон нередко появляется из-за наведения высоковольтных разрядов, создаваемых системой зажигания бензинового мотора. Также уровень треска от колонок автомобильной медиасистемы увеличивается из-за применения некачественных высоковольтных проводов и неисправных свеч зажигания. Причиной однообразного писка или визга из динамиков может являться неисправный генератор. Помехи провоцируют искрение щеток, истертые пластины коллектора, замыкание в обмотке статора.

Также сильный фон появляется из-за неисправности магнитолы, например вследствие высыхания фильтровочного конденсатора в цепи питания.

На некоторых медиасистемах имеется предохранитель линейного провода, который ставится между «массой» на плате и боковыми выводами RCA-гнезд. Когда у подключенного таким способом усилителя отходит минусовой провод, этот предохранитель перегорает, чтобы ток не шел через межблочные соединения магнитолы.

Помеха наводится на кабели, соединяющие усилитель с автомагнитолой. В числе прочих проблем — неплотная посадка коннекторов либо повреждение экранной оболочки. Если появляются сильные помехи при запуске двигателя, то виновен стартер. В нем тоже могут искрить щетки.

Смотрите » Почему магнитола заикается при увеличении громкости

Что такое помехи?

В розетке присутствует, как известно, напряжение переменное. Напряжение это имеет синусоидальную форму, если взглянуть на него с помощью осциллографа мы увидим такую картинку.

На рисунке выше вы видите напряжения с помехами и без. В идеальном случае напряжение должно быть, таким как на правой диаграмме.

Импульсные блоки питания применяются практически во всей современно технике: LED лампы, зарядные устройства, компьютерные БП, и т.д. Именно они дают помехи в сеть и чтобы от них избавится на вход по высокому напряжению устанавливают электромагнитный фильтр помех, состоящий из:

• Варисторов;
• электромагнитного дросселя;
• конденсаторов.

Фильтр нужен как для защиты вашего устройства, так и для того, чтобы в процессе его работы помехи не возвращались в сеть. Помехи могут возникать не только от импульсных источников питания, но и при работе коллекторных двигателей, от искрения их щёток и процессов коммутации обмоток якоря.
