Правила применения индикаторов напряжения

При работе с подобного рода инструментами существует ряд правил, которые необходимо знать, чтобы все делать правильно.

Здесь необходимо придерживаться таких рекомендаций:

соблюдение правил безопасной работы с электросетями. Это означает, что все манипуляции с индикаторной отверткой следует проводить при выключенных пакетных выключателях;

Выключенные выключатели в электрощитке.

помните, что электрический ток всегда течет через проводник по пути наименьшего сопротивления (от плюса к минусу);

• для оценки сложных электроприборов подобный индикаторный измеритель любого типа не подходит. С ее помощью можно проверить исправность электроцепей приборов;
• в домах и квартирах имеется стандартная сеть с чистотой в 50Гц и напряжением в 220В;
• при работе с такой отверткой необходимо знать, что на фазу (+) всегда приходит напряжение, ноль – ведет на трансформатор (-), а третий провод – заземление (например, в розетке).

При пользовании сигнальной отверткой в различных работах обязательно следует придерживаться вышеперечисленных правил. В противном случае вы можете получить совершенно противоположный результат.

Чем опасна контролька

Лампа накаливания относится к электрическим изделиям, требующим аккуратного обращения. Поэтому ее устанавливают в светильники, которые стационарно закреплены на строительных конструкциях или имеют устойчивое основание, например, в настольном исполнении.

Контролька создается переносной и легко повреждается. Она может:

• взорваться от повышенного напряжения;
• выскользнуть из рук электрика, упасть и разбиться (часто в подключенном состоянии);
• сделать короткое замыкание;
• послужить причиной попадания человека под действие тока.

Опытные электрики пытались учесть эти риски и принимали различные технические ухищрения для повышения собственной безопасности. Но они все запрещены современными правилами.

Возможность взрыва

Технические предпосылки

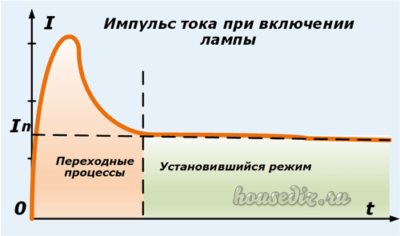

При подключении под напряжение сопротивление нити накала изменяется по нелинейному закону. В первоначальный момент кратковременно возникают переходные процессы, а затем устанавливается номинальный режим работы.

Это объясняется тем, что вольфрам в холодном и разогретом током состоянии обладает разным электрическим сопротивлением. Рассмотрим это на примере популярной лампочки 60 ватт. Она потребляет ток 0,27 ампера, а ее нить обладает сопротивлением 815 Ом.

Если же замерить ее сопротивление в холодном состоянии, то омметр покажет порядка 59 Ом. Разница почти в 14 раз. Такое свойство вольфрама избавляет лампу от сложной пускорегулирующей аппаратуры, облегчает конструкцию, но требует учета при эксплуатации.

При превышении напряжения до линейной величины 380 нить чаще всего перегорает, но у изношенной конструкции может взорваться. Примеров таких повреждений очень много. Они возникают там, где владельцы квартир экономят на защитах типа реле контроля напряжения.

Человеческий фактор

Электрики, пользующиеся контрольками на предприятиях, работали не только в сетях 220, но и 36 вольт, которые используются для освещения опасных помещений.

Конструкция патрона и форма лампочек взаимозаменяемы: при работе в контрольке просто перекручивали лампы на соответствующее напряжение. Если же при смене рабочего места в сети 220 вольт забывали об этом, то происходил взрыв колбы. А мелкие осколки почему-то летят прямо в глаза.

Механическое повреждение

Стекло колбы хрупкое, легко бьется, особенно в переносной конструкции. Если у стационарного светильника лампа вкручена и закреплена, то контрольку обычно держат в руках. Она может выскользнуть.

Да и человек не всегда соблюдает правила безопасности при работе с инструментом, способен поскользнуться и выронить ее из рук или упасть вместе с ней и порезаться о стекла.

Особую опасность представляет падение с лампой, на которую подано напряжение. Нить накала оборвется, а электроды ее крепления могут закоротиться через случайный токопроводящий предмет или человеческое тело. Сразу возникает короткое замыкание со всеми отягчающими обстоятельствами.

Вероятность прикосновения к токоведущим частям

Для создания электрического контакта при подключении контрольки обычно оставляют оголенный конец металла на проводе или напаивают простой наконечник с зажимом типа «крокодил».

Эта точка находится под напряжением сети, представляет опасность.

Самодельные защиты контрольной лампы

Учитывая риски работы с котролькой опытные электрики всячески пытались защитить ее конструкцию:

• надевали на патрон жестяной или иной плафон:
• обматывали колбу скотчем или тряпками;
• приспосабливали крюк для подвески;
• монтировали перед патроном предохранитель, защищающий от короткого замыкания;
• использовали для подключения провода с высокой степенью защиты изоляции;
• применяли для подключения щупы с предохранительными ограничительными кольцами от измерительных приборов, предназначенных для работы под напряжением.

Однако даже полный комплекс всех этих мер не позволяет безопасно выполнять работу контрольной лампой. Надежней работать индикатором и вольтметром.
