Виды подсветки матрицы монитора или телевизора

Схема диммируемого драйвера светодиодной ленты

Как уже упоминалось, для замены CCFL на LED в мониторе придётся установить драйвер питания светодиодной ленты.

Собрать простейшим ШИМ регулятор для диммирования яркости подсветки своими руками можно на микросхеме N555.

Схема светодиодной подсветки монитора со встроенным диммером

Генератор диммирующего сигнала собран на генераторе импульсов NE555, особенностью этой микросхемы является возможность изменять и частоту, и скважность импульсов. Переменный резистор в этой схеме влияет на скважность

Преимущества такой схемы управления яркостью подсветки – низкое тепловыделение и широкий диапазон сигнала, недостаток – механическая регулировка. Эта схема понадобится, если стоит программный диммер на плате инвертора питания ламп. Эта схема led подсветки универсальная и подойдет для экранов любых производителей.

Схема для внешнего диммирования

Это копия выходного каскада предыдущей схемы. Если уровень сигнала с диммирующего выхода будет недостаточен для корректной работы полевого транзистора, перед затвором возможно установить дополнительный маломощный транзисторный ключ, который будет играть роль коммутатора напряжения.

А эта схема позволит управлять яркостью ленты через штатный канал. Учтите, что глубина диммирования для ccfl ламп меньше чем у светодиодов, поэтому в такой схеме диапазон яркости будет меньше чем при первом варианте.

На многих устройствах Toshiba, JVS, BenQ ШИМ программный, когда на инвертор поступает сигнал увеличения либо уменьшения скважности, а диммирующий сигнал формируется контроллером самого инвертора. В Samsung и LG у всех моделей есть выход «dim», который подойдёт для управления яркостью led подсветки монитора

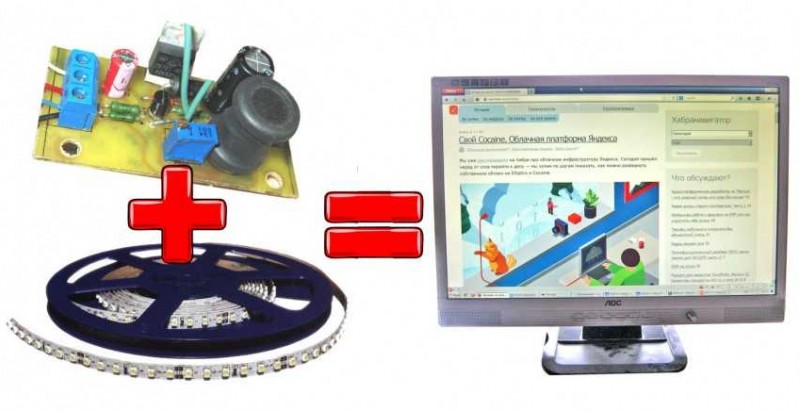

Замена ccfl на led в мониторе позволяет значительно снизить затраты по сравнению с установкой новой лампы. Даже по минимальным расценкам четыре лампы обойдутся в 3-5 долларов, а полметра светодиодной ленты вместе с драйвером обойдутся вам меньше чем в доллар.

Что такое инвертор подсветки монитора

Если на экране монитора изображение отображается, а подсветки нет, то есть две основные вероятные причины этой проблемы:

неисправность ламп подсветки монитора

В этом случае нам необходимо найти аналогичную подходящую лампу в замен неисправной. Либо, если таковой нет в наличии, можно впаять вместо лампы подсветки резистор подходящей мощности и сопротивления.

неисправность инвертора подсветки монитора

А испортиться в инверторе есть чему: выйти из строя может как простой элемент сопротивления в цепи, так и более сложный. Это могут быть резисторы, транзисторы, конденсаторы, ну и сами высоковольтные трансформаторы. Зачастую, вышедшие из строя детали можно определить по характерным чёрным следам на электронной плате.

ВНИМАНИЕ! Ни в коем случае не допускайте прикосновений к инвертору монитора и к другим платам, если устройство подключено к сети. Напряжение на некоторых элементах монитора может достигать 1500 вольт и даже больше!. Что же делать, если лампы подсветки целы, а изображения на экране всё равно не видно? Возможны две ситуации (напоминаем, что в рамках настоящей статьи мы не рассматриваем тонкости компонентной диагностики и ремонта):

Что же делать, если лампы подсветки целы, а изображения на экране всё равно не видно? Возможны две ситуации (напоминаем, что в рамках настоящей статьи мы не рассматриваем тонкости компонентной диагностики и ремонта):

1. Наш монитор имеет внешний блок питания и отдельную плату инвертора. В таком случае мы просто приобретаем новый инвертор или подходящий б/у и подключаем его к плате контроллера матрицы. Благо, в подавляющем большинстве случаев интерфейсы подключения инвертора универсальны.
2. Наш монитор оснащён встроенным блоком питания, элементы которого расположены на одной плате с инвертором. Конечно, и в этом случае можно найти аналогичную плату для замены, но мы рассмотрим другой вариант решения проблемы.

Определение контактов соединения инвертора с блоком питания

Теперь нам необходимо определиться с подключением.
Плата инвертора с блоком питания имеет лишь один разъём подключения для коннекта с платой контроллера матрицы. Зная, какие контакты есть на выходе этой платы и платы внешнего инвертора, мы можем соединить их проводами.
Рассматриваем плату монитора ViewSonic с блоком питания и видим там схему контактов разъёма

На картинке выше у нас следующая расшифровка разъёма:

• два левых контакта +12 отвечают, как видно из обозначения, за подачу плюса;
• два средних контакта GND отвечают за массу (или минус);
• правый верхний контакт ON/OFF отвечает за подачу сигнала на включение/выключение монитора;
• нижний правый контакт BRIG отвечает за управление монитором.

Теперь посмотрим, что у нас есть на выходе с платы внешнего инвертора

Здесь контакты расположены одним рядом и имеют следующее назначение слева направо:

• два контакта GND — это масса (минус);
• контакт ADJ — это управление подсветкой;
• контакт ON/OFF — включение и выключение подсветки;
• два крайних контакта VCC — соответственно, подача плюса.

В нашем случае мы будем соединять попарно одним проводом контакты плюса и массы, и по одному проводу на включение/выключение платы и на управляющий контакт. В идеале, можно на каждый контакт цеплять отдельный провод.

Если на ваших платах нет схемы с расшифровкой, то вы всегда можете найти даташит (от английского Datasheet, что в дословном переводе обозначает «бумажка с информацией», то есть «документация») используемой вами платы. Подчёркиваем, что удобнее и выгоднее искать документацию именно по модели платы, а не по модели монитора, в которой эта самая плата была установлена

Заключительные работы

Когда ремонт Led системы телевизоров марки LG был осуществлен полностью, прежде, чем производить окончательную сборку, подключаем напряжение к планкам и проверяем свечение всех светодиодов

Если все нормально, то собираем ТВ, выполняя все операции последовательно и с осторожностью, как и при демонтаже

Устанавливаем телевизор на прежнее место, включаем его в сеть и наслаждаемся качеством: если нигде на экране нет посторонних пятен светлого или темного колера, значит, ремонт был выполнен правильно, с соблюдением всех рекомендаций. А получить максимум возможностей от своего телевизора можно, узнав, как правильно настроить цифровые каналы на телевизоре LG.

Сборка монитора после ремонта

Последнее, что хотелось бы отметить в рамках данной статьи — это сборка монитора после замены инвертора.

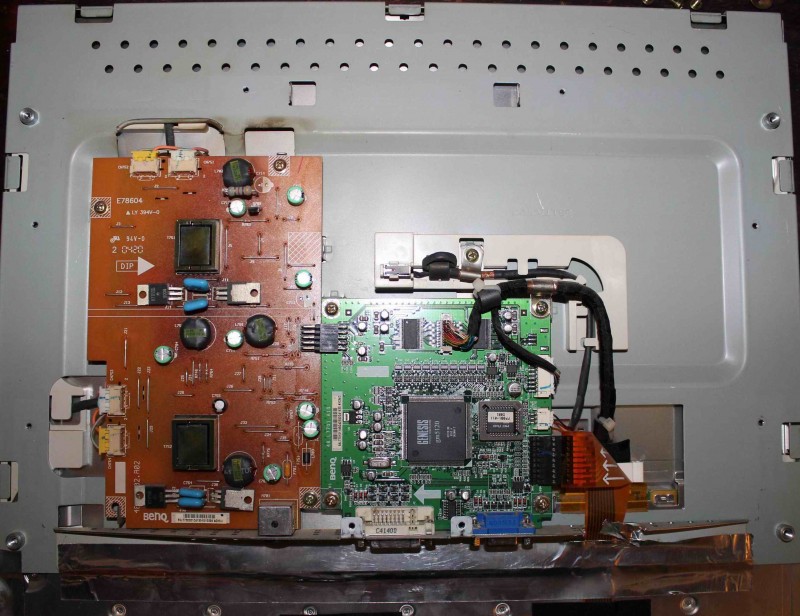

Дело в том, что под задней крышкой монитора на самом деле не так много места, как может показаться. Внешнему инвертору там просто может не найтись пристанища. Что же делать? Вырезать отверстие в самой крышке? Вовсе не обязательно. Мы можем установить внешний инвертор на место старого, нужно лишь освободить для него пространство. Чтобы это сделать, взглянем на плату блока питания с испорченным инвертором подсветки с обеих сторон:

Та часть платы, что выделена на картинке выше, отвечала как раз за работу инвертора. Под некоторыми элементами платы мы можем видеть значительные потемнения, говорящие о выходе из строя этих компонентов. Дабы освободить место в корпусе монитора для внешнего инвертора, мы отпаяем от платы основные компоненты, которые не имеют отношения к блоку питания. Вот что у нас получилось

Вы можете удалить больше элементов, но в нашем случае и этого вполне достаточно. После выпаивания высоковольтных трансформаторов, катушек, конденсаторов и диодов места для внешнего инвертора подсветки освободилось достаточно.
Внешний инвертор можно прикрепить как к плате, так и к защитному корпусу монитора. Мы закрепим инвертор на хомуты, подсоединим к нему провода от ламп подсветки монитора и соберём всю конструкцию

Подключаем уже восстановленный монитор к компьютеру и проверяем его работу

Что ж, данный монитор после ремонта прослужит нам ещё не одну тысячу рабочих часов.

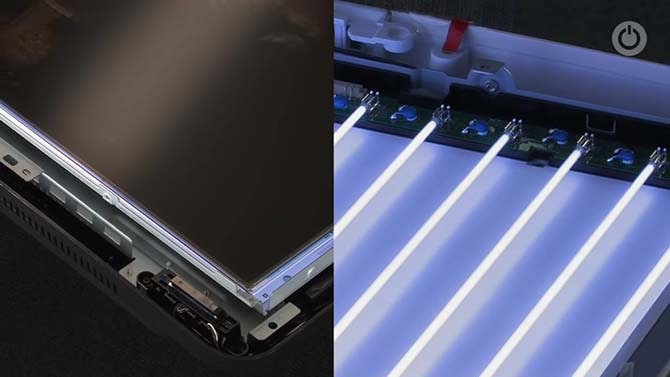

Подсветка ЖК-матрицы CCFL лампами

CCFL (Cold Cathode Fluorescent Lamps) – флуоресцентные лампы с холодным катодом. Ранее использовались лампы с горячим катодом HCFL, но из-за своей ненадежности и недолговечности были заменены на CCFL.
Лампы CCFL представляют собой те же лампы дневного света, только уменьшенного размера. Принцип работы у них такой же. На внутреннюю поверхность лампы нанесен слой люминофора, а сама она заполнена смесью инертного газа с парами ртути. При подаче напряжения пары ртути взаимодействуют с люминофором, и он начинает светиться.

Подсветка матрицы дисплея CCFL лампами может быть организована следующими способами ⇒

1. Расположение ламп сверху и снизу монитора
2. Расположение ламп со всех четырех сторон монитора
3. Расположение ламп параллельно всей поверхности монитора

Для равномерного распределения света всеми перечисленными способами, применяется специальная, адаптированная к каждому из них система рассеивания, состоящая из различных форм и размеров световодов и призм. Вариантов организации равномерного распределения света существует достаточно много.

Данный вид подсветки нашел широкое применение в производстве ЖК-мониторов, телевизоров и жидкокристаллических дисплеях для другой техники.

Технология подсветки CCFL лампами очень сильно сдала позиции при производстве ЖК телевизоров (более 90% всех выпускаемых сегодня жидкокристаллических телевизоров, используют в качестве подсветки светодиоды), но в производстве профессиональных и полупрофессиональных мониторов для работы с изображениями, где очень важна точность цветопередачи, она еще продолжает присутствовать. В таких мониторах используются качественные, специально подобранные лампы, излучающие равномерный и однородный свет.

Светодиодная подсветка с использованием RGB LED может дать точность цветопередачи, которую обеспечивают CCFL лампы и даже лучше, но ее реализация пока значительно дороже.

У покупателя сегодня есть выбор. Прилично сэкономить и приобрести монитор с использованием старого типа подсветки, но по техническим характеристикам практически ничем не уступающим современным моделям, либо потратиться и выбрать один из лучших профессиональных современных мониторов с RGB LED подсветкой, который по сумме своих потребительских качеств будет лучше любого монитора, использующих в качестве подсветки CCFL лампы.

Так же небольшую нишу себе отвоевали лампы CCFL с высокой частотой работы, которые применяются в 3D мониторах. LED – подсветка так же используется и при их производстве, но ее исполнение сложнее и требует больше затрат.

Что такое динамическая подсветка

Динамическая подсветка — это управляемая система, направленная на поверхность стены позади монитора. По периметру задней стенки дисплея устанавливаются управляемые RGB светодиоды, способные создавать цветные пятна различных оттенков. В результате на поверхности стены сзади монитора возникает световой ореол такого же цвета, как и картинка в текущий момент. Он изменяет свой цвет в соответствии со сменой изображения, зрительно расширяя размер изображения. Фоновая подсветка создает мощный визуальный эффект, увеличивается величина картинки, придается некоторое ощущение объема.

Технология имеет наименование
Ambilight, что является сокращением от Ambient Lighting Technology (Технология
Окружающего Освещения).
Она разработана инженерами компании Philips и впервые продемонстрирована в 2007 году. Фирма
запатентовала методику и строго следит за соблюдением авторского права, но для
любителя, желающего изготовить такой тип оформления для ТВ или на монитор компьютера, никаких препятствий не
имеется. Динамическая подсветка, изготовленная своими руками, обойдется намного
дешевле, чем фирменный прототип, и работать она будет ничуть не хуже. Для
человека, знакомого с азами электротехники (на уровне школьной программы)
потребуется около 2 часов, чтобы оформить монитор или телевизор.

Установка led: пошаговая инструкция

Когда вы добрались до неработающей подсветки, то дальнейшие ваши действия по замене ее на светодиодную ленту будут выглядеть так:

• достаем старые лампы из их «канавок»;
• перед работой обязательно необходимо проверить ожесточённость питания инвертора, чтобы не получить током;
• Для этого находим цепь 12 вольт. По цепи обычно размещена парочка электролитических конденсаторов. Далее отслеживаем дорожку, идущую в направлении микросхемы инвертора, и перерезаем ее;

Приклеивание светодиодной ленты

• в качестве подсветки лучше всего брать светодиодную ленту, имеющую нейтрально-белый тип свечения. По ширине рекомендуется использовать модель с минимальными параметрами. Кроме этого необходимо выбрать ленту по такому параметру, как число светодиодов на один метр изделия. Их должно быть не меньше 120 штук;
• когда лента была приклеена, выводим от нее провода и поверяем весь девайс на работоспособность. Запитать светодиодную новую подсветку можно от цепи «12 В». В поиске такого выхода нужно внимательно читать выводы на плате. Они обязательно должны быть подписаны. Также на плате можно отыскать перемычки, на которых имеется питание 12 вольт. В них, для питания ленты, нужно будет просто припаять провода от новой подсветки;

Подключение ленты к питанию в мониторе

но здесь появляется проблема, при которой подсветка будет всегда включена. При этом отсутствует возможность регулирования яркости ее свечения;
чтобы изменить эту ситуацию, необходимо найти цепь регулировки яркости подсветки. Вывод «ON» будет включать/выключать подсветку. При наличии включенного освещения матрицы, на этом выходе будет присутствовать примерно 3 вольт. Яркость регулирует вывод «DIM»

Регулировать яркость здесь можно при помощи изменения скважности ШИМ сигнала. Для регулировки яркости необходимо подключить светодиодную ленту с помощью N-канального «полевичка»

На затвор через небольшой резистор (100…200 ом) данной детали подается сигнал с вывода «DIM».

«Полевики» на материнской плате

На этом можно считать установку светодиодной ленты в монитор в замен старых и непригодных уже ламп можно считать завершенной. Но нужно собрать все детали воедино. Помните, что после завершения замены у вас не должны остаться лишние детали. Если они остались – значит, вы что-то не вернули на место.
Когда монитор будет собран, нужно проверить результат свой работы и оценить равномерность подсветки матрицы монитора.

Процесс сборки

Схема и устройство подсветки для монитора очень просты. Светодиодная лента будет питаться через блок питания на 5В. Так же возможно подключение через компьютерный блок питания. В процессе сборки понадобится ардуино, к нему будут подключаться земля ленты и DI контакт. Для подключения последнего потребуется резистор.

В данном случае светодиодную ленту удобнее подключить через блок питания компьютера. Вспомогательное ардуино (печатная плата) будет питаться от USB гнезда системного блока. Через него светодиодная лента будет получать необходимую информацию для изменения цветов.

Перед тем, как сделать подсветку монитора своими руками нужно приготовленные провода зачистить и пролудить. Один провод должен быть толстым, а два других тонкого сечения. Через толстый проводник будет идти питание с блока на ленту. Тонкие проводники припаиваются к ардуино через резистор.

Например, 30 светодиодов слева и столько же справа. Сверху 40, и снизу 40

Это особенно важно, потому что так изделие будет работать правильно.

Разрезав ленту на нужные отрезки, складываем в виде прямоугольника (все зависит от диагонали монитора). Контакт DI должен располагаться в начале ленты. А начинаться она будет с левого нижнего угла, и заканчиваться в нем. Это одна из особенностей сборки.

Спаяв элементы вместе, приклеиваем их двусторонним скотчем на заднюю стенку монитора. Туда же прикрепляется ардуино. Далее происходит подключение питания для всех деталей. Это все, что нужно для изготовления подсветки.

Открыв прошивку с помощью редактора, необходимо запомнить, куда подключилось ардуино. В меню редактора нужно прейти на вкладку «инструменты», а далее в «порт». Следует выбрать тот порт USB, к которому подключилось ардуино.

Затем, в файле прошивки в строке, имеющей метку «число светодиодов в ленте», необходимо прописать свое число светодиодов, которое рассчитывалось в процессе пайки. Полученный результат сохраняется, и работа с файлом завершается. Скачанное вместе с прошивкой ПО (AmbiBox) необходимо инсталлировать. На конечной стадии установки указывается устройство «Adalight». Запускаем программу.

Ее меню, для удобства, изменяем на русский язык. Настраиваем автозапуск, чтобы программа стартовала вместе с операционной системой, но с небольшой паузой в 30с.

Перейдя в меню «больше настроек» следует выбрать номер USB порта, в которое подсоединяется вспомогательная печатная плата. Программа имеет пункт «захват цвета с экрана». В нем доступны многие режимы, можно выбрать для себя наиболее подходящий, или просто рабочий метод.

Далее следует настройка соответствующих «зон захвата». Перейдя в пункт «показать зоны захвата», указываем соответствующее число светодиодов в ленте.

Зачем менять на led?

На сегодняшний день самым современным и продвинутым источников света является светодиодная продукция. Причем наиболее распространение приобрели светодиодные ленты.

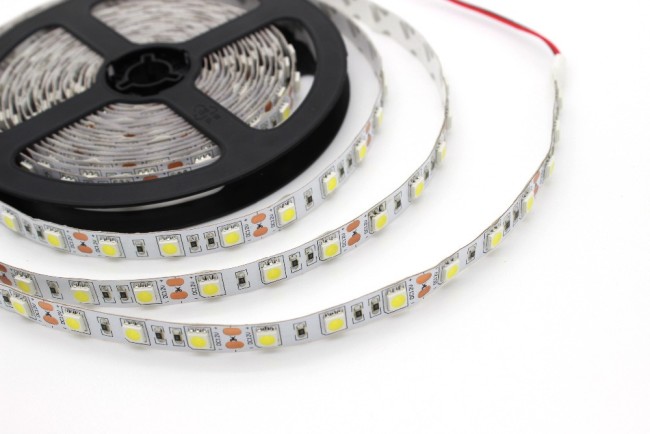

Светодиодная лента

В ситуации необходимости заменять старые отработанные лампы в мониторе выбор падает именно на данный тип продукции по следующим причинам:

• длительный период службы светодиодов. При правильном подключении они способны проработать без видимого снижения яркости свечение почти 10 лет! Таким сроком эксплуатации на данный момент не может похвастаться ни один другой источник света;
• такие ленты имеют самоклеющуюся основу, можно легко прикрепить на любую поверхность, даже заднюю часть монитора;
• светодиоды дают яркий световой поток, который хорошо воспринимает зрительный анализатор человека. При длительной работе за монитором со светодиодной подсветкой глаза практически не устают;
• свечение подсветки может быть абсолютно любым;

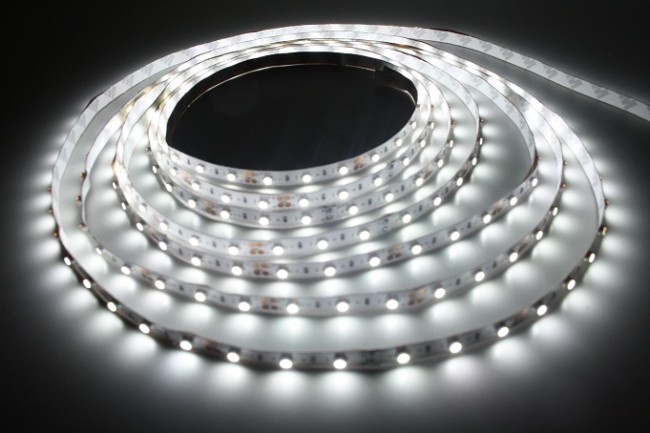

Свечение светодиодной ленты

• светодиодные ленты продаются в катушке по 5 метров. Такой длины вполне хватит для создания эффективной и качественной подсветки монитора;
• относительная простота подключения изделия в плате электроприбора;
• низкое потребление электроэнергии при большой модности источника света. Обычно светодиодные ленты работают при напряжении в 12 или 24 В;
• отсутствие сильного нагревания диодов во время работы. Это очень важный момент, так как именно из-за сильного перегрева происходит выход из строя ламп изначально встроенных в конструкцию монитора. Стоит отметить, что лампы старого образца еще часто выходят из строя из-за частого включения/выключения электроприбора. А вот для светодиодов это не столь важный параметр;
• устойчивость ленты к механическим и вибрационным воздействиям, что минимизирует риск повреждения подсветки в ходе эксплуатации прибора.

Как видим, замена старых ламп в мониторе на более современную светодиодную ленту даст большое количество положительных моментов при дальнейшем использовать отремонтированного монитора.

Осторожнее с матрицей!

Матрицу нельзя гнуть, поэтому будьте предельно осторожны и отложите её на ровную поверхность.

Под матрицей будет две тонкие матовые плёнки (не перепутайте их порядок), подложка из оргстекла и… Подсветка!

По бокам подсветка стоит в резинках, я выкусывал провода ламп и вытаскивал их из резинок (потому что иначе только выпаивать). Получилось вот так.

Примерим нашу ленту по месту установки.

Получилось 625мм ленты, то есть пяти метров хватит ровно на 8 отрезков. Поэтому отрезки будут находиться там, где сейчас стоят пластиковые держатели CCFL-ламп. Берём нож и снимаем держатели. Пластиковые шипы тоже выкусываем.

А теперь перемещаемся в лабораторию. Нарезаем ленту на 8 отрезков по 625мм каждый, укладываем змейкой и последовательно паяем. Не забывайте соблюдать полярность!

После пайки внимательно проверяем нашу змейку, проверяем полярность и только после этого приклеиваем ленту на место старой подсветки.

Получилось довольно криво. Впрочем, если выбирать между вообще неработающей и работающей хоть как, то «и так сойдёт». Теперь собираем всё в обратном порядке. От старой подсветки останутся лишние детали: инверторы, шлейфы, защитные металлические кожухи и винты крепления. А внутри телевизора станет просторнее, вот так.

Обратите внимание: я не стал укорачивать провод, идущий к подсветке. В будущем можно будет сделать на корпусе переменный резистор и управлять яркостью

А сейчас кабель уложен в старые крепления шлейфов инвертора.

В недалёком будущем на месте инверторов сможет разместиться плата smart-tv или какой-нибудь raspberry pi, места здесь достаточно.

Собираем телевизор окончательно, вешаем на стену, подключаем все кабели и смотрим. В отличие от CCFL-ламп, которые светят во все стороны, светодиодная лента даёт довольно направленный свет, поэтому на однотонном фоне она неслабо заметна.

Если бы я покупал LED-ленту на алиэкспрессе, то смог бы за ту же 1000 рублей купить два пятиметровых мотка и сделать 16, а не 8 отрезков. Получилась бы более равномерная засветка. Но, как я и раньше говорил, сойдёт и так. Просто сравните с тем, что было.

LED-подсветка практически незаметна на неоднородном фоне, то есть смотреть телепередачи довольно комфортно.

Теперь о недочётах. Яркость подсветки не регулируется. Но восемь отрезков дают средний уровень яркости. Я планирую добавить ещё 5 метров подсветки, чтобы сделать её более равномерной, но… Честно скажу, повторять полную многочасовую разборку телевизора очень лениво. Возможно, когда-нибудь…

А теперь к преимуществам: телевизор похудел на 1100 грамм. Вот все лишние детали на весах.

Все эти детали я успешно продал на аукционе. И выручил 10 рублей. Но от покупателя узнал, что проблемы на 90% в лампах подсветки, то есть достаточно было их заменить… Кабы знать, где достать именно такие — я бы так и сделал.

LED-подсветка своими руками

Многие пользователи самостоятельно переходят с подсветки CCFL-ламп на светодиодные ленты. Порой новый комплект люминесцентных трубок не дает желаемого результата. Особенно в случае, если проблемы с инвертором. Поэтому выходом может быть установка светодиодов. При этом плотность посадки не должна быть ниже 120 шт. на 1 м ленты. Стоимость приобретенных элементов не превышает цены новых трубок. А при необходимых знаниях и навыках работы с такой техникой замену можно провести за 2-2,5 часа.

Как заменить подсветку монитора на светодиодную

Чтобы поменять лампы на светодиоды, необходимо разобрать монитор и извлечь старые источники света. Для этого следует:

1. Отсоединить подставку и открутить винт, удерживающий заднюю стенку устройства.
2. С помощью плоской отвертки снять тыльную панель с защелок, расположенных по периметру корпуса.
3. Извлечь плату с кнопками и внутренний металлический корпус.
4. Отсоединить провода от люминесцентных трубок и шлейф, идущий к матрице.
5. Демонтировать матрицу и разместить на мягкой ровной поверхности.
6. Разобрать блок с подсветкой и снять лампы.

В мониторах могут быть установлены трубки 2 типоразмеров: 7 или 9 мм. LED-лента имеет ширину 9 мм, поэтому если ее невозможно разместить в посадочном месте, то края обрезают. Новые источники света питаются напряжением 12 В. Получить его можно с блока питания устройства через стабилизатор DC-DC, собранный на ML-микросхеме. Иногда ленту напрямую подключают к питанию, однако тогда экран не будет гаснуть после отключения монитора.

Для решения этой проблемы используют стабилизатор KIA431A, который открывается малым током. Нужно среднюю ножку («земля») выпаять, к ней подсоединить провод и изолировать его. От 2 пина шлейфа блока питания берут +12 В и подключают к нему стабилизатор напряжения DC-DC. Устройство крепят 2-сторонним скотчем возле блока управления.

Использование такой схемы дает ровный свет нужного оттенка без мигания, а экран гаснет, когда устройство неактивно.

Схема диммируемого драйвера светодиодной ленты

В случае выхода из строя инвертора необходимо найти новый источник питания светодиодной ленты. Тогда яркость можно изменять регуляторами матрицы или настройками монитора. Существует 2 вида изменения интенсивности подсветки: с помощью встроенного регулятора или внешним диммированием.

Схема светодиодной подсветки со встроенным диммером

Управление яркостью светодиодов можно сделать от штатного широтно-импульсного модулятора. Сигнал генерируется схемой управления устройства без вывода дополнительных органов управления на лицевую панель. Для этого нужно собрать логическую схему И-НЕ. Это инвертор, у которого на выходе будет 1 только тогда, когда на входе будет 0.

Схема монтируется на входе On/Off регулятора, и выставляется постоянное значение выходного напряжения 12 В. Величина подстроечного сопротивления должна быть около 10 кОм. Более точное значение можно установить при включенном регуляторе.

Схема для внешнего диммирования

В мониторах с двумя управляющими клавишами функции нужно выбирать из экранного меню. В таких случаях лучше вывести орган управления подстроечного резистора на лицевую панель. Для создания схемы регулировки яркости светодиодов со встроенным диммером нужно на плате найти пины с такими обозначениями:

• On — сигнал на включение подсветки (+5 В);
• Dim — управление яркостью подсветки;
• +12 В — питание нагрузки.

Основой схемы управления является линейный регулятор LM2941. В связи с тем, что девайс имеет инвертируемый выходной импульс, для его согласования с прямым сигналом On следует собрать инвертор на 1 транзисторе. Для регулировки уровня яркости в схеме последовательно установлены 2 переменных резистора. Это позволяет более плавно изменять выходное напряжение.

Переменный резистор RV1 номиналом 5,1 кОм и многооборотное подстроечное сопротивление RV2 (4,8 кОм) позволяют поддерживать напряжение около 13 В, необходимое для питания светодиодов. Ими же можно регулировать яркость свечения в заданных пределах. Достоинствами такой схемы являются ее простота и возможность использования стандартной светодиодной ленты.

Вместе с тем немного нарушается баланс белого цвета, который уходит в зеленоватые оттенки. Из-за небольшой плотности расположения светодиодов наблюдаются конусы засветки возле каждого элемента. Поэтому лучше использовать ленту с более частой посадкой элементов (более 120 шт. на метр).

Разборка: пошаговая инструкция

Разборка монитора происходит следующим образом:

отсоединяем от блока инвертора и от контроллера монитора все шлейфы;

Отсоединение шлейфов

• с помощью отвертки раскручиваем прибор;
• убираем заднюю панель вместе с контроллером и блоком питания;

Монитор без задней панели

продолжаем дальне раскручивать прибор. Таким образом добираемся до матрицы (на рисунке она помечена цифрой 5), дешифратору (6) и световоду со светофильтрами (7);

Матрица монитора

после этого необходимо снять пластиковую рамку по периметру. Под ней будут две тонкие пленки, которые лежат друг на друге. Под ними обнаружим световод. На фото показаны светофильтр (8), поляризационная плёнка (9) и световод (10);

Компоненты матрицы

• под световодом и будут обнаружены неисправные лампы;
• перед тем, как выкручивать их, необходимо вытащить светоотражающую подложку. Хотя этот этап нужен не для каждого монитора.

Когда вы наконец-то добрались до ламп, то можно будет определить причину неисправности подсветки. Если источники света перегорели, то на их концах будут почернения. Также сама лампа могла повредиться в ходе механического воздействия.

У кого заказать услугу?

Чтобы отремонтировать подсветку телевизора LG, нужно иметь определенные знания и опыт. Поэтому самостоятельно браться за такую работу без определенных навыков не стоит. Лучше обращаться к профессионалам сервисных телецентров. Там работают грамотные специалисты, клиенту выдают гарантийный лист на оказанную услугу.

Если цена восстановления работоспособности телевизионного устройства кажется завышенной, то можно поискать хорошего мастера и среди частников. Но надо понимать, что такие специалисты гарантию на свою работу не предоставляют. Это может вызвать ряд проблем при доказательстве вины мастера в некачественном ремонте.

Без такой подсветки не может нормально работать ни один жидкокристаллический ТВ вне зависимости от его марки. Мы расскажем, каким образом можно сделать ремонт Led подсветки телевизора в домашних условиях на примере устройства от Lg, и что для этого вам понадобится.

И газоразрядные лампы, и светодиодная подсветка решают одну и ту же задачу. Они образуют задний световой фон для матрицы дисплея телевизора, которая имеет ячейки с управляемой прозрачностью пикселей и их цветового окраса. Однако современное техническое решение на полупроводниковых кристаллах имеет множество преимуществ. Причем это плюсы как для производителей, так и пользователей, повышающие надежность ТВ, его безопасность, долговечность и другие характеристики.

1. Телевизоры стали тоньше
   . Проводник, на котором крепятся диоды с линзами, а также рассеивающий фильтр занимают очень малую высоту. В сравнении с прошлым поколением телевизоров с ламповой подсветкой, выигрыш в толщине составляет до 10 см.
2. Светодиоды прочны и надежны, равнодушны к падениям
   . Они выдержат удар, если телевизор упадет или будет вибрировать при транспортировке.
3. Пользователь получает гораздо более яркий экран за ту же стоимость его эксплуатации
   . Уровень потребления энергии полупроводниковых кристаллов во много раз меньше аналогичного показателя газоразрядных ламп.
4. Уровень выделения тепла у диодов ничтожен
   . Использование телевизора становится безопаснее.
5. У полупроводниковых кристаллов срок службы измеряется сотнями тысяч часов непрерывного свечения без падения интенсивности потока.
   Телевизор годами будет показывать ту же яркую картинку, что и в первый день после первого включения.

Очевидны выгоды и для здоровья общества. Светодиоды проще утилизировать. В них нет паров ртути
, у сервисных мастерских нет необходимости вести строгий учет, ответственное хранение и сдачу вышедших из строя деталей в специальные пункты сбора. В результате пользователь получает низкую цену ремонтов и их высокую скорость.

Кроме этого, нет опасности поражения парами ртути внутри квартиры. Если ребенок вдруг случайно разобьет ЛЕД телевизор, никакой особой проблемы не образуется. Безопасность светодиодной подсветки еще в том, что каждый из ее элементов работает нанизком напряжении, при поломках не возникает дуговых разрядов, образования пламени и других ситуаций, способных привести к значительным негативным последствиям.

Ремонт подсветки

Наверняка каждый из нас сталкивался с поломкой бытовой техники.

В этом случае необходимо обратиться в сервисный центр или попытаться исправить ситуацию самостоятельно в домашних условиях.

Предлагаем Вашему вниманию инструкцию с подробным описанием по ремонту световой матрицы. Она включает в себя:

Разбираем заднюю панель монитора. Для этого понадобится шестигранная отвертка. Ей откручиваем болты, которые удерживают защитную крышку.

В нижней части корпуса имеются два паза, которые отделяют заднюю и переднюю часть корпуса. Плоской отверткой аккуратно погибаем пластиковые защелки по всему периметру монитора.

В результате перед нами располагается металлический корпус. В верхней части располагается небольшая плата со световыми элементами.

Как проверить подсветку для монитора? Для этого нам понадобится прибор вольтметр. Он поможет отследить реакцию в процессе наведения щупов на металлические ножки диодов. При передвижении отмечаем наличие скачков стрелок в области исправных ламп.

Неисправные детали необходимо заменить на новые. Где купить подсветку для монитора? Приобрести их,можно, в специализированных магазинах электротоваров

При выборе подходящей модели важно учитывать мощность и размер лампового устройства.

Переделка подсветки экрана требует наличия специального оборудования. Для этого понадобится паяльник, пинцет. Первым делом необходимо удалить неисправные детали. Далее, осуществляем замену светодиодов.

Завершающим действием будет проверка работоспособности оборудования. При включении монитора отмечают яркое свечение холодного оттенка.
