Что такое трансформатор?

Назначение однофазного трансформатора

Трансформаторные установки нашли широкое применение в различных электросетях. Они являются незаменимыми частями всей электрической системы. Все дело в том, что передача электроэнергии по сетям осуществляется при высоком напряжении (от 500 до 1000 кВ), а для перемещения той же мощности потребуется куда менее сильный ток, что ведет к снижению потерь. На станции с помощью трансформаторов повышают напряжение со стороны отправителя и уменьшают его со стороны получателя.

К сведению! Выше описаны силовые приборы, но есть и измерительные, сварочные трансформаторы. В некоторых приборах они используются для разделения цепи гальваническим методом. Электротрансформаторы относят к машинам, хотя они не имеют движущихся частей.

Коробка для подключения

Однофазный трансформатор имеет широкое распространение в электротехнике и электрических сетях. Благодаря своему простому строению и высокому КПД его зона применения расширилась от силовых установок до бытовых приборов.

Назначение и принцип действия трансформаторов тока

Трансформаторы тока преобразуют первичный ток во вторичный ток меньшей величины в процессе гальванического разделения цепи. Они служат для включения амперметров и токовых катушек приборов измерения, отличающихся очень малым сопротивлением.

Трансформаторы тока постоянно работают в режиме короткого замыкания. Вторичная цепь защищается от сильных токов за счет эффекта насыщения стального сердечника.

Применяются ТТ там, где затруднительно произвести замеры токовых величин напрямую.

С использованием измерительных трансформаторов выполняют учет потребления электроэнергии.

О измерительных трансформаторах напряжения иы вкратце узнали. За более подробной информацией обращайтесь к менеджеру компании «КубаньЭлектрощит»  Задавайте вопросы на сайте. Мы ответим в самые короткие сроки.

Классификация трансформаторов тока

Типы измерительных трансформаторов тока подразделяют на следующие классы:

• по функциональности: на измерительные и защитные;

• по току: постоянного и переменного тока;

• по коэффициенту трансформации: одно и многодиапазонные;

• по способу монтажа: внутреннего и наружного размещения, встроенные, накладные;

• по напряжению: низкого и среднего;

• по типу изготовления и диэлектрическому материалу: газо- и маслонаполненные, сухие.

Рис. №4. Внешний вид трансформатора тока ТОЛ-СЭЩ-20

Рис. №5. Опорный трансформатор тока ТОЛ-СЭЩ-10, внешний вид

Измерительные подключают напрямую к считывающему, записывающему и вычисляющему измерительному оборудованию. Также их подключают к защите от сверхтоков. Разделяются на однопроводниковые ТТ и трансформаторы с первичной обмоткой. Однопроводниковый трансформатор – это устройство с проемом для первичной цепи, он устанавливается на первичный проводник.

Мощность трансформаторов тока зависит от коэффициента трансформации и поперечного сечения сердечника.

При низком токе первичной обмотки применяется трансформатор тока с высокой пропускной способностью. Для того чтобы получить трансформатор тока с первичной обмоткой через однопроводниковый трансформатор несколько раз пропускают первичный проводник.

Маркировка клемм первичной обмотки: Р1 (К) и Р2 (L), вторичной S1 (k) S2 (i). Полярность соответствует направлению прохождению тока.

Трансформатор постоянного тока

Трансформатор для измерения постоянного тока работает по принципу магнитного усилителя и включает в свою конструкцию ферромагнитный сердечник и две обмотки постоянного и переменного тока.

В чем его достоинства и недостатки

Любое электротехническое приспособление обладает рядом преимуществ и недостатков. Однофазные электрические трансформаторы этому не исключение. Достоинств у них больше, чем минусов. Основными из них являются:

• обладают одним из самых больших коэффициентов полезного действия (КПД), который составляет 98 %;
• отлично охлаждаются и обладают повышенной стойкостью к перегрузкам и кратковременным скачкам напряжения;
• экологическая безопасность сухого вида. Масла в них нет, а значит, что окружающей среде ничего не может навредить даже после утилизации;
• отсутствие нужды соблюдения особых противопожарных мер в местах установки трансформаторов;
• сравнительно небольшие размеры, позволяющие устанавливать аппараты в небольшие отсеки.

Не лишены эти приборы и ряда недостатков, которые зависят от их вида и места применения:

• сложное обслуживание, если аппарат масляный. Его регулярно нужно проверять на пробой и подтекание резиновых прокладок, замена которых достаточно сложная;
• сухие однофазные приборы не переносят повышенную влажность, ветер, химические и физические воздействия, а также загрязнение;
• высокая стоимость сухих трансформаторов по сравнению с масляными.

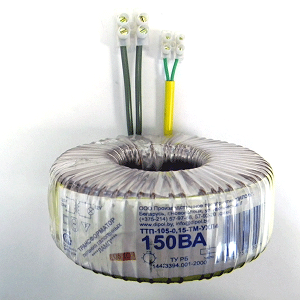

Обычный прибор для однофазных сетей

Определение обмоток визуальным осмотром.

При визуальном осмотре трансформатора обращают внимание на его внешний защитный слой изоляции, потому как у некоторых моделей на внешнем слое изображают электрическую схему с обозначением всех обмоток и выводов; у некоторых моделей выводы обмоток только маркируют цифрами. Также можно встретить старые отечественные трансформаторы, на внешнем слое которых указывают маркировку в виде цифрового кода, по которому в справочниках для радиолюбителей есть вся информация о конкретном трансформаторе

Если трансформатор попался без опознавательных знаков, то обращают внимание на диаметр обмоточного провода, которым намотаны обмотки. Диаметр провода можно определить по выступающим выводам концов обмоток, выпущенных для закрепления на контактных лепестках, расположенных на элементах каркаса трансформатора

Как правило, первичную обмотку мотают проводом меньшего сечения, по отношению к вторичной. Диаметр провода вторичной обмотки всегда больше.

Исключением могут быть повышающие трансформаторы, работающие в схемах преобразователей напряжения и тока. Их первичная обмотка выполнена толстым проводом, так как генерирует высокое напряжение во вторичной обмотке. Но такие трансформаторы встречаются очень редко.

При изготовлении трансформаторов первичную обмотку, как правило, мотают первой. Ее легко определить по выступающим концам выводов обмотки, расположенных ближе к магнитопроводу. Вторичную обмотку наматывают поверх первичной, и поэтому концы ее выводов расположены ближе к внешнему слою изоляции.

В некоторых моделях сетевых трансформаторов, используемых в блоках питания бытовой радиоаппаратуры, обмотки располагают на пластмассовом каркасе, разделенном на две части: в одной части находится первичная обмотка, а в другой вторичная. К выводам первичной обмотки припаивают гибкий монтажный провод, а выводы вторичной обмотки оставляют в виде обмоточного провода.

Маркировка

Различное конструктивное исполнение геометрии проводника, использование разнообразных типов изоляции провода для обмоток трансформаторов, остальные электротехнические свойства в «ПУЭ» привели к созданию регламентированных аббревиатур их маркировки.

Первый буквенный символ в такой аббревиатуре обозначает сам материал проводника: «А» – дает понимание, что провод обмотки алюминиевый. Другой символ обозначает нихром, а его отсутствие принято считать, что проводник медного исполнения.

Второй поясняет о том, что это непосредственно сам провод для обмотки, а последующие дают обозначение к какому типу и материалу диэлектрика относится его изоляция.

В маркировке используются и цифровые символы, после буквенных. Ими принято обозначать сечение проводника, а также максимально допустимое напряжение изоляции, на который рассчитан провод. В других случаях цифры могут относится к количеству слоев изоляции. Примеры обмоточных проводов трансформаторов:

• ПЭМ-1 – медный провод с эмалированной изоляцией в один слой;
• ПКР-1 – медный провод с капроновой изоляцией в одну прядку.

Запомнить все маркировки проводников для обмоток практически невозможно. Главное знать принцип составления этих маркировок и обладать умением пользоваться справочной литературой для его верного подбора.

Режимы работы трансформатора

Существуют такие три режима работы трансформатора: холостой ход, режим короткого замыкания, рабочий режим. Трансформатор «на холостом ходу», когда выводы от вторичных обмоток никуда не подключены. Если сердечник трансформатора изготовлен из магнитомягкого материала, тогда ток холостого хода показывает, какие в трансформаторе происходят потери на перемагничивание сердечника и вихревые токи.

В режиме короткого замыкания выводы вторичной обмотки соединены между собой накоротко, а на первичную обмотку подают небольшое напряжение, с таким расчетом, чтобы ток короткого замыкания был равен номинальному току трансформатора. Величину потерь (мощность) можно посчитать, если напряжение во вторичной обмотке умножить на ток короткого замыкания. Такой режим трансформатора находит свое техническое применение в измерительных трансформаторах.

Если подключить нагрузку к вторичной обмотке, то в ней возникает ток, индуцирующий магнитный поток, направленный противоположно магнитному потоку в первичной обмотке. Теперь в первичной обмотке ЭДС источника питания и ЭДС индукции питания не равны, поэтому ток в первичной обмотке увеличивается до тех пор, пока магнитный поток не достигнет прежнего значения.

Режимы работы трансформатора.

Для трансформатора в режиме активной нагрузки справедливо равенство: U_2/U_1 =N_2/N_1 , где U2, U1 – мгновенные напряжения на концах вторичной и первичной обмоток, а N1, N2 – количество витков в первичной и вторичной обмотке. Если U2 > U1, трансформатор называется повышающим, в противном случае перед нами понижающий трансформатор. Любой трансформатор принято характеризовать числом k, где k – коэффициент трансформации.

Причины установки ТРДН

Для ограничения токов КЗ, при номинальной мощности трансформатора 25 МВА и выше, а так же равномерной нагрузке на секции шин, широко применяются трансформаторы с расщепленной обмоткой низкого напряжения.

У трансформаторов с расщепленной обмоткой мощность каждой из обмоток низкого напряжения в 2 раза меньше номинальной мощности трансформатора. При этом, сопротивление каждой из обмоток низкого напряжения увеличивается в 2 раза по сравнению с двухобмоточным трансформатором такой же мощности без расщепления. По сравнению с двухобмоточным трансформатором такой же мощности, сопротивление трансформатора сквозным токам КЗ при расщеплении обмотки увеличивается почти в 1,6 раза.

Оборудование тока

Трансформатор тока — это прибор, первичная обмотка которого подключается к источнику питания, а вторичная присоединяется к измерительным устройствам с малым внутренним сопротивлением. Первый элемент — один провод или виток — включают в цепь последовательным путём для измерения переменного тока. При этом показатель вторичной обмотки, которая должна находиться под нагрузкой с высоким напряжением, способным пробить изоляцию, пропорционален первой. Если её разомкнуть, то магнитопровод просто сгорит от некомпенсированного тока.

В конструкции сердечник изготовлен из кремнистой холоднокатаной стали, на него намотана одна вторичная обмотка. Первичная деталь обычно представляет собой шину или провод с током, пропущенный через отверстие сердечника. Высокий коэффициент трансформации — это главное преимущество такого агрегата. Трансформаторы тока часто применяются для измерения электричества и в различных схемах защиты реле.

Так как цепи изолированы друг от друга, использование оборудования считается безопасным. Промышленные агрегаты выпускаются с несколькими группами вторичных обмоток. Одна из них подключается к защитному оборудованию, а вторая к устройству измерения — счётчику.

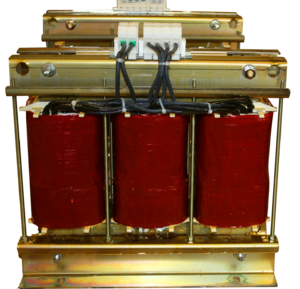

Назначение трёхфазного трансформатора

Главной функцией трансформаторов является передача электроэнергии на большие дистанции. Электрическая энергия переменного тока вырабатывается на электростанциях. При передаче электроэнергии появляются потери на нагревание проводов. Их можно уменьшить, снизив силу тока. Для этого необходимо увеличить напряжение таким образом, чтобы его значение находилось в диапазоне от 6 до 500 кВ.

Кратность увеличения зависит от значения передаваемой мощности и расстояния до конечного пункта.

Мощность, которая при этом передаётся, зависит от двух параметров: напряжения и силы тока.

Главной характеристикой, влияющей на изменение потерь проводов, связанных с нагревом, является значение силы тока. Для того, чтобы снизить потери на нагревание, необходимо уменьшить силу тока. Уменьшая ток, величину напряжения соответственно нужно увеличивать. Тогда значение мощности, которая передаётся, останется неизменным.

После того, как напряжение будет доставлено потребителям, его следует снизить до необходимой величины.

Соответственно, основной задачей трёхфазных трансформаторов является повышение напряжения перед передачей электроэнергии и понижение после неё.

Как сделать самостоятельно

Итак, как сделать трансформатор самому? Зная, принцип работы установки и его конструктивные особенности, можно собрать своими руками простейший аппарат. Для этого вам понадобится любое металлическое кольцо, на котором надо накрутить два участка обмотки

Самое важно – обмотки не должны касаться друг друга, а место их намотки не зависит конкретно от их расположения. То есть, они могут быть размещена напротив друг друга или рядом

Важно – даже небольшое расстояние между ними.

Как уже было сказано выше, количество витков в обмотках определяет, какой прибор вы собираете – понижающий или повышающий. К примеру, если вы на первичной обмотке соберете 1200 витков, а на вторичной всего лишь 10, то на выходе вы получите напряжение 2 вольта. Конечно, при подключении первичной катушки к напряжению 220-240 вольт. Если фазировка трансформатора будет заменена, то есть, провести подсоединение 220 вольт к вторичной обмотке, то на выходе первичной получится ток напряжением 2000 вольт

То есть, к назначению трансформатора надо подходить осторожно, учитывая тот самый коэффициент трансформации

Как правильно подобрать

Не погружаясь в детали изготовления таких обмоток для преобразователей высокой частоты, любому покажется метод изготовления достаточно простым. Однако, на практике у радиолюбителей, или даже бывалых электронщиков, чтобы правильно и качественно изготовить такой литцендрат возникает как минимум две трудности – зачистка концов проводника и реализация его создания в виде жгута из множества изолированных многопроволочных проводов.

Легкомысленное отношение к такому проекту по созданию обмоток «высокочастотников» приведет к ошибкам и напрасным материальным расходам. Требуется использовать предварительные инструменты выбора.

Используя необходимую техническую литературу по электротехнике, где подробно приведены описания выбора проводников обмоток высокочастотного оборудования, а так же опубликованы уже готовые табличные справочные материалы стоит сравнить их данные с текущим проектом по всем техническим параметрам и выбрать нужный для себя. Это позволит избежать лишней ошибки и финансовых расчетов.

Методики расчета

Толщина изоляции, количество жил в жгуте, сопротивление жилы и диэлектрика не позволяют свободно покупать такой литцендрат готовый или в виде наборных инструментов на Российском рынке в настоящее время.

Здесь стоит или использовать мониторинг заграничного электротехнического рынка совершать далеко недешевые покупки (из-за расчетов в валюте) таких вариантов для намотки обмоток преобразователей высокой частоты, или вооружившись измерительной аппаратурой, справочно-технической литературой, измерив нужные параметры выполнять расчет нужной марки с помощью автоматизированных сервисов, в которых подставив требуемые значения на выходе получается нужный результат, либо изучив формулы ручного расчета, выполнить это по старинке.

Основа методики сводится к подбору многопроволочных проводников по удельному сопротивлению, длине, и их сечению максимально приближенному к справочному номиналу.

Ручные измерения

Вручную такие параметры позволит получить качественный мультиметр, детали проекта оборудования, которые требуется создать, техническая литература, которая направит на верный подбор экспериментальных марок проводника.

С помощью аппаратуры возможно измерить удельное сопротивление физически выбранной проволоки для обмотки. Имея это значение рассчитать его сечение сравнив со справочным значением и определив необходимую толщину жгута.

Процесс очень трудоемкий, но с дополнительной поддержкой в справочниках, любой другой всевозможной информацией по подбору таких проводов, вполне возможный к реализации.

Как правильно мотать

Получив большинство технических данных, определив точное назначение и сферу использования будущего устройства, элементов обмоток катушки трансформатора, получив заводские шаблоны для выбранного вида обмотки приступают к практической реализации намоточных процессов.

Здесь большую роль будет играть опытность исполнения таких работ, наличие инструментов для такой работы, а также терпение.

Требуется использовать обязательный алгоритм действий в таком формате работ и приготовится к нескольким неудачам заблаговременно, если опыта проведения намотки витков катушки трансформатора ранее не было. В настоящее время как электронных, так и бумажных обучающих источников по всем правилам намотки обмотки трансформатора достаточно много для того, чтобы новичок через некоторое время в этих работах смог стать профессионалом.

Как подключить неизвестный трансформатор к сети

Прежде чем подключать трансформатор к сети,нужно определить первичную обмотку трансформатора, прозвонить его первичные и вторичные обмотки омметром.

Первичных (сетевых) обмоток может быть несколько, либо единственная обмотка может иметь отводы, если трансформатор универсальный и рассчитан на использование при разных напряжениях сети.

В двух каркасных трансформаторах на стержневых магнитопроводах, первичные обмотки распределены по обоим каркасам.

защищен предохранителем

При пробном включении трансформаторов можно воспользоваться приведённой схемой. При неправильном определение первичного напряжения трансформатора, предохранитель FU защитит сеть от короткого замыкания, а трансформатор от повреждения.

Видео: Простой способ диагностики силового трансформатор

Когда неизвестен тип силового трансформатора, тем более мы не знаем его паспортных данных, на помощь приходит обыкновенный стрелочный тестер и не хитрое приспособление в лице лампы накаливания.

Схемы замещения

Схема замещения 3-х обмоточного трансформатора представлена ввиде трехлучевой звезды, состоящей из активных R и реактивных X сопротивлений обмоток. Все сопротивления в схеме приведены к напряжению высшей обмотки. На первичные зажимы подключена ветвь намагничивания (на схеме она соединена с корпусом), состоящая из B – активной  и G – реактивной проводимости.

Проводимость В возникает ввиду потерь в стали части мощности на перемагничивание и вихревые токи, G отражает мощность намагничивания. За номинальную P_ном катушек трансформатора принимается мощность его первичной обмотки. Мощность обмоток трансформатора СН и НН и коэффициент трансформации выбирается под потребности конкретного объекта энергопотребления. Электрический аппарат рассчитывается на соответствующую мощность (диаметр и количество витков, электрическую прочность изоляции, размер и материал магнитопровода). С учетом  нагрева при работе  выбирается соответствующая модель.

Что такое однофазный трансформатор

Электрическая установка, которая содержит две и более катушки, связанные индуктивно, называется трансформатором. Этот прибор способен преобразовывать электроток одной напряженности в переменный ток другой напряженности. На данный момент особой популярностью пользуются трехфазные и однофазные электротрансформаторы.

Схема простейшего однофазного трансформатора

Обычный однофазный прибор представляет собой замкнутый сердечник из ферромагнитного вещества, который обматывают первичной и вторичной катушками. Для снижения токов вихревого типа сердечник делают из тонких (пол-миллиметра) слоев специальной стали.

Обратите внимание! На схемах трансформаторов обычно применяют плюсовые направления всех значений, которые характеризуют процессы работы. Исходит это из того, что первичная катушка — это приемник энергии, а вторичная — источник

Однофазный трансформатор NDK-50VA 230/24 IEC

Обслуживание измерительных трансформаторов

Перед началом работы с поверхности трансформаторов удаляется смазка, пыль и прочие загрязнения. Протирка производится с использованием уайт-спирита. Ветошь не должна оставлять ворс.

Трансформатор исследуется на наличие сколов, трещин и наличие следов коррозии.

После визуального осмотра трансформатор подвергают испытанию или проверяют прибором/мегомметром (2500 В) на достаточность сопротивления изоляции.  Вторичная обмотка проверяется мегомметром со шкалой деления на 1000 В.

Ток холостого хода проверяется со стороны вторичной обмотки под напряжением равным 1,2 от номинального. Отличие полученного результата не должно быть отличным от паспортного больше чем на ±10%.

Основное требование к трансформаторам – номинальная мощность не должна быть больше указанных в паспорте изделия.

Качество электроэнергии в сети должно быть соответствующим требованиям ГОСТ 32144.

Установка трансформатора должна производиться на место с обеспеченным доступом к клеммным контактам.

При обслуживании трансформатора измерения проверяют надежность контактного соединения.

Разомкнутые треугольные обмотки однофазных индукционных ТН обеспечивают безаварийность кабельных систем распределения энергии.

Для повышения надежности разомкнутых треугольных обмоток трансформатора напряжения в цепь добавляют стабилизаторы напряжения, ограничители, стабилитроны. Эти устройства поддерживают работоспособность систем распределения электроэнергии после аварий и сбоев.

Работы по обслуживанию измерительных трансформаторов производятся по наряду в соответствии с технологическими картами. Капитальный ремонт, например, у трансформаторов тока не делают. Если испытания и замеры сопротивления основной изоляции показали неудовлетворительные результаты трансформатор меняют на другой. Основная изоляция должна иметь сопротивление не менее 300 МОм.

Вторичная обмотка в отключенном и отсоединенном состоянии должна показать сопротивление не менее 50 МОм, с подключенными вторичными цепями не менее 1 МОм.

При обслуживании трансформаторов тока проверяют переходное сопротивление болтового контактного соединения. Оно не должно превышать 33 мкОм для контактов на 2000 А и не выше 60 мкОм для контактных соединений на 630 А.

Технология ремонта измерительных трансформаторов: разборка магнитопровода, демонтаж и ремонт катушек, перемотка обмоток, замена пластин магнитопровода и прочее схожи с ремонтом силовых трансформаторов. На время ремонта трансформатора обмотки закорачивают между собой, чтобы исключить возможный контакт и обратную трансформацию и напряжение при выполнении ремонтных работ.

Необходимость использования понижающего трансформатора для галогенных ламп

Трансформатор с любым принципом действия используется для понижения напряжения до заданных значений, указанных на галогеновых лампах для дома. Существует два типа понижающих устройств:

1. электромагнитные трансформаторы (классические обмоточные устройства, работающие по принципу электромагнитной индукции);
2. электронные трансформаторы (устройства изменяющие напряжение при помощи транзисторных схем).

Электромагнитные устройства в современных схемах электропроводки в частном доме или квартире используются редко. Это связано с тем, что трансформаторы такого типа имеют большую массу и размеры по сравнению с электронными понижающими приборами, из-за этого их проблематично размещать в различных нишах, например, потолочных.

Часто галогеновая подсветка монтируется в предметах кухонной мебели, в этом случае обмоточные устройства очень тяжело разместить так, чтобы его не было видно.

Достоинства: надежность, стойкость к перепадам в сети.

Недостатки: масса, габариты, может издавать слабый гул, при перепадах входящего напряжения пропорционально изменяет его параметры на выходных клеммах, то есть не удастся убрать пульсацию света.

Электронные трансформаторы для питания галогенных ламп имеют в своей конструкции полупроводниковые элементы, с помощью которых понижается напряжение до нужных значений. Причем такие приборы позволяют получать стабильное напряжение на выходе при больших колебаниях входящего напряжения.

Блоки питания галогенных ламп имеют малые размеры и массу, их можно встраивать практически в любую нишу, опирать на потолочные конструкции, не боясь повредить их. Продукция известных производителей имеет систему защиты от короткого замыкания и перегрузки. Тепловыделение таких приборов намного ниже, чем у электромагнитных трансформаторов.Многие модели снабжаются системой плавной подачи напряжения, что увеличивает срок службы ламп.

Достоинства: низкая масса, возможность встраивания в небольшие ниши, корректировка выходящего напряжения, системы защиты.

Недостатки: регламентируемая минимальная нагрузка (если она ниже, то трансформатор не будет работать), сложность изготовления, множество подобных товаров сомнительного качества.

Принцип работы

Электромагнитная индукция является базовым явлением в работе трансформатора.

Из электрической сети подается питание к первичной обмотке, в ней появляется переменный ток, в магнитопроводе при этом образуется магнитный переменный поток. Как известно из физики, если поместить второй проводник в магнитное поле, в нем также появляется переменный ток. В качестве второго проводника в трансформаторе выступает вторичная обмотка. Таким образом, в ней появляется напряжение.

Разница между первичным и вторичным напряжением зависит от коэффициента трансформации, который определяется числом витков в обмотках.

Назначение трансформаторов напряжения

Подобное оборудование относится к однофазным устройствам, через которые присоединяют киловольтметры, фазометры для обозначения правильности чередования фаз, ваттметры для определения мощности и для подключения защитных реле в цепях напряжения 3, 6, 10 кВ промышленной частоты.

Обмотки первичного и вторичного напряжения трансформатора ТН отличаются сопротивлением большой величины и малой мощностью. Работа происходит в режиме холостого хода. Стандартное номинальное напряжение вторичной обмотки не бывает более 100 В и имеет рабочий ток от 1 до 5 А.

Рис. №1. Трансформатор напряжения масляный 6 кВ. НТМИ

Рассмотрим какие бывают трансформаторы напряжения.

Классификация трансформаторов напряжения

Типы измерительных трансформаторов напряжения включают в линейку изделия, классифицируемых следующим образом:

• однофазные трансформаторы с одним заземленным концом первичной обмотки. К заземляемым относятся и трехфазные тр-ры с заземленной нейтралью катушки первичного напряжения;

• незаземляемые тр-ры напряжения с полностью изолированными от «земли» участками, зажимами «первички»;

• каскадный тип с обмоткой первичного напряжения, разделенной на несколько последовательных секций. В конструкции предусмотрены обмотки, выравнивающие напряжение. В наличии есть связующая катушка, которая служит для передачи мощности к обмотке вторичного напряжения;

• емкостный ТН с делителем;

• двухобмоточный ТН с одной обмоткой вторичного напряжения;

• трехобмоточный ТН с двумя обмотками: основного напряжения и дополнительной.

Рис. №2. Трансформатор напряжения, литого типа, опорный с заземленным выводом первичной обмотки, 3НОЛ-СВЭЛ-6. Используется для КРУН, КРУ, КСО

Рис. №3. Трехфазный антирезонансный масляный трансформатор для сетей с изолированной нейтралью

Чтобы понять для каких задач нужны измерительные трансформаторы рассмотрим назначение и разберем принцип действия оборудования.

Итог

Трансформаторы много где используются. Их конструкция разная и для каждой задачи она по-своему уникальна.

Интересные факты про трансформаторы

Трансформатор — это самый эффективный преобразователь. Его КПД (коэффициент полезного действия) может доходить до 99% (силовые трансформаторы). А вот у ДВС (двигатель внутреннего сгорания), КПД обычно не выше 30%.

Самый эффективный, но в тоже время и самый сложный в изготовлении — это тороидальный трансформатор. Он эффективен благодаря расположению катушек и магнитопроводу. Это усложняет процесс изготовления, особенно в промышленных масштабах.
