Изготовление сип панелей своими руками: материалы и инструменты для производства

Содержание:

Основные этапы строительства дома из СИП-панелей

Если запланировано строительство на земле, где раньше ничего не было, размещение дома на участке будет связано исключительно с личными предпочтениями хозяев, и с нормами размещения относительно земельных границ. Если же рядом проходит трубопровод, оборудованы канализационные стоки, надо позаботиться о том, чтобы в процессе строительства не задеть коммуникации.

Делается разметка под фундамент.

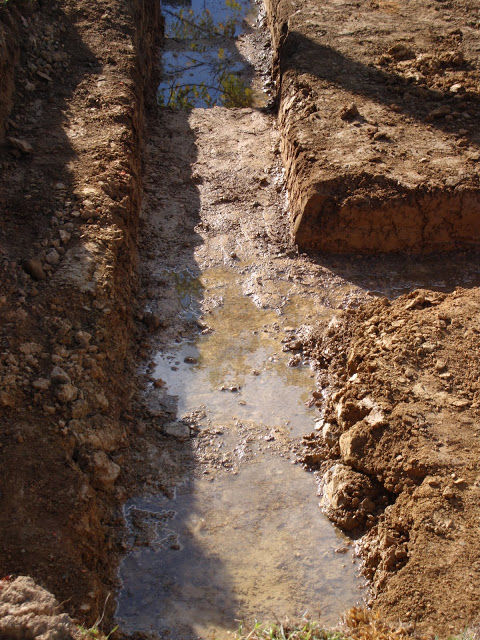

Строительство фундамента

Легкий вес дома из сэндвич-панелей позволяет минимизировать затраты на строительство фундамента. Массивная конструкция здесь не нужна. Легкие здания из СИП-панелей можно ставить на следующие типы фундаментов:

  • ленточный;
  • свайно-винтовой;
  • плитный.

Разумеется, можно оборудовать цокольный этаж.

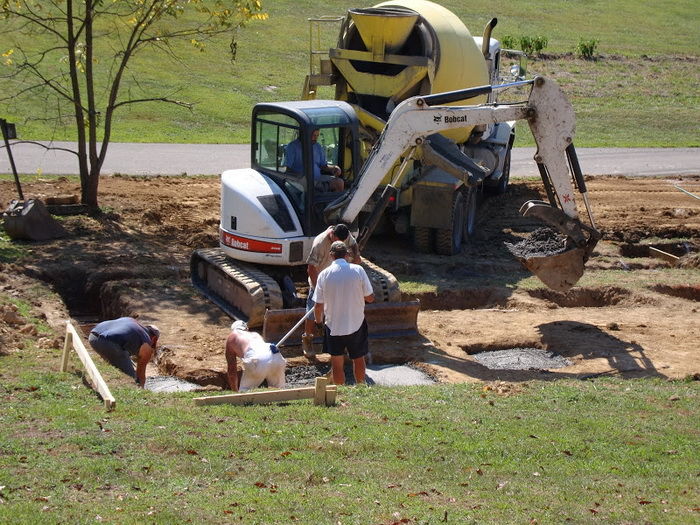

Здесь решено было строить дом без подвала. Сначала с помощью тяжелой техники оборудовали площадку, выполнили небольшое заглубление под фундамент. Когда сделаны углубления в соответствии с проектной документацией, обустраивают опалубку и заливают бетонным раствором.

На ленточный фундамент устанавливаются шлакоблоки, которые армируются и заливаются бетоном.

В данной ситуации использовано 988 блоков. Получается довольно высокий цоколь дома. Это помогает защитить дом от влаги и насекомых. Вместо шлакоблоков можно использовать просто бетон для заливки цоколя.

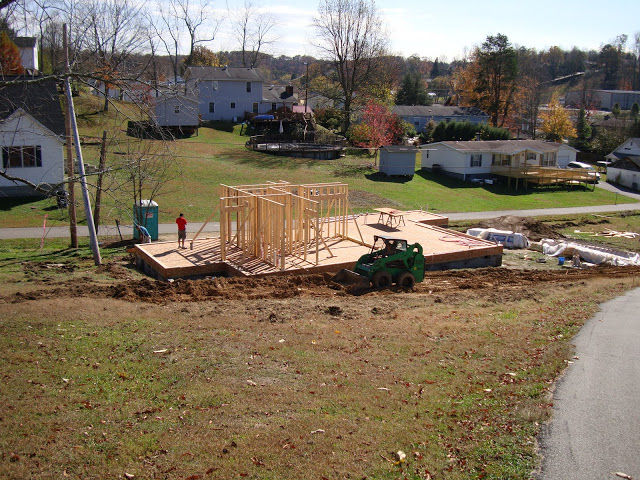

Обустройство нижнего уровня

Считается, что СИП-панели очень прочны. Без труда можно найти видео, где грузовик едет по такой панели, и она совершенно не деформируется. Поэтому пол в доме делают именно из этого материала. Только сначала на фундамент укладывают гидроизоляцию. На нее кладут первую панель, совмещая с углом фундамента. Места стыковки панелей заливают пеной. Туда же устанавливают соединительную шпонку. Вторую панель присоединяют вплотную к первой. Соединительные шпонки, к которым прикручены сами панели, придадут жесткость все конструкции.

При укладке панелей надо проверять уровень. Если будут отклонения, их надо устранять. Торцевая часть уложенных панелей закрывается досками обвязки, при их креплении используют пену. В итоге внешне пол первого этажа будет напоминать монолитную панель.

Прокладка коммуникаций

Заранее подготовленные технологические отверстия используются для прокладки коммуникаций. Это и система водоснабжения, и канализационная система.

Эти работы надо провести до укладки чистового пола.

Обустройство внутренних перегородок

Обычно внутренние перегородки ставят одновременно с сооружением несущих стен.

Но если идут задержки с поставкой панелей, можно сначала установить каркас внутренних перегородок в соответствии со схемами и чертежами проектной документации.

Установка СИП-панелей

Основной этап строительство дома из СИП-панелей своими руками – это монтаж самих панелей.

Крепить данный материал надо без зазоров и пустот. Чем более герметичным будет соединение, тем комфортнее будет жить в доме. Стыки надо заполнить монтажной пеной. Крепеж проводят саморезами. К направляющему брусу на фундаменте панель лучше закрепить анкерными болтами, чтобы исключить возможные сдвиги при усадке фундамента. Количество стыковочных швов должно быть минимальным. Поэтому оптимальный вариант – строительство дома из СИП-панелей, сделанных специально под конкретный проект.

Когда собраны стены первого этажа, укладывается брус и панели перекрытия.

Строительство крыши

Дальше выполняется строительство крыши из СИП-панелей.

Делается мауэрлат, монтируется стропильная система, на которую устанавливаются СИП-панели, а на нее уже крепится кровля. Подробно посмотреть, как обустраивается крыша, можно посмотреть здесь.

Отделочные работы

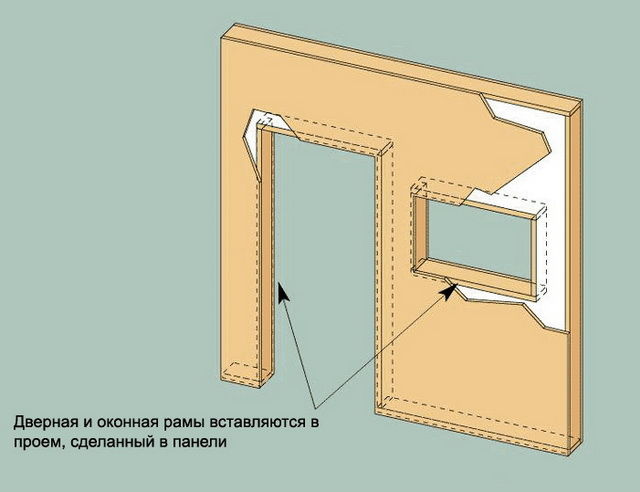

Когда коробка готова, надо заниматься монтажом стеклопакетов, дверей, прокладкой электропроводки.

В качестве внутренней отделки чаще всего используют гипсокартон, но лучше использовать натуральные материалы из дерева.

Также необходимо позаботиться о наружных отделочных работах. Самый простой вариант – монтаж сайдинга. Для кровли используют металлочерепицу, ондулин и прочие кровельные материалы.

Весь описанный объем работ занимает 2–3 месяца. С ним могут справиться 3 человека. Но если используются крупные панели, лучше для их монтажа пригласить еще двух человек, чтобы облегчить работу.

Сип-панели своими руками: пошаговый инструктаж

Производственный цикл создания сип панелей достаточно прост. Некоторые умельцы изготавливают небольшие партии стройматериалов в домашних условиях.

Подготовка материалов и инструментов

Перед тем, как сделать сип панели, необходимо запастись оборудованием и правильно подобрать материал.

Рекомендации по выбору комплектующих элементов:

  1. ОСП. Для наружного слоя плит подойдет OSB-3 – материал предназначен для эксплуатации во влажной среде. Лучше выбирать древесные полотна у известных производителей, чтобы обезопасить себя от покупки плит низкого качества. В сертификате должен быть указан тип клея – именно он определяет экологичность товара.
  2. Утеплитель. Подойдет пенополистирол марок С-25-35.
  3. Клей. Необходимо выбирать состав с высоким показателем влагостойкости и широким рабочим температурным диапазоном. Рекомендованные составы: Клейберит, TOP-UR (15-40), Macroplast UR 7228/7229.

Перечисленные составы не имеют летучих соединений, опасных для здоровья. Они используются именно для производства сип панелей, отличаются хорошей адгезионной прочностью, технологичной вязкостью.

Необходимое оборудование и инструменты для изготовления сип панелей своими руками:

  • пресс или вакуумный насос, обеспечивающий откачку воздуха;
  • терморезак – трубчатый электронагреватель необходим для нарезки изделий, плавления утеплителя;
  • широкий стол для раскладки деталей;
  • резиновый зубчатый шпатель или распылитель для нанесения клея.

Порядок сборки панелей

Технологию изготовления сип панели своими руками можно разбить на несколько основных этапов:

  1. Укладка листов. Первую плиту выложить на стол.
  2. Нанесение клея. Равномерно распределить по поверхности клей, ориентировочный расход – 150-200 г/кв. м листа. После обработки составом надо подождать 10 минут.
  3. Укладка утеплителя. На плиту положить пенополистирол и хорошо разровнять. Оттягивать процесс размещения утеплителя нельзя, так как клей может начать застывать и качество готового изделия может ухудшиться – панель потеряет прочность.
  4. Нанесение клея. Пенополистирол обработать клеем и прижать к нему второй лист ОСП.
  5. Прессовка. Собранную плиту отправить под пресс.

Если пресса нет, то прибегают к методике вакуумного прессования:

  1. Изготовить 5-7 панелей – каждое последующее изделие собирают на предыдущем.
  2. Стопку накрыть тентовым материалом.
  3. Сделать из ткани герметичный чехол, проклеив края быстросхватывающимся клеем – подойдет состав Космофен.
  4. Вакуумным насосом откачать воздух из чехла.
  5. Панели выдержать в безвоздушном пространстве около часа.

При таком методе на каждую плиту воздействует давление порядка одной тонны. После процесса вакуумного прессования тентовый материал снять и оставить панели на сутки в горизонтальном положении.

Техника безопасности

Производственные работы сопряжены с определенным риском. В процессе сборки сип панелей необходимо придерживаться следующих правил безопасности:

  • работы выполняют в хорошо освещенном и вентилируемом помещении;
  • исполнитель должен использовать средства индивидуальной защиты: спецодежду с длинным рукавом, перчатки, очки;
  • при использовании распылителя для нанесения клея необходимо надевать респиратор.

Как своими руками произвести монтаж панелей?

Несмотря на то, что процедура строительства каркасного дома проста и быстра, чтобы построить его, Вам понадобится множество вспомогательных инструментов, материалов отделки и крепёжных элементов.

Тщательный расчёт производится специально для того, чтобы выяснить, сколько материала будет затрачено на постройку. В этом расчёте должны быть учтены все расположения дверных и оконных проёмов, их ширина и высота, а также толщина всех внешних и внутренних стенок дома и места укладки коммуникационных сетей.

Панельные дачные дома – технология монтажа

Монтаж панельных домов своими руками производится следующим образом:

  • на имеющееся основание фундамента ложится гидроизоляция (например, рубероид) и пропитанный антисептическим веществом обвязочный брус;
  • на обвязочный брус, при помощи шурупов крепятся стартовые доски;
  • стандартная ширина сип-панелей: 125, 250 и 280 см. Они крепятся друг к другу при помощи специальных пазов, в которые вставляются шпонки из дерева. Крепление должно происходить беспросветно, герметично, с дальнейшей задувкой монтажной пены, дабы будущая постройка не пропускала холод;
  • если дом стоит на мелкозаглублённом основании, стартовые доски крепятся к композитным панелям, а не обвязке.

3-4 день. Заезд

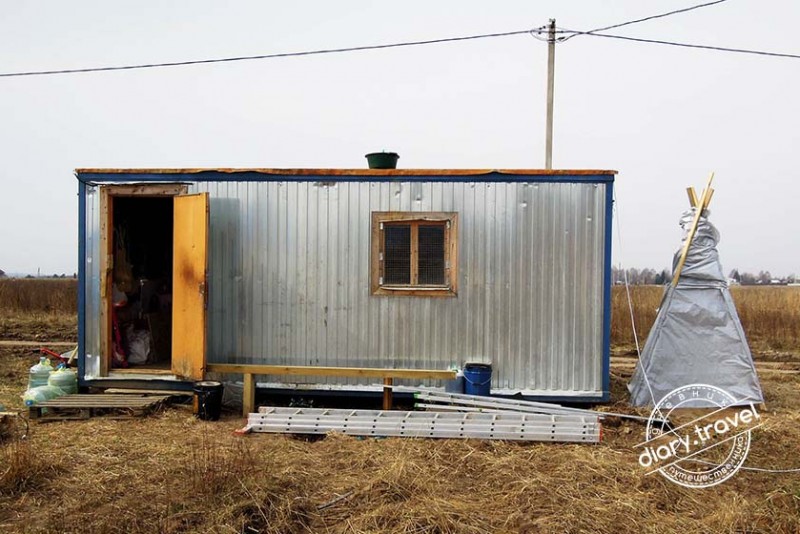

Утром была привезена и установлена КАМАЗОМ-манипулятором бытовка, арендованная на месяц. Приехала и бригада из трех человек. Рядом с бытовкой обустроены «удобства» )

За два дня были разгружены и размещены на участке две фуры строительных материалов: обработанные антисептиком «Сенеж» пиломатериалы и заводской «домокомплект» из нарезанных по строительному проекту СИП / SIP панелей. От шоссе до участка материалы перегружались на манипулятор и возились на нем, поскольку фурам на участок было не проехать.

После разгрузки строительных материалов началась подготовка к обвязке брусом фундамента. Я же выкопал под фундаментом небольшую траншею для канализационных труб, чтобы потом не корячиться под готовым домом…

Классификация СИП-панелей

В связи с появлением новых технологий и, соответственно, новых материалов, производители стали выпускать СИП-панели, различающиеся по типу использования, что отразилось на их конструкции. Для различного применения (промышленное или гражданское строительство) и видов строительных конструкций (стена, перекрытие, перегородка и т.д.) выпускаются разные модификации изделий. Это касается типа используемого утеплителя и материала, идущего на обрамление изделий.

Соотношение теплопередачи и толщины стены, изготовленной из различных строительных материалов

Размеры СИП-панелей и их конфигурация определяются на стадии разработки проектной документации, а базовыми являются такие, как:

  • длина – 2500/2800 мм;
  • ширина – 625/1250 мм;
  • толщина – 110/120/170/200/220/270 мм.

Как выбрать СИП-панели

Structural Insulated Panel (SIP), или структурная изоляционная панель (СИП), — универсальный строительный материал для стен, перекрытий и крыш малоэтажных жилых домов. Он трёхслойный, состоит из обкладок (двух влагостойких ориентированно-стружечных плит — ОСП) и сердечника (листа пенополистирола), склеенных под прессом полиуретановым клеем.

Стандартные панели имеют высоту 2,8 или 2,5 м (при ширине 1,25 м) — их используют соответственно для стен первого и второго этажей. При классической технологии с перекрытиями-платформами высота панели равна высоте помещений без отделки. Однако если в доме планируются канальная система вентиляции, кондиционирования и воздушного отопления, и полы на лагах, то потолки опустятся на 15-20 см. Поэтому целесообразно заказать для первого этажа панели высотой 3 м (увы, их изготавливают лишь некоторые фирмы), а для второго — 2,8 м.

Изделия выпускают толщиной 224 (12 + 200 + 12), 174 (12 + 150 + 12) и 124 (12 + 100 + 12) мм. Из первых возводят перекрытия и крышу, вторые в средней полосе России оптимальны для наружных (а также внутренних несущих) стен, третьи пригодны для межкомнатных перегородок.

Также на рынке представлены более дешёвые изделия с обкладками толщиной 9 мм, но они подойдут лишь для стен и перегородок небольших одноэтажных построек.

Отличия заводской СИП-панели

  1. Неточная геометрия. Сдвиг обкладок относительно друг друга, ромбовидность или трапециевидность панели легко выявляются с помощью угольника и рулетки.
  2. Использование некачественных ОСП с невысокой влагостойкостью. Обильно смачивайте поверхность панели на протяжении часа-двух. Если щепа начнёт отслаиваться, перед вами бракованное изделие.
  3. Низкая прочность клеевого соединения. Это, пожалуй, основной признак товаров, произведённых полукустарным способом. Проверить изделие можно только путём отрыва одной из обкладок от утеплителя. Качественная панель разрывается не по шву, а по листу пенопласта.
  4. Выполнение средней части панели из фрагментов пенополистирольных плит. Чтобы снизить количество отходов, кустарные предприятия пускают в дело обрезки утеплителя, что отрицательно сказывается как на прочности, так и на теплоизолирующих свойствах. Стыки плит пенополистирола легко увидеть на торцах панелей.

Технология монтажа дома из СИП-панелей

Сборка дома из СИП панелей

Начинается строительство СИП-дома своими руками со сборки основания, расположенного на фундаменте. Зачастую используется конструкция из деревянного бруса. Технология сборки предполагает формирование обвязки периметра будущего строения и продольной установки промежуточных перекладин с опорой на стойки фундамента.

Соединение СИП-панелей

Вставьте брус или термошпонку для соединения панелей  и зафиксируйте саморезами, которые закручиваются через ОСБ в тело деревянной шпонки. Рекомендуется сначала прихватить плиты «жёлтыми» саморезами по дереву 40-50 мм. Затем пробить стыки гвоздями 50-65 мм, придерживаясь шага 10-15 см.

Во избежание рисков получения негерметичного дома перед сборкой любого узла наносите на плиту монтажную пену. Средство заполнит щели, способствуя созданию эффекта термоса.

Первое перекрытие

Многоэтажный дом из СИП панелей

Первое перекрытие – это пол, который не требует дополнительного утепления. Соберите СИП-панели 224х625 мм. Такая ширина балок, расположенных с шагом ~60 см, позволяет выдержать нагрузку конструкции.

При монтаже перекрытий плиты укладывайте по технологии кирпичей в кладке, т. е. придерживайтесь несовпадения швов, чтобы их не коробило от повышенной влажности. Для защиты нижней панели из ОСБ от влаги каждую плиту обработайте битумной мастикой или аналогичным составом.

Поэтапное соединение SIP-панелей:

  1. Между пластинами уложите монтажный брус и зафиксируйте по краям обвязки длинными гвоздями. Закрепите саморезами.
  2. Боковые срезы плит на всех перекрытиях закройте обрезной доской. На торец нанесите монтажную пену по технологии «змейка». Приставьте доску и зафиксируйте её через ОСБ в торец саморезами.
  3. По периметру сэндвича сверху установите стартовую доску, которая станет опорой для СИП-панелей. Расположите их по периметру тех участков, где планируются межкомнатные перегородки.
  4. Закрепите венцовые доски гвоздями насквозь к оголовкам свай. Под шпильки сделайте отверстия, в которые они будут загоняться, а затем стягиваться болтами.

Возведение стен

Для ообустройства перекрытия используют сэндвич панель другой маркировки

Установку стен начинайте с любого угла. Нанесите на доску или торец сэндвича монтажную пену. Возьмите панель, переверните выемкой вниз и «наденьте» на установленную стартовую доску. Выровняйте плиту по вертикали и зафиксируйте с двух сторон саморезами, придерживаясь шага 10-15 см.

Нанесите монтажную пену на боковую поверхность установленной пластины. Установите вторую плиту под углом 90°, к которой прикреплён торцевой брусок, толщиной равной глубине паза. Закрепите эту панель к обвязочной стартовой доске по аналогии с первой плитой. Угол скрепите саморезами – длину подбирайте такой, чтобы он прошёл сквозь пластину и закладную доску. Крепёж проводится с шагом 40-50 см.

Сборка стен из СИП-панелей осуществляется по аналогичному принципу – действуйте пошагово: между плитами устанавливается брус, к нему и к нижней обвязке фиксируется следующая пластина. Усилить оконные и дверные проёмы можно путём установки перфорированных уголков из металла. Деталь хоть и необязательная, но придаёт конструкции дополнительную устойчивость.

Перегородки

Возведение перегородок проводится по аналогичной схеме: зафиксируйте венцовую доску, на неё установите блоки. Толщина межкомнатных стен может быть, как у наружных стен, или тоньше. Для повышения звукоизоляции используйте материалы для внутренней отделки. Снизить нагрузку на бюджет можно за счёт применения каркасных перегородок. Но в этом случае сначала монтируется каркас, а обшивка проводится после установки крыши.

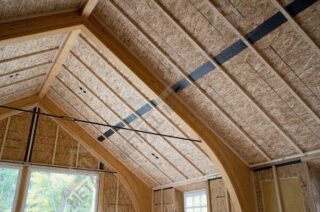

Крыша

Крыша из СИП панелей не нуждается в установке стропильной системы

Рекомендуется построить крышу также из СИП-панелей. В этом случае устраняется необходимость в установке стропил и других конструкционных элементов, отвечающих за прочность.

Инструкция по укладке крыши из SIP-панелей:

  1. Установите опорный брус (мауэрлат) по периметру будущей кровли и зафиксируйте к венцовой доске последнего этажа.
  2. Соберите фронтоны по аналогии с установкой первой СИП-плиты – элемент фиксируется к опорному брусу. Данные работы требуют аккуратности и внимательности.
  3. Установите между двумя фронтонами опорный коньковый брус и уложите сверху SIP-панели. Зафиксируйте плиты болтами.

Технология сборки крыши идентична созданию пола на первом этаже. Невзирая на то, что панели обладают прочностью, при формировании кровли задействуйте соединительную доску. Такой подход гарантирует жёсткость и устойчивость конструкции к порывам ветра.

Монтаж SIP-панелей – основные этапы работы

Теперь можно осуществлять монтаж СИП-панелей на стены. К перекрытию крепится брус, который служит направляющим контуром для будущих стен. Через брус и плиты сверлятся отверстия, и вся конструкция фиксируется на фундамент с помощью анкерных болтов.

Стены возводятся, начиная от угла дома. Под прямым углом к уже установленной первой панели ставится вторая, соединительный паз которой предварительно запенен. Остальные плиты соединяются между собой по шипо-пазовой системе и скрепляются саморезами.

Межкомнатные перегородки устанавливаются одновременно с панелями, формирующими периметр. Технологические пазы всех плит необходимо тщательно запенить. Возведение остальных этажей делается по такой же технологии.

После того, как завершена сборка СИП-панелей стен и перекрытий, можно приступать к монтажу кровли. Поскольку плиты обладают достаточной жесткостью и прочностью, кровельная система с их применением не требует установки стропил. Плита ложится на мауэрлат и коньковый брус, установленный между фронтонами, и закрепляется винтами. Если осталось непонятным, как производится монтаж СИП, видео поможет разобраться с техническими моментами.

OSB (ОСП)

OSB для СИП-плиты

Знакомство с понятием OSB плиты следует начать с общей классификации. Существует четыре основных типа OSB. Каждый из них отличается от других только своими показателями влагостойкости и прочности.

  • OSB 1 – плита с самыми низкими показателями прочности влагостойкости. Этот вид плит часто используют в монтаже деталей лёгкого веса. Плюсом этих плит является их низкая цена.
  • OSB 2 – имеет низкий порог влагостойкости и при этом высокую прочность. Такие плиты используют в основном для производства мебели, иногда для несущих элементов. Реже OSB 2 применяют в строительной сфере, и то только для внутренних конструкций.
  • OSB 3 – один из самых популярных типов плит. Эти плиты сочетают в себе прочность и устойчивость к влаге по приятной цене. Используют их чаще в строительстве для строения как фасадных, так и внутренних отделок. Иногда OSB 3 выступает в роли кровельного материала или перекрытия.
  • OSB 4 – эти ОСП плиты обладают самым высоким порогом прочности и влагостойкости. Их используют для возведения конструкций с высоким уровнем нагрузки и в зонах с повышенной влажностью.

Соединение панелей между собой и с другими конструктивными элементами

Качественное крепление СИП – это отсутствие мостиков холода, удобство сборки отдельных деталей, прочность их соединения. Каждый из основных конструктивных узлов имеет свои особенности.

Крепление панелей к фундаменту

Для монтажа стеновых SIP к фундаменту сначала настилают на него гидроизоляцию (рубероид), закрепляют доски обвязки (ДО).

После этого укладывают панели перекрытия. Их фиксируют на основании с помощью анкеров. Расстояние между крепежами не должно превышать 2 м.

Монтаж этого вида СИП панелей происходит следующим образом:

  • Саморезами диаметром 4,8 мм и длиной 95 мм соединяют перекрытие с досками обвязки.
  • Саморезами 3,1х50 мм фиксируют стеновую панель к ДО. Расстояние между крепежами не должно превышать 150 мм.

В процессе монтажа проверяют ровность крепления СИП строительным уровнем.

Угловое соединение стеновых элементов

В наружных и внутренних углах (90°) панели стыкуют между собой, используя деревянные шпонки. Обычно это доски толщиной 50 мм, шириной 150 мм. Альтернатива для постройки дома – двутавровые балки.

Обратите внимание: стыки отдельных элементов сначала запенивают монтажной пеной. К одной из стен шпонку крепят с помощью саморезов 4,8 мм диаметром

Расстояние между ними не должно превышать 200 мм

К одной из стен шпонку крепят с помощью саморезов 4,8 мм диаметром. Расстояние между ними не должно превышать 200 мм.

Панель другой стены фиксируют на шпонке саморезами 3,5 мм, выдерживая шаг не более 150 мм. Выступающую часть плиты OSB закрепляют на торце стеновой панели аналогичным образом.

Стыкование стеновых и панелей перекрытия

Это непростой соединительный узел СИП дома, предполагающий использование большого количества крепежных элементов.

  1. Плиту перекрытия фиксируют на нижней стене с помощью саморезов, диаметр и длина которых равны 6,3 и 240 мм, соответственно. Расстояние между ними не должно превышать 300 мм.
  2. Поверх перекрытия монтируют доску обвязки. Для этого используют саморезы 4,8х95 мм, вкручивая их с шагом в 100-200 мм.
  3. Саморезами 3,5х51 мм фиксируют панели верхней стены на доске обвязки. Расстояние между ними не должно превышать 150 мм.
  4. OSB по доске обвязки перекрытия также крепят саморезами на 3,5 мм. Однако при этом допустим шаг в 300 мм.

Все монтажные стыки при сборке дома предварительно пропенивают соответствующим составом.

Угол соединения кровли и стены

Для устройства стыка кровли и стены выполняют следующие действия:

  1. На стеновой панели фиксируют мауэрлат – опору для нижнего уровня стропильной системы. Для этого используют саморезы 4,8х95 мм с шагом до 200 мм.
  2. С торцевой стороны кровельной СИП крепят доску обвязки. Саморезы диаметром 3,5 мм устанавливают не реже, чем 150 мм друг от друга.
  3. Элементы кровли соединяют с мауэрлатом саморезами 6,3х240 мм. Расстояние между ними не должно превышать 300 мм.

Обратите внимание: крепежи диаметром 6,3 мм используют также для фиксации кровельных панелей на коньковой балке

Используемые для производства материалы и инструменты

OSB-3 представляет собой плиты толщиной 1-1,2 см

Чтобы сделать СИП панели своими руками, вам понадобятся следующие материалы:

  • OSB-3 – это ориентированно-стружечные плиты;
  • брус (он понадобится для возведения каркаса дома, а не для изготовления стеновых плит);
  • однокомпонентный клеевой состав на базе полиуретана;
  • пенополистирол или любой другой теплоизоляционный материал.

OSB-3 представляет собой плиты толщиной 1-1,2 см. Они изготавливаются в процессе прессования стружки, размеры которой  не превышают в длину 1,5 см, а в диаметре – 0,6 мм. Материал смешивается со специальными смолами и прессуется под высокими температурами. Стружка прессуется в несколько слоёв, при этом направление волокон во всех слоях прямо перпендикулярное друг другу. ОСП легко поддаются обработке, в них надёжно фиксируются любые крепёжные элементы.

Для изготовления сэндвич-панелей лучше использовать пенополистирол марки С-25-35. Этот материал делается из вспененного полистирола. В его составе содержится 95 % углекислого газа. Удельный вес этого материала небольшой, а стоимость вполне приемлема.

Для изготовления сэндвич-панелей лучше использовать пенополистирол марки С-25-35

Чтобы построить свой дом из собственноручно изготовленных сэндвич-плит, вам понадобится один из следующих клеевых составов:

  • Топ-ур модификации 15;
  • Клейберит марки 502.8;
  • Macroplast серии UR 7228;
  • Macroplast серии UR 7229.

К используемым клеевым составам предъявляются следующие требования:

  1. Они должны обладать достаточной степенью влагостойкости.
  2. Клей можно применять в диапазоне температур от -40°С до +50°С.
  3. Не менее важна безвредность и отсутствие токсичности используемого клея для человека и окружающей среды.
  4. Клеевое соединение должно получаться довольно надёжным и долговечным, чтобы соответствовать заявленному сроку эксплуатации дома.

Помимо этого вам пригодятся следующие инструменты:

Для изготовления панелей лучше подготовить рабочую поверхность, например, стол, размеры которого немного больше, чем габариты одного ориентированно-стружечного листа.
Для нанесения клеевого состава можно использовать распылитель, кисть или зубчатый шпатель.
Самое важное оборудование – станок для прессования плит. Вместо него можно использовать обычный пресс или мощное вакуумное насосное оборудование.
Также вам понадобится терморезка или термонож

Данные изделия имеют специальный ТЭН, который нагревается от электрической сети. Изделие понадобится для нарезки теплоизоляционного материала на отдельные части.

Разрезание

Перед началом подобных работ необходимо проверить горизонтальность изделия при помощи строительного уровня. Когда проверка выполнена, эксперт приступает к разрезке материала. Сначала делают надрез на отделочном слое из металла, после чего разрезают и утеплитель.

При небольших объёмах работ рекомендовано использование электрических ножниц для стали. В данном случае металлические декоративные поверхности разрезают с обеих сторон. После завершения процесса строитель должен очистить покрытие от стружки, это касается и поверхности замковых соединений. Разметка деталей проводится при помощи маркера или других неострых инструментов, которые не смогут повредить отделку. Для разделения стеновых панелей с отделкой ОСП применяется электролобзик.

Виды и характеристики панели

Утеплителем в структурных изоляционных панелях может быть:

  1. Пенополистирол.

  2. Пенополиуретан.

  3. Базальтовая минвата.

При выборе материала сравнивать необходимо все плюсы и минусы этих теплоизоляторов. С точки зрения цены самым дешевым является пенополистирольный вариант. Однако он и первый по горючести. Несмотря на все заверения продавцов о его безопасности в доме из пенополистирола не каждый захочет жить.

Минеральная вата в отличие от него не содержит формальдегидов и имеет класс пожарной опасности «НГ». Однако она более тяжела по весу. Дому с композитными стенами из нее потребуется несколько более мощный фундамент. Зато в минвате можно без опаски прокладывать кабель-каналы под электропроводку.

Пенополиуретан наиболее долговечен и обладает наименьшей теплопроводностью из перечисленных утеплителей. Минвата предрасположена к накоплению влаги, но не загорится. Однако классикой SIP-технологии является пенополистирол. С ним производителям проще работать и он недорогой.

Таблица размеров панелей

Вид Толщина ППС Толщина OSB Толщина Длина Ширина Масса
SIP-Панель2500*1250*118 100 мм 9 мм 118 мм 2500 мм 1250 мм 42 кг
SIP-Панель2500*1250*124 100 мм 12 мм 124 мм 2500 мм 1250 мм 53 кг
SIP-Панель2800*1250*124 100 мм 12 мм 124 мм 2800 мм 1250 мм 60 кг
SIP-Панель2500*1250*174 150 мм 9 мм 168 мм 2500 мм 1250 мм 45 кг
SIP-Панель2500*1250*174 150 мм 12 мм 174 мм 2500 мм 1250 мм 56 кг
SIP-Панель2800*1250*174 150 мм 12 мм 174 мм 2800 мм 1250 мм 63 кг
SIP-Панель2500*1250*218 200 мм 9 мм 218 мм 2500 мм 1250 мм 48 кг
SIP-Панель2500*1250*224 200 мм 12 мм 224 мм 2500 мм 1250 мм 59 кг
SIP-Панель2800*1250*224 200 мм 12 мм 224 мм 2800 мм 1250 мм 66 кг

Таблица характеристик панелей

Характеристика Значение Комментарий
Прочность 1,5 кгс/см² — 1,8 кгс/см² SIP-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную — 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг)
Объемный вес 25 кг/м³ /35 кг/м³ / 50 кг/м³ Вспененный полистирол
Теплопроводность пенополистирольные 0,037 -0,04 Вт/(м·°С) минераловатные 0,047-0,07 Вт/(м·°С) уретановые 0,028 Вт/(м·°С)
Нарушение геометрии Нет Плита OSB не коробится и не деформируется от перепадов температур, попадания влаги, поскольку состоит из щепы, начисто лишѐнной недостатков цельной древесины. Лущение бревна разрушает взаимосвязи древесных волокон, убирая тем самым внутреннее напряжение.
Подверженность болезням Нет В состав связующего плиты OSB входит эмульсия воска, избавляющая без всякой дополнительной биозащиты от появления грибка, плесени, воздействия насекомых
Усадка Отсутствует Сразу после завершения сборки домокомплекта можно приступать к внешней и внутренней отделке.
Водопоглощение ПСБ 0,5%-2,1% OSB3%-12% За 24 часа
Огнестойкость III степень огнестойкости Сдерживания огня в течение 1 часа
Звукопоглощение 44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм. На примере полистирола весом 25 кг/м³
Максимальная этажность строения 2 этажа + мансарда

Обустройство пола

Строительство пола первого этажа заключаются в следующем: сип-панель устанавливается поперечно на цокольное перекрытие вдоль короткого торца фундамента. Размер элемента подбирается таким образом, чтобы размещая его на конце обвязочной доски, общий размер совпал с соответствующим отрезком фундамента. Можно соединить панели друг с другом системой канавок с шипами. Обычная длина половой панели составляет до 6 метров, но есть решения с повышенной прочностью, позволяющие использовать 15 метров. Для максимальной прочности стоит использовать промежуточную соединительную рейку.

После укладки сип-панелей по периметру полностью готового пола устанавливается обвязочная доска для повышения прочности. Панели соединяются саморезами, нижняя поверхность пола домов с противоударной конструкцией герметизируется битумной мастикой. Если используются деревянные доски, они также крепятся винтами к обвязочной доске.

Отделка

После того, как у дома появится крыша, самое время подумать о внутренней и внешней отделке, приданию строению индивидуальности и привлекательности. Своими руками можно не только строить, но и штукатурить, клеить обои, прикреплять декоративные элементы типа лепнины, деревянных резных наличников и других элементов.

Внешнюю поверхность сип-панелей можно отделать декоративным кирпичом, сайдингом, клинкером, сплошным массивом или декоративными элементами из натурального или искусственного камня. Любители незамысловатости и естественности часто оставляют неповторимый рисунок сип-панели с поверхностью из деревянных волокон, просто защищая ее от внешнего воздействия нескольким слоями лака. Все зависит от фантазии и предпочтений владельца.

Внутренняя отделка практически полностью идентична отделке кирпичного или панельного дома, за малым исключением, — штробить стены нельзя! В качестве элементов внутренней отделки наиболее популярны конструкции из гипсокартона, окраска, обои, декоративные штукатурка и вагонка.

Кровельная конструкция для дома из СИП-панелей

Установка крыши начинается с закрепления несущих элементов, мауэрлатов, прогонов и конька, опирающихся на несущие стены (в случае бескаркасного способа сборки) или на стойки сооружения. Прогоны фиксируются в месте контакта с основанием двумя саморезами 8х280 мм.

Далее устанавливается стропильная система. Каждое стропило в месте соприкосновения с прогонами фиксируется саморезами 8х280 мм. Установка стропил начинается от одного из фронтонов. В случае, если крыша имеет сложную многоскатную конструкцию, то монтаж начинается с ендов. Ниже показана структурная схема размещения несущих элементов кровельной системы.

Возведение стен из SIP-панелей

Процесс возведения стен из СИП панелейСтроительство дома из панелей. Собрали одну стену

При возведении стен нужно тщательно пойти к выбору исходного материала, ведь от его качества во многом зависит и качество будущего жилища. Лучшим вариантом для наружных работ будет брус диаметром в 15 см. Что касается высоты, здесь минимум 1,5 м. Для внутренней части подойдёт 10 * 15 см. Это приемлемые размеры, которые помогут сэкономить на расходном материале, позволят минимизировать количество швов и стыков и добиться идеальной гладкости будущих стен. Собрать стены непросто, нужен опыт.

Перед укладкой бруса в венцы, все материалы нужно подогнать в соответствии с высотой и придать им нужную форму. Для угловых соединений лучше использовать метод «в полдерева» или «в привязке с коренным шипом». Соединения наружных частей лучше выполнять врубкой или на шпонах. А внутренние участки как стыков, так и углов лучше соединять половинным срубом.

Начинать, непосредственный монтаж нужно с укладки в фундамент венцового бруса, обработанного антисептическим средством.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
