Всё об электростатической коптильне сделанной своими руками

Электронный генератор на запчастях от телевизора

Большинство энтузиастов холодного копчения считают, что проще всего сделать электростатическую коптильню своими руками из развертки телевизора. Действительно, в старых транзисторных телевизорах использовалась плата развертки кадра. В современных телевизорах ее функции выполняют несколько микросхем и ключей, поэтому разжиться подобной платой будет непросто, и стоить устройство будет немало.

На самом деле применение платы не очень подходит для столь утилитарных целей, важно не только получить для коптильни электростатическое поле, но еще и управлять его мощностью. В противном случае коптильня будет работать подобно русской печи, поэтому чаще всего изготавливают отдельную схему, в которой используется только высоковольтный трансформатор

Можно собрать электростатическую коптильню своими руками из катушки зажигания от двигателя внутреннего сгорания машины. Разницы большой нет, но если в предыдущем случае максимальный потенциал электростатического поля в коптильне составляет всего 20 кВ, то в системе с катушкой зажигания получается все 40 кВ.

Токи очень маленькие, если при нарушении изоляции транс от телевизора может ощутимо стукнуть по рукам, тогда как удар высоковольтного генератора на катушке от жигулей по силе будет равен разряду мощного электрошокера, как на видео

Поэтому, если в планах построить небольшую коптильню, то лучше всего делать ее электронную часть на трансформаторе ТДС17.

Как создать электростатическое поле

Самым важным условием описываемой коптильни станет создание электростатического поля. Для этого внутри камеры следует установить три сетки, одна из которых будет располагаться в центре, тогда как две другие – по сторонам. Их следует подключить к катоду генератора постоянного тока

Важно хорошо изолировать сетки от корпуса, ведь создаваемое напряжение будет равно 20 000 В

Игольчатые электроды необходимо закрепить или приварить на сетках. Можно использовать любой другой контактный способ. Для их установки рекомендуется применить заостренные отрезки проволоки, жестяные треугольники или гвозди. Их нужно распределить по всей площади сеток.

Когда выполняется электростатическая коптильня своими руками, схема обязательно подготавливается. Она позволит вам понять, что подключение анода к крюкам осуществляется на следующем этапе. Схема генератора тока не является сложной, поэтому забрать ее вы сможете самостоятельно. Стоимость отдельных узлов невысока. Вы сможете изготовить коптильню, цена которой будет равна четверти стоимости новой установки. В этом случае учитываются кабели, датчики температуры и выключатели.

Принцип работы

Конструкция электрокоптильни включает в себя следующие компоненты:

• Основа из диэлектрика, пластика или дерева;
• Электростатическая сетка-подвеска из стали, меди или латуни;
• Дымогенератор (дыморегулятор);
• Система охлаждения дымового потока.

Принцип работы электрокоптильни следующий. Продукты нужно подвесить на крюки внутри камеры. В дыморегуляторе при помощи опилок получают дым. После заполнения всей камеры дымом начинает работать электростатическое поле, дым ионизируется. Этот дым, непосредственно проходя через сетку с положительным напряжением, заряжается. Ионы попадают в заготовки, которые помещаются на отрицательном полюсе, равномерно по всей длине. Пока агрегат работает, через дымоотвод выводятся излишки дыма. Для приготовления продуктов обычно хватает от 30 минут до нескольких часов. После обработки продуктов отключается напряжение, копчености нужно проветрить в течение 6-12 часов и положить в холодильник или погреб для дальнейшего созревания. Копченый продукт можно будет употреблять уже через 3-4 дня.

Правила работы:

• Максимальный температурный порог 25 градусов по Цельсию;
• Влажность менее 70%;
• Нельзя трогать продукты, помещенные во включенную в сеть коптильню;
• Соблюдение техники безопасности при работе с электрическим оборудованием (не мочить, убрать легковозгорающие элементы и т.д.);
• Продукцию нельзя развешивать рядом с корпусом и друг с другом, лучше оставлять между кусками небольшие промежутки;
• Изолировать работающие под напряжением компоненты;
• Нельзя включать в сеть прибор при укладке щепок и продуктов;
• Сама конструкция должна располагаться на непроводящем сухом основании (желательно на резиновом коврике).

Это интересно: Бассейн для малышей: рассматриваем со всех сторон

Как своими руками изготовить коптильни для разных видов копчения

Если вы много раз пытались реализовать идею создания собственной коптильни, считая, что это дорогое удовольствие, то вам сюда. Сегодня в обзоре мы представим недорогие варианты, как своими руками осуществить вашу мечту.

Холодное

В интернете легко найти десятки рекомендаций, как своими руками сделать коптильню холодного копчения. Многие из них предполагают покупку дорогостоящего металла, создание прочного короба, дополнительной вентиляции. Всё это, конечно, имеет право на существование, однако, если вы ищите бюджетный вариант, то используйте простые конструкции. Вот одна из них.

Если вы решили выбраться на пикник, то лучшей возможности испробовать походный вариант коптильни из полиэтиленовой плёнки не придумаешь

Что нужно для работы

Первый этап – покупка плёнки, достаточно будет двух метров

Важно, чтобы она была прозрачной и максимально плотной. Обычно такое покрытие используют для укрытия парников

Инструкция по изготовлению

Для выбора места под походную коптильню лучше освободить отдельную и ровную площадку. Очистите её от лишнего мусора. Достаточно расчистить 1 м². Далее подготовьте из веток колья высотой примерно 2 м.

Вам необходимо воссоздать примерно вот такой каркас

Далее вбиваете колья по периметру конструкции, укрепляя вертикальные колья поперечинами, важно проверить устойчивость. К поперечинам мы будем вешать подготовленную для копчения рыбу

Теперь важно правильно укрыть конструкцию плёнкой. Распределите её так, чтобы не оставалось лишних складок, особенно, зазоров

Полиэтиленовый мешок натягиваем примерно до середины кольев. Сейчас важно высыпать на песчаную площадку горящие угли и зелёную траву. Плёнку плотно прижимают камнями, создавая герметичность конструкции. По мере необходимости, к углям можно добавлять траву, чтобы создать дополнительный дым.

Проверить тушки можно уже через 4 часа. Если рыба крупная, то процесс может затянуться на 6-8 часов

Горячее

Процесс горячего копчения несколько сложнее. Для горячего копчения можно использовать подручные ёмкости: кастрюли, бочки, различные железные ящики с крышкой. Главное, опять же, создать герметичность.

В такой коптильне можно приготовить деликатес из рыбы, мяса

Что нужно для работы

Для работы понадобится:

• два металлических листа размером в 61×156,5 см и толщиной в 2 мм;
• болгарка;
• сварочный аппарат;
• столярный угол, метр;
• тонкая арматура.

Инструкция по изготовлению

Рассмотрим процесс изготовления коптильни для горячего копчения своими руками в пошаговой инструкции.

Чертёж, по которому будет выполнена коптильня

Не забывайте, что проще всего сделать коптильню по готовым чертежам, тогда вы сможете избежать лишних ошибок и неточностей.

Полугорячее

Полугорячим копчением называют вид приготовления продуктов, когда они подвергаются тепловой обработке дымом при температуре от 70°C до 90°C. Самый простой путь добиться таких параметров — создать эффект парилки. Для этого можно использовать обычную садовую бочку. Варианты коптилен из бочки можно посмотреть в фотопримерах.

Что нужно для работы

У садовой бочки необходимо предварительно срезать дно. Кроме того, необходимо подготовить место, куда эта бочка будет вкопана. Для этого выкапывается небольшая яма, над которой будет находиться коптильня, а на неё устанавливается сама бочка.

Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

• Очень простая конструкция;
• Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
• Легкое обслуживание.

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

Конструкция камеры

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание — гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400 о С спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

• Генератора электростатического высокого напряжения;
• Подвески для мяса и рыбы;
• Направляющей сетки.

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

Схема генератора

Наиболее сложная часть электростатической коптильни — это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

Принцип высоковольтного копчения

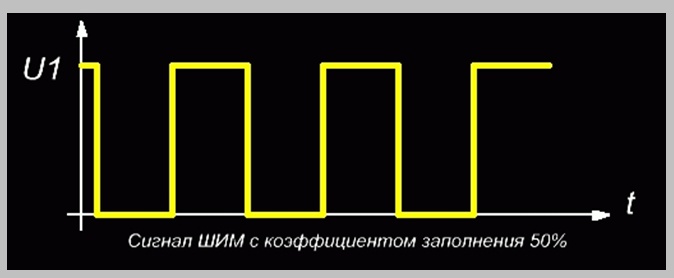

Для образования статического поля в данном ВВ блоке используется ШИМ модуляция катушки зажигания автомобиля с последующим повышением выходного напряжения на умножителе. ШИМ или в английском PWM (Pulse-Width Modulation) широтно-импульсная модуляция — способ используемый для контроля величины напряжения и тока. Принцип действия ШИМ состоит в изменении ширины импульса постоянной амплитуды при постоянной частоте.

Но при ШИМ управлении образованием искры на катушке зажигания (далее катушка), есть один нюанс. Дело в том, что когда ШИМ начинает подавать импульсы на катушку, импульсы вначале очень короткие и энергия вырабатываемая катушкой мала. График ниже.

Постепенно импульсы становятся шире, катушка получает больше тока и напряжения, вследствие чего энергия вырабатываемая катушкой растет и достигает своего пика при модуляции ШИМ 50Х50.

А вот потом, наступает не очень приятное для нас обстоятельство, ширина импульсов становится все больше и наступает спад мощности вырабатываемой катушкой. Поэтому для нормальной работы катушки, нам приемлемо только первая часть работы блока ШИМ (до заполнения 50%). Это отследить просто – положив на стол высоковольтный разрядник (например как у меня), вращая ручку блока ШИМ слева направо смотрим когда искра будет иметь максимальную мощность (длину). Ставим метку на панели напротив риски ручки регулировки и запоминаем показания ампервольтметра. Все, за эти значения не выходим. Время копчения в дальнейшем подбираем по мощности до этих значений. Например у меня максимальная мощность искры при 2 ампера, но для электрокопчения копчения за три часа пока горит картридж с опилками, я ставлю 1 ампер. При такой силе тока копчение в моей небольшой фанерной коптилке получается в самый раз.

Секрет копчения под напряжением

Сразу стоит оговориться — делать электрическую коптильню своими руками имеет смысл только для холодного копчения. Несмотря на то, что энтузиасты активно экспериментируют с горячим копчением и даже пытаются готовить шашлыки с использованием электростатических аппаратов, наилучшие показатели качества все же получаются на дыму с температурой коптильни не более 45-50 о С.

В данном случае электростатический усилитель обеспечивает два дополнительных фактора, которые практически бесполезны при обработке продуктов в горячей коптильне:

• Электростатическое поле разгоняет и преимущественно заряженные молекулы воды, и имеющихся полярных органических соединений в дым, в том числе кислоты и низшие спирты. Благодаря этому процесс насыщения продуктов проходит в разы быстрее, чем при отсутствии электростатического поля;
• При работе холодной электростатической коптильни не происходит деградации и деструкции животного белка и жиров, тех основных кирпичиков, из которых состоит мясо, сало или рыба. В этом смысле процесс копчения в электростатическом поле очень сильно напоминает вяление, но с более высокой скоростью обработки.
• В горячем копчении влага интенсивно удаляется с поверхности продукта, и даже если электростатическое поле «набрасывает» водяной пар и кислоты из дыма, все это сметается потоками горячего воздуха. По сути, это процесс жарки мяса или сала в горячем воздухе с добавлением дыма.

Поклонников у обоих способов копчения, холодного и горячего, более чем предостаточно, поэтому с каждым годом появляются все новые и новые способы и конструкции электростатических коптилен. Есть даже схемы коптилен с встроенным блоком контроля температуры поверхности мяса с помощью дистанционного инфракрасного термометра и с регулируемым напряжением электростатического поля. Понятно, что подобные коптильни изготавливают в основном для обработки больших объемов продуктов, для себя можно сделать небольшую электрическую коптильню своими руками фото.

В отличие от больших камер с мощными электростатическими блоками, для которых нужен сарай, гараж или хотя бы дача, малогабаритные электрокоптильни можно использовать даже в условиях городской квартиры. Естественно, производительность электростатической коптильни меньше, но вкус и качество продукции заметно выше.

Особенности и преимущества

Многие считают, что электростатическая коптильня не может также качественно обработать продукты, как классические коптильни. На самом деле разница между этими конструкциями лишь в том, что первая имеет специальный блок, увеличивающий скорость и глубину проникания дыма в волокна продукта. Сам процесс копчения по технологии напоминает приготовление мяса и рыбы на пару, но с влажным дымом вместо горячего пара. Электростатика лишь увеличивает скорость диффузии частиц дыма, что позволяет сократить время приготовления всего до нескольких часов, когда с обычной коптильней процесс может занять несколько дней.

Проведение сборки

Перед тем как сделать электростатическую коптильню своими руками, вы должны собрать блок питания на базе транзистора и ограничивающего резистора. Эти два узла подключаются к выходам трансформатора. Высокое напряжение будет снято с выходного каскада

Важно позаботиться о том, чтобы полярность не оказалась перепутана – при монтаже трансформатора вам следует запомнить, куда были подключены отрицательный и положительный выводы

Если ваша коптильня будет рассчитана на приготовление 10 кг рыбы, птицы или мяса, то для неё подойдёт и высоковольтный генератор. Если дополнить им оборудование более внушительного размера, то оно хоть и будет работать, но процесс копчения окажется довольно длительным.

Если вы решили изготовить своими руками электростатическую коптильню холодного копчения, чертежи вам в этом должны помочь. Из них вы сможете узнать, что среди составных частей устройства следующие узлы:

• камера для копчения;
• блок высокого напряжения;
• дымогенератор;
• блок управления.

Демонстрация работы

Следует учесть, что для подключения высоковольтного генератора к коптильной камере потребуется высоковольтный провод. Самый простой вариант заказать на алиэкспресс по запросу «высоковольтный провод» или «high voltage wire», такой провод применяется в СО2 лазерных станках и в частности применен в данном блоке. Как заявлено, выдерживает до 40 киловольт.

Кроме этого, возможно подойдут провода ПМВК , ПВН , ПВВ , если их нет, отлично подойдет советский антенный кабель, я пробовал такой:

Внешний диаметр по изоляции около 7-8 мм, диаметр центральной жилы (которую следует применять в качестве ВВ провода) около 4-х мм

Обратите внимание – изоляция у этой жилы полиэтиленовая, в современных антенных кабелях другая, они не подойдут

Также нельзя использовать любой другой провод какой бы толстой изоляция не казалась!

Места скрутки ВВ проводов блока с ВВ проводами коптильной камеры следует хорошо изолировать не менее чем пятью-шестью слоями изоленты, или залить термоклеем. По возможности на провода выходящие из ВВ блока надеть термоусадку для избежания повреждений т.к. они достаточно нежные.

Схема высоковольтного генератора для коптильни

На первый взгляд ничего сложного. С помощью простой схемы мультивибратора постоянное напряжение источника (аккумулятора) преобразовывается в переменное – приблизительно 500 Гц. Затем через высоковольтный трансформатор напряжение повышается от 12-15 В до 25-30 кВ, а далее выпрямляется через диодный мост (на схеме выпрямитель не показан).

На самом деле существует несколько нюансов. Во-первых, диодную сборку придется устанавливать на базе алюминиевых радиаторов для охлаждения и, возможно, понадобится принудительный обдув. Во-вторых, собрать в домашних условиях высоковольтный трансформатор достаточно сложно и поэтому лучше взять готовый – катушку зажигания.

Трансформатор – это главное звено высоковольтного генератора, а автомобильная катушка зажигания в этом отличается особой выносливостью. К тому же она защищена от внешних факторов карболитовым корпусом. Можно также применить трансформатор строчной развертки из старого ненужного телевизора, но тогда схема подключения будет несколько другой.

Не стоит также забывать, что для высокого напряжения понадобятся особые провода с утолщенной изоляцией. Решетку – анод в нижней части коптильной камеры нужно устанавливать на изоляторы (можно те, что применяются на ЛЭП). Также и крюки или прутья (катод) для размещения продукта копчения должны быть надежно изолированы от корпуса.

Применяя для коптильни такой высоковольтный генератор можно готовить от 5 до 10 кг продукта одновременно. Промышленные варианты рассчитаны на большую производительность, но там установлено более мощное оборудование.

• Схема стабилизатора напряжения на 12 Вольт
• Схема изготовления зарядного устройства для аккумулятора из трансформатора
• Реле регулятора напряжения генератора своими руками: схема

Какой источник высокого напряжения выбрать?

В коптильный шкаф необходимо подвести высокое напряжение величиной 20—30 кВт. Для этого используют высоковольтный генератор напряжения. В домашних условиях его можно построить с помощью:

• автомобильного коммутатора и катушки зажигания;
• строчной развертки старого телевизора.

Генератор из автомобильного коммутатора и катушки зажигания

В этой схеме можно использовать источник питания постоянного тока с выходным напряжением 12 В или заряженный автомобильный аккумулятор.

Импульсы от задающего генератора (им может быть мультивибратор или блокинг-генератор) имитируют действие прерывателя, коммутатор управляет первичной обмоткой бобины, катушки зажигания, а бобина (повышающий трансформатор) дальше создает высокое напряжение.

Задающий генератор должен иметь частоту в пределах 1—2 кГц. Вся схема питается напряжением 12 В и потребляет ток около 1—2 А.

Из строчной развертки старого телевизора

Импульсы от генератора управляют транзистором как и в предыдущей схеме (в коммутаторе тоже используется транзисторный ключ), строчный трансформатор Т1 работает как бобина. Импульсы напряжения выпрямляются и сглаживаются умножителем напряжения, подключенным к третьей обмотке. На его выходе имеется 20—25 кВт постоянного напряжения.

Внимание! Не касайтесь деталей схемы во время работы, это очень опасно. Оба варианта требуют задающих генераторов, работающих на определенных частотах

Для первой схемы необходима частота в пределах 1000—2000 Гц, а для второй 14000—16000 Гц. Несоответствие частот либо снизит эффективность, либо выведет из строя высоковольтные катушки или транзисторы

Оба варианта требуют задающих генераторов, работающих на определенных частотах. Для первой схемы необходима частота в пределах 1000—2000 Гц, а для второй 14000—16000 Гц. Несоответствие частот либо снизит эффективность, либо выведет из строя высоковольтные катушки или транзисторы.

Совет. Предпочтительнее использовать вторую схему, так как именно она дает наилучшее ускорение частиц дыма в направлении мяса.

К строчному каскаду от телевизора необходимо применять напряжение порядка 100 В, иначе он будет работать на сильно пониженной мощности. Для возбуждения такого каскада между мультивибратором и базой ключевого транзистора должен быть буферный каскад.

Первые признаки неисправности

Основные признаки выхода из строя катушки зажигания – отсутствия воспламенения. Если это одиночное устройство с распределителем, то во всех цилиндрах, если сдвоенная, либо одиночная – в обслуживаемых ей. Не обязательно отсутствие искры является стопроцентным признаком неисправной катушки. Возможно, перегорел ограничительный резистор, неисправна свеча, пробил высоковольтный провод, есть неисправность в системе зажигания. Необходима комплексная диагностика неисправности.

Визуальные признаки того, что не работает катушка зажигания:

•  наличие «дорожек пробоя», окалов на катушке;
•  изменение цвета диэлектрика;
•  подгорание контактов и разъемов;
•  следы перегрева на корпусе;
•  повышенное загрязнение.

Поговорим более подробнее о этих и других других моментах указывающих, что катушка зажигания Ваз 2106 находиться в неисправном состоянии.

Наличие дорожек перебоя в катушке зажигания

Разберемся, почему пробивает катушку зажигания. Во-первых, со временем в результате действия высоких перепадов температур диэлектрическая изоляция растрескивается, в микротрещины может попасть соленая влага, являющаяся проводником.

На фото представлена распространенная неисправность – пробой катушки зажигания Ваз 2106

Для напряжений более 15.000 вольт, формируемых во вторичной обмотке, в качестве проводника выступает даже чистая недистиллированная вода. Во-вторых, в процессе эксплуатации меняются физические свойства диэлектрика, резиновой изоляции наконечников высоковольтных проводов, особенно, сомнительного производства.

Высоковольтный пробой может являться причиной установки нештатных высоковольтных проводов, в которых отсутствует распределенное ограничивающее ток сопротивление. Пробой может возникнуть в результате сильного загрязнения, переувлажнения. Даже в случае единичного пробоя в конструкции наступают необратимые изменения, дальнейшая эксплуатация не рекомендуется.

Подгорание контактов и разъемов катушки зажигания Ваз 2106

Большой минус, недостаток КГ – это процесс искрения, от которого невозможно избавиться никак. Однако можно добиться значительной минимизации искроотдачи путем подключения конденсатора. Да, и обязательно выставлять правильный зазор.

Специалисты утверждают, что если увеличить зазор выше стандартных значений, можно избавиться от искрения. Другими словами, если подгорают контакты распределителя, увеличение зазора будет оптимальной мерой для устранения проблемы. Однако и на это найдутся свои недостатки. А в частности, уменьшается угол, что приводит к уменьшению напряжения добавочного тока.

Следы перегрева на корпусе катушки зажигания Ваз 2106

Еще один признак по которому, можно определить неисправность катушки зажигания “Вазовской Шестерки” – наличие следов перегрева на корпусе КЗ. На фото представлено как они выглядят:

Так выглядят следы перегрева на корпусе катушки зажигания

Разберем – что такое электростатическая коптильня

Молекулы дыма могут проникать более глубоко в продукты, что положительно сказывается на скорости приготовления копченостей.

В последние годы такой вид копчения становится все более популярным, особенно если говорить о промышленном производстве.

Внешний вид и принцип действия устройства

Электростатическая коптильня имеет достаточно простое устройство. Точно так, как и в других вариантах коптилен, продукты нужно поместить с предназначенный для этого отдел.

Принцип действия несложный. Под воздействием электрического нагревателя в дыморегуляторе начинают тлеть опилки. Дальше дым проходит сквозь специальную заряженную решетку, которая имеет полюс высокого напряжения. Ионы очень быстро попадают внутрь продуктов, которые находятся на отрицательно заряженном полюсе. Процесс копчения таким образом сокращается в несколько раз. Во время работы электростатической коптильни, лишний дым будет выходить сквозь дымоход.

Основные преимущества

Процесс приготовления напоминает готовку на пару, но вместо горячего пара используется влажный дым.

Конструкции такого типа обладают достаточно большим количеством преимуществ. К основным из них можно отнести следующее:

• Электростатической коптильней очень легко пользоваться и можно быстро приготовить в домашних условиях вкусные и ароматные копчености.
• Конструкция имеет небольшие размеры, поэтому легко может поместиться даже в квартире или на балконе.
• В продаже имеются модели, вес которых не превышает десяти килограмм.
• Электростатические коптильни изготавливаются из высококачественной нержавеющей стали. Материал считается не только безопасным, но и долговечным. Кроме того, благодаря использованию нержавейки, коптильня имеет привлекательный внешний вид.
• Во время процесса копчения не нужно постоянно находиться рядом с конструкцией.
• Все копчености готовятся без использования жира.

Электростатические коптильни также имеют несколько минусов. Они достаточно дорогие, поэтому дешевле будет самостоятельно сделать устройство. Кроме того, в продаже имеется небольшой выбор компактных моделей.

Из каких составляющих изготавливается

• Корпус, для которого используется диэлектрический материал. Это может быть пластик, дерево или металл.
• Электростатическая «излучающая» сетка-подвеска, для которой используется стальная, латунная или же медная проволока.
• Дымогенератор или блок коптильни, в котором будет вырабатываться дым.
• Системы для охлаждения дымового потока.

Одной из самых важных частей считается генератор электростатического поля. Есть достаточно много разных вариантов конструкций, но не все они могут предоставить должный результат копчения.

Излучающая сетка должна аккуратно устанавливаться на стенки конструкции. Дымогенератор располагается в нижней части агрегата.

В более мощных моделях электростатической коптильни, дымогенерирующий блок достаточно часто делают отдельной конструкцией вместе с охладителем дыма. Оба элемента в таком случае располагаются за пределами корпуса.

Изготовление дымогенератора

Выполняя коптильню, вы должны позаботиться о наличии источника дыма, которым может выступить любой дымогенератор, изготовленный своими руками. Самыми распространёнными установками тлеющего типа являются те, что имеют нагревательный элемент или эжектор.

Электрический элемент для описываемой коптильни будет более подходящим, ведь он обладает компактными размерами и позволяет получать столько дыма, сколько нужно для приготовления пищи за короткое время. После того как ток будет отключен, горение прекратится. Процесс копчения в электростатическом поле длится короткое время, поэтому генератор длительного действия почти не нужен.

Принцип высоковольтного копчения

Для образования статического поля в данном ВВ блоке используется ШИМ модуляция катушки зажигания автомобиля с последующим повышением выходного напряжения на умножителе. ШИМ или в английском PWM (Pulse-Width Modulation) широтно-импульсная модуляция — способ используемый для контроля величины напряжения и тока. Принцип действия ШИМ состоит в изменении ширины импульса постоянной амплитуды при постоянной частоте.

Но при ШИМ управлении образованием искры на катушке зажигания (далее катушка), есть один нюанс. Дело в том, что когда ШИМ начинает подавать импульсы на катушку, импульсы вначале очень короткие и энергия вырабатываемая катушкой мала. График ниже.

Постепенно импульсы становятся шире, катушка получает больше тока и напряжения, вследствие чего энергия вырабатываемая катушкой растет и достигает своего пика при модуляции ШИМ 50Х50.

А вот потом, наступает не очень приятное для нас обстоятельство, ширина импульсов становится все больше и наступает спад мощности вырабатываемой катушкой. Поэтому для нормальной работы катушки, нам приемлемо только первая часть работы блока ШИМ (до заполнения 50%). Это отследить просто – положив на стол высоковольтный разрядник (например как у меня), вращая ручку блока ШИМ слева направо смотрим когда искра будет иметь максимальную мощность (длину). Ставим метку на панели напротив риски ручки регулировки и запоминаем показания ампервольтметра. Все, за эти значения не выходим. Время копчения в дальнейшем подбираем по мощности до этих значений. Например у меня максимальная мощность искры при 2 ампера, но для электрокопчения копчения за три часа пока горит картридж с опилками, я ставлю 1 ампер. При такой силе тока копчение в моей небольшой фанерной коптилке получается в самый раз.

В заключение

При сборке электростатического генератора для коптильни своими руками вы должны пользоваться готовыми схемами. Обычно описываемые установки для использования в домашних условиях изготавливаются из расчёта 10 кг продуктов за один сеанс копчения. С таким количеством высоковольтный генератор сможет справиться довольно быстро.

Если же закладка будет осуществлена в большем объеме, то на приготовление пищи уйдет больше времени. Помимо генератора, установка будет иметь в составе отдел для копчения, дымогенератор и блок напряжения. Рассмотрев заводскую модель, вы сможете отыскать там блок управления, он позволяет контролировать процесс копчения.
