Конструкция столярного верстака

Столярный верстак – это специальный рабочий стол для столяра, на котором рабочий может обрабатывать дерево вручную или механическим способом. Самая обычная конструкция верстака подойдет для выполнения основных видов работ:

• фиксировать изделия из дерева или его основные детали для проведения дальнейшей обработки;
• разрабатывать эскизы и схемы;
• хранить все необходимые инструменты под рукой;
• благодаря удобному строению собирать конструкции из дерева на любом этапе работы;
• использовать как рабочее место для проведения лакокрасочных работ.

Чтобы осуществлять все эти операции на самодельном верстаке для столярных работ, нужно изначально смастерить его в соответствии со всеми стандартами и нормами. Желательно учитывать базовые требования и знать «состав» конструкции. Базовые части и параметры самодельного стола для столярных работ:

Стол для столярных работ должен быть не только полностью укомплектованным, но и соответствовать определенным параметрам:

• Высота станка для столярных работ может варьироваться от 85 до 95 см. эта высота будет максимально оптимальной.
• Размеры рабочей поверхности могут быть разными. Самым популярным вариантом является прямоугольник со сторонами 183×91,5 см.
• Опорные ножки и остальные части изготавливаются в соответствии индивидуально, поэтому могут иметь разные размеры.

Изготавливая такой стол, важно, чтобы самому мастеру было комфортно производить различные манипуляции в процессе работы с деревом. Поэтому все параметры могут подбираться индивидуально

Виды столярных верстаков

Самодельные поверхности для столярных работ делятся на 3 вида:

1. Мобильный стол для столярных работ представляет собой компактную конструкцию, масса которой составляет около 30 кг. Длина рабочей поверхности достигает 1 м, а ширина всего 0,7 м. Конструкция такого типа может состоять частично из металлических деталей. Такой вид стола используется в работе с небольшими деревянными деталями. Установить верстак можно в любой части небольшой мастерской.
2. Стационарный стол для столярных работ отличается большими габаритами. Верстак такого вида не предназначен для перемещения. Обычно это пристенный верстак с вертикальным экраном для инструментов. Дополнительно оснащается многочисленными ящиками и полочками. Благодаря большим размерам может использоваться для обработки деревянных деталей любой величины.
3. Составной тип представляет собой разборную конструкцию, части которой соединены металлическими болтами. При необходимости части рабочей поверхности для столярных работ могут заменяться или раскладываться. Это сложный вид в плане изготовления, но очень функциональный и практичный в работе с деревянными деталями любого размера.

Каждый вид предназначен для определенного типа помещения и типа работы с деревом. Если нужно иногда производить ремонт или изготовление деталей, то идеальным вариантом станет мобильный вид столярной поверхности. Если же работа осуществляется на профессиональном уровне и постоянно, то лучше изготовить стационарный вид верстака.

Как сделать модули с удобными выдвижными ящиками

Устройство корпусов этих модулей идентично предыдущим конструкциям. Размещаемый на роликовых направляющих выдвижной контейнер изготавливается с учетом монтажного зазора, поэтому его ширина будет меньше внутреннего размера корпуса на 26 мм (для распространенных направляющих толщиной 12 мм).

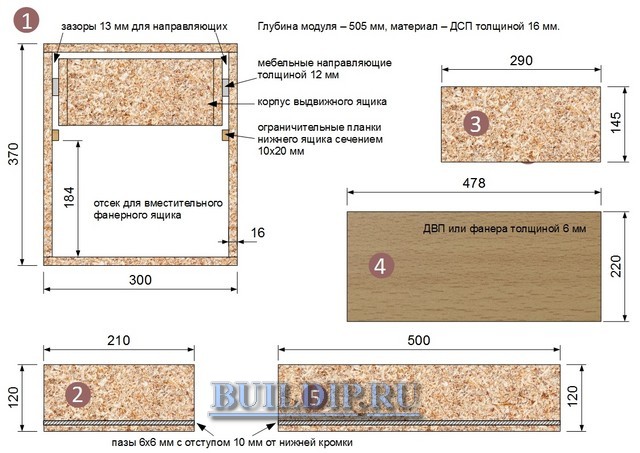

Устройство модуля и детали ящика: 1 – сборочная схема; 2 – задняя и передняя стенки; 3 – передняя панель; 4 – днище; 5 – боковые стенки.

Перед сборкой корпуса закрепите на боковинах ограничительные деревянные рейки и металлические направляющие.

Схема монтажа направляющих на стенках корпуса.

Закрепите готовый модуль под крышкой верстака.

Для установки направляющих на ящике отщелкните фиксаторы и вытащите малые рельсы.

Закрепите детали на стенках. Нужное расстояние от кромки до направляющей определите самостоятельно исходя из конкретной конструкции и зазора в 10 мм между стенкой ящика и верхней панели каркаса.

Выдвиньте до упора средние рельсы.

Вставляйте одновременно оба направляющие, придерживая пальцами средние рельсы. Если ящик «пошел» туго, выньте его и попробуйте заново.

Поставьте переднюю накладку на место.

Изготовление столярного стола

При сооружении стола одним из важных критериев является его высота и оснащённость необходимыми устройствами. По чертежам столярного верстака, своими руками изготовленного, можно смастерить подобные столы, только меньшего размера и разных конфигураций.

При создании большого стационарного верстака заранее выбирают место его установки. Там обязательно должны присутствовать несколько розеток на 220 вольт для подключения электрического инструмента.

Итак, для самостоятельного изготовления столярного верстака понадобятся:

• циркульная пила и электролобзик;
• электрорубанок;
• электродрель с набором свёрл по дереву и металлу;
• шуруповёрт с отвёртками;
• рулетка, угольник, уровень;
• набор гаечных головок и ключей.

Кроме перечисленных инструментов нужно заготовить деревянные элементы без гнили, трещин и больших сучков. А именно:

• брусья для ножек 10×10 см;
• доски толщиной не менее 6 см для столешницы (при необходимости сбивают вместе две по 3 см);
• доски и фанеру для полок и ящиков;
• доски для каркаса 5 — 6 см толщины и 150 — 180 см длины;
• мебельные болты, шайбы, гайки, саморезы.

Чтобы не было ошибок, нужно заранее набросать примерные чертежи верстака и обозначить размеры каждого элемента конструкции.

Пошаговая инструкция по сборке верстака

Перед сборкой все материалы тщательно остругивают и шлифуют с помощью электроинструментов. Все деревянные элементы должны соответствовать заданным размерам. Пошаговая инструкция выглядит следующим образом:

• Изготавливают верхнюю раму. Для этого готовят доски нужной длины. Затем их скручивают саморезами в прямоугольную конструкцию. В середине прямоугольника крепят несколько распорных планок для усиления. Ширина всех элементов должна быть одинаковой.
• Готовят нижнюю раму. Она имеет такие же размеры, как и верхняя. Все её части хорошо скрепляют с помощью длинных и толстых саморезов.
• Мощные опорные ножки мастерят из брусьев 10×10 см. Их остругивают, снимают угловую фаску и шлифуют. Затем пилят длиной 80 — 82 см. Их нужно 4 штуки. Монтируют опоры с помощью болтовых соединений к верхней и нижней раме. Расстояние от пола до кромки нижней рамы делают около 15 — 20 см.
• На собранный каркас собирают столешницу, состоящую из досок толщиной 60 — 70 мм. Кромки этих досок должны быть хорошо подогнаны друг к другу, чтобы не было щелей. Для этого их прогоняют через калибровочный специальный рейсмус, который делает их толщину одинаковой. Края столешницы должны выступать за каркас на 7 — 10 см. После монтажа рабочей поверхности, её хорошо шлифуют и пропитывают горячей олифой.
• Устанавливают столярные тиски своими руками непосредственно в тело столешницы. Это не занимает много времени, если они уже есть в готовом виде.
• В столешнице создают углубление, что позволяет расположить зажимную губку тисков в одной плоскости с ней. Тиски крепят с помощью болтов и гаек, места под которые обязательно фрезеруют. Это необходимо для затапливания головок и шайб болтовых соединений.
• В другом конце верстака иногда устанавливают обычные слесарные небольшие тиски. Кроме всего этого, в столешнице высверливают несколько отверстий для закрепления круглых заготовок. А также предусматривают деревянные упоры, с помощью которых удерживают детали при обработке.
• Подверстачное пространство заполняют ящиками или полками для хранения инструмента и мелких заготовок. Их делают самостоятельно или берут готовые от ненужных комодов и письменных столов. Для таких ящиков изготавливают специальные модули, которые имеют направляющие планки и настил.

В итоге получается оригинальный столярный верстак, сделанный своими руками и отрегулированный под свой рост. Теперь остаётся установить рядом на стене несколько розеток с напряжением 220 вольт для работы электроинструментом и приступать к изготовлению деревянных изделий.

Зачем он нужен в игре

Итак, дорогие друзья, вы впервые появились в майнкрафте и не знаете с чего начинать непростой путь выживания в нашем невероятном мире minecraft? Наша статья поможет вам сориентироваться и скрафтить свои первые предметы в майнкрафт. Хочу сказать, друзья мои, для успешного выживания в майнкрафт, вам потребуются много различных вещей. Которые, конечно же, вы должны будете скрафтить по мере надобности. Но создать их, не имея одного, можно сказать, самого основного предмета в Майнкрафт, будет невозможно. Это, друзья мои, верстак: ваше рабочее место, где можно будет уже скрафтить все остальные предметы.

Заключительный этап сборки верстака для столярных работ

Когда все элементы каркасной части собраны, можно приступать к установке ящиков и фурнитуры. В первую очередь нужно выполнить монтаж направляющих в тумбе, расположенной справа. Чтобы работать было удобнее, лучше воспользоваться временными вставками в виде панелей из дерева.

На заключительном этапе выполняется шлифовка изделия.

Вместо самодельных направляющих из дерева можно применять готовые выдвижные системы заводского производства. Такая фурнитура (при условии высокого качества) работает бесшумно и безотказно. Эти направляющие могут быть рассчитаны как на полное, так и на частичное выдвижение. Далее выполняется сборка ящиков для хранения. Для этого используются винты и клеевой состав, предназначенный для древесины. Размер фасадов подбирается с учетом габаритов тумбы.

Обратите внимание! Между фасадами обязательно нужно оставить небольшой зазор (около 1-3 мм), иначе ящики будут плохо выдвигаться.

В качестве функционального дополнения на распорку можно установить подвижную планку, по которой будет двигаться один или несколько направляющих роликов. Их количество зависит от того, какие работы будут проводиться в мастерской. Чтобы ролик мог свободно перемещаться вверх-вниз, в подвижной планке делается прорезь под него, а затем устанавливается барашковая гайка, которая будет выполнять функцию зажимного винта.

В верхней части подвижной планки производится монтаж ролика. Для этого следует использовать держатель П-образной формы. Он обязательно должен иметь по бокам прорези или отверстия, предназначенные для оси ролика.

Иногда мастера прибегают к другим столярным хитростям, и самодельные приспособления, своими руками сделанные, становятся прекрасным дополнением к верстаку и прочему оборудованию:

• компактные стойки и держатели для резцов;
• скользящие упоры для торцовочной пилы;
• магнитные накладки на губках струбцин (трубных);
• приспособления для создания точных угловых отверстий дрелью;
• направляющие шины для дисковой пилы;
• настольные станки из МДФ для эксцентриковой шлифовальной машины и т. п.

Готовый столярный верстак с поворотной столешницей и ящиками.

Далее нужно установить на верстак своими руками столярный инструмент. В процессе монтажа электрооборудования на откидную крышку обязательно нужно сохранять баланс. Нельзя нагружать только одну сторону или один угол верстака. Установочные винты заглубляются минимум на 2/3 толщины в поворотной части столешницы. Это позволяет достигнуть надежной фиксации, ведь столярное электрооборудование имеет немалый вес. На боковых участках, где рабочая зона сохраняет стационарное положение, этот крепеж может проходить через всю толщину крышки.

В готовом виде самодельный верстак с поворотной столешницей и установленным на ней оборудованием очень удобен и функционален. Чтобы защитить древесину от негативного влияния влаги, желательно покрыть ее грунтовкой или даже краской. Все детали обрабатываются еще до сборки верстака и обязательно тщательно просушиваются. Окрашивание также позволит улучшить внешний вид рабочего стола в мастерской.

Для столярки

Крышка столярного верстака, в отличие от слесарного, крепится к подверстачью наглухо и выполняется коробчатой, для общей жесткости. Оптимальный вариант крепления для неразборного верстака – стальные уголки и саморезы. Подверстачье может быть и стальной станиной из описанных выше.

Как устроен столярный верстак традиционного типа, показано на поз. А рис; принадлежности к нему на поз. Б. Верстачная доска (в данном случае это отдельное приспособление) используется для работы с длинномером. Упор в ее пазу делается из подклиненного обрезка доски, см. далее. В доске желательно насверлить продольный ряд отверстий и крепить ее в гнезда болтами с конусными головками впотай. Традиционная конструкция столярного подверстачья показана на поз. Г, но – см. выше.

Устройство самодельного столярного верстака и тисков к нему

Крышку столярного верстака возможно удешевить, выполнив 2-слойной, поз. В. Тогда качественные доски твердого дерева понадобятся только на полку. Настилают ее, кладя доски «горбушками» годичных слоев попеременно вверх и вниз, во избежание коробления. Настил полки сначала сплачивают на клею ПВА или столярном, туго сжав струбциной или обмотав шнуром; ставят на подушку на том же клею. Юбка крышки собирается отдельно на клею и сквозных шипах (врезка на поз. В) и крепится к пакету подушка-полка саморезами.

Тиски для столярки

Цельнодеревянные столярные тиски, передние и стуловые, в настоящее время почти начисто вытеснены тисками с металлическим винтовым зажимом, поз. Д; их устройство показано на поз. Е. Тут необходимы некоторые замечания.

Первое – под головку зажимного винта нужно подложить 2-3 стальные шайбы, иначе он быстро проест подушку (деревяшка 4х4х1 см). Второе – если гайка не заказная и не покупная фасонная, то обзаведитесь хоть на время комплектом метчиков под используемую резьбу. В таком случае не старайтесь для ровности и плавности зажима применять слишком толстый винт; М12-М16 вполне достаточно.

Гайку самодельной зажимной пары наваривают на основание диаметром от 60 мм или, квадратное, от 70х70 мм. Утапливать ее в подушку зажима на надо, так меньше вероятности, что гайку сорвет при зажимании. Но от сварки резьбу безобразно уведет, болтом не прогонишь. Резьбу приваренной гайки нужно будет проходить метчиками по полной схеме, как при нарезке: первый метчик – второй – третий (если входит в комлект).

Как сделать верстак своими руками

Верстаки бывают разных конструкций. Поэтому рассмотрим несколько вариантов такого стола и этапы его изготовления.

Из дерева

Для начала нужно подготовить инструменты и материалы:

• ножовка по дереву;
• шуруповерт;
• угольник;
• уровень;
• крепеж;
• ключи;
• брус 100*100 мм;
• доска 30-40 мм;
• фанера 30 мм.

Пошаговое руководство:

1. Согласно чертежу нарезают доски для изготовления нижней рамы, которая будет использоваться под инструменты. Соединяют пиломатериал между собой при помощи саморезов либо металлических уголков.
2. Аналогичным образом собирают верхнюю раму.
3. Из бруса нарезают опорные ноги и фиксируют их к каркасу стола посредством болтового соединения. Для этого в раме предварительно сверлят отверстия. В зависимости от размеров верстака, количество ног может быть от 6 до 8.
4. Чтобы конструкция стала жесткой, в нижней части стола делают полку. Она может крепиться как к нижней раме, так и на дополнительные планки, которые фиксируют в нижней части каждой ножки. В качестве материала для полки можно использовать ДСП либо фанеру.
5. Завершив сборку каркаса, приступают к столешнице. Лучше всего сделать ее из досок 50 мм. Доски нарезают в размер и закрепляют саморезами к каркасу.

Чтобы увеличить систему хранения, к задней части верстака можно закрепить щит из ОСБ либо металла. Для этого в ножках сверлят отверстия и крепят к ним выбранный материал на саморезы или болты. К щиту фиксируют крючки любого вида, на которые навешивают инструмент.

С металлическим каркасом

Благодаря железному каркасу, такой верстак будет прочным и надежным. Из материалов нам понадобятся:

• профильная труба 50*50 мм;
• уголок 40*40 мм;
• лист металла 2 мм;
• фанера;
• саморезы;
• краска.

Инструменты:

• болгарка;
• сварочный аппарат;
• дрель;
• рулетка;
• ножовка по дереву;
• электролобзик;
• кисть;
• наждачка;
• линейка;
• уровень.

Для конструирования верстака за основу взят такой чертеж.

Разберемся, как сварить металлический каркас рабочего стола:

1. Согласно чертежу из профильной трубы нарезаем заготовки и свариваем их при помощи сварочного аппарата. Таким образом, получим основу верстака.
2. Сварные швы хорошо зачищаем болгаркой.
3. К задней части конструкции привариваем уголки, которые будут служить основанием для крепления панели под инструменты.
4. Привариваем дополнительные элементы из профтрубы для усиления каркаса.
5. Для размещения и фиксации столешницы из дерева собираем раму из уголка.
6. Все места соединений усиливаем железными пластинами.
7. По углам привариваем металлические распорки. Поскольку на стол будут возлагаться ударные нагрузки, вибрации, поэтому заранее стоит учесть эти нюансы.
8. Чтобы в столе было удобно хранить небольшой инструмент, крепеж и пр., изготавливаем фанерные ящики.
9. По бокам ящиков крепим направляющие для мебели.
10. Под каждый ящик в столе делаем салазки, что позволит с легкостью открывать и закрывать их.
11. Каркас изделия обезжириваем и покрываем краской.
12. Для столешницы используем доску 50 мм соответствующей длины. Если досок нужной размерности найти не удалось, их можно расположить поперек стола. Укладываем пиломатериал в каркас из уголков.
13. На деревянную столешницу будет возлагаться часть нагрузки во время работы.
14. Шлифуем деревянную поверхность болгаркой с насадкой под наждачку.
15. Стол можно оставить в таком виде либо зашить листом металла. Во втором случае доски нужно обработать антисептиком.
16. По размерам столешницы вырезаем лист металла.
17. Железо покрываем специальным средством от коррозии, даем высохнуть, после чего укладываем металл поверх дерева.
18. На переднюю стенку каждого ящика крепим ручки.
19. На готовую рабочую поверхность можно закрепить наждак либо тиски.
20. Если же столешница останется деревянной, в досках лучше предусмотреть отверстия, в которые будут загоняться клинья в качестве упоров при обработке пиломатериала.
21. В открытой части верстака можно установить полки для хранения инструмента.
22. Для создания панели под инструменты из листа фанеры вырезаем кусок подходящего размера и покрываем антисептиком.
23. Посредством болтов и гаек закрепляем фанеру к каркасу верстака, в результате чего получаем удобную панель, на которой можно расположить часто используемый инструмент.
24. В фанеру можно вкрутить саморезы либо использовать подходящие крючки для удержания инструмента.
25. Готовый верстак имеет такой вид.

Верстак в гаражных условиях является незаменимым приспособлением. На нем можно заниматься обработкой дерева, металла, собирать какие-либо конструкции, варить. Наиболее простые варианты верстаков из дерева в гараж рассмотрены в статье, а как сделать такое изделие своими руками, подробно изложено с чертежами и размерами на фото-примерах с пошаговыми инструкциями.

Watch this video on YouTube

Сборка каркаса

Сборка конструкции слесарного верстака не вызывает сложностей, если иметь навык работы со сварочным аппаратом. Благодаря заготовленным деталям все становится просто и понятно. Лучшим решением будет использование полуавтомата, а не дуговой сварки. В этом случае материал прогревается до требуемой температуры и не прогорает от электрода. Швы получаются аккуратными и прочными.

Первым делом понадобиться изготовить прямоугольную основу для конструкции слесарного верстака. Для этого потребуется две заготовки, длина которых равна глубине стола, и две заготовки, длина которых равна ширине верстака. Торцы срезаются болгаркой под угол в 45 градусов, чтобы обеспечить идеальный узел примыкания. Заготовки верстака выкладываются на ровную горизонтальную поверхность. Первоначально их необходимо зафиксировать небольшими прихватками и подровнять, если это необходимо. Далее выполняется наложение полного шва на конструкцию. При этом потребуется сделать провар и с другой стороны.

Следующим шагом является установка четырех стоек слесарного верстака. Они привариваются к подготовленной раме. Их необходимо расположить вертикально. После этого выполняется нижняя обвязка по трем сторонам. На этом же этапе привариваются вертикальные стойки под стенд для инструмента, который будет находиться над слесарным верстаком. Следующим шагом выполняется монтаж рам для ящиков и полочек, как видно на фото выше. При этом между ними закрепляется дополнительная перекладина, но приваривается она со смещением к середине, чтобы было удобно стоять за слесарным верстаком.

Сборка ящика и поперечин

Следующим этапом является сборка поперечин и ящика.

Сборка поперечин является не менее ответственной операцией для устойчивости столярного верстака. Данную сборку также лучше осуществлять вдвоём. Сначала установите обе ножки таким образом, что бы расстояние между внешними сторонами равнялось длине поперечины Д40_1, а именно 700 мм. На нижние опоры положите две поперечины Д40_1 и отметьте карандашом места, куда будут в дальнейшем вкручены саморезы С4,5 (90 мм длины), как указано зелёными точками. Затем просверлите в заготовках Д40_1 в отмеченных местах отверстия диаметром 4 мм. Смажьте клеем соприкасающиеся поверхности. Помните, что время засыхания клея не более 15 минут. Постарайтесь уложится в это время при сборке на данном этапе. Повторно установите их на нижние перекладины и прикрепите к ножкам саморезами С4,5. Закручивайте не до конца, что бы была возможность откорректировать геометрию всей конструкции.

Аккуратно переверните получившуюся конструкцию на 180 градусов (с ног на голову) и повторите все вышеописанные операции, только для другой части ножек. После этого верните конструкцию в исходное положение, проверьте геометрию с помощью угольника на предмет соответствия 90 градусам по всем плоскостям. И только после этого затягивайте саморезы «до упора».

Собрав каркас верстака можно переходить к сборке ящика, который так же выполняет роль силового элемента конструкции и при необходимости снижает точку опоры для увеличения устойчивости верстака на поверхности. для этих целей в ящик можно поставить не нужный автомобильный аккумулятор. Это повысит устойчивость всей конструкции верстака.

Сборка ящика осуществляется на нормально стоящем верстаке. К нижним доскам Д40_1 с внутренней стороны привинчиваются бруски Б1 саморезами С3,5 (красный цвет). Бруски опирают на нижнюю перекладину, соединяющую ножки верстака. На бруски укладывают детали под номером Д20_1 в необходимом количестве, предварительно смазав соприкасающиеся поверхности клеем. Одну из крайних деталей обрезают вдоль на необходимую ширину.

С торцов ящика так же устанавливают доски под номером Д20_1, прикрепляя их к ящику клеем и саморезами С3,5. В завершении на дно ящика устанавливают раскладку (декоративная деталь, призванная скрыть неровности распила отдельных элементов). Раскладка также устанавливается на клей.

Сборка крышки верстака и установка её на каркас

Сборка крышки верстака осуществляется на ровной поверхности двумя людьми.

Сборка крышки не представляет особенного труда. Основной задачей при её сборке является как можно более крепкая стяжка всех досок между собой для обеспечения повышенной прочности и износоустойчивости поверхности крышки верстака. Практически доски просто складываются торцами друг к другу, а затем стягиваются. Для стяжки можно использовать струбцину на 80 см. Но в домашних условиях достать такую струбцину достаточно сложно. Поэтому возможно применение обычной верёвки. Перед тем как стягивать, доски с торцовой части (в местах соприкосновения) необходимо промазать клеем для лучшей сцепки. Аккуратно соединить их между собой. Сделать две петли из верёвки, обхватить получившуюся поверхность и скрутить верёвки с помощью любой чурки или металлического прута. Обязательно следите за тем, что бы поверхность не вздулась от излишнего давления.

После того, как клей схватится, не развязывая верёвки прикрепите с помощью саморезов С3,5 (красный цвет) с обратной стороны поверхности крышки две детали Д20_4 на расстоянии 200 мм от каждого края, прикручивая саморезами данную деталь к каждой доске поверхности. После затвердевания клея верёвку можно снять.

Установка крышки на каркас не представляет особой сложности, т.к. они обоюдосимметричны. Просто кладёте крышку на каркас верстака (предварительно смазав поверхности прикосновения клеем). Затем сверлите отверстия диаметром 10 мм и глубиной 50 мм на уровне ножек столярного верстака. Смазываете шканты клеем и забиваете их в просверленные отверстия. С обратной стороны крышка крепится к ножкам верстака с помощью металлических уголков на саморезы С3,5. На этом сборку верстака можно считать законченной. При желании можно отполировать крышку любым удобным для Вас способом.

И в заключении хочется отметить, что высота столярного верстака изменяется с помощью детали Д40_3. Все остальные детали остаются неизменными.
