Как подключить и настроить таймер управления освещением

Разновидности розеток с таймером включения и выключения, которые можно купить

Все представленные на рынке устройства, обладающие функцией прямого или обратного отсчёта времени, можно разделить на типы по особенностям управления и функциональным возможностям. По первому параметру все приборы делятся на механические и электронные таймеры включения/выключения по заданной программе.

ФОТО: 220volt.com.ua Механические модели – самый простой тип прибора для включения/отключения электричества

Механический таймер включения и выключения электроприборов

Простой вариант, который функционирует по принципу обычного часового механизма. Пользователю требуется только, словно будильник, завести прибор на определённое время. После того, как реле обратного отсчёта времени отработает, произойдёт включение или отключение питания.

Механические модели также можно разделить на два типа: имеющие рычаг, посредством которого осуществляется выставление времени, или кнопки, используемые для программирования срабатывания.

ФОТО: static-eu.insales.ru Электрические таймеры позволяют выставлять время на сутки и на неделю

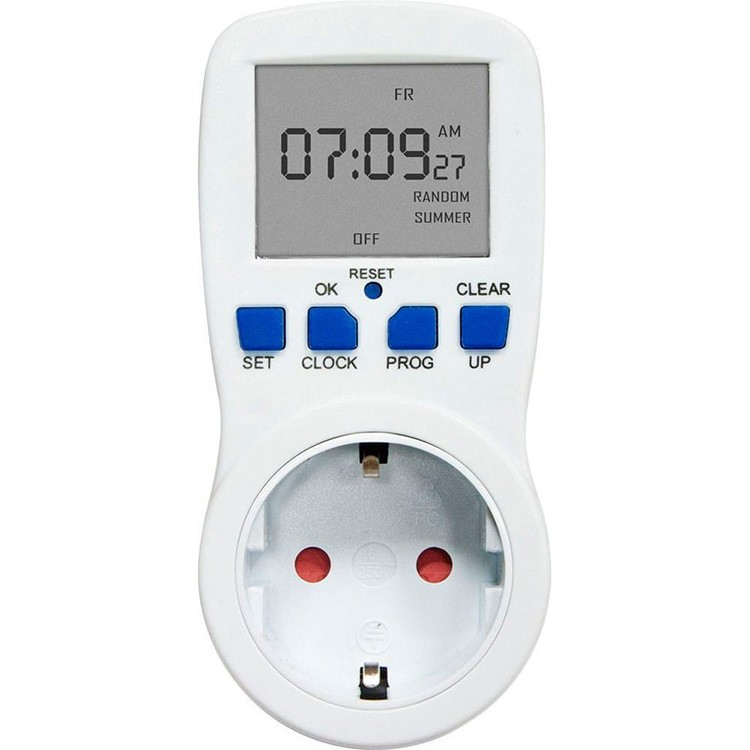

Таймер розеточный электронного типа

Вторая, более сложная разновидность, это электрический таймер, который имеет право именоваться полноценным программатором. В некоторых моделях встречается до 140 различных режимов работы. Дополнительно электронный таймер-розетка может иметь встроенный датчик движения, срабатывание которого настраивается на определённый промежуток времени. Это очень удобно, если подключить таймер к системе освещения, чтобы получить источник дежурного света.

ФОТО: www.fiyatgrafik.com Электрические розетки имеют примерно одинаковый набор кнопок, что упрощает их настройку

Электронные розетки имеют дополнительное деление на два типа в соответствии с максимальным временным отрезком, который допускается выставить для включения или выключения:

1. Суточные. Вариант, который предполагает поддержание работы устройства на протяжении суток или 24 часов, причём выставленные параметры будут повторяться изо дня в день. Это не самый удобный режим, поскольку распорядок дня человека может меняться, что потребует перепрограммирования.
2. Недельные. Главным преимуществом данного типа является возможность выставления определённого ритма работы на каждый день недели по-отдельности или группировать их.

ФОТО:  conrad.ru Таймер на дин-рейку может быть как электрическим, так и аналоговым

Таймер на дин-рейку

Ещё одной разновидностью таймеров для управления электрическими приборами в доме или квартире является реле, которое монтируется на дин-рейку или, проще говоря, встраивается в линию проводки щитка. Внутри также имеется простейший программатор для выставления режима работы. Существует возможность настройки как суточной, так и недельной программы.

ФОТО: квант-спб.рф Электрические таймеры имеют встроенный аккумулятор для сохранения настроек

Статья по теме:

Описание схемы работы простого цифрового таймера

Как только будет включено питание таймера, С1 заряжается через сопротивление R2 в результате чего на выводе 11 кратковременно появляется лог.1, переводя все выходы счетчика в ноль. Транзистор, подключенный к выходу счетчика, откроется и сработает реле, подключив своими контактами нагрузку.

С мигающего светодиода с частотой около 1,4 Гц поступают импульсы на тактовый вход (ножка 10) счетчика DD1. C каждым спадом входного импульса происходит приращение счетчика. По прошествии 256-и импульсов (по времени это займет приблизительно 256 / 1,4 Гц = 183 сек. или ~ 3 минуты), на выводе 12 возникает лог.1. В связи с этим транзистор закроется, обесточив нагрузку. Плюс ко всему лог.1 с выхода 12 поступает на тактовый вход DD1 через диод VD1, останавливая тем самым работу таймера.

Периодичность работы таймера можно подобрать путем подключения точку соединения резистора R3 и диода VD1 к различным выходам DD1. Немного подправив данную схему, возможно построить таймер, исполняющий противоположную функцию работы. Изменение затрагивает транзистор VT1. Его необходимо поменять на транзистор иной структуры.

Теперь при появлении на выходе счетчика лог.1, транзистор будет открываться и включать нагрузку. Взамен электрореле в данном варианте, возможно включить простой звуковой излучатель с внутренним генератором, к примеру, HCM1612X. Подсоединять электроизлучатель необходимо соблюдая полярность.

Модификации

Изделия используются для управления приборами на участке одной цепи. Нашли широкое применение в домах, квартирах. Производители предлагают обширный ассортимент продукции, который можно подразделить на 4 категории: таймер-сторож, кнопочный таймер, выключатель с датчиком движения, модель с таймером для вентиляции.

Таймер сторож

Прибор используется для защиты дома от несанкционированного проникновения. Позволяет организовать визуальное присутствие владельцев дома. Встроенная программа включает и выключает освещение в определенной последовательности в указанный интервал времени. Если приходится часто бывать в поездках – это идеальное решение, позволяющее оставить дом без присмотра. С улицы кажется, что дома кто-то есть. Полностью защитить дом он не сможет, но вот окажет помощь в этом вопросе и собьёт с толку злоумышленников.

Выключатель света с датчиком движения

При появлении человек в поле действия инфракрасного поля, датчик улавливает движение и включает освещение. При этом датчик обеспечивает: регулировку чувствительности, параметры освещения. Представлены модели, которые выполняют одну опцию, но встречаются и те, что выполняют все.

Кнопочный таймер

Механическое нажатие на кнопку приводит устройство в работу, обеспечивая автоматическое выключение и включение света через определенное время. Такие модели представлены возможностью задавать временной интервал на сутки или недели. Удобно монтировать такие выключатели в прихожих, на лестницах, в гараже, туалете.

Модель с таймером отключения для систем вентиляции

Вытяжка встречается на кухне и в ванной, так предусмотрена планировка любой квартиры или дома. Чтобы рационально пользоваться вентиляционной системой, рекомендуется установить вентилятор с таймером отключения, который через указанный промежуток времени просто отключит устройство. Такой подход позволит решить сразу же несколько задач: рационально использовать электроэнергию и обеспечить оптимальный показатель влажности в помещении.

7 весомых причин узнать, сколько дней осталось до Конца света

Люди ждут Конца света с древних времен – если раньше Солнце должно было упасть на Землю, 40 дней идти ливень, разверзнуться океан, то теперь мир ждет атомной войны и порабощения человечества умными машинами. Знать дату, когда должен наступить ближайший Конец света нужно, чтобы:

• сделать то, что давно хотели, но откладывали, вдруг, завтра такой возможности уже не будет;
• прочитать новую информацию – это любопытно и интересно;
• заключить с другом пари – будет ли Судный день в ближайшую дату или нет, советуем делать ставку на второй вариант;
• устроить настоящий квест в жизни – представив, что Конец света наступил, нужно спасаться – дети оценят развлечение;
• пересмотреть культовые фильмы ужасов об апокалипсисе;
• немного пофантазировать, представив, что бы вы делали, если бы действительно начался конец света – продумайте, где можно укрыться от воды, вооруженного вторжения, палящего солнца;
• не пойти в этот день на учебу в школу или ВУЗ – с работой этот вариант точно не пройдет, со школой – может быть, если учитель нестрогий, нет контрольных и экзаменов.

Конец света ждут, чтобы добавить в жизнь чуточку риска и неопределенности, для СМИ же это отличный способ создать кучу новостей с пугающими заголовками. Впрочем, теорию о Судном дне не стоит воспринимать излишне серьезно – Конец света возможен, но когда это произойдет, вряд ли кто-то точно предскажет.

Что такое таймеры, реле паузы, задержки

Сразу оговоримся: самодельные автотаймеры регулируют задержку от нескольких секунд до 10–15 мин. Есть схемы только для вкл. и для вкл./выкл. нагрузки, а также для активации в определенное время суток. Но их диапазон задержки и опции ограниченные, нет функции периодического самостоятельного срабатывания несколько раз и настройки промежутков между такими циклами, как у розеточных заводских приборов. Впрочем, возможностей самоделки (есть также в продаже готовые подобные простые модули) хватит для активации вентиляции гаража, освещения в кладовой и подобных не слишком требовательных операций.

Временное реле (таймер, реле паузы, задержки) — это автоматический расцепитель, срабатывающий в момент, выставленный на нем пользователем, включая/выключая (смыкая/размыкая контакты) электроприбора. Таймер чрезвычайно практичный в ситуациях, когда пользователю необходимо, чтобы устройство активировалось или деактивировалось, когда он находится в ином месте. Также такой узел выручит в обычных бытовых случаях, например, подстрахует, когда забывают выключить/включить оснащение.

Таким образом, временное реле исключит ситуации, когда оставили электроприбор включенным, забыли его выключить, соответственно, он перегорел или еще хуже, стал причиной пожара. Включив таймер, можно идти по своим делам, не беспокоясь, что надо будет возвратиться в определенное время для обслуживания оборудования. Система автоматизируется, агрегат сам отключится, когда установленный период на расцепителе истечет.

Где применяют

Многим знакомы пощелкивания в советских стиральных машинках, когда большими градуированным селекторами выставляли определенную задержку до вкл./выкл. Это яркий пример данного устройства: например, выставляли работу на 10–15 мин., барабан крутился это время, затем, когда часы внутри доходили до нуля, стиралка сама выключалась.

Временные реле всегда устанавливают производители в микроволновки, электропечи, электроводонагреватели, автополив. В то же время многие приборы его не имеют, например, освещение, вентиляция (вытяжка), тогда можно докупить таймер. В самом простом виде он выглядит как небольшой прямоугольный блок с селекторами времени и вилкой под обычную розетку («суточные» розетки-таймеры), в которую вставляется. Затем в него вставляют вилку кабеля питания обслуживаемого прибора, настраивают элементами управления на корпусе время задержки. Есть также типоразмеры для размещения путем соединения с линией (с проводами, проводкой, для распредщитков), для интегрирования внутрь приборов.

Устройство, разновидности, особенности

Преимущественно таймеры в заводских электроприборах с расцепителями основываются на микроконтроллере, часто управляющем также всеми режимами работы автоматизированного аппарата, где они установлены. Описанное объединение функций дешевле для производителя, так как не надо изготавливать отдельные микросхемы.

Мы же будем описывать самые простые схемы реле времени с задержкой, только с опцией вкл./выкл. и подбора временной паузы в небольшом диапазоне (до 15–20 мин.):

• для низковольтного питания (5–14 В) — на транзисторах;
• на диодах — для питания напрямую от сети 220 Вольт;
• на микросхемах (NE555, TL431).

Есть специальные заводские модули, их можно купить на интернет площадках (Aliexpress, подобные и специализированные ресурсы), на радиорынках, в спецмагазинах.  Полностью кустарные изделия создаются по аналогичным схемам, в основном для несложных задач: элементарное расцепление/сцепление контактов в определенный, задаваемый момент времени, при этом диапазон задержки небольшой от секунд до 15–20 мин.

Инструкция по настройке

Как правильно делается настройка механического таймера для розетки инструкция к устройству показывает наглядно. Все сводится к следующим действиям:

1. установить переключатель режимов в положение постоянной подачи напряжения;
2. вращением исполнительного диска выставить реальное время – отметку с его значением напротив неподвижной;
3. для настройки периодов времени подключения-отключения надо нажать или отжать кнопки, соответствующие нужному периоду;
4. вставить вилку подключаемого прибора в штепсель таймера;
5. подключиться к сетевой розетке;
6. перевести кнопку выбора режима в положение «Регулируемое».

При работе прибор издаёт негромкое жужжание. Установленный режим может выполняться каждодневно. При его редактирования розетку с таймером необходимо отключить от электросети.

Подробнее о настройке механической розетки смотрите в следующих видео:

Как устроены и как работают разные типы таймеров для включения и выключения электроприборов

Встречаются три основных типа таймеров: механический, электронный и предназначенный для монтажа на DIN-рейку.

Первые два вида обычно представляют собой некое подобие переходника, который имеет собственную вилку и розетку. Между этими двумя частями внедрён блок таймера. Прибор для ДИН-рейки более сложный, его мы разберём отдельно. Рассмотрим каждый в отдельности.

Механический суточный таймер

Механический тип розетки

На механическом таймере за отсчёт времени отвечает барабан с пружинным механизмом. Барабан имеет деления, на которые можно выставить значения времени. Довольно простая система, позволяющая выставлять обратный отсчёт для электроприборов. Суточный механический таймер может устанавливаться на срок до суток. Эта может быть актуально, например, для управления светом или определённым видом приборов на нужный промежуток времени.

Электронный таймер времени

Электронный таймер удобнее, эргономичнее и более функционален

Это гораздо более сложный прибор, управление временем в котором осуществляется с помощью электроники. Но он удобнее. Жидкокристаллический дисплей позволяет видеть все необходимые параметры и настройки. Электроника не ограничена механическими деталями и может использовать любые значения времени.

Таймеры для монтажа на ДИН-рейку

Этот вид монтируется прямо в электрощиток

Такие приборы помогают автоматизировать процессы в промышленных масштабах, например, на предприятиях или заводах. Но при необходимости его легко можно применить и в быту, например, для организации включении уличного освещения или автоматизации прогрева автомобиля в нужное время. Внешне аппарат похож на автомат, который имеет пазы для монтажа на ДИН-рейку. Только на нём есть дисплей и кнопки для управления. Обычно этот таймер рассчитан для использования в сетях с большой силой тока.

Характеристики таймеров

Корпус

Поняли читатели: одной из самых важных характеристик выступает исполнение корпуса. Будет определять, удастся ли поставить таймер в распределительный щит или нет, вешать на стену, монтировать в подрозетник. Во многих случаях способ монтажа будет определяющим. Например, для частной квартиры настенный вариант смотрится, мягко говоря, некрасиво. С другой стороны, распределительный щиток дома висит не у каждого. Остается вариант подрозетника. Тип исполнения корпуса определяет степень защиты IP, являющуюся определяющей при выборе места монтажа.

Управление светом

Ток нагрузки

Параметр показывает, как много может нести Вт таймер. Идеален заведениям, функционирующим согласно расписанию. Допустим, в нужный час основное освещение таймером выключается, остается вспомогательное, требующее меньше энергии. Ум вспоминает казарму, однако, если задуматься, любое кафе работает синхронно графику. Требуется вне плана обслужить компанию – можно предусмотреть отдельный перекидной рубильник. Автоматика сыграет положительную роль, отмерив фиксированное время до окончания рабочего времени, отключит часть нагрузки, сигнализируя приближение часа Х. Удобно банкам (приглушенный свет издали даст понять: контора закрыта), офисам. Ток нагрузки нельзя превышать, не допуская выхода аппаратуры из строя.

Способ работы

Обозначение никак отдельно не маркируется. Видели, параллельно автоматическим таймерам присутствуют модели, управляемые дистанционно. Фактически умение производителя предугадать вкусы потребителей определит степень популярности продукта. Понятно, фактор конструкции уникален, ремонтопригодность. В случае ТО2 фирмы Апэл меняется целиком плата. Начинка сформирована преимущественно микроконтроллером, в домашних условиях перепрограммировать не представляется возможным.

Диапазон рабочих температур

Параметр мгновенно позволит отделить варианты помещений от наружного исполнения. Если требования производителя игнорировать, оборудование выйдет из строя. Разброс температур наружных таймеров велик, интервал комнатных устройств входит внутрь диапазона изделий.

Диапазон выдержки времени

В управляемых таймерах фигурирует понятие диапазона выдержки времени. Интервал, спустя который устройство будет отключаться автоматически. Подобные механизмы применяются вытяжными вентиляторами ванных комнат, о чем упоминали, начиная обзор.

Подключение таймера

Подключение таймера управления освещением не всегда ведется контакторами, как можно было подумать. Момент тесно связан с пиковым током нагрузки. Большинство таймеров мощным приборам попросту не чета. Добротный контактор не включен составом корпуса по-умолчанию, снижая стоимость таймера: понятно, не у каждого дома лампочек наберется 5 кВт.

Настройка таймера

Важны методы выполнения настройки таймера управления освещением. Видели, множество алгоритмов выдумано. Впереди программируемые извне таймеры, куда алгоритм загружается через интерфейс порта ввода-вывода (COM, USB). Очевидно, второй вариант идеален крупным компаниям, где возникнет потребность изменить условия освещения крупной территории. Понятно, бегать-щелкать кнопочками затратно, главное даже не в этом – возможность ошибиться возрастает. А какими будут последствия, определяет специфика места проведения мероприятий.

Как работает реле времени?

Принцип работы всех реле одинаков. Обобщенно его можно представить так: условный «часовой механизм» в определенный промежуток времени производит соединение контактов, обеспечивая прохождение тока к нагрузке. Оно поддерживается определенный период, затем происходит разрыв линии.

У таких реле есть и другое название – электрический таймер. В качестве измерителя времени работы может применяться пружинный, моторный, пневматический, электромагнитный или электронный механизм. Реже распространены тепловые варианты контроля периода срабатывания, применяемые сейчас только в схемах защиты электрооборудования.

Устройство теплового реле времени

В любом виде контролирующих таймеров, в той или иной степени, можно регулировать и устанавливать значения времени, управляющие работой реле, и долговременность его функционирования.

Создаем реле времени на 12 и 220 вольт

Транзисторные и микросхемные таймеры работают при напряжении 12 вольт. Для использования при нагрузках 220 вольт устанавливают диодные устройства с магнитным пускателем.

Для сборки контроллера с выходом на 220 вольт запасаются:

• тремя сопротивлениями;
• четырьмя диодами (током более 1 А и обратным напряжением 400 В);
• конденсатором с показателем 0,47мФ;
• тирристором;
• кнопкой пуска.

После нажатия кнопки замыкается сеть, и конденсатор начинает заряжаться. Тирристор, который во время зарядки был открыт, закрывается после зарядки конденсатора. В результате подача тока прекращается, техника отключается.

Коррекция проводится выбором сопротивления R3 и мощностью конденсатора.

Изготовление на диодах

Для монтажа системы на диодах необходимые элементы:

• 3 резистора;
• 2 диода, рассчитанные на ток 1 А;
• тиристор ВТ 151;
• пусковое устройство.

Выключатель и один контакт диодного моста подключают к питанию на 220 вольт. Второй провод моста подсоединяют к выключателю. Тирристор соединяют с сопротивлениями на 200 и 1 500 Ом и диодом. К конденсатору подключают вторые выводы диода и 200-го резистора. Сопротивление на 4300 Ом включают параллельно конденсатору.

С помощью транзисторов

Для сборки схемы на транзисторах необходимо запастись:

• конденсатором;
• 2 транзисторами;
• тремя резисторами (номинал 100 кОм К1 и 2 модели R2, R3);
• кнопкой.

После включения кнопки заряжается конденсатор через резисторы r2 и r3 и эммитер транзистора. При этом на сопротивлении падает напряжение, так как транзистор открывается. После открытия второго транзистора срабатывает реле.

По мере зарядки емкости ток падает, а с ним напряжение на сопротивление до того показателя, при котором закрывается транзистор и отпускается реле. Для нового запуска необходима полная разрядка емкости, ее выполняют нажатием кнопки.

Создание на базе микросхем

Чтобы создать систему на основании микросхем потребуются:

• 3 резистора;
• диод;
• микросхема TL431;
• кнопка;
• емкости.

Контакт реле подключают параллельно кнопке, к которой подключают «+» источника питания. Второй контакт реле выводят на резистор 100 Ом. Резистор также соединяют с сопротивлениями.

Второй и третий вывод микросхемы соединяют с резистором на 510 Ом и диодом соответственно. Последний контакт реле также подключается к полупроводнику, с исполняющим устройством. «–» источника питания подключают к сопротивлению на 510 Ом.

С использованием таймера ne555

Наиболее простая в исполнении схема с интегральным таймером NE555, поэтому такой вариант используется во многих элекросхемах. Для монтажа контроллера времени потребуются:

• плата 35х65;
• файл программы Sprint Layout;
• резистор;
• винтовые клеммники;
• точечный паяльник;
• транзистор;
• диод.

Схема монтируется на плате, резистор располагается на ее поверхности либо выводится проводами. В плате есть места для винтовых клеммников. После впаивания комплектующих, излишки пайки удаляют и проверяют контакты. Для защиты транзистора параллельно реле монтируется диод. В устройстве устанавливается время срабатывания. Если к выходу подключить реле, можно корректировать нагрузку.

• пользователь нажимает кнопку;
• схема замыкается и появляется напряжение;
• загорается лампочка и начинается отсчет времени;
• после истечения установленного периода лампочка гаснет, напряжение становится равным 0.

Пользователь может регулировать интервал работы часового механизма в пределах 0 – 4 минуты, с конденсатором – 10 минут. Транзисторы, используемые в схеме – биполярные устройства малой и средней мощности типа n-p-n.

Задержка зависит от сопротивлений и конденсатора.

Многофункциональные устройства

Многофункциональные контроллеры времени выполняют:

• отсчет времени в двух вариантах одновременно в течение одного срока;
• параллельный отсчет временных отрезков постоянно;
• обратный отсчет;
• функцию секундомера;
• 2 варианта автозапуска (первый вариант после нажатия кнопки пуск, второй – после подведения тока и истечения установленного периода).

Для работы устройства в нем устанавливается блок памяти, в котором сохраняются установки и последующие изменения.

Принцип работы и применение

Принцип функционирования может зависеть от конкретного типа устройства. Если рассмотреть контроллер на примере астрономического таймера, то суть его работы заключается в том, что показания встроенных часов сравниваются с астрономической таблицей. Информация передается на два контактных реле. Первое из них включает таймер для света с оглядкой лишь на собственные встроенные показания прибора. Второе реле выполняет те же самые функции, однако также оно способно снять нагрузку с устройства на определенный заданный пользователем временной промежуток.

Таймеры для уличного освещения нашли широкое применение в охранной сфере и дежурном освещении нежилых построек. Также такие приборы используют дачники на участках перед домом. Рекламные агентства устанавливают световые таймеры на собственные билборды для лучшего отображения в ночное время суток или пасмурную погоду.

Таймеры Ноотехника

Вы часто оставляете свет в коридоре, прихожей или на лестничной клетке. Эту проблему легко решить при помощи Таймера отключения освещения или Таймера – лестничного выключателя. Они автоматически выключают свет через пять минут после включения. Таймеры идеально подходят для тех помещений Вашего дома, по которым Вы часто проходите в спешке, или когда Ваши руки заняты, например, для прихожих и лестниц.

Еще один прибор – Таймер для санузлов обеспечивает работу вентилятора в санузле или ванной комнате в течение пяти минут после Вашего ухода.

Таймер-сторож БЗТ-300-СТ

Назначение:

Таймер-сторож предназначен для имитации Вашего присутствия в пустой квартире. При этом он автоматически включает и выключает освещение случайным образом на пониженном уровне яркости.

Таймер рассчитан на совместную эксплуатацию с лампами накаливания и галогенными лампами на 220 В и 12 В (последние питают через обычный, не электронный трансформатор).

С электронными трансформаторами Таймер-сторож не работает!

Принцип работы:

Таймер-сторож работает совместно с клавишным выключателем и выполняет 2 функции.

Функция 1 — Включение/Выключение освещения.

Переключите клавишу выключателя в противоположное положение.

Функция 2 — Имитация присутствия человека.
