Металлоискатель пират своими руками: подробная инструкция

Нечто странное напоследок

Есть сообщения еще об одном металлоискателе «для полных чайников» с калькулятором, только вместо радио нужны якобы 2 компьютерных диска, CD и DVD. Еще – пьезонаушники (именно пьезо, по уверениям авторов) и батарейка «Крона». Откровенно говоря, выглядит данное творение техномифом, вроде приснопамятной ртутной антенны. Но – чем черт не шутит. Вот вам видео:

https://youtube.com/watch?v=HsXYlwycvVc

попробуйте, если желаете, авось что-то там и отыщется, и в предметном и в научно-техническом смысле. Удачи!

В качестве приложения

Схем и конструкций металлоискателей насчитываются сотни, если не тысячи. Поэтому в приложение к материалу даем еще список моделей, кроме упомянутых в тесте, имеющих, как говорится, хождение в РФ, не чрезмерно дорогих и доступных для повторения или самосборки:

• Клон.
• Шанс.
• Кощей.
• Крот.
• Volksturm.
• Малыш ФМ.
• Анкер.
• Терминатор.
• Спектр.
• СОХА-2Т.
• TRACKER PI-2.

Хороший металлоискатель своими руками

Дело было уже несколько лет назад. Хотелось чем-то занять руки, да и скоротать вечера, приближая кладоискательский сезон. Решено было собрать металлоискатель. Для сборки выбрал схему металлоискателя “Пират”. Так как она не сложная, но и аппарат сам довольно интересный. Сборка была начата с поисков деталей. Пришлось даже ездить в мастерскую за некоторыми резисторами. Когда все было найдено, необходимо было приготовить печатную плату, а именно вытравить ее методом ЛУТа. Далее дело было за малым: впаять все детали. Ну и проверить готовую плату. С первого раза она не включилась. Оказалась неисправной микросхема К157УД2. Поменяв ее, схема заработала!

Теперь можно заняться корпусом. В его качестве был взят корпус от Кощей 5И, изготовлена новая передняя панель. Дело за катушкой. Для катушки лобзиком был вырезан каркас и по боковой грани выточен паз, где была намотана обмотка катушки, припаян кабель с разъемом. Штанга же была изготовлена из пластиковых труб и фитингов. Подлокотник вырезан из канализационной трубы. Получилось все довольно таки культурно. Прибор получился легким, но недостаточно жестким.

В итоге получился рабочий качественный прибор. Единственный его минус – это отсутствие дискриминации металлов. Поэтому, для поиска монет он, можно сказать, не пригоден. Ведь и гвозди, и монеты звенят одинаково.

Но с его помощью можно успешно копать металлолом и сдавать его в пункты приема, тем самым зарабатывать деньги! Есть видео с тестом данного аппарата. Снято оно было мной весной 2020 года. Источник

3 нюанса изготовления катушки корзины для МП своими руками

Катушку для МП своими руками изготовить не сложно. Большая точность сборки катушки не играет большой роли, если используется она на импульсном оборудовании. Не все знают, как намотать катушку на МП – просто наматывается на двухсотмиллиметровую оправку или немного меньше. Необходимо использовать 25 витков эмальпровода с диметром в 0,5 мм.

1. Витки потребуется обработать при помощи изоленты.
2. Для увеличения глубины поиска металлов, наматывают катушку 270 мм — 22 витка этим же проводком.
3. Чтобы рассчитать катушку, желательно изучить таблицу параметров для разных размеров. Лучше использовать провод, имеющий диаметр в 0,5-0,6 мм. Но если их найти не удалось, тогда подойдет и 0,4 мм. В таблице указаны диаметры датчика, количество витков, диаметр сечения/проводка, индуктивность и сопротивление.

Чтобы работа Металлоискателя Пирата происходила без перебоев, катушку закрепляем в корпусе, что не содержит никакого металла. На изображении автор работы использовал полипропиленовую рубку. Это очень хороший вариант без использования металла внутри. В таком вопросе мастерам предоставляется полная свобода творчества – главное, чтобы не было никакого металла.

Применяют любой корпус, изготовленный из пластикового материала. Также некоторые люди, чтобы сэкономить время, обматывают изделие изолентой или скотчем. Но такой вариант смотрится не слишком эстетично, а потому желательнее все же взять за основу пластиковую трубку – выбор очень широкий и найти подходящую не составит труда в ближайшем магазине для сантехники.

Изготавливая пластиковое обрамление, полностью исключаем удары о грунт и траву на месте поиска металлических деталей. Корпус для катушки МП можно найти в сети. Многие эстеты заказывают изделия, применяемые на заводских агрегатах и ставят на свою самоделку – таким образом добиваясь эстетической красоты изделия.

При сборке катушек нужно избегать применения металла – он помешает работе над поисками и своей цели добиться не выйдет. Это крайне негативно скажется на оборудовании. Выводы от катушки необходимо падпаять к проводу с несколькими жилами. Он должен иметь диаметр сечения в 0,5 мм или чуть больше. В идеале это должны быть несколько проводов, свитых между собой.

Самодельная катушка для МП готова. Собрать Металлоискатель Пират своими руками не так сложно, как может показаться. И не стоит забывать, что в первую очередь металлодетектор изготавливается для конкретной цели – поиска металла. И потому выбирать некое особое оформление катушки – лишнее. Над этим следует задумываться только эстетам и перфекционистам. Обмотанная скотчем катушка даст такой же результат, как и деталь в заводском корпусе.

Металлоискатель «Пират» своими руками

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:

1. На той же микросхеме NE555. Это классический генератор, который начинает работать при появлении металла в зоне действия катушки. Никаких подстроек не требуется, просто в динамике раздастся писк.
2. Металлоискатель, собранный на транзисторах, работает по такому же принципу. Собственно и схема аналогичная, только NE555 заменена транзисторным генератором на КТ315.

Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения. Печатные платы уже опробованы, оба варианта на иллюстрации.

Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.

Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.

Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.

А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.

Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками без дополнительных затрат можно сделать из готового «Пирата». Для этого можно пойти двумя способами:

1. Увеличение диаметра катушки индуктивности. При этом существенно повышается проницаемость вниз, но снижается чувствительность к небольшим предметам.
2. Снижение числа витков катушки с одновременной подстройкой схемы. Для этого придется пожертвовать одной катушкой для экспериментов. Снимаем (и отрезаем) виток за витком, пока не увидим, что чувствительность начала снижаться. Запоминаем количество витков при максимальных параметрах, и делаем новую катушку для этой схемы. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменник на постоянный резистор.

Металлоискатель «Пират» можно собрать на популярном контроллере «Ардуино».

Пользоваться таким прибором удобнее, но дискриминации металлов по-прежнему не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, кратко разберем несколько серьезных моделей.

Как сделать металлоискатель ПИРАТ своими руками — необходимые компоненты для сборки

Для изготовления самодельного металлоискателя необходимо заранее приготовить несколько предметов — это поисковый круг с катушкой, электронный блок управления и штанга-держатель. Детально рассмотрим требования к каждой детали.

Поисковый круг

Его можно вырезать из строительной фанеры, пластика либо другого диэлектрического материала. Заготовка должна быть в виде обода диаметром 180–210 мм с обвитым на нём обмоточным проводом (24–25 витков) сечением 0,5 мм. Для увеличения дистанции обнаружения, поисковый контур делают диаметром 260–270 мм и обматывают таким же проводником в количестве 21–22 витков.

Чтобы легче было сопоставить диаметр поискового круга для металлоискателя ПИРАТ с количеством витков и сечением провода, ознакомьтесь с таблицей:

Диаметр поискового круга, мм	Количество витков, шт.	Сечение провода, мм
120	36	0.4
150	31
175	28
200	26
250	22
300	20	0.5
400	17
500	15

Штанга-держатель

В качестве этой детали можно использовать любой диэлектрический длинномер. Это может быть полимерная трубка, деревянный держатель огородного инструмента или швабры. На нижнем конце штанги крепят поисковый круг. Вверху в большинстве случаев крепят корпус электронного блока управления. Длину штанги определяет сам хозяин оборудования, она должна соответствовать его росту.

Блок управления

Для корпуса ЭБУ (электронного блока управления) используют различные коробчатые изделия из пластика. Главное, чтобы в корпусе свободно, но в то же время компактно могла поместиться схема прибора и элементы питания. Начинка электроники собирается на основе транзисторов и микросхем.

Список радиодеталей для сборки пирата

Обозначение	Тип	Номинал
R1	резистор	1 кОм
R2	резистор	1 кОм
R3	резистор	100 кОм
R4	резистор	470 Ом
R5	резистор	100 Ом
R6	резистор	150 Ом
R7	резистор	220 Ом
R8	резистор	390 Ом
R9	резистор	47 кОм
R10	резистор	62 кОм
R11	резистор	3 МОм
R12	резистор	62 кОм
R13	резистор	120 кОм
R14	резистор	6,8 кОм
R15	резистор	560 кОм
R16	резистор	43 Ом
R17	переменное сопротивление	100 кОм
R18	переменное сопротивление	10 кОмм
DA1	микросхема	NE555
DA2	микросхема	К157УД2
C1	конденсатор	220 нФ
C2	конденсатор	100 нФ
C3	конденсатор	1мкФ
C4	конденсатор	10 мкФ
C5	конденсатор	1 нФ
C6	конденсатор	10нФ
C7	конденсатор	10 мкФ
C8	конденсатор	1000 мкФ
C9	конденсатор	1 мкФ
T1	транзистор	BC557
T2	транзистор	IRF740
T3	транзистор	BC547
D1	диод	1N4148
D2	диод	1N4148
D3	диод	1N4148
BA1	динамик	8 Ом
L1	поисковая катушка	2 Ом
PW1	источник питания	9-12 Вольт

Если вы начинающий радиолюбитель то полезно узнать что такое маркировка конденсаторов.

Генератор импульсов необходим для генерации импульсов заданной частоты. Он собран на таймере NE555

Частота задается с помощью подбора C1,C2,R2,R3, изменяя значения этих элементов можно изменять частоту генерации импульсов, скважность и длительность

Сгенерированные таймером импульсы поступают на транзистор T1, открывая и закрывая его. Он в свою очередь подключен в цепь базы полевого транзистора T2. Резистор R4 необходим для выбора «рабочей точки» транзистора.

Усилитель звуковой частоты собран на транзисторе BC547, cмаксимальным током коллектора 0,1А. В цепь коллектора которого подключен низкоомный динамик и сопротивление номиналом 43 Ом.

Схема на первый взгляд, кажется, довольно простой. Но в процессе сборки мне все равно пришлось изрядно «попотеть». Схему сначала решил собрать на монтажной плате и убедиться в ее работоспособности.

Первым делом я собрал усилитель звуковой частоты. Для того чтобы на дальнейших этапах сборки проверять работоспособность генератора импульсов и микросхемы.

Сборку начал производить по блокам, сначала собрал генератор импульсов. Правильность его сборки проверил путем подсоединения динамика через транзистор к выходу таймера.

Далее приступил к подключению микросхемы К157УД2. Тут ни чего сложного нет-два каскада усиления и все. Просто нужно быть внимательным и никуда не спешить. Правильность сборки аналогично проверил, дотронувшись металлической отверткой до входной 3-й ножки при этом в динамике, появился характерный звук. Кто хоть раз собирал усилитель, тот поймет, о чем идет речь.

Катушку сделал из медной проволоки диаметром 0.5мм, намотав ее на банку сделав 30 витков, потом обмотал ее фумой-лентой. Провод, соединяющий катушку и саму плату металлоискателя нужно брать как можно толще и мощнее. У меня был питающий многожильный сетевой провод от телевизора.

После того как подключил оставшийся блок с транзистором и катушкой подал напряжение 9В от китайского блока питания. В динамике появился долгожданный треск. Начал настраивать металлоискатель до тех пор пока в динамике изредка не появлялись «щелчки».

К моему удивлению металлоискатель не стал реагировать на металл, он не «видел » даже холодильник! Реагировал только на электронную аппаратуру, но при этом в динамике были слышны не «щелчки» а шумы генерируемые электроникой. Начал проверять схему, транзистор поисковой катушки IRF740 очень сильно грелся. После проверки его тестером я был уверен что причина именно в нем. Сопротивление закрытого транзистора было минимальное. Оказалось, что в процессе сборки я допустил грубейшую ошибку, перепутав ножки транзистора. В итоге имеем испорченный транзистор и настроение, так как ближайший магазин радиодеталей в 40 минутах езды на транспорте от дома.

После того как заменил транзистор все сразу заработало и «затрещало» как следует. И транзистор перестал греться. На форумах про сборку этого металлоискателя пишут, что питание лучше подводить на плате поближе к катушке, мол, так «чуйка» подрастет. После того как перепаял провод питания, к моему удивлению, чувствительность действительно возросла. Не на много, приблизительно на 1 сантиметр, но все же. Хотя не вижу в этом логики, какая разнится, куда провод питания подводить? Может просто напряжение от блоки изменилось, блок то китайский у меня.

Проще не бывает

Теперь выполним данное вначале обещание: расскажем, как сделать, ничегошеньки не смысля в радиотехнике, металлодетектор, который ищет. Металлоискатель «проще простого» собирается из радиоприемника, калькулятора, картонной или пластиковой коробки с откидной крышкой и отрезков двухстороннего скотча.

Металлоискатель «из радио» импульсный, однако для обнаружения объектов используется не дисперсия и не запаздывание с накоплением фазы, а поворот магнитного вектора ЭМП при переизлучении. На форумах об этом устройстве пишут разное, от «супер» до «отстой», «разводка» и слов, которые на письме употреблять не принято. Так вот, чтобы получилось если не «супер», но хотя бы вполне работоспособное устройство, его составные части – приемник и калькулятор – должны удовлетворять определенным требованиям.

Калькулятор нужен самый раздрянной и дешевый, «альтернативный». Делают такие в оффшорных подвальчиках. О нормах на электромагнитную совместимость бытовой техники там понятия не имеют, а если о чем-то таком и слыхали, то чхать хотели от души и свысока. Поэтому тамошние изделия являются довольно мощными источниками импульсных радиопомех; их дает тактовый генератор калькулятора. В данном случае его строб-импульсы в эфире используются для зондирования пространства.

Приемник нужен тоже дешевый, от подобных производителей, без всяких средств повышения помехоустойчивости. В нем должен быть АМ диапазон и, что абсолютно необходимо, магнитная антенна. Поскольку приемники с приемом коротких волн (КВ, SW) на магнитную антенну редко продаются и стоят дорого, придется ограничиться средними волнами (СВ, MW), но зато это облегчит настройку.

Далее делаем следующее:

Металлоискатель из радиоприемника и калькулятора

Разворачиваем коробку с крышкой в книжку.
На тыльные стороны калькулятора и радио наклеиваем полоски скотча и закрепляем оба устройства в коробке, см. рис. справа. Приемник – желательно в крышке, чтобы был доступ к органам управления.
Включаем приемник, ищем настройкой на максимальной громкости вверху АМ диапазона (диапазонов) участок, свободный от радиостанций и как можно более чистый от эфирных шумов. Для СВ это будет в районе 200 м или 1500 кГц (1,5 МГц).
Включаем калькулятор: приемник должен загудеть, захрипеть, зарычать; в общем, дать тон

Громкость не убираем!
Если тона нет, осторожно и плавно подстраиваемся, пока не появится; это мы поймали какую-то из гармоник строб-генератора калькулятора.
Потихоньку складываем «книжку», пока тон не ослабеет, не станет более музыкальным или вовсе не пропадет. Скорее всего это случится при развороте крышки около 90 градусов

Таким образом мы нашли положение, в котором магнитный вектор первичных импульсов ориентирован перпендикулярно оси ферритового стержня магнитной антенны и она их не принимает.
Фиксируем крышку в найденном положении пенопластовым вкладышем и резинкой или подпорками.

А что же дальше? Если вблизи раскрыва «книжки» окажется электропроводящий или ферромагнитный предмет, он станет переизлучать зондирующие импульсы, но их магнитный вектор повернется. Магнитная антенна их «почует», приемник опять даст тон. Т.е., мы уже что-то нашли.

Что такое металлоискатель

Металлоискатель — прибор, позволяющий обнаружить скрытые от глаз под толщей земли металлические предметы. Приборы классифицируются в зависимости от принципа работы и предназначения.

Выделяют основные виды:

1. Приборы динамического типа. Их конструкция простая, но чувствительность для поиска на большой глубине слишком слаба. И, чтобы не потерять сигнал, металлоискатель необходимо постоянно перемещать из стороны в сторону.
2. Устройства импульсного типа. Они отличаются большой чувствительностью, могут подстраиваться под разные виды металла и грунта. Однако для настройки требуются знания азов радиоэлектроники. Являются оптимальным вариантом для самодельного изготовления.
3. Электронные детекторы. Среди преимуществ выделяют хорошую отзывчивость объектов на магнитное поле и наличие функции отсеивания ненужных сигналов, что сказывается на быстром поиске монет, водопроводных труб и др.
4. Глубинные металлоискатели. Относятся к профессиональному оборудованию и предназначены для обнаружения металлических объектов на глубине до 6 м (в 2 раза больше, чем устройства всех остальных типов).
5. Стационарные приборы. Не используются в поиске, а устанавливаются в местах массового скопления людей (на вокзалах, в метро, административных зданиях).

Принцип действия

Металлоискатель действует по принципу электромагнитной индукции. В общем схема металлоискателя состоит из передатчика электромагнитных колебаний, передающей катушки, приемной катушки, приемника, схемы выделения полезного сигнала (дискриминатора) и устройства индикации. Отдельные функциональные узлы часто объединяют схемотехнически и конструктивно, напр., приемник и передатчик могут работать на одну катушку, приемная часть сразу выделяет полезный сигнал и т.п.

Принцип действия металлоискателя

Катушка создает в среде электромагнитное поле (ЭМП) определенной структуры. Если в зоне его действия оказывается электропроводящий предмет, поз. А на рис., в нем наводятся вихревые токи или токи Фуко, которые создают его собственное ЭМП. В результате структура поля катушки искажается, поз. Б. Если же предмет не электропроводящий, но обладает ферромагнитными свойствами, то он искажает исходное поле за счет экранирования. В том и другом случае приемник улавливает отличие ЭМП от исходного и преобразует его в акустический и/или оптический сигнал.

Детектор или сканер?

В коммерческих источниках дорогие высокочувствительные металлодетекторы, напр. Терра-Н, нередко называют геосканерами. Это неверно. Геосканеры действуют по принципу измерения электропроводности грунта по разным направлениям на разной глубине, эта процедура называется боковым каротажем. По данным каротажа компьютер строит на дисплее картинку всего, что в земле, включая различные по свойствам геологические слои.

Металлоискатель пират своими руками подробная инструкция

Металлоискатель пират своими руками подробная инструкция включает в себя несколько основных этапов.

Рассмотрев их подробней, вопрос о том, как сделать металлоискатель пират не будет казаться невыполнимым. При этом настроить также легко.

Необходимые детали

Сборка металлоискателя пират начинается с подготовки необходимых деталей:

• микросхема КР1006ВИ1 либо иностранного производства NE555 — именно на ней базируется передающийся узел;
• транзистор типа IRF740;
• микросхема К157УД2 и транзистор ВС547 — с их помощью формируется узел приема;
• провод маркировки ПЭВ 0.5 с целью наматывания катушки для металлоискателя пират;
• транзисторы типа NPN;
• материал, из которого планируется создать корпус;
• изолента;
• паяльник.

Необходимые детали

Изготовление печатной платы

Печатная плата металлоискателя пират — наиболее сложный этап в конструировании устройства. Во многом это связано с тем, что от этой детали зависит работоспособность.

Размеры печатной платы зависят от уровня мастерства в паяльном деле — можно максимально сблизить детали, а можно разбить на внушительные расстояния.

Схема металлоискателя пират своими руками с помощью готовой печатной платы существенно упрощает работу.

вытравленная печатная плата

Монтаж радиоэлементов на плату

Чтобы изготовить металлоискатель пират тл, требуется спаять плату — все необходимые электродетали должны быть установлены в точном соответствии с выбранной схемой.

Дополнительно не стоит забывать правильно установить пленочные конденсаторы, обладающие высокой термостабильностью. С их помощью металлодетектор сможет проявить себя максимально эффективно.

Катушка

Катушка для импульсного металлоискателя своими руками не требовательна к точности.

Вполне оптимальным вариантом станет изготовление из витой пары проводом 0,5 мм.

По завершению обмотки, витки в обязательном порядке следует обмотать изолентой либо плотным скотчем — первый вариант наиболее предпочтителен.

Справка: с целью увеличения глубины поиска прибора допускается возможность намотать катушку до 270 мм — порядка 22 витков указанным выше сечением провода.

Характеристики устройства, позволяющие произвести расчет разных видов импульсных катушек:

“Оптимально использовать провод с фактическим сечением 0,5 — 0,6 мм — на минимальном 0,4 работоспособность отсутствует”.

С целью активации функционирования катушки, требуется закрепить ее исключительно в жестком корпусе, причем без содержания в нем металла, в противном случае ударов тока не избежать.

В процессе изготовления поисковой катушки, применение элементов из металла не допускается в целом, вводы нудно подпаять к многожильному проводу, диаметр сечения которого не превышает 0,75 мм.

Оптимальным решением станет использование нескольких отдельных проводов, которые свиты между собой.

Катушка

Питание

В обязательном порядке к разработанной ранее схеме требуется подключить питание — аккумулятор. Для рассматриваемого устройства оптимальным решением станет использование источника с напряжением от 9 до 12 вольт.

При желании допускается возможность использования соединенных между собой батареек крон — 4 штуки. Не рекомендуется использовать только одну, поскольку в таком случае есть вероятность быстрого падения уровня заряда, из-за чего наблюдается дрейф настроек устройства.

Схема металлоискателя Pirat:

Микросхема NE555:

Транзистор IRF740:

Переменные резисторы:

Вот как должно получится:

Для К157УД2 лучше поставить переходную панельку, да и для NE555
тоже можно поставить, не помешает!))

Испытания дама проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо
Схема металлоискателя «Пират», очень проста и понятна даже начинающим радиолюбителям. Она состоит из двух микросхем, которые не нужно прошивать или программировать. Собрать её очень легко, нужно просто припаять все детали в нужные места!))

Внимание! Делаю на заказ МД «Пират», пишите в скайп kavinskiy или пишите комментарии! Спасибо!

Питается металлоискатель pirat, от 12 вольт, можно использовать обычные батарейки, но лучше конечно взять хороший аккумулятор, к примеру от шуруповёрта. Лично я использую именно её, точнее те аккумуляторы, которые в ней находятся.

Поисковая катушка металлоискателя Pirat, намотана на оправе 190 мм. и содержит 25 вирков, провода ПЭВ 0.5 мм.

Характеристики металлоискателя:

Потребляемый ток 30-40 мА

Реагирует на все металлы, дискриминации нет

Чувствительность 25 миллиметровая монета — 20 см

Крупные металлические предметы — 150 см

Все детали не дорогие и легкодоступные.

Необходимые детали для сборки:

pirat_detali

Схема металлоискателя Pirat:

НА УД2 (1)

В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 — можно выковырять из старой аппаратуры, что я с успехом и сделал.

pirat_microshema1

Микросхема NE555:

NE555N

Транзистор IRF740:

pirat_tranzistor_1

Переменные резисторы:

pirat_rezistor_1

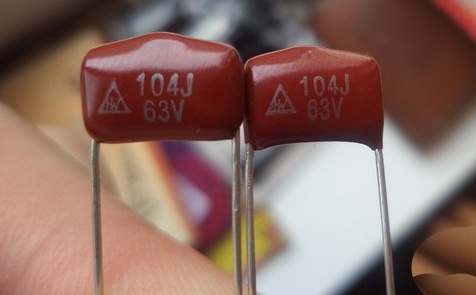

Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше:

pirat_condensatori

Распечатываем эскиз платы на простой бумаге:

pirat_pechatka_1

Вырезаем под ее размер кусок текстолита:

pirat_pechatka_2

Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий:

pirat_pechatka_2

Вот как должно получится:

pirat_pechatka_3

pirat_pechatka_4

pirat_pechatka_5

После сверления, нужно прочертить дорожки. Можно сделать это через фоторезист, ЛУТ или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.

pirat_pechatka_6

pirat_pechatka_7

pirat_pechatka_8

Для К157УД2 лучше поставить переходную панельку, да и для NE555 тоже можно поставить, не помешает!))

pirat_montag_1

pirat_montag_2

pirat_montag_3

Для намотки поисковой катушки нужен медный провод диаметром 0,5-0,7мм

pirat_provod

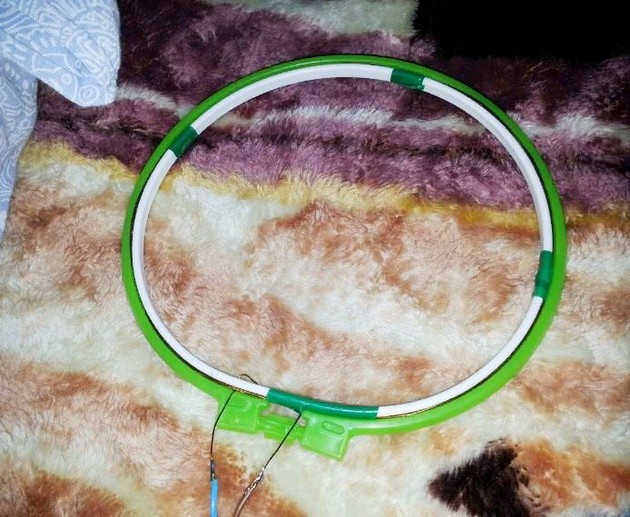

Я наматывал катушку на простой кастрюле, диаметров 190 мм. после чего, обмотал всё изалентой:

pirat_katuschka

По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая.

Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.

pirat_katuschka_3

pirat_katuschka_2

Катушка должна быть, как можно ровной. Динамик взял первый попавшейся.

Теперь все подключаем и пробуем схему на работоспособность.

После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.

На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.

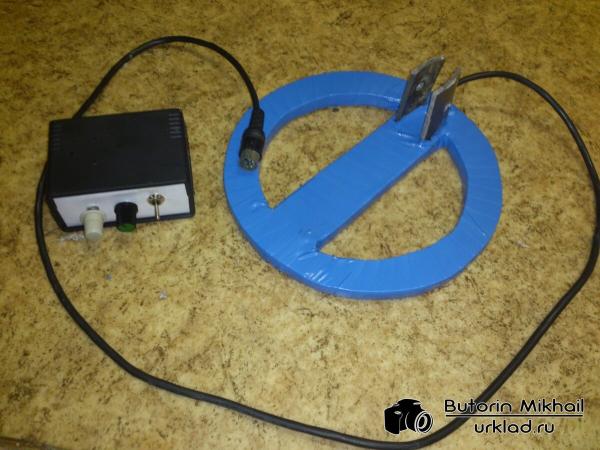

Все готово, осталось только сделать штангу и поместить плату в корпус и на поиски кладов)

pirat_gotoviy

И на последок, кидаю видео работы пирата!

Испытания дама проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо для такого метало детектора.

Скачать печатную плату в формате Sprint-Layout можно здесь!
для такого метало детектора.

Подводный металлоискатель пират

Основной принцип сборки рассматриваемого прибора ничем не отличается от стандартного, который был рассмотрен ранее.

Отличительная разница заключается только в том, что в данном случае возникает необходимость существенно поразмышлять над формированием корпуса, способного не пропускать воду. Для этого оптимальным решением станет использование герметика.

Дополнительно многие мастера рекомендуют размещать специализированные световые индикаторы, способны ставить в известность в случае попадания под корпус воды.

Описание схемы

Схема металлоискателя состоит из двух основных узлов: передающего и приемного.

Передающий узел состоит из генератора импульсов на микросхеме КР1006ВИ1 (зарубежный аналог NE555) и мощного ключа на полевом транзисторе КП505А (зарубежный аналог IRF740, IRF840). Можно поставить биполярный транзистор обратной проводимости с напряжением К-Э не менее 200В. Его можно взять из энергосберегающей лампы или зарядного устройства от мобильного телефона. Для раскачки мощного ключа используется транзистор ВС557.

Приемный узел собран на микросхеме К157УД2 (можно собрать зарубежной мс TL072), по входу приёмника стоят встречно-параллельно ограничивающие диоды, на входе второго каскада приемника стоит фильтр, вырезающий нужную часть импульсов, на выходе второго каскада стоит транзисторе ВС547, в его коллекторной цепи подключен динамик 8-50 Ом. В место Т3 можно применять практически любой транзистор структуры NPN.
