Как включить блок питания без компьютера

Для тех, кто любить эксперименты: как включить блок питания без компьютера?

У многих энтузиастов компьютерного дела появляется вопрос: «Как включить блок питания без компьютера?» Такая необходимость вызвана различными причинами, в большинстве случаев идет речь о проверке на работоспособность катодных ламп либо новых кулеров.

К чему такие трудности?

Включить блок питания без компьютера просто нужно в случае его ремонта, ведь если повсевременно выключать–включать компьютер, это плохо скажется на девайсов ПК, из-за досрочной поломки частей питания. Не считая того, любые опыты с компом могут повлечь нестабильную работу операционной системы.

1-ый пуск

Как говорит компьютерная мудрость, если вы смогли отыскать блок питания ПК, как включить его – осознать и того проще. Все современные компьютерные блоки соответствуют АТХ (особенному интернациональному эталону). Таким макаром, 20-pin разъем имеет контакт, который отвечает за активное состояние хоть какого такового агрегата.

Идет речь о четвертом слева контакте (считать необходимо от фиксатора крепления). В большинстве случаев нужный нам контакт бывает зеленоватого цвета. Провод этот необходимо испытать замкнуть с землей (т. е. хоть каким черным). Удобнее всего применить примыкающий, 3-й контакт.

Если все изготовлено правильно, мгновенно оживится блок питания, и зашумит кулер.

Как включить блок питания без компьютера: подробности

Устройства эталона ATX могут выдавать последующие напряжения: 3,3, 12 и 5 В. Не считая того, они имеют хорошую мощность (от 250 до 350 Вт). Но вот вопрос: «Как включить компьютерный блок питания?» Выше мы уже, так сказать, в 2-ух словах выложили функцию, а сейчас попробуем разобраться подробнее.

В прежние времена проще было

Интересно, что старенькые блоки, которые относятся к эталону AT, можно было запустить впрямую. Со эталоном ATX все намного труднее. Но решение большой препядствия сводится к небольшому проводку, который необходимо спецефическим образом подключить.

Как включить блок питания без компьютера, мы уже обрисовали, но просим вас отключить все провода, идущие к материнской плате, жестким дискам, приводам и иным комплектующим. А еще лучше – изъять нужный нам элемент из системного блока и работать вдали от него.

Очередной принципиальный момент, который не стоит упускать из виду: не заставляйте блок питания работать вхолостую. Вы таким макаром сможете укоротить ему жизнь. Непременно необходимо давать нагрузку. С этой целью можно подключить старенькый винчестер либо вентилятор.

Как ранее говорилось, для пуска пригодится темный и зеленоватый контакты. Но помните, что некие производители по непонятным причинам отрешаются следовать установленной цветовой маркировке. В таком случае целенаправлено поначалу пристально изучить распиновку.

Если ваши познания позволяют, сможете сделать специальную кнопку для включения блока питания.

Непонятные препядствия с питанием компьютера: ПК закончил врубаться

Для начала проверим наличие на входе БП первичного электропитания ~220V. Посреди обстоятельств отсутствия можно именовать неисправность сетевого фильтра, розетки, вилки, обрыв кабеля. Также неувязка может крыться в источнике бесперебойного питания. На задней стороне многих блоков размещен выключатель электропитания – он также может быть неисправен либо выключен.

В случае подачи первичного питания, даже если компьютер выключен, на выходе БП имеется напряжение +5V (если все исправно). Это можно проверить, тестером испытав контакты разъема БП. Нас интересует контакт 9, который имеет провод фиолетового цвета (+5VSB).

Нередко материнская плата располагает светодиодом индикации дежурного напряжения. В случае если он активен, находится и дежурное, и первичное питание.

Если компьютер все равно не врубается, ищем другие источники проблемы. Более всераспространенные предпосылки мы разглядим ниже.

1. Обрыв цепи в кнопке включения. Чтоб это проверить, замкните пинцетом контакты, отвечающие за включение электропитания на вашей материнской плате, или запустите БП вне системного блока (о том, как включить блок питания без компьютера, мы тщательно обрисовали выше).

3. Неисправность материнской платы либо БП. Если к блоку питания подключена только материнская плата, но он не врубается, возможно, неисправен конкретно сам блок.

Что касается неисправности “материнки”, которая приводит к невозможности включения электропитания компьютера, то заметим, что на теоретическом уровне это может быть, но на практике очень изредка встречается.

Чтоб это проверить, включите блок питания, не подключая разъем к вашей материнской плате. Если БП включился – неисправна конкретно материнская плата.

Распределение нагрузки на блок питания

Так как каждое выходное напряжение БП используется разной нагрузкой, в зависимости от конфигурации компьютера потребление тока в каждой ветви БП может изменяться.

Поэтому для каждого блока, кроме суммарной максимальной мощности, указывается и максимальное потребление тока для каждого выходного напряжения.

Используя в качестве примера приведенную выше фотографию, продемонстрируем принцип расчета применимости БП:

• Цепь 3,3В имеет максимально допустимый ток нагрузки 27А (89 Вт);
• Цепь 5В может отдавать ток до 26А (130 Вт);
• Цепь 12В рассчитана на ток до 18А (216 Вт).

Но, так как все эти цепи запитаны от обмоток общего трансформатора, их суммарное потребление ограничивается: если в теории максимальная нагрузка по напряжениям 3,3В и 5В может доходить до 219 Вт, она ограничена значением в 195 Вт. При максимальной теоретической токоотдаче всех трех цепей в 411 Вт реальная нагрузка ограничена цифрой в 280 Вт.

Таким образом, при добавлении нового «железа» в свой ПК нужно учитывать не только общее энергопотребление, но и баланс электрических цепей. Особенно часто замена блоков питания на более мощные требуется при установке высокопроизводительных видеокарт, значительно нагружающих цепь 12В, в то время как большую часть мощности ПК отбирают по низковольтным цепям – запас по высокому напряжению остается недостаточным.

Как подключить блок питания без компьютера (без материнской платы)

А теперь пора выяснить, как запустить блок питания компьютера без самого компьютера. Для этого необходимо сымитировать сигнал, который посылает материнская плата при нажатии на кнопку «Пуск». Сделать это несложно. Для запуска блока питания достаточно подать на его специальный вход, называемый «PS-ON», низкий уровень. То есть закоротить его на корпус. После этого вставляем шнур питания в розетку и включаем механический выключатель на «спине» БП (если он есть). Немногие знают, но в большинстве современных блоков питания этот выключатель находится на самом БП, с задней стороны компьютера.

Выключатель, расположенный на блоке питания ATX

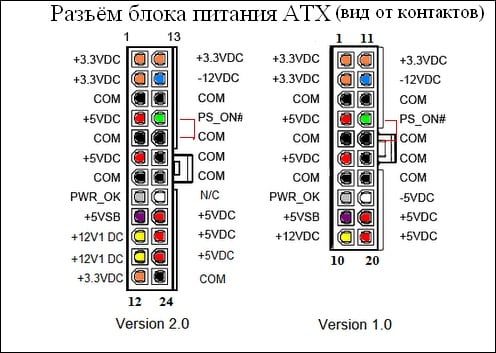

Какие контакты нужно замкнуть

Какой сигнал послать блоку питания, мы разобрали. Но куда его подавать? Взглянем на распиновку основного разъёма питания материнской платы (см. выше). Один из проводов на нём зелёный и идёт на 16-й контакт вилки. Именно на него и нужно подать низкий уровень, то есть замкнуть с общим, цвет которого чёрный. Чёрных проводов на колодке много, можно выбрать любой. К примеру, идущий на 15 или 17 контакт. Это самый удобный вариант. Берём кусочек провода, зачищаем концы и вставляем в колодку, замкнув зелёный и чёрный. На худой конец, можно использовать разогнутую скрепку.

Если мы всё сделали правильно, то после подачи питания БП должен запуститься. Это будет слышно по характерному шуму вентилятора охлаждения.

Что делать, если блок питания не включается

Как включить блок питания от компьютера без самого компьютера мы выяснили, и если он включился, то всё в порядке. Можно переходить к измерению выходных напряжений и прочей диагностике. Но что делать, если БП так и не ожил?

Вариантов тут немного, поскольку мы изначально исключили поломку кнопки и материнской платы, произведя запуск БП компьютера напрямую. В первую очередь проверяем наличие напряжения в розетке. Как это ни банально, очень часто мы забываем сделать, и ломаем голову над проблемой, которая не есть проблема. Включаем мультиметр на измерение переменного напряжения с пределом не менее 400 В и просто устанавливаем щупы в розетку.

Дальше нужно проверить кабель питания. Поломка его происходит редко, но всё же случается. Осматриваем, выдёргиваем из ПК, включаем в розетку и при помощи этого же мультиметра измеряем напряжение на двух крайних контактах (средний — заземление).

Проверяем, не забыли ли мы включить сетевой выключатель на БП и не напутали ли с перемычкой. Всё на месте и верно? Попробуем разобрать устройство и поискать неисправность.

Основные характеристики блока питания

Назначение компьютерного БП состоит в преобразовании сетевого напряжения переменного тока в постоянное, необходимое для узлов вычислительной машины. Рассмотрим основные параметры блоков питания этого типа:

Выходное напряжение. Их несколько и измеряются они относительно общей шины:

• +3,3 В (кроме AT);
• +5 В;
• +5 В дежурные (кроме AT);
• -5 В (в новых модификациях ATX может отсутствовать);
• +12 В;
• -12 В.

Общая выходная мощность. Может меняться от 200 Вт до 800 Вт и выше. Сам по себе параметр даёт только общее представление о выдаваемой мощности, поскольку блок питания создаёт несколько различных напряжений, рассчитанных каждый на свою нагрузку.

Этот блок питания для ПК имеет мощность 400 Вт

Ток или мощность на линии. Параметр указывает, какую мощность может выдать БП по той или иной шине. Некоторые производители вместо мощности указывают ток или и то и другое.

Форм-фактор. Промышленность выпускает блоки питания нескольких форм-факторов. Они зависят от габаритов системного блока, для которого они предназначены. Кроме разных габаритов, такие БП практически ничем друг от друга не отличаются и характеризуются теми же основными параметрами.

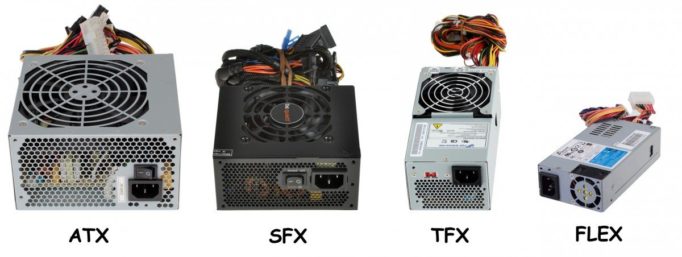

БП форм-фактора стандартный ATX, SFX, TFX и Flex-ATX (слева направо и сверху вниз)

⇡#Общая схема блока питания стандарта ATX

БП настольного компьютера представляет собой импульсный источник питания, на вход которого подается напряжение бытовой электросети с параметрами 110/230 В, 50-60 Гц, а на выходе есть ряд линий постоянного тока, основные из которых имеют номинал 12, 5 и 3,3 В. Помимо этого, БП обеспечивает напряжение -12 В, а когда-то еще и напряжение -5 В, необходимое для шины ISA. Но последнее в какой-то момент было исключено из стандарта ATX в связи с прекращением поддержки самой ISA.

Блок-схема импульсного БП

На упрощенной схеме стандартного импульсного БП, представленной выше, можно выделить четыре основных этапа. В таком же порядке мы рассматриваем компоненты блоков питания в обзорах, а именно:

1. фильтр ЭМП – электромагнитных помех (RFI filter);
2. первичная цепь – входной выпрямитель (rectifier), ключевые транзисторы (switcher), создающие переменный ток высокой частоты на первичной обмотке трансформатора;
3. основной трансформатор;
4. вторичная цепь – выпрямители тока со вторичной обмотки трансформатора (rectifiers), сглаживающие фильтры на выходе (filtering).

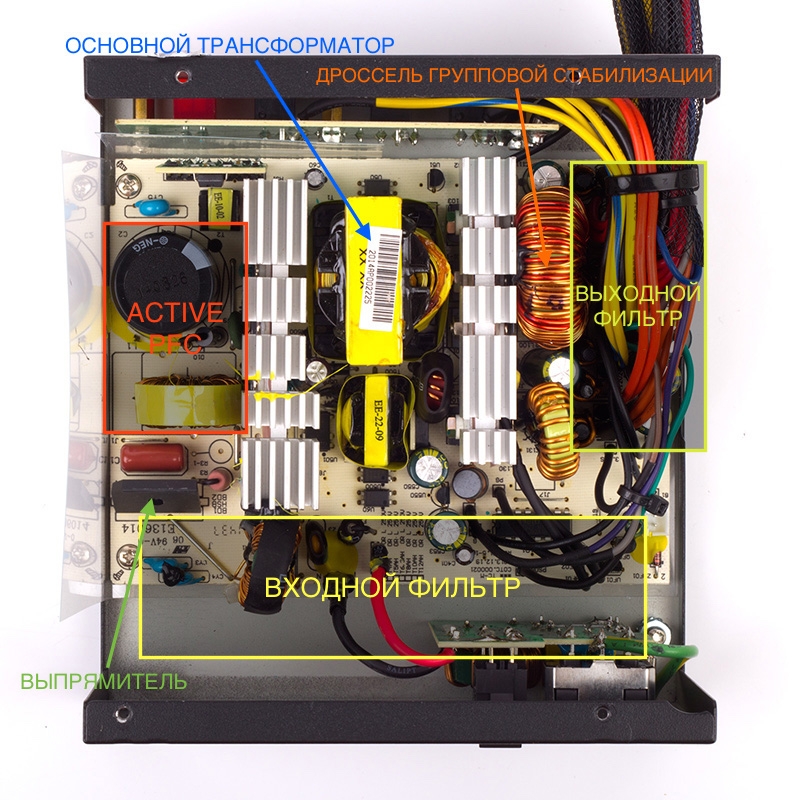

Внутреннее устройство БП (AeroCool KCAS-650M)

Полная схема простого блока питания стандарта ATX

Как можно использовать блок питания от компьютера

Из ненужного БП вполне можно сделать устройства, которые пригодятся в быту. Далее рассмотрим, как можно использовать блок от компьютера.

Переделка БП в переменный источник напряжения

Источник постоянного напряжения из компьютерного блока питания достаточно удобная вещь. Для этого потребуется выполнить замену катушек сопротивления и выпаять дроссель. Благодаря этому можно регулировать напряжение от 0 до 20В. Если требуется стандартное напряжение (12В), то требуется установить тиристорный регулятор.

Переделка БП в зарядное устройство

Для переделки блока питания в зарядное устройство потребуется выполнить замену диодов Шоттки на ультрабыстрые. Главным преимуществом подобного ЗУ является то, что у него небольшой вес и габариты. Недостатками данного устройства является чувствительность к перегрузкам и коротким замыканиям. Для исключения перегрузок и короткого замыкания требуется изготовить систему защиты.

Переделка БП в постоянный источник напряжения

Для начала требуется определить, к какому типу относится БП — АТ или АТХ. Импульсные (AT) работают исключительно под нагрузкой, в свою очередь ATX достаточно замкнуть с имитацией нагрузки, как было приведено в инструкции выше. При этом на выходе получится напряжение от 5 до 12 В. Конечные значения будут зависеть исключительно от начальной мощности блока.

Шаг 2. Ведомый блок питания

Ведомый блок будет питать только видеокарты. К нему не надо подключать провода для питания центрального процессора и жесткого диска, Но обязательно надо подключать кабель питания материнской платы (20 + 4P (24P), без него блок просто не запустится. Саму материнку подключать не нужно – только провод для нее (как заставить блок думать, что материнская плата подключена, читайте ниже).

Одну видеокарту нужно питать только одним блоком питания (как сами коннекторы, так и райзер, в который вставлена карта). Все это должно быть запитано одним блоком, Psie и molex или sata для райзера. Ни в коем случае не питайте разными блоками одну карту – Вы просто напросто можете ее спалить.

Для ведомого блока понадобятся:

1. PCI-e– провода, для питания карт
2. Molex или Sata– провода для питания райзера
3. Кабель материнской платы (4 + 4P или (8P)

Подключение блока питания отдельно от компьютера: причины

Зачем нам может понадобиться включить блок питания отдельно от всего компьютера? Чаще всего такая ситуация возникает из-за того, что он нужен нам для каких-то нестандартных целей, например, мы хотим подать питание на другой посторонний прибор. Еще один вариант — нам понадобилось подключить к системе сразу несколько блоков питания для каких-то своих целей.
Подсоединить к такому мощному прибору можно все, что угодно и на что хватит фантазии. Например, если вам нужно организовать светодиодное освещение, то АТХ-модель будет очень хорошим источником энергии. Или, предположим, в комнате просто нет другого источника, способного передавать энергию (как будто она находится в каких-то отвлеченных лабораторных условиях), и вы хотите запитать всю систему от имеющегося у вас блока.

Одним словом, ситуации могут быть самые разные, от жизненных важных и критических до обычного желания поэкспериентировать. А алгоритм действия все равно останется тем же. Давайте посмотрим, как же нам действовать в таких случаях.

Все ли блоки питания выглядят и подключаются одинаково

Выше уже упоминалось, что блок питания нужно выбирать с учетом форм-фактора корпуса системника. В первую очередь отличие состоит в размерах ширины корпуса. Поэтому для определенного корпуса нужно выбирать соответствующий ему блок питания. Для этого нужно ознакомиться с подробным описанием корпуса, в котором обязательно будет информация о поддерживаемых форм-факторах БП.

Форм-фактор блока питания — это типоразмер, привязанный к определенному стандарту. Блоки форм-факторов различаются по размерам и форме. А также могут отличаться по расположению вентилятора охлаждения: заднему, нижнему или верхнему. Соответственно, и в корпусе системника должна быть вентиляционная решетка сзади или внизу. У блоков небольшой мощности вместо вентилятора могут использоваться радиаторы охлаждения.

Перечислим известные форм-факторы: ATX, SFX, EPS, TFX, CFX, LFX, FlexATX. Большинство из них в персональных компьютерах составляют АТХ.

Принцип подключения у всех форм-факторов БП одинаковый, отличие может быть только в количестве шлейфов и контактных колодок.

Установка, замена и подключение блока питания к компьютеру — несложная операция, которая вполне по силам начинающему пользователю. Применение различных по количеству контактов и форме колодок разъемов не позволит допустить грубую ошибку. А включение БП без нагрузки, которое может вывести его из строя, невозможно, если специально не замкнуть контакты пуска.

Читайте далее:

Как правильно подключить источник бесперебойного питания к компьютеру?

Как подключить корпусный вентилятор к блоку питания

Можно ли включить блок питания без компьютера: пошаговая инструкция перемычки контактов

Как поменять блок питания на компьютере

Как подключить автомагнитолу дома через блок питания

Где 12 вольт, а где 5? Разбираемся с цветовой маркировкой

Как узнать, на каких проводах какие напряжения формируются? Где, к примеру, 12 вольт на блоке питания компьютера? Для этого не понадобится тестер, поскольку все провода, выходящие из компьютерного блока питания, имеют строго определенную общепринятую расцветку. Поэтому вместо тестера мы вооружаемся табличкой, приведенной ниже.

Расцветка и назначение проводов блока питания ATX

Цвет	Назначение	Примечание
черный	GND	провод общий минус
красный	+5 В	основная шина питания
желтый	+12 В	основная шина питания
синий	-12 В	основная шина питания (может отсутствовать)
оранжевый	+3.3 В	основная шина питания
белый	-5 В	основная шина питания
фиолетовый	+5 VSB	дежурное питание
серый	Power good	питание в норме
зеленый	Power on	команда запустить БП

Табличка особых пояснений не требует. С зеленым проводом (Power on) мы познакомились в предыдущем разделе – на него материнская плата подает сигнал низким уровнем (замыканием на общий) на включение БП. Синий провод в новых моделях БП может отсутствовать, поскольку производители материнских плат отказались от интерфейса RS-232C (COM-порт), требующего -12 В.

Фиолетовый провод (+5 VSB ) – это как раз дежурные +5 В, питающие дежурные узлы материнской платы. По серому проводу (Power good) блок питания сообщает, что все напряжения в норме и компьютер можно включать. Если какое-то из напряжений в процессе работы выходит за допустимые пределы или пропадает, то сигнал снимается. Причем это происходит до того, как успеют разрядиться накопительные конденсаторы БП, давая процессору время на принятие экстренных мер по аварийной остановке системы. Остальные провода – это провода питания материнской платы и периферийных устройств – дисководов, внешних видеокарт и т. д.

Как запустить блок питания без компьютера?

Компьютерный ATX блок питания – это сложный элемент персонального устройства, который служит преобразователем сетевого напряжения до нужных значений. Не считая непосредственного сокращения подаваемого напряжения, он также способен обеспечить определенные функции по стабилизации выходного напряжения от всевозможных помех, которые «приходят» на вход системного блока.

Как правило, компьютерный ATX блок питания используют для снабжения электроэнергией всех составляющих персональной машины, но иногда с его помощью можно подзарядить прочие электротовары. Безусловно, что это очень полезная функция, но не все так просто.

Загвоздка в том, что далеко не все знают, как запустить блок питания, не используя для этого сам компьютер. Но прежде чем обсудить этот вопрос, предлагаем вам узнать немного об ATX БП. Приступим.

Кратко про ATX

Компьютерный блок питания внутри.

Несколько десятилетий назад в компьютеры встраивали АТ блоки питания и только в 1995 году их благополучно сменили ATX БП. Наиболее существенным различием этих блоков является тот факт, что АТ ПБ не используются вместе с материнскими платами поколения ATX, правда, если он модифицирован, то замена реальна.

Что же касается расшифровки ATX, то под этим термином понимают форм-фактор корпусной части компьютера и соответствующий стандарт форм-фактора и разъемом питания «материнки».

Порой включение БП без находящегося рядом компьютера очень целесообразно, к примеру, можно от него «запитать» какое-нибудь самодельное приспособление с напряжением 5 В или же 12 В.

В сети интернета можно встретить и таких изобретателей, которые умудряются поставить в комп сразу два БП, благодаря чему можно получить двойную мощность.

Как правило, этими умельцами оказываются геймеры, которым просто необходимо иметь компьютер с высокой производительностью.

Также двойная мощность будет очень актуально, для тех людей, которые хотят поставить дополнительные охлаждающие приспособления.

Каким образом можно запустить блок питания без компьютера?

Это важно! Прежде чем мы расскажем вам несколько секретов о том, как включить БП, не привязываясь к компьютеру, предупреждаем: крайне нежелательно запускать этот прибор без какой-либо дополнительной нагрузки, проще говоря, нельзя чтобы он работал вхолостую. Назначение проводов компьютерного блока питания

Назначение проводов компьютерного блока питания.

Вполне достаточно подключить в разъём привод для считывания оптических дисков, жестких дисков или же старый CD/DVD привод и т.п. Также не рекомендуется и перегружать блок питания

Очень важно помнить, что та мощность, которая обозначена на блоке, является критической. А на деле, продолжительно допустимая мощность на порядок ниже указанной

Если же пренебречь данным правилом, то цепь преобразования входного напряжения может быть нарушена, что влечет за собой более серьезные проблемы, исправить которые можно лишь прибегнув к ремонтным действиям. А может получиться и так, что БП нужно будет попросту заменить новым.

Но не все так просто как нам хочется. Загвоздка в том, что на разных блоках эти провода могут иметь совершенно другие цвета (сборщики данной техники, то есть китайцы, способны подставить нам подножку в самый ответственный момент, нередко они перепутывают названия цветов, к примеру, green может внезапно оказаться grey).

По этой причине многие специалисты настоятельно рекомендуют заранее уточнять, где именно располагается вывод PS-ON, ну тот, что зеленого цвета.

Некоторые производители практикуют включение блоков питания при помощи замыкания зелененького проводка на +5 В.

И помните, что действовать нужно предельно осторожно. Желаем вам удачи!

Блок питания АТХ: описание, функции и особенности

Блок питания АТХ — правопреемник блока питания АТ. Он сам мощнее и функциональнее предыдущей версии, поэтому взаимозаменить две эти модели нет ни возможности, ни смысла (хотя бы потому, что АТ-вариант просто не работает с материнскими платами АТХ, если его предварительно не подготовить и не модифицировать).

Главные функции АТХ блока:

● Регулировка сетевого напряжения, которое он может изменять до нужного для работы компьютера значения;
● Стабилизация напряжения путем контроля помех, проходящих через его вход;
● Обеспечение компьютера нужным для функционирования количеством электрической энергии.

Пошаговая инструкция

Компьютер следует отключить от сети питания. Отсоединить все провода периферийных устройств: клавиатуры, монитора, мыши, акустических колонок, Интернета, видеокамеры и т.п.

Снять боковые крышки с ПК и расположить корпус на боку.

Отсоединить все провода с разъемами от внутренних модулей. Некоторые разъемы имеют фиксирующие защелки. Их следует отогнуть перед разъединением. Выкрутить из БП винты, удерживающие его в корпусе. Обычно их 4 штуки. Вынуть БП из корпуса.

Установка в корпус

1. Вставить новый блок питания в корпус системного блока, при этом отверстия для крепления винтами на блоке питания должны совпасть с отверстиями на корпусе ПК. Вкрутить монтажные винты.
2. Проверить вращение вентилятора, толкнув его за лопасть. Он должен вращаться свободно, без подклинивания.
3. Снять фиксирующую ленту или стяжку и разобрать провода, чтобы они не мешали друг другу.

Подключение к материнской плате и другим комплектующим

Для подключения блока питания к материнской плате нужно поочередно присоединить провода БП к модулям с учетом распиновки. Материнская плата может иметь 20 или 24 контакта, которые еще называют pin, в переводе с английского означает «штырьковый контакт.

Разъем питания процессора выполнен отдельным шлейфом с коннектором на 4 или 8 контактов. Дополнительно может иметься шлейф для подключения куллера, также на 4 контакта.

Разъем питания процессора на материнской плате 8 pin

Простые видеокарты или, как их еще называют, «затычки» получают питание через слот PCI. Но относительно мощные модели имеют дополнительное питание через разъемы с 6 или 8 (6+2) контактами.

Остальные модули имеют 4 контакта для подключения различных устройств:

• жесткие диски;
• привод DVD/CDROM;
• дополнительное питание видеокарты;
• дополнительные кулеры для охлаждения ПК.

Схема подключения силового блока к модулям компьютера

Убедиться, что провода не мешают вращению установленных внутри корпуса системного блока вентиляторов. По окончании подключений нужно проверить положение клавиши включения БП и перевести ее в состояние «Выключено», оно помечено «0». Не стоит подключать шнур питания к сети при включенной клавише БП.

Вставить сетевой шнур сначала в БП, а затем подключить к сети. Перевести клавишу на БП в положение «Включено», помечено «I». Произвести пробный пуск ПК в работу стандартным образом через пусковую кнопку на корпусе.

Если все модули подключены правильно, произойдет запуск компьютера и загрузка операционной системы.

В противном случае раздастся звуковой сигнал, свидетельствующий о неправильном подключении. Следует отключить ПК путем нажатия кнопки пуск на корпусе компьютера и удержания её в течение 10 секунд. Если отключения не произошло и сигнал продолжает звучать, отключить БП клавишей.

Проверить правильность всех подключений

Обратить внимание на качественное соединение контактов. При подключении разъемов следует прижать колодку до щелчка фиксатора. В сомнительных случаях подключить провод заново и повторить пуск компьютера

Как проверить ATX БП без компьютера

В качестве нагрузки можно использовать любое устройство для системника. Например, привод DVD или жесткий диск. Подключив нагрузку и замкнув контакт PS-ON, можно присоединить блок питания к сети и нажать кнопку «Включение» на БП. Вращение вентилятора и характерное гудение будет свидетельствовать о работе модуля питания.

Как проверить блок питания компьютера?

Отвечаю. Экспресс проверка компьютерного блока питания
проводится следующим образом:

1. Отсоединяем все разъемы блока питания от компьютера (от материнской платы, от видеокарты, от всяческих жестких дисков, куллеров и так далее).

2. Теперь надо замкнуть два провода на следующем разъеме. Он самый широкий из всех, которые выходят из БП. Можно замыкать любой черный на зеленый провод. Как правило, я замыкаю зеленый и ближний черный
(земля). Сделать это можно обычной скрепкой или пинцетом.

Если на блок питания подано 220 вольт из розетки, провода замкнуты правильно, кнопка включения на самом БП (есть такие модели) включена, а вентиляторы блока питания не запустились, то можно констатировать неисправность блока питания. Напротив, если при замыкании указанных контактов на разъеме блока питания компьютера вы увидели, что вентиляторы внутри блока вращаются, а не просто дернулись или молчат, то блок питания исправен.

Заодно научились запускать компьютерный блок питания без компьютера
!

Многие опытные мастера могут возразить, что такая проверка не может точно показать исправность или неисправность БП. И будут частично правы. Но мы делаем экспресс проверку, которой в данном случае вполне достаточно. Тем более, что далеко не у каждого пользователя есть нагрузочный стенд или хотя бы мультиметр, чтобы углубляться дальше.

После проверки блока питания подключаем все разъемы обратно. И решаем следующую задачу.

Как отключить старый блок питания

Шаг 1. Собрать необходимые инструменты. Может понадобиться одна «крестовая» отвертка, чтобы отвинтить винты стенки корпуса ПК.

Для снятия стенки корпуса ПК подготавливаем крестовую отвертку, чтобы открутить винты

Возможно, понадобится еще одна отвертка с менее острым жалом для снятия-установки источника питания – для этого нужно осмотреть шлицы крепежных винтов блока питания (отмечены красным).

Осматриваем шлицы крепежных винтов блока питания, чтобы подготовить отвертку с менее острым жалом для снятия-установки источника питания

Шаг 2. Перед разборкой ПК необходимо сбросить статическое электричество с тела, недолго подержавшись за водопроводный кран.

Касаемся водопроводного крана, чтобы снять статическое электричество с тела

Шаг 3. Выключить выключатель на задней стенке ПК (если имеется), а также вынуть штепсельную вилку шнура питания ПК из розетки.

Выключаем выключатель на задней стенке ПК

Вынимаем штепсельную вилку шнура питания ПК из розетки

Шаг 4. Отсоединить от ПК все разъемы внешних устройств, запоминая или записывая последовательность отключения

Важно учитывать, что некоторые разъемы имеют защелки с нажимными язычками или винтовые соединения с головками для ручного вращения

Отсоединяем от ПК все разъемы внешних устройств, запоминая или записывая последовательность отключения

Системный блок без подсоединенных внешних устройств

Шаг 5. Открутить отверткой винты, крепящие правую стенку корпуса ПК – если смотреть от его задней части со стороны разъемов.

Откручиваем отверткой винты, крепящие правую стенку корпуса ПК

Возможно, крышка крепится не на винтах, а на специальных защелках. В этом случае оттянуть защелки вбок для освобождения крышки.

При креплении боковой стенки защелками, оттягиваем защелки вбок для освобождения крышки

Шаг 6. Потянуть крышку на 1-2 см параллельно корпусу ПК в заднюю его часть, чтобы вывести ее из разъемов корпуса.

Тянем крышку на 1-2 см параллельно корпусу ПК в заднюю его часть, чтобы вывести ее из разъемов корпуса

Шаг 7. Снять крышку вбок.

Снимаем крышку вбок

Блок питания обычно располагается в верхней части системного блока ПК.

Находим блок питания в верхней части системного блока ПК

Шаг 8. Отключить разъемы проводов блока питания от подключенных устройств внутри корпуса ПК, запоминая или записывая последовательность отключения.

Лучше начинать с более «близких» к пользователю устройств, переходя к «дальним» в процессе отключения.

Отключаем разъемы проводов блока питания от подключенных устройств внутри корпуса ПК

При отключении необходимо учитывать, что ряд разъемов имеют защелки с нажимными язычками.

При наличии защелки с нажимным язычком, нажимаем на язычок и аккуратно вынимаем из разъема

Шаг 9. После отключения блока питания открутить 4 крепежных винта в задней части системного блока ПК, чтобы снять его.

Откручиваем 4 крепежных винта в задней части системного блока ПК, чтобы снять его

Шаг 10. Аккуратно снять блок питания.

Аккуратно вынимаем блок питания из корпуса системного блока

На этом демонтаж блока питания завершен.

Распределение нагрузки на блок питания

Так как каждое выходное напряжение БП используется разной нагрузкой, в зависимости от конфигурации компьютера потребление тока в каждой ветви БП может изменяться.

Поэтому для каждого блока, кроме суммарной максимальной мощности, указывается и максимальное потребление тока для каждого выходного напряжения.

Используя в качестве примера приведенную выше фотографию, продемонстрируем принцип расчета применимости БП:

• Цепь 3,3В имеет максимально допустимый ток нагрузки 27А (89 Вт);
• Цепь 5В может отдавать ток до 26А (130 Вт);
• Цепь 12В рассчитана на ток до 18А (216 Вт).

Но, так как все эти цепи запитаны от обмоток общего трансформатора, их суммарное потребление ограничивается: если в теории максимальная нагрузка по напряжениям 3,3В и 5В может доходить до 219 Вт, она ограничена значением в 195 Вт. При максимальной теоретической токоотдаче всех трех цепей в 411 Вт реальная нагрузка ограничена цифрой в 280 Вт.

Таким образом, при добавлении нового «железа» в свой ПК нужно учитывать не только общее энергопотребление, но и баланс электрических цепей. Особенно часто замена блоков питания на более мощные требуется при установке высокопроизводительных видеокарт, значительно нагружающих цепь 12В, в то время как большую часть мощности ПК отбирают по низковольтным цепям – запас по высокому напряжению остается недостаточным.

Блок питания АТХ: описание, функции и особенности

Блок питания АТХ — правопреемник блока питания АТ. Он сам мощнее и функциональнее предыдущей версии, поэтому взаимозаменить две эти модели нет ни возможности, ни смысла (хотя бы потому, что АТ-вариант просто не работает с материнскими платами АТХ, если его предварительно не подготовить и не модифицировать).

Главные функции АТХ блока:

● Регулировка сетевого напряжения, которое он может изменять до нужного для работы компьютера значения;
● Стабилизация напряжения путем контроля помех, проходящих через его вход;
● Обеспечение компьютера нужным для функционирования количеством электрической энергии.

Контроль периферийных разъемов питания

Если нужна проверка отдельных разъемов, продолжают тестирование БП. Алгоритм проверки:

1. Выключают выключатель на панели БП и отключают его от розетки.
2. Подключают разъем гнезда тестера к соответствующему разъему SATA с 15-контактной модификацией Molex. Нельзя подключать более одного из этих периферийных разъемов одновременно, иначе можно повредить тестер.
3. Два разъема на материнской плате должны оставаться подключенными для этих тестов с другими разъемами.
4. Подключают источник, а затем включают кнопку на панели.
5. Индикаторы с маркировкой +12 В, + 3,3 В и +5 В соответствуют напряжением, подаваемым через подключенный периферийный разъем питания, и должны гореть должным образом. В противном случае требуется замена источника питания.
6. Разъем SATA обеспечивает +3,3 В постоянного тока. Можно увидеть напряжение, подаваемое различными разъемами, просмотрев таблицы выходных контактов разъемов ATX.
7. Повторить этот процесс для других разъемов питания по одному, кроме разъема на материнской плате, которые все время остаются подключенными к тестеру.
8. После завершения испытаний выключают подачу энергии, отсоединяют кабели тестера, а затем подключают внутренние устройства ПК к источнику.
9. После того как БП был протестирован или заменен на новый, можно снова включить ПК.

Запускаем блок питания без компьютера

Чтобы обойти схему с задействованием материнской платы, нам понадобится какая-нибудь металлическая скрепка или небольшой проводок с зачищенными концами. Может пригодится даже обычный технический пинцет.

• Возьмите основной коннектор БП, который подключается к материнке (обычно это коннектор АТХ с 24 контактами, редко с 20);
• Подключите один конец проводка (скобки) к 4 контакту (обычно к нему подключён зелёный провод от БП), а другой к 5 контакту (чёрный провод).

Зелёный контакт в схеме обычно изображается как «PS-ON» («Power Supply ON» – включение БП), а чёрный как «COM» («Common» — общий) или GND («Ground» — заземление);

Блок питания должен включиться, а его кулер – заработать.

Некоторые умельцы вместо такого проводка подключают полноценный переключатель.
