Самостоятельное подключение электроплиты к сети 220 в, 380 в

Устройство современной электроплиты (основные комплектующие)

Для этого годятся специальные трубки из стекловолокна, продающиеся в магазинах электротоваров.
Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки. В спиральных конфорках используются обычные ТЭНы открытого типа, как в электрочайнике.
Подключение варочной панели расписано тут.
Но потребует этот процесс максимума упорства. Электроплита — самый мощный бытовой электроприбор. Блинный вариант Такие изделия имеют сплошную поверхность, которая нагревается двумя или более нагревателями, закрепленными на металлической основе. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.
Видео: видео-инструкция по подключению электроплиты Подключение плиты в однофазной сети В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Корпуса электроплит заземляются. Александр Отличная консультация! Главное разобраться в вопросе и в случае трехфазного подключения четко определиться с нагрузками на каждую фазу.

Подпишитесь!

На ее работоспособность влияют следующие факторы: Высокая температура приводит к высыханию и повреждению изоляции; Коммутируемые органами управления токи приводят к износу и поломкам переключателей; Загрязнения от готовящейся пищи, попадающие внутрь плиты, при достаточном количестве могут привести к поломкам. Розетка и вилка должны быть рассчитаны на мощность минимум в 30 ватт.

Мультиметром проверьте наличие напряжения на фазных контактах розетки. Вилка и розетка тоже должны иметь по пять контактов. Но потребует этот процесс максимума упорства. Важную роль в эксплуатации духовки играет наличие или отсутствие встроенных способов ее очистки.

Практически все индукционные печи оборудованы дополнительным аварийным термодатчиком, следящим за температурой поверхности. Она обычно ставится в комплексе с другими видами ТЭНов и применяется для быстрого кипячения жидкости.
Ремонт электроплитки

Подключение электроплиты своими руками, схема подключения

В каждом доме на кухне есть плита. Это непременный атрибут, без которого очень сложно представить жизнь современного человека. Постепенно уходят в небытие газовые плиты – им на смену идут электроплиты. Если уметь обращаться с такой плитой, она может прослужить долгие годы. Но прежде чем приступить к ее эксплуатации, необходимо приобрести плиту, если ее еще нет, и внимательно изучить схему ее подключения, если вы хотите установить ее своими руками.

Прежде всего, купленную плиту следует распаковать и проверить, нет ли на ней механических повреждений. Если таковые имеются – нужно просить замену.

Существует три схемы подключения электроплиты: однофазная, двухфазная и трехфазная. У электроплиты есть клеммный разъем, который и помогает понять, какую фазу использовать. Однако в настоящее время большинство квартир оснащены однофазной электропроводкой, соответственно, и плиту надо подключать по однофазной схеме. Для этого необходимо установить перемычки в клеммной колодке. После чего можно к клеммной колодке подсоединить силовой кабель.

Далее необходимо подключить к силовой вилке кабель. Делать это нужно, если у вас уже есть розетка под электроплиту. Если она отсутствует, прежде всего розетку придется устанавливать.

О заземлении

Перед тем как подключить электрическую плиту, вы должны осознать, что этот прибор имеет большую мощность. Поэтому заземлять его надо в обязательном порядке.

Самый простой вариант – провести заземление через систему заземления частного дома. Конечно, если оно есть. Обычно заземлительный контур формируется на улице и вводится в распределительный щиток, где устанавливается болт. Именно к нему земля и присоединяется гайкой.

Система заземления в распределительном щитеИсточник legkovmeste.ru

Если заземления в доме нет, то его можно сделать. Это небольшая проблема, которая решается быстро. Для этого на улице около дома вбиваются три штыря, сделанные, к примеру, из стальной арматуры. Вместо них можно использовать любой металлопрофиль. Штыри вбиваются на глубину до 2 м по углам равностороннего треугольника и соединяются между собой той же арматурой или стальной полосой толщиною 3 мм и шириною 30 мм.

После чего треугольный контур соединяется с распределительным щитом той же полосой или проволокой катанкой диаметром 6 мм. В щите устанавливается болт, к которому и будут подводиться все заземляющие провода от бытовой техники. А может быть и от всех розеток.

Как правильно сделать заземляющий контур на улицеИсточник build-experts.ru

Существует вариант и без заземления. Для этого жёлто-зелёный кабель не подключают к контакту на плите. Его просто отгибают в сторону и изолируют. В таком случае к плите надо быть очень внимательным. К примеру:

1. Установку плиты надо провести так, чтобы человек, который её эксплуатирует, не смог бы одновременно одной рукой схватиться за металлическую поверхность плиты или её элементы, а другой за какой-нибудь токопроводящий элемент. Например, за раковину, кран, смеситель и прочее.
2. Около электроплиты надо положить коврик, который бы стал промежуточной прослойкой между человеком и полом. Идеально – если этот коврик будет диэлектрическим.
3. В распределительном щите автомат для плиты лучше заменить дифавтоматом с номиналом в 30 А.

Видео описание

В видео показано, как подключить электроплиту самостоятельно к трёхфазной питающей сети:

Нюансы подключения

Все, что было описано выше в плане подключения, это описание в общих чертах. Существует немало нюансов, которые могут стать причиной появления некоторых проблем. К примеру, проводка в доме была сделана алюминиевым проводом. Или та же сеть не предназначена для такого высокого потребления электроэнергии. Или автоматы в распределительном щите не предназначены для такой нагрузки.

Все эти мелочи решаемы. Но их придётся учитывать.

Видео описание

В видео показано, как заменить евровилку на вилку для электрической плиты:

Коротко о главном

Существует две схемы подключения электрической плиты: одно- или трёхфазное.

Электрическую плиту обязательно заземляют.

На питающий контур плиты обязательно устанавливается отдельный автомат и УЗО.

Соединение плиты можно проводить через розетку или клеммник. При этом розетка должна быть безопасного исполнения и выдерживать силу тока не меньше 32 А.

Если выбирать материал, то есть только один правильный ответ на вопрос, какой кабель нужен для подключения электроплиты – только медный сечением не менее 4 мм².

Подключаем электроплиту

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

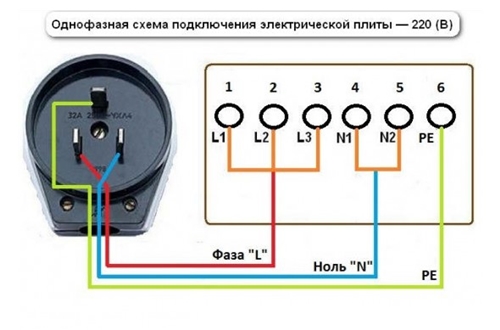

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты

При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Популярные схемы подключения для плит

Мечта 8

Это одна из наиболее популярных плит времен СССР. Неудивительно, что на кухне у большинства людей стоит именно эта печь.

У нее есть следующие ключевые узлы:

• ТЭН Е₁+Е₂,
• ТЭН Е₃-Е₅,
• S₁-S₄,
• F,
• Световые индикаторы.

Переключатель S₁ отвечает за регулирование степени нагрева. У него есть 4 разных позиции, и при помощи них можно убавлять или добавлять огонь, т.е. контролировать интенсивность. В первом положении они будут замкнуты. Когда это выполнено, то активируется ТЭН Е₃.

К слову, в этом случае ток пройдет такой маршрут:

• Начнется все с контакта ХР.
• После ток пойдет на F реле.
• Р_1-2.
• Е₄-Е₅ + Е₃.
• Р_2-3.

После этого пойдут такие промежуточные точки:

• F.
• Р_1-1.
• Е₃.
• Р_2-3.

Все будет замкнуто штекером под обозначением ХР, который расположен сверху. Во время активации каждой цепи в схеме подключения плиты запускается лишь ТЭН Е₃. Можно добиться увеличения мощности за счет уменьшения сопротивления. Главным достоинством данной схемы является подключение конфорки от электрической плиты  в том, что оно возможно при постоянном напряжении в сети, равном 220 В. Для S₁ выделена позиция 3, и тогда произойдет замыкание Р_1-1 и Р_2-2. Вслед за этим подключаются ТЭНы Е₄₊₅. Если же речь идет про S₄, то такой переключатель будет отвечать за работу лампы. На обычной схеме работы конфорок электрической плиты  она обозначается, как Н₃.

Электра 1002

Вторая из наиболее популярных плит в квартирах и домах используют электрическую плиту Электра 1002. По этой причине не будет лишним рассказать, как в ней подключать конфорки.

К счастью, это не представляет сложностей и с этой задачей справится даже новичок. Итак, у такой плиты есть 4 конфорки, а схема подключения для каждой из них индивидуальна. Первая пара нагревательных элементов имеет индекс Н₁ и Н₂. Их главное отличие – трубчатая структура. Третья конфорка Н₃ изготовлена из чугуна и достаточно больше – 20 см. Н₄ тоже изготовлена из чугуна, и имеет размер в 14.5 см.

За регулирование температур отвечают регуляторы Р, но у них отсутствуют ступени мощности. Такой недостаток можно с лихвой компенсировать тем фактом, что вместо них есть переключатели семиступенчатого типа П₃ и П₄. В свою же очередь, ПШ будут отвечать за духовку, и иметь сразу 3 позиции. За функцию блокировки отвечает переключатель типа П₅. Индикаторные лампы конфорок в электросхеме для плиты обозначены как Л₁-Л₄. Л₅ дает возможность подсвечивать духовку, а еще есть и Л₆. Его подключают, когда в шкафу температура соответствует заданному уровню.

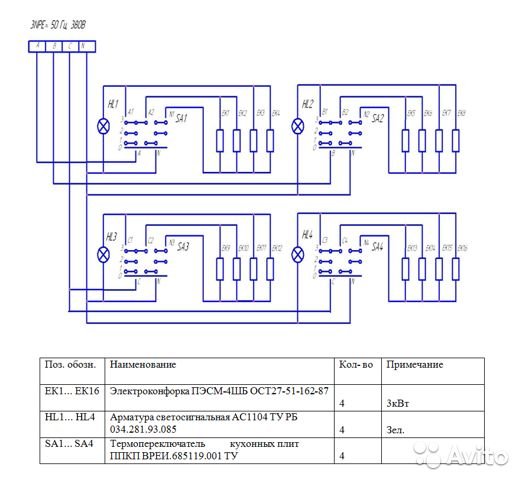

Другие схемы

Естественно, что схема подключения плиты Мечта и Электра были наиболее популярны в свое время, но на данный момент люди привыкли покупать уже новые бренды, другую продукцию и даже другие типы плит. А кто-то может быть даже помнит бренд «Лысьва», и хотя такие плиты на данный момент мало кто решается купить, при многообразии более красиво и респектабельной техники, но круг потребителей компании достаточно большой. Ниже вы найдете множество схем подключений для остальных популярных брендов.

При помощи этих схем подключения вы сможете выполнить все работы самостоятельно, но для того, чтобы все было качественно, не помешают минимальные знания о работе электрических сетей и приборов.

Электроконфорки

Два вышеуказанных защитных устройства можно заменить одним — дифференциальным автоматом. Схема и способы подключения Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка А. Обычно они расположены в отдельном «кармашке», там же где и клеммы.
Зачастую эти проблемы становятся непреодолимыми. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш.
Далее согласно п. Лучше всего для этой цели подойдёт кембрик.
Для духового шкафа также есть своя лампа, которая обозначена цифрой 5.
После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода фаза и ноль.
Также в наличии HL3. Также снимается фиксирующая планка, придерживающая кабель.
Естественно, цепь, через которую проходит ток, меняется.
Замена конфорки на электроплите, легко и просто…

Устраняем неполадки

Ниже приведены распространенные поломки электрических плит. Некоторые из них можно устранить самостоятельно, другие требуют профессиональной диагностики и ремонта.

Неработающая конфорка

Если у вас плита с конфорками, то, чтобы поменять их, действовать надо по такой методике.

Откручиваем гайку и убираем заземление.
Под ним может быть кольцо или скоба, прижимающая деталь к основанию.
Конфорка крепится резьбовым соединением или просто вставляется в специальное отверстие

При первом варианте смазываем резьбу маслом и осторожно пытаемся выкрутить ее из корпуса, во втором случае — поддеваем отверткой и вынимаем.
Если модель старого образца, то перегоревшие конфорки лучше сразу заменить современными и экономичными образцами, подходящими по габаритам. Если конфорки в исправном состоянии, то причина отказа находится в блоке управления — через механические регуляторы проходит ток большой величины, и на нежных контактах могут образоваться нагары, которые зачищаются мелкой наждачной бумагой.

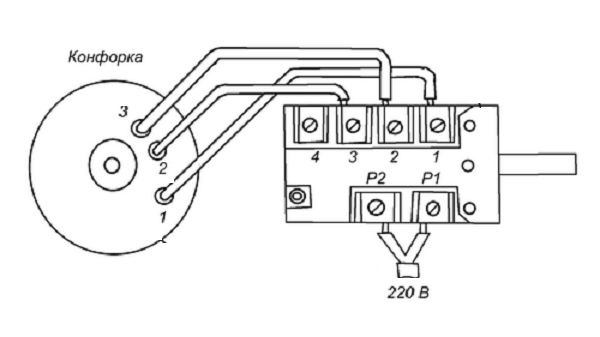

Переключатель нагрева

Здесь приведена пошаговая инструкция, как отремонтировать или заменить переключатель у электрических плит.

1. Если при проворачивании регулятора нет щелчков, то это говорит о том, что он неисправен.
2. Существует оригинальная проверка его состояния: ставим регулятор в среднее положение, подаем напряжение на плиту, автоматика защиты должна срабатывать — включаться и выключаться через 30 сек.
3. Перед снятием ручек необходимо изучить инструкцию — на некоторых моделях они не разбираются (Gefest, Kaiser).
4. Вначале снимаются регулирующие ручки снаружи, затем откручиваем переднюю панель.
5. Под ней установлена планка, которую необходимо снять, чтобы добраться до сломанного регулятора.

Электронный блок управления

Если неслышно щелчка при включении реле, то необходимо проверить наличие сигнала — при его отсутствии причина кроется в самом микропроцессоре или каскаде на выходе. Чтобы отремонтировать электронный блок, надо иметь принципиальную схему и разбираться в сложностях радиотехники. Если нет знаний и навыков, то лучше обратиться к специалистам — иначе придется покупать новую электрическую плиту.

Регулятор мощности

Иногда происходит поломка такого регулятора, которому можно найти идентичную замену. Умудренные опытом мастера советуют устанавливать симисторный тип такого устройства, только надо брать с запасом по мощности и силе тока. В некоторых моделях он устанавливается на одной плате вместе с радиатором. Когда конфорка плиты работает на максимуме, а регулировку нагрева изменить невозможно, то это говорит о том, что именно регулятор вышел из строя по неизвестной причине — его срочно надо заменить.

Каждый пользователь должен понимать, что современные бытовые приборы напичканы электроникой, каждая модель имеет свой, отличный от других нюанс изготовления и управления — механический или электронный. Постороннее вмешательство без особых знаний и навыков может негативно воздействовать на нежную начинку электрических плит.

Если у вас стоит простая плита с конфорками на эмалированной варочной поверхности, то отремонтировать ее можно своими силами, предварительно посмотрев видео:

Подключение менее мощной электроплиты

Электроплиту, модель которой указана далее на изображении, подключаем к сети 220 В.

Мануал плиты

В поставке этой модели кабель для электроплиты не предусмотрен. Поэтому при покупке рекомендуется задать вопрос о шнуре продавцу, если он сам не комментирует эту опцию. Если выбранная электроплита поставляется без шнура, лучше сразу купить кабель для подключения электроплиты, основываясь на данных таблицы, приведенной выше. Напоминаем, какой кабель нужен для присоединения к сети 220 В. Он должен содержать три жилы, одна из которых, с желто-зеленой окраской, предназначена для заземления.

Эта модель потребляет примерно 4 кВт электрической мощности. Кабель для нее показан на изображениях далее.

Провод
Сетевой кабель 4 кВт

Чтобы кабель располагался ближе к стене и не мешал, рекомендуем использовать угловую вилку.

Угловая электрическая вилка

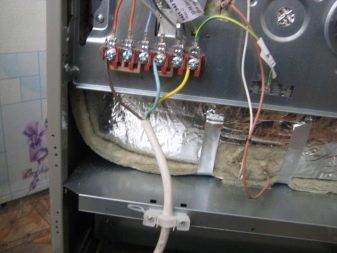

Перед тем как подключить электроплиту, снимается задняя крышка. Под крышкой расположена монтажная колодка, которая применяется во всех электроплитах.

Клеммная колодка

Крайняя правая клемма предназначена для заземления. Это видно по цвету изоляции присоединенных проводов. Остальные клеммы пронумерованы, для того чтобы можно было выполнить соединения в зависимости от разновидности электросети. Для этого на задней крышке приклеен шильдик с изображениями соединений для каждой из сетей.

Шильдик

На изображении видны соседние клеммы, которые соединены между собой. Для этих соединений используются перемычки, которые должны быть в комплекте поставки. Обычно они все вместе установлены в клеммной колодке. Их нужно снять и смонтировать в соответствии с выбранным соединением применительно к имеющейся электросети. Для установки немного откручиваются винты клемм так, чтобы перемычка вошла под шляпку винта. И после размещения перемычки винт закручивается до упора.

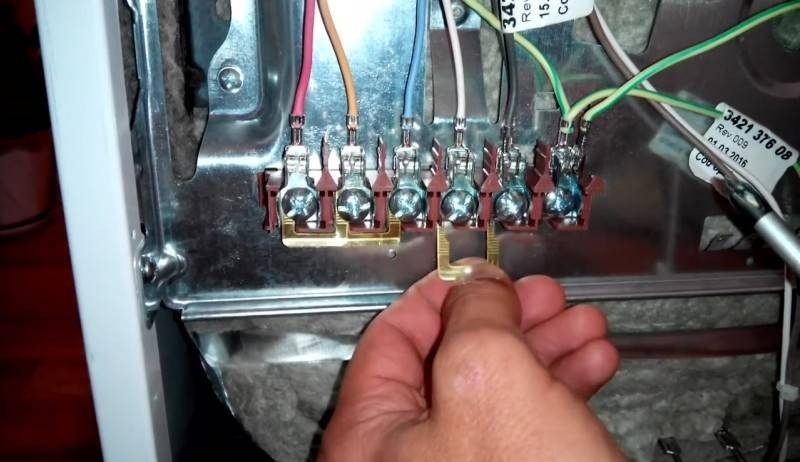

Монтажные перемычки
Инсталляция перемычек

Жилы соединительного шнура присоединяются к клеммам колодки способом, зависящим от мощности электроприбора. В данном случае на колодке предусмотрены разъемы. Их ответные части были куплены и присоединены к жилам шнура. Если бы мощность электрической плиты была больше, то для соединения жил следовало бы применить зажим винтами.

Разъемы

В соответствии со схемой для электрической однофазной сети присоединяем к клеммам разъемы шнура. Цвета соблюдаем в соответствии с проводами, подключенными к клеммной колодке.

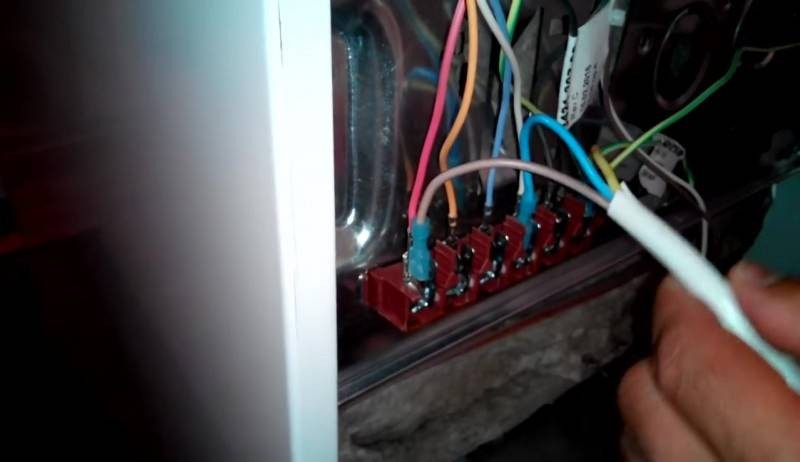

Присоединение сетевого шнура

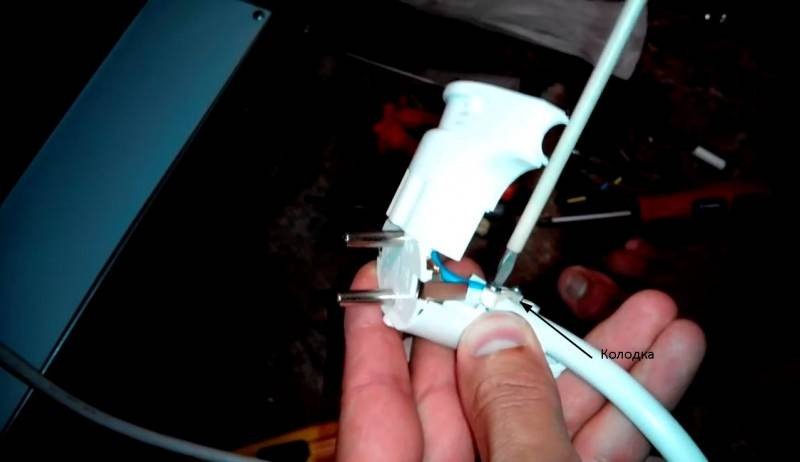

Затем зажимаем сетевой шнур колодкой, расположенной на корпусе. Усилие, приложенное к шнуру, не должно воздействовать на клеммы. Колодка, таким образом, их предохраняет.

Колодка

Затем устанавливаем заднюю крышку на плиту. После этого остается присоединить шнур к электрической вилке. Розетку установили до приобретения электроплитки. Она присоединена к заземлению, а также к фазному и нулевому проводу. Поэтому после этой последней операции плиту можно поставить на подготовленное место и начинать пользоваться ею.

Плита с надетой задней крышкой

Монтируя вилку, надо сначала отмерить удаляемую часть изоляции. Зачищенная жила должна охватывать стержень винта. Необходимо получить максимальный по площади контакт с каждой клеммой вилки. Кабель обязательно зажимается колодкой, расположенной внутри корпуса вилки.

Монтаж вилки

Дополнительные советы

До того как приступить к замене элемента на плите, необходимо убедиться, действительно ли он вышел из строя. Обычной прозвонкой этого сделать практически невозможно, т. к. ТЭН имеет свое сопротивление. Именно сопротивление и необходимо проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить два щупа мультиметра на контактах нагревателя и переключиться в режим измерения сопротивления. По окончании процесса необходимо свериться с эталонным значением.

Обратите внимание! Замер сопротивления необходимо производить на демонтированном нагревателе, в противном случае будет выведено значение всей системы. Во время монтажа будьте внимательны на местах соединения

Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме

Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме.

Требования к электропроводке

Первое, что следует помнить до начала проведения вообще каких-либо работ – необходимо отключить подачу электропитания в помещение, где будет устанавливаться плита. Современные варианты электрических плит чаще всего реализуются без проводов. Объяснить это можно не жадностью производителей, а тем, что в соответствии с правилами техники безопасности подключение электроплиты в квартире должно осуществляться при помощи такой вещи, как хорошая клеммная колодка, розетка применяться не должна. То есть здесь должен использоваться безрозеточный метод подключения. Такое решение дает возможность увеличить длину кабеля питания, а кроме автомата для решений помощнее можно установить плавкую вставку.

Можно, конечно, применять и подключение с применением розетки. Но тогда следует позаботиться о том, чтобы устройство было рассчитано на 32-амперный ток. Потребление у электроплит довольно большое, по причине чего обычная бытовая розетка на 220 Вольт просто не справится с такой нагрузкой. В общем, если подытожить вышесказанное, то мы получаем перечень требований, которым должна соответствовать электропроводка:

• для подключения устройства следует использовать 3-жильный провод из меди с сечением 4-6 квадратных миллиметров в зависимости от кабельной длины;
• должен быть осуществлен монтаж УЗО;
• саму плиту следует заземлить доступным методом;
• в электрическом щитке должен быть установлен отдельный автомат.

Установка новых конфорок

Чаще всего список инструментов для работы невелик:

• плоская, шестигранная и фигурная отвёртки;
• кусачки и пассатижи;
• мультиметр;
• паяльник.
• пинцет (когда намечается мелкая работа).

Расходные материалы:

• припой и канифоль для паяльных работ;
• изолента (желательно негорючая).

Кроме этого, конечно же, приобретите ТЭН, максимально похожий на тот, который только что сгорел. То же самое относится к выключателям или переключателям. А вот при неработоспособности устройства электронного управления лучше всего обратиться в сервис-центр, так как вы вряд ли захотите в следующий раз приобретать две варочные панели, запчасти одной из которых пригодились бы при выходе из строя другой.

Не работает плита – с чего начать? Инструкция

Сначала проверяем напряжение питающей сети
. Начинать нужно с розетки: однофазной или трехфазной, к которой подключена плита. При питании от трех фаз измеряется напряжение между всеми фазами и нулевым рабочим проводником (должно быть 220 В), а также между всеми фазами (должно быть 380 В). При однофазном питании производим одно измерение – между фазой и нулем.

Если розетка исправна, проводим те же измерения на вводном клеммнике электроплиты. Если на нем будет чего-то не хватать, то виноват кабель электропитания.

Корпуса электроплит заземляются
. Но если по каким-то причинам заземление отсутствует, то при поломках плит нужно сразу проверить, не появилась ли на корпусе «фаза». Для этого используется однополюсный индикатор напряжения. Так как корпус окрашен, делать это желательно на шляпках болтов и на конфорках, включив их предварительно в работу

Если «фаза» обнаружена, то продолжать ремонт надо с осторожностью

Если плита заземленная «бьется» током, то придется поискать две причины: сначала – куда пропала связь с контуром заземления, а затем – в каком месте электроплиты утечка.

В случае, если питающее напряжение в норме, потребуется определить масштабы поломки
. Если не работает отдельный элемент (конфорка, духовой шкаф), то искать неисправность нужно в ее цепи. Если не работает вся плита или часть конфорок – потребуется проверка общих цепей питания. При наличии нескольких режимов работы конфорок и духового шкафа нужно заранее выяснить, все ли они включаются. Для этого потребуется время, так как конфорки придется по нескольку раз нагревать и остужать.

Отсутствие индикации работы конфорки не всегда означает, что она неисправна. Возможно, не горит индикаторная лампа.

Итак, район поиска сужен до минимума. Обесточиваем плиту, вынув вилку питания из розетки, и разбираем ее. У переносных плит для этого удаляем крышку внизу, у стационарных – откручиваем пару винтов и поднимаем верхнюю крышку.

Делаем внешний осмотр

Обращаем внимание на надежность крепления разъемных электрических соединений, состояние изоляции проводов, наличие запахов горелой изоляции и состояние поверхностей коммутационных элементов. Часть неисправностей определяется как раз таким образом

Если это не помогло – читаем дальше.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Распространенные модели В своей задумке нагревательные элементы для старых плиток не должны ломаться, но это все равно происходит.
Три фазы Этот вариант предназначен для частного дома, в квартире такая схема применяется редко.
Поиск неисправности.
Это делается с помощью электротестера. Нельзя использовать алюминиевую фольгу — она слишком сильно греется под воздействием индукционных токов и может спровоцировать возгорание.
Конфорки могут иметь другой тип, но нам важна техническая сторона. Электрическая схема.

Нижние клеммы используются для соединения с автоматом и выводятся на ноль. Юрий Есть еще люди! Сковорода, покрытая снизу слоем нагара после газовой печи, при использовании на индукционной конфорке начинает издавать неприятные запахи, звуки и даже пускает дым, ведь теперь температура растет не снаружи, а изнутри.

Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Если индукционных конфорок несколько, они могут работать как одна, вместе прогревая большую сковороду или целый противень, причем температура распределяется по днищу емкости равномерно.

Это явление токи, наведенные магнитным полем в материале, попавшем в зону действия магнитного поля , называется электромагнитной индукцией эффект открыл британский ученый Майкл Фарадей в году. При этом токовый номинал розетки должен составлять А. Тогда вихревые токи, испытывая большое сопротивление, вызывают нагрев посуды, а от повышенной температуры сопротивление возрастает еще больше. Ремонт электроплиты Мечта На днях, мне пришлось столкнуться с ремонтом электрической плиты Мечта, точнее сказать с ремонтом духовки данного изделия.
