Диод 1n4007: технические характеристики, аналоги, маркировка

Datasheets

Datasheet

PDF, 99 Кб

Выписка из документа

1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007 Axial Lead Standard Recovery RectifiersThis data sheet provides information on subminiature size, axial lead mounted rectifiers for general-purpose low-power applications.Features http://onsemi.com Shipped in Plastic Bags, 1000 per bag Available Tape and Reeled, 5000 per reel, by adding a «RL» suffix to the part number Available in Fan-Fold Packaging, 3000 per box, by adding a «FF» suffix to the part number Pb-Free Packages are Available LEAD MOUNTED RECTIFIERS 50-1000 VOLTS DIFFUSED JUNCTION Mechanical Characteristics Case: Epoxy, Molded Weight: 0.4 gram (approximately) Finish: All External Surfaces Corrosion Resistant and Terminal Lead and Mounting Surface Temperature for Soldering Purposes: 260°C Max. for 10 Seconds, 1/16 in. from case Polarity: Cathode Indicated by Polarity Band Leads are Readily Solderable CASE 59-10 AXIAL LEAD PLASTIC MARKING DIAGRAM A 1N400x YYWWG G A = Assembly Location 1N400x = Device Number x = 1, 2, 3, 4, 5, 6 or 7 YY = Year WW = Work Week G = Pb-Free Package (Note: Microdot may be in either location) ORDERING INFORMATIONSee detailed ordering and shipping information on page 5 of this data sheet. *For additional information on our Pb-Free strategy and soldering details, please download the ON Semiconductor Soldering and Mounting Techniques Reference Manual, SOLDERRM/D. Semiconductor Components Industries, LLC, 2012 October, 2012 -Rev. 13 1 Publication Order Number: 1N4001/D 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007MAXIMUM RATINGSRating Peak Repetitive Reverse Voltage Working Peak Reverse Voltage DC Blocking Voltage Non-Repetitive Peak Reverse Voltage (halfwave, single phase, 60 Hz) RMS Reverse Voltage Average Rectified Forward Current (single phase, resistive load, 60 Hz, TA = 75°C) Non-Repetitive Peak Surge Current (surge applied at rated load conditions) Operating and Storage Junction Temperature Range Symbol VRRM VRWM VR VRSM VR(RMS) IO 1N4001 50 1N4002 100 1N4003 200 1N4004 400 1N4005 600 1N4006 800 1N4007 1000 Unit V 60 35 120 70 240 140 480 280 1.0 720 420 1000 560 1200 700 V V A IFSM TJ Tstg 30 (for 1 cycle) -65 to +175 A °C Stresses exceeding Maximum Ratings may damage the device. Maximum Ratings are stress ratings only. Functional operation above the Recommended Operating Conditions is not implied. Extended exposure to stresses above the Recommended Operating Conditions may affect device reliability. Indicates JEDEC Registered Data THERMAL CHARACTERISTICSRating Maximum Thermal Resistance, Junction-to-Ambient Symbol RqJA Max Note 1 Unit °C/W EL …

Описание и применение диода 1n4007

В даташите этого элемента указано, что он является выпрямительным маломощным кремниевым диодом, который производится в корпусе из негорючего пластика (тип D0-41). Конструкция, цоколевка и типовые размеры устройства приведены ниже.

Конструкция полупроводникового элемента

Допустимые отклонения в размерах приведены в таблице:

Эти полупроводники также выпускаются в стандартном smd-корпусе (тип  D0-214), что делает возможным их использование в миниатюрных электронных устройствах.

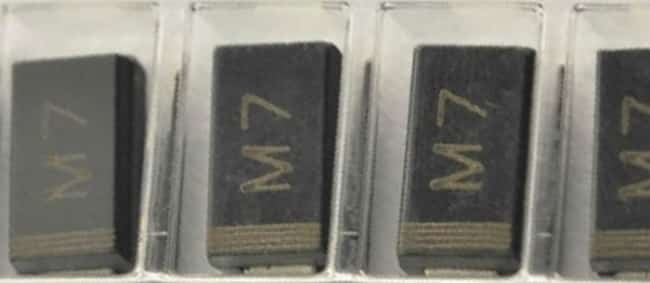

1N4007 (M7) в SMD исполнении (катод отмечен полоской на корпусе)

Типовые размеры в миллиметрах для элементов SMD исполнения приведены ниже.

Размеры корпуса D0-214

Основное назначение устройства – преобразование переменного напряжение с рабочей частотой не более 70 Гц. Данный вид кремневых полупроводниковых элементов применяется в цепях и блоках питания различных электронных приборов малой и средней мощности.

Технические характеристики

Рассмотрим основные технические параметры диода UF4007. Обычно они разделены в даташит в таблицах абсолютных (предельных значений) и электрических характеристик. Стоит учитывать, что реальные величины примерно на 20% будут меньше от заявленных производителем.

Предельно допустимые и электрические параметры

Предельно допустимые эксплуатационные значения для UF4007 (при Т_А = +25 oC и однофазного полуволнового сигнала 60 Гц):

максимальное напряжение:

• пиковое импульсное (V_RRM) 1000 В;
• среднеквадратичное (V_RRS)700 В;
• постоянное запирающее (V_DC) 1000 В;

максимальный ток:

• средний прямой I_F(AV) 1 А;
• импульсный (I_FSM) 30 А (на номинальную нагрузку в течении 8.3 сек.);
• обратный (I_R) 5 мкА.
• падение напряжения в открытом состоянии (V_F ), при I_F = 1 А до 1.7 В;
• время обратного восстановления (T_rr) 75 нс (при I_F = 0.5 А, I_R = 1.0 А, I_rr=0.25 А);
• емкость p-n-перехода (C_j) 50 пФ (при 4 В, 1 МГц);
• термическое сопротивление: кристалл-воздух (R_θJA) 50.0 oC/Вт; кристалл-корпус (R_θJL) 30.0 oC/Вт;
• рабочие температуры от -65 до +150 oC.

Это максимальные возможности данного диода, при превышении которых он скорее всего выйдет из строя. В реальной жизни стоит придерживается значений меньших на 20-30%, а для ёмкостных нагрузок еще на 20%.

Для стабильной работы UF4007 необходимо обеспечить температуру окружающего воздуха не более +75 oC. При дальнейшем нагреве корпуса способность прогонять через себя прямой ток у устройства значительно ухудшается и падает практически до 0 А при +150 oC.

Аналоги

Полными по параметрам аналогами у UF4007 является следующие: MUR190E (Motorolla), STTH110 (ST Microelectronics). К сожалению их в трудно найти в продаже настоящее время. Поэтому в качестве замены можно предложить ближайшие по характеристикам: MUR1100E (ON Semiconductor), UF1010, UF1007 (Diodes). Перед этим необходимо ознакомиться с datasheet данных устройств и сравните их.

В большинстве случаев возможна замена на диод 1N4007, при этом стоит учитывать, что он считается более медленным и подходит только для очень низких частот.

Использовать

Первым коммерческим продуктом, в котором использовался микропроцессор, был калькулятор Busicom 141-PF. 4004 также использовался в первой игре в пинбол, управляемой микропроцессором , прототипе, произведенной Dave Nutting Associates для Bally в 1974 году.

По словам Ника Треденника , разработчика микропроцессоров и свидетеля-эксперта по делу о патенте Boone / Hyatt:

Популярный миф гласит, что Pioneer 10 , первый космический корабль, покинувший солнечную систему, использовал микропроцессор Intel 4004. По словам доктора Ларри Лашера из Исследовательского центра Эймса , команда Pioneer действительно оценивала 4004, но решила, что в то время он был слишком новым, чтобы включать его в какой-либо из проектов Pioneer. Этот миф повторил сам Федерико Фаггин на лекции для Музея компьютерной истории в 2006 году.

Сомнения разработчиков

По словам Стэна Мазора, он и Тед Хофф полагали, что Intel 4004 был слишком агрессивным. Они не были уверены, что его можно сделать, поэтому начали с другого чипа, названного 4005. Это был совместный проект с MIL, который был партнером Intel в Канаде. Они определили намного более простую архитектуру, чем 4004. Канадская компания должна была разработать чип, а Intel – предоставить память. Оказалось, что она не смогла сделать 4005.

Хофф и Мазор в 1994 г. не были уверены в возможности реализации 4004. Вот почему через несколько месяцев после того, как Фаджин присоединился к Intel, они создали более простую архитектуру 4005 и отдали в канадскую компанию MIL для разработки. Но инженерам MIL микропроцессор сделать не удалось. Стало понятно, что даже создание простого чипа было далеко от рутинной работы. Кроме того, Хофф и Мазор сомневались, что 4004 может пригодиться для приложений, отличных от калькуляторов, кассовых аппаратов и т.п. Они думали, что только 1201, а позже и 8008 будут иметь достаточно универсальную архитектуру, чтобы использоваться в различных приложениях. После завершения проекта 4004 Фаджин продемонстрировал, что микропроцессор может применяться в различных системах управления и призвал руководство вывести Intel 4004 на рынок.

Аналоги

Не следует забывать, что предложенный элемент IN4007 предстает лишь одним из поверенных довольно огромного семейства устройств такого класса. Помимо этой модели, имеются и иные, наименования которых модифицируются от модели IN4001 до IN4006. Какие ещё модификации присутствуют в представленном диапазоне можно и без труда догадаться, так как во всей этой серии меняется исключительно — завершающий индекс.

По нему, между прочим, можно узнать все о самом устройстве. Оказывается, чем меньше заключительный индекс в названии диода, тем мельче полупроводниковый элемент, применяемый в конструкции. В частности, представители этого семейства конструкций, в процессе их работы продемонстрировали любопытное свойство — это менять свою ёмкость.

Этот показатель непосредственно находится в зависимости от величины возвратного напряжения, которое было приложено к устройству. Отталкиваясь из этой занятной особенности, эксперты пришли к заключению, что представленные элементы можно приспособлять в качестве временных заменителей варикапов.

Между прочим, IN4007 может быть применен и в качестве эрзаца всех предшествующих устройств (девайсов) данной серии. Так как является самым мощным из них, что можно узнать по самому последнему индексу. Поэтому, за неимением диодов этой серии, но с иным индексом, можно без проблем выйти из такой сложной, сменив их диодом IN4007, который является в наибольшей степени универсальным.

1n4007 по даташиту — прежде всего низкое падение напряжения в прямом направлении и высокая пропускная способность.

Можно вспомнить и об аналогах, которые имеются на рынке и готовы заменить данный элемент в случае необходимости. Если юзеру далеки все заграничные конструкции и сердцем он с отечественным производителем, то у него есть основание для радости, поскольку имеется российский аналог диоду выпрямительному IN4007, который всецело отвечает ему, по всем данным — модель КД258Д. Кстати, зарубежному она ничем не уступает, поэтому в случае покупки, юзер не рискует потерять в производительности:

1. Diotec Semiconductor — модели IN3549, IN2070 и 10D4;
2. Thomson — BYW27-1000, BY156;
3. Philips — BYW43;
4. Motorola — HEPR0056RT.

Здесь необходимо выделить и тот факт, что здесь далеко не все распространенные аналоги разбираемого устройства, но они уж определенно являются самыми известными.

Создание нового дизайна и макета

Тэд Хофф не был конструктором МОП-схем. Его роль заключалась в создании архитектуры и в дальнейшей поддержке продуктов. После определения набора команд проект был передан команде МОП-разработчиков, возглавляемой Федерико Фаджином. Работы велись очень быстро, и примерно за 9 месяцев были созданы 3 основных чипа. Последним из них в январе 1971 года появился микропроцессор Intel 4004.

По словам Стэна Мазора, заслуга Фаджина состояла в том то, что он осуществил инженерный дизайн, а Хоффа – в создании оригинальной концепции и архитектуры. Сам Мазор являлся своего рода посредником, который помогал, как мог, и делал то, что мог.

Федерико Фаджин разработал методологию проектирования МОП-структур с кремниевым затвором, используемых в произвольных логических схемах. Эта было необходимо, поскольку новая технология требовала другого дизайна, и особенно макета.

По словам Фаджина, он решил, что вместо того, чтобы отдельно проектировать логику, а затем схему, следует делать их вместе на одном листе. При этом необходимо учитывать расположение, насколько это возможно, чтобы проводники и транзисторы располагались как можно ближе к окончательной компоновке. Очевидно, для этого нужно было предварительно провести общее планирование чипа, чтобы знать размещение различных блоков. Именно тогда он и ​​уточнил методологию создания такого типа схем.

Проектирование нового процессора Intel и руководство проектом MCS-4 с начала разработки до производства мог осилить только тот, кто был способен внедрять инновации в технологию процесса, макетирование микросхем, схемотехнику, логический дизайн и компьютерную архитектуру. Фаджин приобрел такие навыки и знания через свое образование и опыт работы до того, как он присоединился к Intel. После окончания технического вуза в Виченце (Италия) он участвовал в разработке и создании небольшого транзисторного экспериментального компьютера с памятью на магнитных сердечниках в компании Olivetti в Борголомбардо (Италия) в возрасте 19 лет. Затем он с отличием окончил Университет Падуи и занялся разработкой технологии МОП, создав 2 коммерческие микросхемы, когда работал в SGS-Fairchild (теперь ST Micro). В 1968 г. он был направлен в Fairchild Semiconductor R&D в Пало-Альто (Калифорния), где создал технологию МОП с кремниевым затвором и др.

Технические характеристики

Ознакомимся с основными параметрами 1n4004. Данный диод разработан специально для выпрямления переменного напряжения частотой до 60 Гц. Информация в даташит указана для температуры окружающей среды не более 25 ОС.

Максимальные значения для 1n4004:

• пиковое обратное импульсное напряжение (V _RRM) и запирающее (V _DC) до 400 В;
• среднеквадратичное (V _RMS) до 280 В;
• максимальный прямой выпрямленный ток (I _O) — до 1 А;
• диапазон рабочих температур кристалла (T _J) от — 65 до + 150ОС.

Данные величины указаны для резистивной и индуктивной нагрузок, для ёмкостных они должны быть меньше на 20%. Для стабильной работы диода необходимо выдерживать 30% запас по всем параметрам, даже кратковременное их превышение  может привести к повреждению устройства.

Электрические характеристики

1n4004 позиционируется, как устройство с низким падением напряжения (V_F) не более 1.1 В, при токе (I _O) в 1А, способное выдерживать высокие перегрузки. Например, возможное значение мгновенного импульсного тока (I _FSM) достигает 30 А, при тестировании по европейскому стандарту JEDEC. Значение типовой электрической ёмкости (C _J) не превышает 15 пФ, при частоте сигнала в 1 МГц сV _DC до 4 В. На практике их не рекомендуется применять в высокочастотных цепях.

Температура кристалла у более новых версий диода может достигать + 175ОС. При этом стоит учитывать, что его характеристики значительно падают уже превышении +75ОС, а ток утечки в 5 мкА может вырастать до критических 50 мкА. Эта особенность характерна для всей линейки 1n400x, она обычно указывается производителями в самом начале даташит.

Маркировка

Маркировка 1n4004  соответствует американскому стандарту EIA370 (JEDEC). Первые символы «1N» обозначают диод, а последующие цифры его порядковый номер в серии. На внешней стороне SMD-упаковок нанесено «M4».

Аналоги

1n4004 достаточно распространенный, поэтому аналог искать ему считается нецелесообразным. При этом устройств, полностью совпадающих с ним по параметрам, не так уж и много. В большинстве случаев в качестве замены рекомендуют использовать более мощные диоды из той же серии: 1n4005, 1n4006, 1n4007.

Полным российским аналогом считается устройство саранского завода точный приборов — КД243Г. Его более мощные версии КД243В (Е,Ж) также можно рассмотреть в качестве альтернативы. К сожалению, они менее популярны и поэтому на порядок дороже серии 1n400x.

Маркировка диода in4007

Начнем с расшифровки для деталей в корпусе DO-41. Варианты нанесенных на него обозначений приводятся на рисунке.

Значимые элементы маркировки

Расшифровка:

1. Наименование модели серии 1N4001-4007.
2. Графический или буквенный или буквенно-цифровой код производителя радиодетали.
3. Дата производства в формате месяц/год (приводится последние две цифры).

Поскольку SMD корпус имеет небольшой размер, то если нанести на него полное наименование модели, распознать надпись невооруженным глазом будет затруднительно. Поэтому название кодируется в соответствии с таблицей.

Таблица маркировки для smd-диодов серии 1N400x.

Специализированные микросхемы серии 4xxx

Изначально чип 4004 поставлялся с тремя специализированными микросхемами: ROM, RAM и расширителем ввода-вывода. И хотя у этих микросхем была своя система обозначений (серии 1xxx, 2xxx и 3xxx), они получили второе наименование в категории 4xxx, которое стало обозначаться рядом с их обычной нумерацией:

• 4001 — 256-байтовое масочное ПЗУ (256 8-битовых программных инструкций), и один встроенный 4-битный порт ввода-вывода.
• 4002 — 40-байтовое ОЗУ (80 4-битных ячеек), и один встроенный 4-битный выходной порт; RAM в чипе организована в 4 «регистра» из двадцати 4-битных ячеек:
  • 16 ячеек данных (в оригинальном калькуляторе использовались для цифр мантиссы)
  • 4 ячейки состояния (в оригинальном калькуляторе использовались для цифр экспоненты и знаков)
• 4003 — 10-битный расширитель ввода-вывода (англ.)русск. (сдвиговый регистр, преобразующий последовательный код в параллельный)

Вместе с выпуском появились новые микросхемы, также совместимые с 4004:

4308 — 1024-байтовое масочное ПЗУ (1024 8-битовых программных инструкций), и четыре встроенных 4-битных порта ввода-вывода. Полная замена для четырёх схем 4001.

4008, 4009 — комплект для подключения стандартных чипов памяти (ПЗУ, ППЗУ, ОЗУ) и портов ввода-вывода. Позволяет подключить до 16 разных устройств памяти в формате 8 бит адреса, 8 бит данных. Для записи в ОЗУ используется ранее недокументированная команда WPM (Write Program Memory). Также поддерживается до 16 четырёхбитных портов ввода и до 16 четырёхбитных портов вывода. Intel рекомендует совместно использовать чипы: 4316 (2048 байт масочное ПЗУ), 4702А (256 байт ППЗУ/EPROM), 4101 (256 байт статичекое ОЗУ).

• 4289 — схема для подключения стандартных чипов памяти и портов ввода-вывода. Более поздняя замена 4008/4009 в одном корпусе.
• 4207, 4209, 4211 — порты GPIO (4 порта по 4 бит). Схемы имеют адрес 3 в области программ, поэтому не могут использоваться совместно с 4008/4009/4289, а схемы 4001/4308 не должны занимать адрес 3. Можно использовать одновременно до восьми схем, используя для выбора линии CM-RAM.
  • 4207 — 8 бит синхронного вывода данных, 4 выходных бита управления, 4 входных бита управления.
  • 4209 — 8 бит синхронного ввода данных, 4 выходных бита управления, 4 входных бита управления.
  • 4211 — 8 бит синхронного вывода данных, 8 бит синхронного ввода данных.
• 4265 — 4 универсальных четырёхбитных порта ввода/вывода. Программно поддерживаются 14 режимов. Полностью замещает один из банков ОЗУ 4002.
• 4269 — программируемый контроллер клавиатуры и дисплея. Производит циклическое сканирование двух клавиатурных матриц 8*8 (128 клавиш) и циклический вывод 2*16*4 бит данных для управления дисплеем. Полностью замещает один из банков ОЗУ 4002.
• 4201 — тактовый генератор, схема формирования сигналов RESET и STOP/ACK (не используется в 4004).

Замечание: микросхемы ПЗУ 4001/4308 не могли использоваться в системе совместно с контроллером стандартной памяти 4008/4009/4289. Они использовались в разных конфигурациях систем — мини и макси.

Семейство 400x также именовали как MCS-4 (Micro Computer Set 4-bit).

Также фирма Intel продавала Intellec-4 (большие синие коробки) — систему разработки и тестирования программ для 4004. Фактически это была одна из первых микро-ЭВМ, собранная на основе серии 4xxx (чипы 4004, 4201, четыре чипа 4001 и два 4002). Лишь высокая цена (5 тыс. дол.) не позволяла считать её персональным компьютером.

Технические характеристики

Два DIP C4004, один из которых открыт, чтобы показать матрицу.

Архитектурная блок-схема Intel 4004

Intel 4004 DIP чип разводка

• Максимальная тактовая частота 740  кГц . 4004 имел этот максимальный тактовый рейтинг при первом выпуске 1971 года.
• Время цикла команд: минимум 10,8 мкс (8 тактов / машинный цикл)
• Время выполнения команды 1 или 2 машинных цикла (10,8 или 21,6 мкс), от 46250 до 92500 команд в секунду.
• Раздельное хранилище программ и данных. Однако, в отличие от архитектурных проектов Гарварда , в которых используются отдельные шины , 4004, с его необходимостью вести обратный отсчет выводов, использует одну мультиплексированную 4-битную шину для передачи:

  • 12-битные адреса
  • 8-битные инструкции
  • 4-битные

  слова данных


Возможность напрямую адресовать 5120 бит (эквивалент 640 байтов) ОЗУ, хранимую как 1280 4-битных «символов» и организованных в группы, представляющие 1024 «данных» и 256 «статусных» символов (512 и 128 байтов).
Возможность напрямую адресовать 32 768 битов ПЗУ, что эквивалентно 4096 8-битным словам (т. Е. Байтам) и размещено в них.

Набор команд содержал 46 инструкций (из которых 41 были 8-битными, а 5 — 16-битными).
Набор регистров содержит 16 регистров по 4 бита каждый
Внутренний стек подпрограмм , глубина 3 уровня.

Логические уровни

Поддержка чипов

• 4001: 256- байтное ПЗУ (256 8-битных программных инструкций) и один встроенный 4-битный порт ввода-вывода . Микросхему 4001 ROM + I / O нельзя использовать в системе вместе с парой 4008/4009.
• 4002: 40-байтовое ОЗУ (80 4-битных слов данных ) и один встроенный 4-битный выходной порт; RAM-часть микросхемы организована в четыре «регистра» по 20 4-битных слов:
  • 16 слов данных (используемых для цифр мантиссы в исходном дизайне калькулятора), доступ к которым осуществляется относительно стандартным способом, и
  • 4 слова состояния (используется для экспоненты цифр и знаков в оригинальной конструкции калькулятора), доступ с помощью команд ввода / вывода типа вместо входного канала в ПЗУ
• 4003: 10-битный сдвиговый регистр параллельного вывода для сканирования клавиатур, дисплеев, принтеров и т. Д.
• 4008: 8-битная адресная защелка для доступа к стандартным микросхемам памяти и один встроенный 4-битный выбор микросхемы и порт ввода-вывода
• 4009: преобразователь доступа к программам и вводу-выводу в стандартную память и микросхемы ввода-вывода
• 4269: интерфейс клавиатуры / дисплея
• 4289: интерфейс памяти (объединенные функции 4008 и 4009)

Минимальная системная спецификация, описанная Intel, состоит из 4004 с одним 256-байтовым программным ПЗУ 4001; нет явной потребности в отдельной оперативной памяти в приложениях минимальной сложности благодаря большому количеству встроенных индексных регистров 4004, которые представляют собой эквивалент 16 × 4-битных или 8 × 8-битных символов (или смесь) рабочей RAM, а также для простых интерфейсных микросхем благодаря встроенным линиям ввода-вывода ПЗУ. Однако по мере увеличения сложности проекта начинают использоваться различные другие микросхемы поддержки.

Упаковка

Было выпущено множество версий процессоров Intel MCS-4. Самые ранние версии, отмеченные буквой C (например, C4004), были керамическими и использовали белый и серый узор в виде зебры на обратной стороне микросхем, часто называемый «серыми следами». Следующее поколение микросхем было простой белой керамикой (также отмеченной C), а затем темно-серой керамикой (D). Многие из более поздних версий семейства MCS-4 также производились из пластика (P).

Аналоги диода IN4007

Можно, кстати, упомянуть и об аналогах, которые существуют на рынке и которые способны заменить данный элемент в случае необходимости, и в случае его отсутствия под рукой.

Если пользователю чужды все иностранные разработки и сердцем он с отечественным производителем, то у него есть повод для радости, так как существует отечественный аналог диоду IN4007
, который полностью соответствует ему по всем характеристикам — модель КД258Д. Они ничем не уступает иностранному аналогу, так что в случае приобретения, пользователь не рискует потерять в производительности.

Кроме этого, похожими характеристиками обладают следующие модели различных производителей:

• Diotec Semiconductor — модели IN3549, IN2070 и 10D4;
• Thomson — BYW27-1000, BY156;
• Philips — BYW43;
• Motorola — HEPR0056RT.

Тут следует указать тот факт, что это далеко не все существующие аналоги рассматриваемого устройства, но они уж точно являются самыми популярными.

Микропроцессор TI

Еще одним примером является первый одночиповый ЦПУ, который стал вторым источником для 8008, заказанных CTC у компании Texas Instruments. Объявленный в прессе в середине 1971 года, всего через несколько месяцев после успешного создания 4004, этот процессор так никогда и не заработал и никогда не продавался. Он был создан с использованием МОП-технологии с металлическим затвором компанией, которая имела многолетний опыт разработки ИС со сложной произвольной логикой. По сравнению с процессором «Интел-8008», размер чипа ТІ был вдвое больше, обеспечивая выполнение тех же функций. Скорость работы и рассеиваемая мощность никогда не обнародовались.

Заказ Busicom

Компьютер с хранимой программой, использовавшийся в качестве калькулятора в 1950-х и 1960-х годах, был одним из лучших достижений послевоенной эпохи и был знаком всем инженерам, работающим в полупроводниковой промышленности.

В 1969 г. японский производитель калькуляторов Busicom обратился к компании Intel, чтобы воплотить в кремнии их логический дизайн для серии калькуляторов. Их подход повторял реализацию первого в мире настольного программируемого калькулятора Olivetti’s Programma 101, представленного на Всемирной ярмарке в Нью-Йорке в 1965 г. и поступившего в продажу в том же году. Programma 101 имел ЦПУ (центральное процессорное устройство) и ПЗУ (постоянное запоминающее устройство) с последовательным чтением и записью, которые были выполнены из дискретных компонентов. Компания Busicom предложила аналогичную архитектуру, предусматривавшую реализацию процессора на трех МОП-микросхемах, ПЗУ и регистра еще на двух, с двумя другими чипами ввода-вывода.

Назначение

После рассмотрения основных характеристик этого диода, можно подробнее обозначить назначения данного элемента, чтобы пользователь, ещё не знакомый с ним, смог лучше разобраться, как применять его в будущем.

Основная сфера, в которой применяются указанные устройства — это, конечно же, диодные мосты. Это было указано ещё в начале статьи. Далее, в качестве другой сферы их применения, но уже менее востребованной, можно указать силовую электронику. В данной сфере они используются в качестве различных аналоговых усилителей
. В случае внедрения таких диодов в определённое устройство, можно значительно улучшить имеющиеся характеристики.

Также диоды IN4007 отлично себя зарекомендовали в случае их встраивания в регулируемые источники питания. По свидетельству специалистов, именно данные диоды являются наиболее предпочтительным вариантом для устройств такого типа, поэтому рекомендуется использовать именно их.

Монтаж

Для установки элементов в корпусе D0-41 используется выводная схема монтажа, при этом допускается как горизонтальное, так и вертикальное положение детали (относительно печатной платы). Пайка должна производится «мягким» (низкотемпературным) припоем с точкой плавления менее 210-220°С, например, ПОС-61. Процесс должен занимать не более 10 секунд, чтобы не допустить перегрев элемента.

Заметим, что в даташите указана пороговая температура 260°С, но, как показывает практика, в данном случае лучше перестраховаться, чем испортить деталь и тратить время на ее выпаивание обратно.

Диоды в корпусе D0-215, как и все SMD элементы, устанавливаются по методике поверхностного монтажа, с применением для этой цели специальной паяльной пасты.

Цоколевка

Диод UF4007 изготавливается в формированном пластиковом корпусе DO-204AL (DO-41). Катод обозначен светло-серым кольцом с одной из его сторон. Имеет одиночную конфигурацию. Расположение выводов данного устройства представлено на рисунке.

Последние версии устройств устойчивы к огню — класс UL 94V-0. Они имеют выводы с покрытием под пайку для дырочного монтажа, в соответствии со стандартом MIL-STD-750. При этом сделаны с соблюдением экологических норм RoHS, необходимых для электронных компонентов в странах Евросоюза.

В настоящее время встречаются uf4007 в пластиковом smd исполнении DO-214AC, предназначенные для поверхностного монтажа на плату, с маркировкой «US1M». По электрическим параметрам они практически ничем не отличаются от своих собратьев в корпусе DO-41.
