Антенна своими руками

Самые мощные комнатные антенны

Комнатные антенны функционируют в нескольких диапазонах – метровый или дециметровый, обеспечивая прием сигнала на дистанции до 30 километров. Безусловно, комнатные антенны характеризуются наличием определенных ограничений качества телевизионных волн, поэтому для получения нормальной картинки необходимо тщательно настраивать каждый канал.

Впрочем, комнатные антенны для приема цифрового телевидения имеют свои преимущества. Во-первых, следует выделить компактные размеры. Во-вторых, приятно радует относительно невысокая стоимость. Безоговорочным лидером на рынке телеантенн является компания Рэмо.

Специально для вас был составлен рейтинг антенн цифрового телевидения DVB-T2. Специалисты отобрали наилучшие устройства с оптимальным соотношением цена/качества.

Рэмо BAS-5310USB Horizon

Если вы еще не сделали выбор антенны для DVB-T2, то самое время обратить внимание на эту модель, ведь именно она возглавляет наш рейтинг. Оригинальный внешний вид – весомое, но отнюдь не единственное преимущество устройства

Компактные размеры и наличие удобного крепления позволят расположить ее на телевизоре. При условии, что настройка проведена правильно, будет принимать волны разных каналов в диапазоне 21-69. Усилитель встроенный, что положительно отражается на качестве принимаемого сигнала.

Если изучить отзывы отечественных потребителей, то можно найти массу положительных комментариев. Чаще всего пользователи отмечают высокое качество приема и удобное подключение через USB разъем. Антенна способна работать с отраженным сигналом.
Прочный корпус изготовлен из качественного материала, поэтому защита аппаратных деталей от механических повреждений продумана до мелочей. С подключением трудностей возникнуть не должно. Вес составляет всего лишь 230 г. Оборудование оснащено адаптером питания мощностью на 5 Вольт, который также есть в комплекте. Если говорить о недостатках, то он всего лишь один – короткий шнур блока питания.

Harper ADVB-2120

Второе устройство достается модели от популярного производителя Harper. Неудивительно, ведь она обладает колоссальным количеством положительных отзывов от российских потребителей. Во-первых, следует выделить тот факт, что устройство улавливает частоты в обширном диапазоне – 87,5-862 МГц. Во-вторых, настраивать можно не только «цифру», но и аналоговое ТВ.

Тяжело не заметить оригинальный дизайн, что также немаловажно. Ведь это комнатная телеантенна, а значит, она будет всегда находиться на виду

Усилитель питается непосредственно от телевизора или приставки, поскольку лишен отдельного сетевого адаптера. Безусловно, это становится причиной ограничений на использование оборудования. Зато устройство может похвастаться компактными размерами.

Эргономика Harper ADVB-2120 тоже на высоте – при необходимости телеантенну можно разместить на плоской поверхности. Форма замкнутого кольца позволяет без особых трудностей подвесить устройство на кронштейн или крючок. Если учитывать все перечисленные ранее технические преимущества, а также относительно небольшую стоимость, становится понятно, почему данная модель включена в список лучших.

ТВ антенна HARPER ADVB-2120

Прием сигнала: Аналоговое ТВ, Цифровое DVB-T/T2, FM-радио

Тип установки: комнатная

Коэффициент усиления: 30 дБ

Частотный диапазон VHF: 88 – 230 МГц

Частотный диапазон: 470 – 862 МГц

Выходное сопротивление: 75 Ом

Усилитель: Да

Изменяемый угол наклона: Да

от 940
Все цены и предложения

Габариты: 21x18x7 см

Рэмо Интер 2.0

Третье место получает модель, которая отличается впечатляющими функциональными возможностями и относительно небольшой ценой. Поэтому неудивительно, что это устройство удерживает позиции в данном сегменте.

Приемник предназначен для подключения 20 цифровых, 10 аналоговых каналов. Интуитивно понятная система управления позволяет задать необходимый уровень усиления сигнала для достижения максимально возможного качества.

К числу основных сильных сторон покупатели также относят гармоничный дизайн и максимально простой процесс монтажа. Корпус устройства разборный, сборка занимает буквально несколько минут

Отдельное внимание следует уделить кабелю адаптера питания – он имеет хорошую изоляцию. Также провод блока и телеантенна примерно одинакового размера, поэтому их можно с легкостью расположить в удобном месте

Делаем биквадратную антенну в домашних условиях

Самодельная антенна собирается за 30-40 минут. К тому же элементы конструкции изготавливаются из самых обычных материалов, которые с большой долей вероятности уже есть у вас дома или в гараже.

Необходимые материалы и инструменты

Основные материалы:

• медный провод сечением 1,5–5 миллиметров, длиной около метра;
• обычный антенный провод (коаксиальный), 3–5 метров;
• паяльник, соответственно, припой и канифоль;
• штекер для телевизора;
• напильник или наждачная бумага для зачистки провода;
• рулетка или линейка;
• маркер либо фломастер.

Дополнительные материалы, которые могут понадобиться:

• основа для антенны (например, деревянная рейка);
• клей;
• изоляционная лента.

Ручной расчет

Размеры антенны Харченко напрямую зависят от диапазона принимаемых частот.

Пример:

В Москве вещание 1 мультиплекса идет частоте 546 МГц (ТВК 30), 2-ого — на 498 МГц (ТВК 24 ). Я хочу принимать оба пакета, поэтому беру среднее значение:

(546 + 498)/2 = 522 МГц.

1. Вычисляем длину волны по формуле:λ = с/F, где: λ — длина волны; с — скорость света (3×108 м/с); F — частота.
2. Подставляем значения:λ = 300/522 ≈ 0,5747 м = 57,47 см.

Можно использовать полученную величину, но для практического применения она может оказаться слишком большой. Мы имеем право взять ровно половину или четверть длины волны:

λ/2 = 0,5747/2 ≈ 0,287 м = 28,7 см.

λ/4 = 0,4918/4 ≈ 0,143 м = 14,3 см.

Зная длину волны, производится расчет размеров рамки. На примере значения 575 мм получаем следующее:

• длина внешней стороны ромба:  575/4 = 143,75 мм;
• общая длина проволоки – 1150 мм.

Калькулятор антенны Харченко

Можно поступить проще: рассчитать все параметры с помощью онлайн-калькулятора. Алгоритм его работы аналогичен представленному выше, действие всех формул автоматизировано. На выходе получится готовый чертеж с размерами «двойного квадрата».

Калькулятор не помещается в окно полностью, поэтому прокручивайте голубое окно вверх-вниз, вправо-влево, чтобы заполнить все поля.

Сборка

1. Возьмите проволоку. Для антенны подойдет только медь (алюминий или другой металл надежно спаять не получится, а от качества соединения контактов будет зависеть чистота принимаемого сигнала).
2. С помощью линейки и маркера отметьте 8 одинаковых отрезков, длину которых (L1) вы рассчитали на калькуляторе.
3. На чистом листе бумаги нарисуйте шаблон будущей рамки телеантенны, соблюдая вычисленные размеры.
4. Согните проволоку по отметкам, ориентируясь на шаблон. Должна получится ровная восьмерка с углами 90°.
5. Используя напильник или наждачную бумагу, зачистите края проволоки и место сгиба граней, а затем зафиксируйте свободные концы тонкой медной проволокой.
6. Спаяйте концы между собой.
7. Возьмите антенный провод, оголите его примерно на 2 см для и припаяйте к рамке антенны: центральная жила на один сгиб, экран — на второй. На другой конец кабеля установите RF-штекер.
8. Заизолируйте все места пайки. Можно использовать силиконовый герметик или простую изоленту.

Настройка

После сборки включите телевизор и выполните поиск цифровых каналов. Если у вас приставка — запустите автопоиск на ней. Дальше анализируйте:

• Прием сигнала хорошего качества. Можно закрепить полученную рамку на любую поверхность при помощи клея или жидких гвоздей. Кабель тоже нужно зафиксировать, чтобы не нарушать слабое место пайки.
• Качество принимаемого сигнала недостаточно хорошее. Попробуйте переместить антенну: меняйте вертикальные и горизонтальные углы наклона. Если это не помогает, то нужно усилить принимаемый сигнал, используя рефлектор.

Типы антенн

Обычные решения для телевизоров – это биполярное оборудование, способное как излучать, так и принимать сигналы в выбранном частотном диапазоне. Данный сегмент представлен моделями двух основных типов.

1. VHF / МВ. Устройство работает в метровом диапазоне. Антенна принимает волны эфирного ТВ на частоте от 1 до 300 МГц.
2. UHF/ ДМВ. Оборудование рассчитано на работу с дециметровым сигналом в диапазоне от 0,3 до 3 ГГц.

Принцип работы ТВ-антенны

Современное эфирное ТВ стандарта DVB вещается на UHF-частотах. При этом формат может быть классическим (DVBT2) или спутниковым (DVBC2). В первом случае мы имеем наземные ретрансляторы, вещающие на частотах от 314 до 898 МГц, а во втором – оборудование на сверхвысоком диапазоне от 1 ГГц.

Исходя из этого, вырисовывается следующая картина: у обычной антенны, предназначенной для цифрового ТВ, есть предельные показатели длины волн. То есть, перед тем как самостоятельно собрать устройство, необходим расчёт критичных параметров.

Если в вашем доме несколько телевизоров, то вам стоит узнать, как подключить к одной антенне 2-3 телеприемника.

Антенна, сделанная с помощью болтов

Легкая, практичная, надежная конструкция для цифры.

Потребуется:

• палка (ширина-4 см, толщина-2 см);
• дрель;
• саморез;
• медная проволока.

Этапы сборки:

1. На каркасе проделать сквозные отверстия – ямочки под усики по касательной. Желательно под углом, с обоих боков палки.
2. Отрезать куски проволоки, длиной 17 см.
3. Вставить в ямочки на глубину 2,5 см. Зафиксировать гайками и болтами.
4. Обвить усики тонкой проволокой. Состыковать между собой.
5. Например, металлическая банка. Вырезаются 2-3 квадрата и спаиваются по схеме. Можно сделать из оплетки коаксиальных кабелей по типу двойного петлевого круга для приема 10-12 каналов.

Какие же существуют характеристики приема у телевизионной антенны?

Есть разные варианты антенн. Если вы пользуетесь вибратонной антенной, то она будет работать на аналоговом телевидении и ловить еще сигналы несколько цифровых. Такое вариант редко используется в быту. Намного чаще они применяется в удаленных от телецентров местах.

Таким образом, лучше всего вам будет заняться созданием антенны для цифрового телевидения своими руками и в домашних условиях.

Особое внимание уделите оплетке – используйте коаксиальный кабель из меди

Важно, чтобы у него были антикоррозионные свойства. Для спайки можете воспользоваться паяльником на 40 вольт с использованием флюс-пасты (или других легкоплавких припоев).

Для спайки можете воспользоваться паяльником на 40 вольт с использованием флюс-пасты (или других легкоплавких припоев).

Чтобы изготовить всеволновую антенну, воспользуйтесь двумя треугольными пластинами, деревянными рейками и проволокой (обязательно покрытой эмалью). Диаметр последней не важен, а вот длина не меньше 3 сантиметров. Установите треугольники на расстоянии 1 см друг от друга.

Ширина и высота должны быть одинаковыми, а угол полотен – ровно 90 градусов. Проложите кабель. При чем к точке с потенциалом равным нулю его просто привяжите, не припаивайте.

Однако, помимо обычный телевизионных антенн, есть еще и wi-fi антенны. Они используются для увеличения скорости интернета. Устанавливается устройство обычно рядом с роутером и усиливается его сигнал.

Итак, теперь вы знаете, как изготовить антенну своими руками и вам не нужно будет тратиться на нее в магазине.

Как работает цифровая антенна для телевизора

Можно выделить следующие особенности подобного формата вещания:

1. Отличное качество картинки. Это касается как формата, так и четкости – в цифровом ТВ не может быть помех, искажающих изображение.
2. Дециметровое вещание. Для принятия сигнала цифры нужен приемник, который работает в дециметровых частотах. Он должен распознавать сигналы с длиной волны 100-1000 мм (0.3-3 ГГц). Аналоговая антенна не подойдет.
3. Кодировка сигнала. Цифровая картинка проходит кодировку в DVB-T2 формат, в котором после сжатия передается на наземную станцию.

Преимущества цифры таковы:

1. Выгода. Пользователь может бесплатно смотреть телепередачи в высоком качестве.
2. Простота настройки. Настроить свое ТВ на прием цифры может любой человек.
3. Минимальные расходы. Для принятия сигнала нужно только сделать/купить приемник, а также ресивер (если телевизор старый).
4. Доступность. Цифровая картинка передается в отличном качестве даже при слабом сигнале. Если наземная станция расположена слишком далеко, можно воспользоваться усилителем. Он даст возможность «поймать» телеканалы, если расстояние до ретранслятора не превышает 50 км.

В настоящее время россиянам доступно до 30 телеканалов, которые работают круглосуточно. Они поставляются мультиплексными пакетами цифры. Мультиплекс – это несколько каналов, которые отправляются различными телецентрами на одинаковой частоте.

Пошаговая инструкция сборки антенны для цифрового ТВ

Есть несколько вариантов обустройства цифровой антенны.

Из кабеля

Устройство данного типа для приема двух мультиплексов собирается следующим образом:

1. Нарезается кабель двумя отрезками 55 и 60 см (размеры определяются путем расчетов). Каждый конец провода зачищается от изоляции и оплетки на 1,5 см. Освобожденное экранирование плотно скручивается в косички. Центральную жилу лучше обрезать до изоляции, чтобы она не соприкасалась с другими элементами.
2. Косички правых концов спаиваются друг с другом, та же процедура проделывается с левыми. После этого получаются 2 кольца разного диаметра.
3. Меньшее кольцо шнура располагается внутри большого, оба закрепляются проволокой на плотной основе. Для нее подойдет фанера или картон.
4. Зачищается конец главного кабеля с необходимой длиной особым способом: оплетка длиной 1,5 см скручивается, центральная жила освобождается от нее на 1 см.
5. Оплетка главного кабеля соединяется при помощи паяльника с левой частью антенны.
6. Центральная жила кабеля соединяется с концом оплетки правой части и запаивается.
7. Соединения изолируются при помощи изоленты.

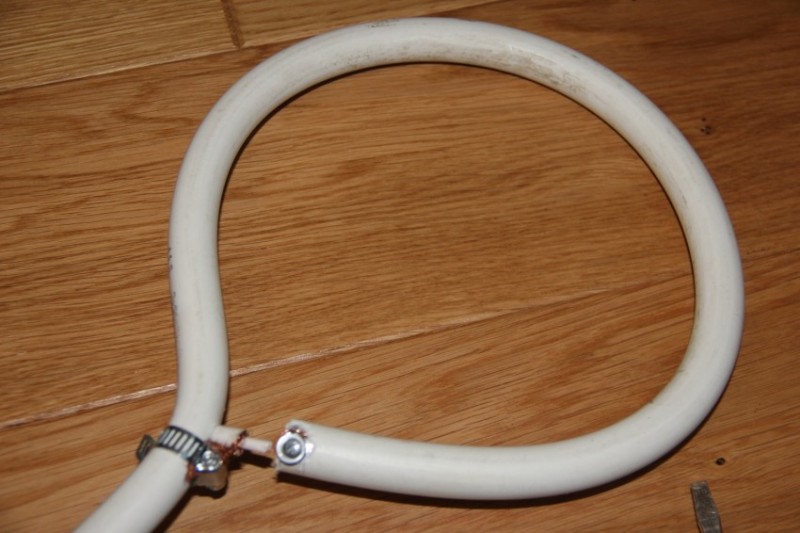

Изготовление антенны из кабеля

Антенна с такими параметрами должна принимать каналы двух мультиплексов.

Из картонной коробки

Алгоритм действий:

1. Из коробки вырезаются прямоугольники 25х30 см.
2. Изготавливаются отрезки из фольги того же размера.
3. Фольга аккуратно (без волн и зазоров) клеится к картону.
4. В углах заготовок вырезаются отверстия.
5. К обоим отверстиям подводятся внутренний и внешний контуры.
6. Контакты закрепляются в отверстиях болтами.

После сборки и подключения к телевизору необходимо вычислить и место расположения ретранслятора, и расстояние между прямоугольниками, которые должны быть параллельны друг другу. Когда сигнал будет принят, оба нужно зафиксировать на одном каркасе.

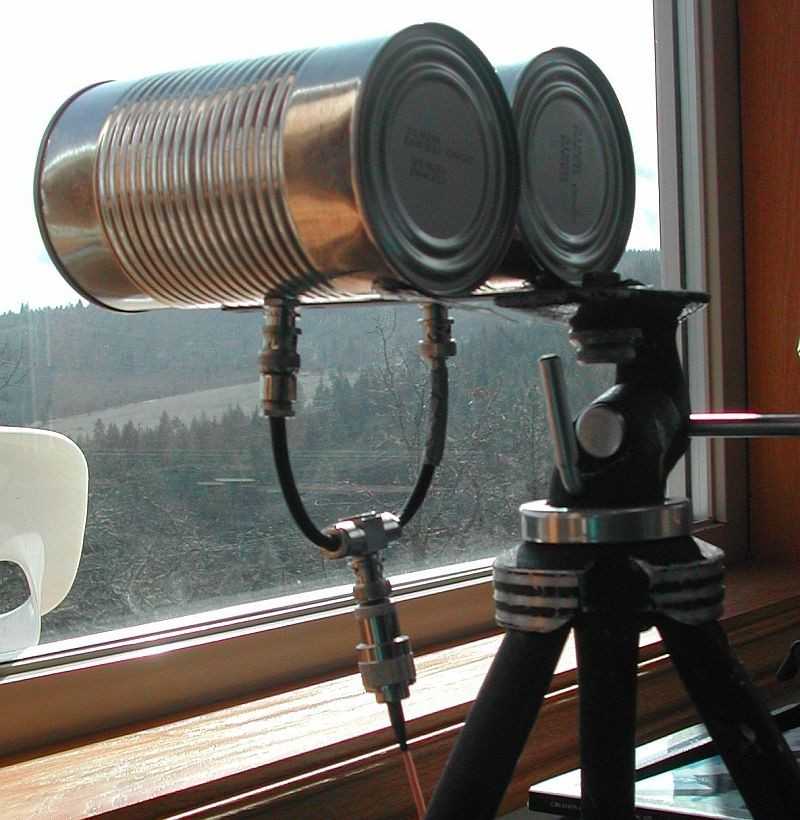

Из пивных банок

Изготавливается следующим образом:

1. Просверливаются шурупом или пробиваются шилом отверстия в донышке банок.
2. Банки располагаются параллельно друг другу дном наружу.
3. Кабель зачищается на длину в 3 банки + 20 см без повреждения оплетки, протаскивается через отверстия и на внешней стороне закрепляется болтами.
4. На выходе из отверстий кабель фиксируется проволокой.
5. Банки не сильно закрепляются одним мотком скотча на крестообразном или Т-образном каркасе из дерева.
6. К кабелю подсоединяется штекер, тот вставляется в приставку или гнездо телевизора.
7. Корректируется расстояние между банками путем их перемещения по горизонтальной планке каркаса.
8. После подключения и определения расположения ретранслятора банки крепко фиксируются скотчем к каркасу.

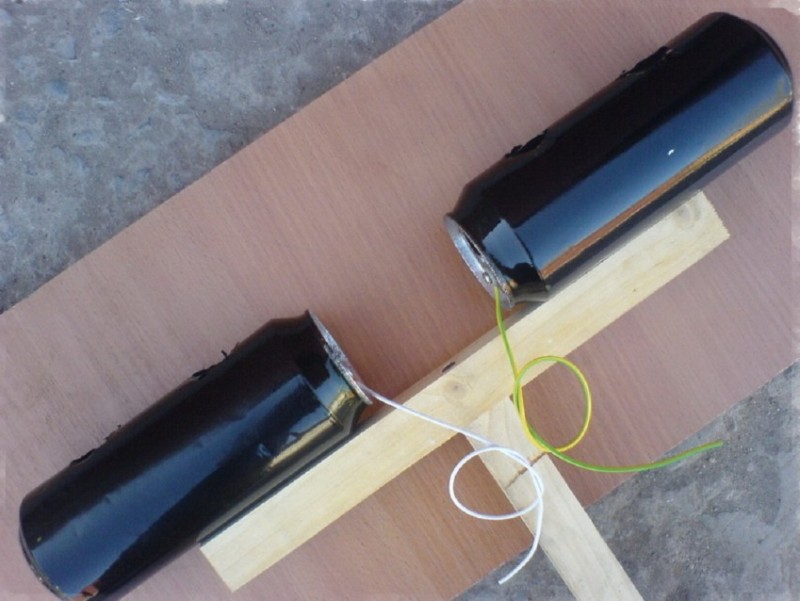

ТВ-антенна из пивных банок.

Антенна «Восьмерка»

Устройство представляет собой биквадрат и отличается хорошим приемом прямого сигнала при неблагоприятной погоде. Главное условие для создания действующей антенны — правильный расчет сторон квадратов. Для просмотра цифрового телевидения в Москве его сторона должна составлять 15 см, периметр — 60 см.

Собирается устройство следующим образом:

1. Кусок медной проволоки длиной 120 см обрезается на две части, из них формируется 2 квадрата.
2. Квадраты стыкуются одним углом, объединяясь в единую конструкцию, при этом они изолируются между собой.
3. Конструкция, принявшая форму восьмерки, фиксируется на плоском каркасе.
4. К точкам соединения подводится передающий кабель.
5. Ведется поиск сигнала.

Антенна в виде восьмерки.

Двойной или тройной квадрат

Приемное устройство имеет рамочный тип из двух или трех квадратов, расположенных для усиления параллельно друг к другу. Используется в условиях близкого расположения вышки, но присутствия помех от вещания на других частотах. Алгоритм сборки:

1. Из трубок изготавливаются квадраты, которые устанавливаются на каркасе из дерева или фанеры.
2. Они соединяются любым токопроводящим элементом (в его роли может выступить сам оголенный кабель).
3. Кабель, каркас, штекер и рамки крепятся друг к другу.
4. Расстояние между квадратами регулируется при поиске сигнала.

Антенна «Бабочка»

Данный тип антенны сложнее других, поэтому предварительно можно сделать чертеж. Используется для установки на улице. Собирается по такой схеме:

1. На деревянной палке длиной 70 см шириной 4 см и толщиной от 2 см наносят 4 точки по прямой линии на удалении 20 см друг от друга.
2. На палке от точек наносятся перпендикулярные к каркасу линии под углом 30°.
3. Из проволоки изготавливается 8 усиков длиной 15 см, они фиксируются болтами на каркасе — по 4 с каждой стороны. Каждый из усиков должен располагаться по разметке под углом 30° к прямой линии на каркасе.
4. Места крепления соединяются между собой.
5. К нижним выводам подключается кабель.

Антенна бабочка своими руками.

Мощная телевизионная антенна: что я должен знать об этом?

Чтобы устройство функционировало, как обычная антенна, нужно улучшить ее принимающий контур.

Алгоритм:

1. покупаем оборудование для усиления сигнала;
2. подсоединяем к устройству, чтобы исключить помехи в сигнале;
3. заматываем с двух концов кабель изоляционной лентой;
4. делаем экран для качественного приема: своеобразная сетка из металла, которую изолируют от телевизора и фиксируют сзади приемника;
5. для экрана сойдет обычная металлическая сетка от обычного забора;
6. добавляем железные прутья и соединяем их симметрично с экраном для усиления сигнала (необходимо, чтобы вся конструкция была из одного вида металла, чтобы избежать окисления)$
7. в центре установки размещаем еще один усилитель и припаиваем к приемнику контакты.

Универсальная конструкция

Необходимые инструменты и материалы:

• медный провод (длина 4 м, сечением 4 мм2);
• доска любой толщины, но шириной 7 см, длиной 55 см;
• паяльник;
• саморезы по дереву;
• рулетка или линейка;
• шуруповерт;
• простой карандаш.

Алгоритм:

1. медный провод разрезать на 8 частей, длина каждого — 37,5 см;
2. удалить изоляционный слой в средней части каждого из полученных частей провода;
3. отрезать еще 2 медных провода (по 22 см) и разделить их условно на 3 равные части;
4. в точках перегиба снимаем изоляционный слой;
5. проволоку сгибаем в подготовленных (оголенных) местах;
6. расстояние между концами сгибаемой напополам проволоки 7,5 см;
7. закрепить штекер, присоединить телевизионный кабель.

Как антенну для цифрового ТВ (DVB T2) сделать самостоятельно:

Логопериодическая (всеволновая) конструкция

Это собирающая линия с установленными на нее попеременно половинками диполей. Длина куска проволоки, формирующая полудиполь, будет равна λ/4.

ЛПА — это идеальное устройство для приема как аналоговых сигналов, так и цифровых. Для расчета параметров необходимо знать значение показателя прогрессии (от 0,7 до 0,9) и величину угла раскрыва α (30-60°). Берем за основу пропорцию и рассчитываем нужные параметры:

Показатель усиления тем лучше, чем больше τ. Увеличить направленность может уменьшение угла α.

Расчет параметров:

1. определить значения В2 и А2;
2. рассчитать В1 и А1 и остальные параметры.

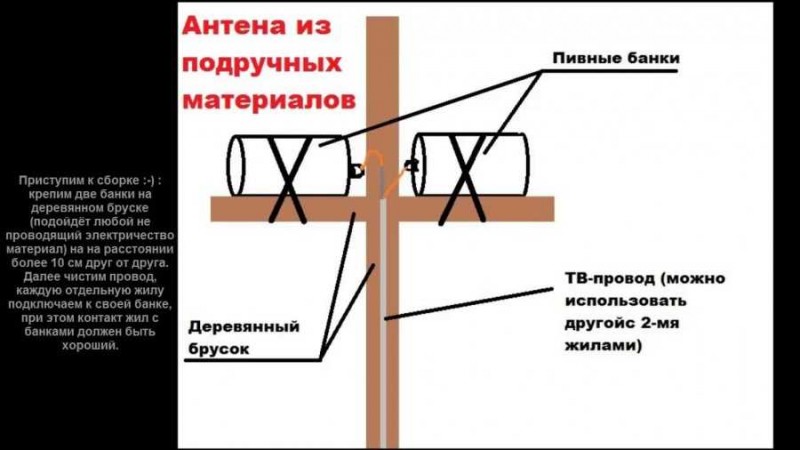

Антенна из пивных банок

Является одной из самых популярных идей самодельных приемников телевизионного сигнала. Вместо трубок, при отсутствии материала, можно использовать простые пивные банки.

Для изготовления такого телевизионного приемника потребуются следующие детали:

• две пивные банки по 0,5 л;
• деревянная или пластмассовая заготовка длиной 50 см;
• кабель телевизионный RG-58;
• паяльник, флюс для пайки по алюминию и припой;

Для выполнения приемника из пивных банок руководствуйтесь следующей инструкцией:

• Через дно банки, по её центру, высверливается отверстие 5-6 мм в диаметре.
• Сквозь отверстие в банке прокладываем кабель и выводим его через горловину.
• Банка ровно закрепляется с левой стороны заготовки в горизонтальном положении.
• Выводим через горловину кабель на расстояние 5 см, подрезаем изоляцию на 3 см, снимаем оплетку провода на 1,5 см и припаиваем её к поверхности банки.
• Выходящий кабель припаять к донцу второй банки.
• Вторую банку присоединять к первой на минимальном расстоянии, используя скотч или другой липкий материал.

На другой конец кабеля устанавливается разъем для входа в телевизор. Такой вариант антенны подойдет и для цифрового вещания. Если телевизор поддерживает популярный формат (DVB T2), или имеется приставка, подходящая к старому телевизору, то прием сигнала можно осуществить с ближайшей ретрансляционной вышки. При этом необходимо знать местоположение ретранслятора, в направлении которого следует направить антенну для поиска сигнала.

В случае если вы не владеете пайкой, существует другой способ соединения. Две пивные банки прикрепляются на минимальном расстоянии от заготовки, удерживающей всю конструкцию. На конце кабеля аккуратно снимаете изоляцию на 3-5 см. Оплетку провода скрутите в жгут и, придав форму проушины, наденьте на саморез.

Таким же образом наденьте проушину на саморез у второго проводника. После чего присоединяете провода, с помощью саморезов, к каждой банке. С точки зрения длительного сохранения контакта, пайка намного лучше механического крепежа. Перед пайкой желательно провести лужение поверхности.

Крепление саморезами, хоть и является надежным, но при попадании влаги на антенну происходит окисление контактов самодельного устройства, что приведет к потере сигнала.

Антенна Харченко для цифрового ТВ

Сборка антенны Харченко для приема цифры выполняется так:

1. Определение поляризации и волновой частоты.
2. Изготовление медной биквадратной антенны в форме зигзага. Расчет стороны квадрата осуществляется путем деления длины волны на 4.
3. Конструкция должна иметь форму овала, быть стянутой посередине. Боковые части не соприкасаются, однако располагаются очень близко друг к другу.
4. Подведение провода антенны к точкам сближения с 2 сторон. Нужно осуществить блокировку одного направления диаграммы. Для этого устанавливается плотный экран, сделанный из меди. Его нужно разместить на кабельной оплетке.

Создаём антенну

Для начала посмотрите на фото самодельной антенны — она представляет собой два квадрата, соприкасающихся друг с другом углами. Чтобы рассчитать размеры своей антенны, вам нужен калькулятор антенны Харченко.

Отрезать участок проволоки длиной примерно 1 метр, отмерить на нём подряд 4 отрезка, соответствующие величине L1. По отметкам согнуть двойной квадрат, лишний кусок проволоки отрезать.

Зачистить концы проволоки и спаять их вместе припоем с флюсом. Зачистить и припаять провод к антенне. Для надёжности можно припаять провод и к штекеру. Дополнительно замотать места пайки изолентой или залить герметиком.

Дополнительно установить корпус, проделав в нём пазы для антенны, залить клеем или герметиком. Повесить антенну можно на саморез или гвоздь. Подсоединить кабель с другой стороны к штекеру.

Готово! Теперь вы знаете, как сделать антенну для цифрового или аналогового ТВ своими руками. Можете наслаждаться просмотром любимых телепередач!

Антенна-бабочка

Антенна такого типа делается по следующему алгоритму:

1. Выполнение разметки доски, служащей основой устройства, соответственно с разработанной схемой. Дистанция между вертикально расположенными рядами пазов должна составлять 2.5 см. Пазы располагаются на одной и той же дистанции от кромок доски.
2. Нарезка кабеля на 8 частей по 37.5 см и на 2 по 22 см.
3. Удаление 2.5 см изоляционного слоя с центра каждой части по 37.5 см.
4. Сгибание проводов в букву V. Дистанция от одного конца до другого должна составлять 7.5 см.
5. Установка V-образных конструкций на доске посредством саморезов. Для более надежного закрепления требуется разместить шайбы под головками саморезов.
6. Монтаж дополнительных соединителей перед затягиванием саморезов. На кабелях небольшой длины нужно убрать изоляционный слой (в местах, где они соприкасаются с V-образными конструкциями).
7. Подключение коаксиального провода к расположенным внизу саморезам.

Антенна Сотникова для DVB-T2 своими руками

Еще один вариант, заслуживающий внимания — тройной квадрат, рассчитанный и разработанный С. Сотниковым. Во многом сходен с антенной Туркина, но отличается меньшим количеством рабочих элементов, что и обеспечивает простоту конструкции.

По сути, это стандартная рамочная антенна из трех элементов (рефлектор, вибратор, директор), размещенных на диэлектрическом основании. Отличается неплохим коэффициентом усиления (до 9 дБ), при правильном расчете способна работать на расстоянии до 60 км от телевышки.

Для изготовления используют медный или алюминиевый проводник диаметром до 8 мм, допускается и использование стальных прутков с аналогичными размерами. Отметим, что лучшая приемная способность характерна для устройств из меди.

Каждый из квадратов должен быть согнут в соответствии с рекомендуемыми размерами, которые зависят от частоты принимаемых каналов. Все места соединений тщательно пропаиваются, простая скрутка не обеспечит надежность контакта. При соответствующем опыте такую антенну изгибают из одного цельного куска провода. В большинстве регионов неплохо работает конструкция со следующими размерами.

Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция

Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:

λ=300/F, где F — частота передаваемого сигнала в МГц.

Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.

Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.

Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.

Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.

Таким образом, основа нашей концентрической антенны сделана.

Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками.

Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.

Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.

А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.

Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.

Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.

Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода. Остатки экрана можно аккуратно отрезать.

Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.

Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок.

Если вы считаете процедуру самостоятельного изготовления антенны сложной, готовую антенну для приема DVB-T2 можно купить примерно за 400-1200 рублей. Например такую:

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала	Частота канала	Длинна вибратора — от одного до другого конца трубок, см	Длинна кабелей для согласующего устройства, L1/L2 см
1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
4. Несколько хомутов или металлических полос для закрепления труб на держателе.

5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;
