Простые умзч на tda7266 и tda7297. правда о мостовом включении и «двойном мосте»

Высококачественный предварительный усилитель с темброблоком схема. Предварительный усилитель с темброблоком на TDA1524

Предварительный усилитель с темброблоком на TDA1524 собираем по схеме ниже, за исключением маленьких доработок, произведенных в хоте испытания)

Первое: добавление переменных резисторов, для синхронизации предварительного усилителя с усилителем мощности, в нашем случае это.

Второе: добавление двух конденсаторов на выходы. После тестирования выяснено, что они нужны, звучание получается более приятное.

Третье: я решил поменять местами громкость, баланс, ВЧ и НЧ. И сделал слева на право громкость, баланс, ВЧ, НЧ. Можно не переделывать) Это я сделал чисто под себя.

Четвёртое: чтобы не грелась моя микросхема TDA1524, я припаиваю её с низу схемы, и она получает охлаждение от корпуса.

Пятое: травлю схему в зеркальном отображении для правильной установки микросхемы.

Шестое: питать данный Предварительный усилитель с темброблоком на TDA1524 будем от питанием 10 вольт.

Сама схема, без доработок.

Схема с доработками. 2 конденсатора и 2 переменных резистора на выходы.

Прекрасно, приступаем к рисованию платы.

Схема с доработками.

Добавленные конденсаторы и переменные резисторы. Чуть не забыл, я продублировал выход (сделал выход на индикацию), от него я буду выводить сигнал на , но об этом в отдельной статье.

Изначально конденсаторы замкнуты, это я сделал для тестирования.

Тестировал, один канал оставил с подключенным конденсатором, второй оставил без него и проверил, с конденсатором получше, запаял второй. Так что не забудьте разорвать дорожку под конденсаторами.

Также в данной схеме перевёрнуты резисторы громкости, баланса, ВН и НЧ.

Печатаю на текстолит зеркально и микросхему ставлю со стороны дорожек.

Соответственно, у меня громкость самая первая с левой стороны, чтобы сделать плату с громкостью с правой стороны, необходимо поменять местами левые на правые контакты переменных резисторов. Если этого не сделать, у вас громкость будет увеличиваться в обратную сторону.

Травим, залуживаем, впаиваем.

Рекомендую, до впаивания деталей, проверить все дорожки мультиметром на контакт.

Часто бывает так,  вроде дорожка есть, а она нерабочая или с огромным сопротивлением.

Предварительный усилитель с темброблоком на TDA1524 готов, сборку в корпус из-под очередного мёртвого DVD сделаем сразу с.

Будем использовать для них наш сделанный выход на предусилителе. Запитаем. Сделаем вход и выход. Поместим в корпус.

Интегральный усилитель — что это?

Каждый более или менее опытный в теме акустической техники человек знает, что усилитель является крайне важным элементом аудиосистемы. Он отвечает за усиление звукового сигнала, поступающего от источника, коммутирует подключенные устройства, регулирует громкость воспроизведения и контролирует процесс передачи звука, в целом. Обработанный сигнал от усилителя поступает к колонкам, которые его воспроизводят.

По типу конструкции усилители разделяют на несколько категорий: одноблочные, двухблочные и трехблочные. Каждый тип отличается своими особенностями

Важное место в мире аудиотехники занимают одноблочные, или интегральные усилители. Конструкция таких устройств предполагает размещение всех функциональных блоков в одном корпусе: органов управления, предусилительной части и непосредственно усилителя мощности звука

Категория интегральных усилителей, в свою очередь, также разделяется на три подкатегории:

• Ламповые . Устройства, сконструированные на основе работы радиоламп. Именно они выступают в качестве усиливающих звук элементов. Лампы не способны обеспечить высокую мощность, но при этом обеспечивают более теплое и деликатное воспроизведение среднечастотного и высокочастотного звука. Этим они и примечательны для любителей музыки, хотя далеко не всегда к ним с первого раза удается подобрать подходящую акустику.
• Транзисторные; Схемотехника таких устройств основывается на применении в качестве усилительных элементов транзисторов. Они более практичны, и выдают высокую мощность. Отлично подходят для прослушивания музыки, в которой преобладают низкие частоты. Бас транзисторного усилителя отличается высокой точностью и плотностью.
• Гибридные. В таких усилителях для повышения мощности звука одновременно используются и транзисторы и лампы. За счет этого достигается оптимальное сочетание преимуществ обеих технологий. Грамотно спроектированные и качественно изготовленные гибридные усилители являются универсальными. Они отлично справляются с воспроизведением музыки любых жанров, вне зависимости от того, какая область частот преобладает.

По типу подключения питания интегральные усилители бывают двух видов: со встроенным блоком питания, и с выносным блоком питания. Последний менее удобен в эксплуатации, поскольку пользователю приходится иметь дело с дополнительными электронными устройствами и проводкой.

Цифровые и аналоговые интегральные усилители в наше время получили наибольшее распространение. Ими пользуются в квартирах, домах и офисах. Они стоят относительно недорого, и при этом обеспечивают достаточно высокое качество звучания. Кроме того, с ними не возникает проблем при соединении с другими элементами акустических систем.

Все эти сведения помогут пользователю сформировать общее представление о том, что такое интегральный усилитель . В повседневной жизни этот термин встречается редко. Гораздо чаще вы будете слышать упоминания о стереоусилителях и усилителях Hi-Fi, но большое количество терминов, относящихся к одному типу конструкции не должно сбивать вас с толку. Запомните на будущее: всё, что мы сейчас перечислили – это и есть интегральные усилители.

Все о микросхемах TDA7293 / TDA7294

Усилители на микросхеме TDA7294, TDA7293 довольно популярны. Но форумах часто встречаются и сообщения о том, что они (микросхемы) плохие, плохо работают и часто горят. Я считаю, что 95% проблем с микросхемой вызвано либо “кривыми” руками тех, кто ее использует, либо их недостатком знаний, вызывающим ошибки (эта цифра 95% возникла не на пустом месте, а из анализа сообщений на форумах за последние 2-3 года). Однако, мне пришлось и самому столкнуться с некачественными микросхемами.

Поэтому я провел некоторое “расследование” в этой области, и вот что выяснилось:

1. Мне попался экземпляр микросхемы, самовозбуждающийся на ВЧ. Без нагрузки работает все ОК. В частотном диапазоне от 10 Гц до 100 кГц, при выходных амплитудах от 0,05 до 22 Вольт. Ограничение наступает чистенькое (я всегда в новых устройствах подключаю генератор и осциллограф и смотрю это все). Одако, при подключении нагрузки и выходном напряжении больше 0,5 В на отрицательной полуволне сигнала возникает ВЧ генерация – “звон” (на глаз 50-80 кГц, не мерял). Источник питания хороший, на него грешить нельзя. Кроме того, я всегда ставлю прямо на плату развязывающие конденсаторы в цепи питания не менее 0,47 мкФ, и электролиты не менее 470 мкФ. Так что со стороны питания никакого подвоха.Вылечилось это очень просто – установкой цепочки из последовательно соединенных резистора 10 Ом и конденсатора 0,1 мкФ 63В, идущих с выхода микросхемы на землю (я теперь ее ставлю во все схемы, и она предусмотрена на моей плате – ведь хуже не будет, даже если она не нужна). Но на душе осадок неприятный – производителем эта цепочка не предусмотрена, значит и без нее все должно хорошо работать (и у меня много микросхем работали как часы).

2. Еще в одном экземпляре микросхемы “звон” вообще не удалось победить.

3. По отзывам в Интернете грамотных людей (у которых руки 100% нормальные), существует много изначально в той или иной степени “кривых” микросхем.

Судя по всему, структура микросхемы оказалась легко воспроизводимой, и кто-то ее делает в весьма “упрощенном” виде. Эту продукцию из-за ее дешевизны к нам и везут.

Кроме того. В этой микросхеме изначально заложена небольшая бомба. Дело в том, в микросхемах для изоляции широко применяют n-p переходы. Т.е. изолятор – это обратно смещенный диод, не проводящий ток. Так вот, этот набор n-p переходов в определенном месте микросхемы TDA7294 (выходные транзисторы усилителя напряжения) образует структуру, эквивалентную тиристору. При подаче на него напряжения определенной величины, тиристор открывается, и начинает этот ток пропускать. Причем, закрываться тиристор сам не умеет, поэтому ток через него перестает течь только тогда, когда микросхема вся сгорит!

В нормальных качественных микросхемах напряжение открывания этого тиристора велико, и все работает ОК (то есть, тиристор просто вообще никогда не открывается). А вот в “левых”, где видимо сэкономили на толщине перехода, оно небольшое. И при резком повышении напряжения при включении (особенно при плохом блоке питания), тиристор открывается, и микросхема выходит из строя.

Надо сказать, что мне такие микросхемы не попадались. Или из-за того, что я использую достаточно хорошие источники питания, паразитный тиристор не открывался? Так что практического подтверждения открыванию паразитного тиристора у меня нет.

 Точно также есть опасность спалить микросхему по этой причине (паразитная тиристорная структура) при раздельном питании. В этом случае необходимо одновременно подавать на микросхему сразу четыре напряжения, и тут еще больше шансов неугодить этому паразиту-тиристору.

Это все не значит, что микросхема однозначно плохая, и все вообще ужасно! То количество брака, с которым сталкивался я сам – не такое уж и большое. Поэтому не стОит бояться! Все свои схемы я стараюсь разрабатывать так, чтобы дать минимум шансов всем “вредным” микросхемам.

У меня еще ни одна не сгорела!!!

Технические параметры

Технические характеристики TDA7294 позволяют получить максимальную мощность до 100 Вт, при сопротивлении в цепи нагрузки от 4 до 8 Ом. Этому способствуют полевые транзисторы, установленные в её предварительном и выходном каскадах. Устройство славится низким уровнем собственных искажений и шумов, работает в широком диапазоне частот и питающих напряжений.

Максимальные параметры

Рассмотрим максимальные значения предельно допустимых режимов эксплуатации TDA7294:

• напряжение питания (без сигнала) V_S = ± 50 В;
• пиковый выходной ток I_O = 10 А;
• мощность рассеивания (при T_case=70 ОС) P_tot = 50 Вт;
• диапазон рабочих температур от 0 до 70 ОС;
• температура: кристалла Tj до +150 ОС; при хранении до +150 ОС.

Стоит учитывать, что поданные на микросхему 50 В являются критическими и могут вывести её из строя. Поэтому не стоит экспериментировать с такими величинами, если нет желания спалить устройство. Оптимальным напряжением при нагрузке в 4 Ом считается ±27 В, а для 8 Ом не более ±35 В.

Для использования на мощности более 10 Вт, необходимо предусмотреть радиатор. Если не заморачиваться с расчётами, то его можно взять из старого компьютерного блока питания. В любом случае, чем он больше тем лучше. Ставить нужно через слюдяную прокладку. Дополнительно можно установить вентилятор, предусмотрев при этом выход для воздуха.

Отдельно нужно сказать про выбор источника напряжения. Чтобы устройство выдавало заявленные 100 Вт для воспроизведения музыки, достаточно будет блока питания мощностью от 110 Вт. На многих форумах советуют брать с запасом на 250 Вт. C таким БП данная TDA справится и c чистым синусоидальным сигналом.

Электрические параметры

Значения электрических параметров TDA7294 получены производителем при следующих режимах измерения: напряжение питания V_S = ± 35 В, сопротивлении нагрузки R_L = 8 Ом, температуры воздуха T_amb=25 ОС, рабочая частоты f=1 кГц. Они справедливы если в графе «условия» не указано иных величин.

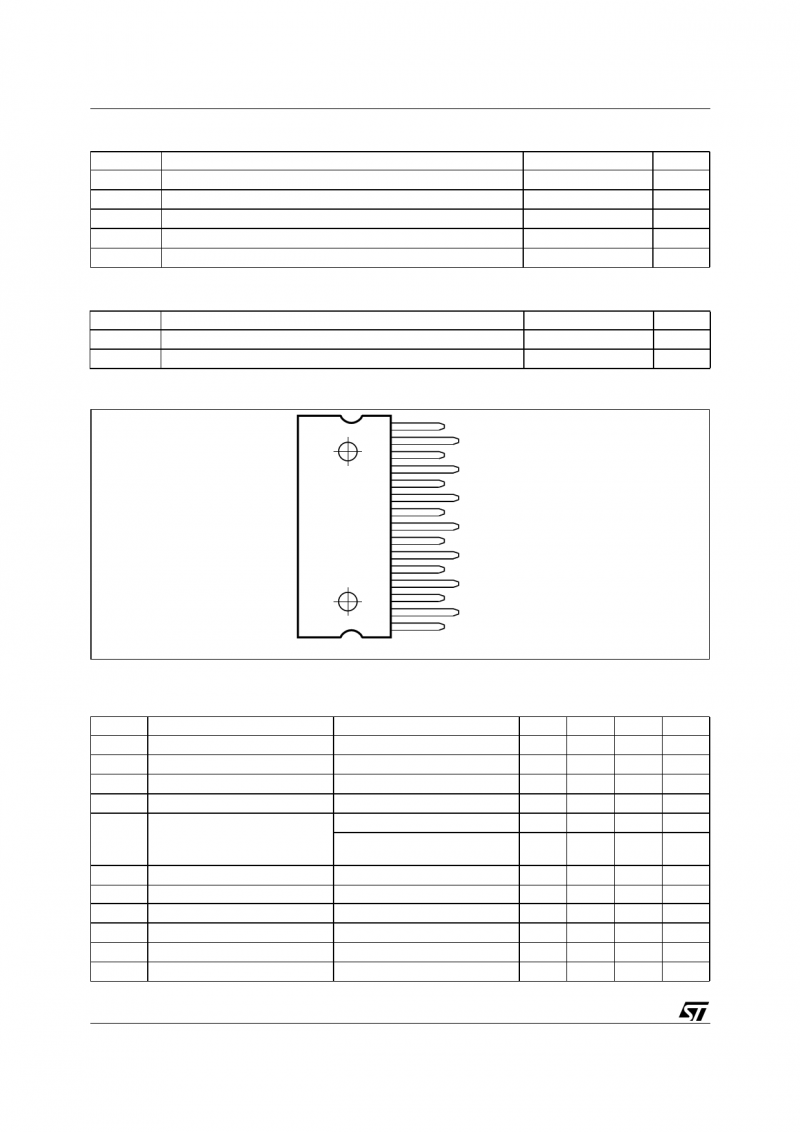

TDA7297SA Datasheet Download — ST Microelectronics

Номер произв	TDA7297SA
Описание	DUAL BRIDGE AMPLIFIER
Производители	ST Microelectronics
логотип
1Page No Preview Available ! www.DataSheet4U.com TDA7297SA 10W+10W DUAL BRIDGE AMPLIFIER s WIDE SUPPLY VOLTAGE RANGE (6V-18V) s MINIMUM EXTERNAL COMPONENTS – NO SWR CAPACITOR – NO BOOTSTRAP – NO BOUCHEROT CELLS – INTERNALLY FIXED GAIN s STAND-BY & MUTE FUNCTIONS s SHORT CIRCUIT PROTECTION s THERMAL OVERLOAD PROTECTION TECHNOLOGY BI20II CLIPWATT15 ORDERING NUMBER: TDA7297SA DESCRIPTION The TDA7297SA is a dual bridge amplifier specially designed for TV and Portable Radio applications. BLOCK AND APPLICATION DIAGRAM Pin to pin compatible with: TDA7297, TDA7266B, TDA7266SA, TDA7266M, TDA7266MA, TDA7266, & TDA7266S. 0.22µF IN1 ST-BY 4 7 VCC 3 13 470µF + 1 OUT1+ — 100nF S-GND 9 Vref 0.22µF IN2 12 MUTE 6 — 2 OUT1- + + 15 OUT2+ — September 2003 PW-GND 8 — 14 OUT2- + D94AU175B 1/11 No Preview Available ! TDA7297SA ABSOLUTE MAXIMUM RATINGS Symbol Parameter Vs IO Ptot Top Tstg, Tj Supply Voltage Output Peak Current (internally limited) Total power dissipation (Tcase = 70°C) Operating Temperature Storage and Junction Temperature Value 20 2 30 0 to 70 -40 to 150 Unit V A W °C °C THERMAL DATA Symbol Rth j-case Rth j-amb Parameter Thermal Resistance Junction-case Thermal Resistance Junction to ambient Value Typ. = 1.8; Max. = 2.5 48 Unit °C/W °C/W PIN CONNECTION (Top view) 15 OUT2+ 14 OUT2- 13 VCC 12 IN2 11 N.C. 10 N.C. 9 S-GND 8 PW-GND 7 ST-BY 6 MUTE 5 N.C. 4 IN1 3 VCC 2 OUT1- 1 OUT1+ D03AU1463 ELECTRICAL CHARACTERISTCS (VCC = 13V, RL = 8Ω, f = 1KHz, Tamb = 25°C unless otherwise specified) Symbol Parameter Test Condition VCC Supply Range Iq Total Quiescent Current RL = ∞ VOS Output Offset Voltage PO Output Power THD 10% THD Total Harmonic Distortion PO = 1W PO = 0.1W to 2W f = 100Hz to 15KHz SVR Supply Voltage Rejection f = 100Hz, VR =0.5V CT Crosstalk AMUTE Mute Attenuation Tw Thermal Threshold GV Closed Loop Voltage Gain ∆GV Voltage Gain Matching Min. 6.5 8.3 Typ. 50 10 0.1 Max. 18 65 120 0.3 1 Unit V mA mV W % % 40 56 dB 46 60 dB 60 80 dB 150 °C 31 32 33 dB 0.5 dB 2/11 No Preview Available ! TDA7297SA ELECTRICAL CHARACTERISTCS (continued) (VCC = 13V, RL = 8Ω, f = 1KHz, Tamb = 25°C unless otherwise specified) Symbol Parameter Test Condition Ri Input Resistance VTMUTE Mute Threshold Vo = -30dB VTST-BY St-by Threshold IST-BY St-by Current V6 = GND eN Total Output Voltage A Curve; f = 20Hz to 20KHz Min. 25 2.3 0.8 Typ. 30 2.9 1.3 150 220 Max. 4.1 1.8 100 500 Unit KΩ V V µA µV µV APPLICATION SUGGESTION STAND-BY AND MUTE FUNCTIONS (A) Microprocessor Application In order to avoid annoying «Pop-Noise» during Turn-On/Off transients, it is necessary to guarantee the right St- by and mute signals sequence. It is quite simple to obtain this function using a microprocessor (Fig. 1 and 2). At first St-by signal (from µP) goes high and the voltage across the St-by terminal (Pin 7) starts to increase ex- ponentially. The external RC network is intended to turn-on slowly the biasing circuits of the amplifier, this to avoid «POP» and «CLICK» on the outputs. When this voltage reaches the St-by threshold level, the amplifier is switched-on and the external capacitors in series to the input terminals (C3, C5) start to charge. It’s necessary to mantain the mute signal low until the capacitors are fully charged, this to avoid that the device goes in play mode causing a loud «Pop Noise» on the speakers. A delay of 100-200ms between St-by and mute signals is suitable for a proper operation. Figure 1. Microprocessor Application C1 0.22µF IN1 ST-BY R1 10K C2 10µF 4 7 VCC 3 13 C5 470µF + 1 OUT1+ — C6 100nF µP S-GND 9 C3 0.22µF IN2 Vref 12 MUTE R2 10K C4 1µF 6 — 2 OUT1- + + 15 OUT2+ — PW-GND 8 — 14 OUT2- + D95AU258A 3/11
Всего страниц	11 Pages
Скачать PDF

↑ Схема усилителя MadFeedback1 (MF1)

Рассмотрим схему действия поподробнее. Сигнал со входа IN поступает через проходной конденсатор C1 на низкоомное плечо обратной связи R1 R3, которое вместе с конденсатором C2 образует ФНЧ, препятствующий проникновению наводок и ВЧ шумов в звуковой тракт. Вместе с резистором R4, входная цепь создает первый сегмент ООС, Ку которого равен 2.34. Далее, если бы не токовый датчик R7, коэффициент усиления второй цепи задавался бы отношением R5/R6 и равнялся бы 45.5. Итоговый Ку был бы около 100. Однако, токовый датчик в схеме все-таки есть, и его сигнал суммируясь с падением напряжения на R6, создает частичную ООС по току. Выражение полного коэффициента довольно сложно, поэтому для удобства радиолюбителя пришлось аппроксимировать реальную зависимость достаточно простой функцией.

где kп — коэффициент приведения, зависящий от номиналов элементов цепи ООС

Ниже представлен график реального и расчетного (по вышеприведенной формуле) коэффициента усиления. При наших номиналах схемы kп=15.5, что дает результат удовлетворительной точности при сопротивлениях нагрузки выше 1 Ома.

Совершенно очевидно, что ни один здравомыслящий человек акустику с таким низким сопротивлением подключать к микросхемному усилителю не будет, однако вглядитесь, при коротком замыкании Ку практически уходит в ноль, а ведь последовательно динамику стоит еще и R7, который также ограничивает ток.

Характеристики усилителя при работе на нагрузку 4 Ома (ИМС TDA7294): — Рабочий диапазон частот, Гц 20—20 000 — Напряжение питания @4 Ом, В ±30 — Напряжение питания @8 Ом, В ±40 — Номинальное входное напряжение, В 0.6 действ. — Номинальная выходная мощность, Вт 73 действ. — Входное сопротивление, кОм 9.4 — THD при 70Вт, не более, % 0.3* — THD при 60Вт, не более, % 0.01**характеристики производителя

Однако следует заметить, что в данном случае напряжение питания рассчитанное, скажем, для 8 Ом нагрузки не придется снижать для работы на более низкоомную, т. к. выходной ток уже ограничен схемотехнически. К слову сказать, у одного из радиолюбителей поддельная микросхема, встроенная токовая защита которой не сработала, 2 минуты работала на полную мощность на короткое замыкание. Т. е. случайный бросок тока, который привел бы к гибели усилителя, фактически исключен.

Рассмотрим графики выходной мощности и выходного тока от сопротивления нагрузки для входного сигнала 0.6В.

Как видно из графика, клиппинг по мощности практически не возможен при увеличении нагрузки, чем страдают классические схемы, реализующие принцип Источника Тока, Управляемого Напряжением (ИТУН). Если там эквивалентное выходное сопротивление практически бесконечно, то в случае MF1 оно вполне реально ограниченно примерно на 10 Омах.

Что же мы получили в итоге? Мы получили неприхотливый усилитель со звучанием, характерным для ИТУН-а, без паразитных призвуков, мощное и динамичное, однако усилитель остался устойчив, легче переносит комплексную нагрузку фильтров АС и, кроме того, задранный Ку ИТУН-а на резонансной частоте ГД в предлагаемой схеме проявляется в гораздо меньшей степени.

Предварительный усилитель стерео. Простой мощный стерео усилитель на одной микросхеме Tda7297.

Он имеет минимум деталей и очень компактен — так же, как и мини — стерео усилитель.

Построение усилителя на микросхеме Tda7297 не требует много обвеса. Электронная схема построена по схеме, предложенной производителем из Datasheet с небольшими доработками, в частности, добавление регулятора громкости с использованием двойного логарифмического потенциометра на 10 ком.

Tda7297 микросхема с выходным мостом и, следовательно, подключаемые колонки должны быть снабжены электролитическими конденсаторами.

Конфигурация выходного моста проста — два одинаковых усилителя для каждого канала, работающего в противофазе. Каждый вывод выхода подключен к одному полюсу динамика. Подобное управление выходным напряжением позволяет получить высокую мощность с очень низким напряжением питания. По заявлению производителя, эта схема может работать при напряжении от 6, 5 вольт до 18 вольт. В данном варианте использовалось напряжение в 12 в.

Резистивный делитель, состоящий из двух сопротивлений 47 ком, и электролитический конденсатор 10 мкф на 25 вольт служат для устранения искажений при включении питания. Два конденсатора по 2, 2 мкФ — полиэстер или керамические.

Микросхему Tda7297 необходимо разместить на радиаторе. В данной конструкции применен теплоотвод в виде листового алюминия толщиной 2 мм и площадью около 45 кв. См.

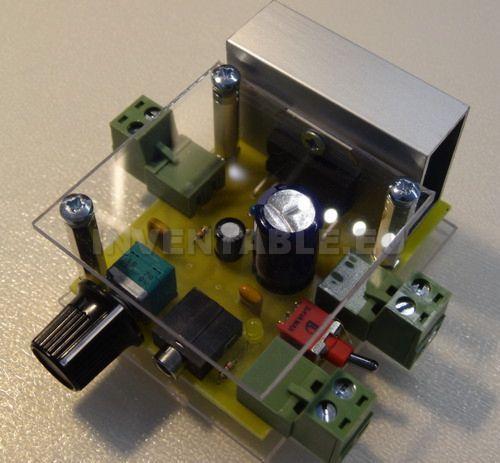

TDA7297. Собери сам (DIY) — самый дешевый усилитель на TDA7297

Всем привет.Как то одним зимним вечером (правда бесснежным) мне захотелось заказать что нибудь спаять. Решил, что буду паять усилок, когда нибудь может и применю его куда нибудь)Сам набор состоит из 8 деталек + плата, там все элементарно в сборке, поэтому не фоткал сборку и т.д.Ниже только готовый (почти, надо бы регулятор громкости приделать, да и корпуса нет) вариант, пара фото внешнего вида, да и тест.Итак, цена была самой минимальной на али, пришло за месяц.В комплекте плата, куда надо паять элементы, далее микросхема tda7297 (15 ватт (при кни — 10%) *2 канала), 2 конденсатора на 10mf 50v и 100mf 25v, 2 резистора по 47 кОм, 2 неполярных конденсатора 0,22 мкФ, да диод для защиты от переплюсовки.Все. Все просто и легко. Осталось приделать радиатор для охлаждения. Я меня радиатор от 3 пня — отлично справляется.Ну и еще для удобства я к выходу под колонки припаял клеммники винтовые, благо давно были заказаны и просто валялись.Когда я все запаял, у микросхемы несколько ножек не были запаяны. Как я понял — это для того, чтобы можно было немного пошаманить и сделать режимы mute и ST-BY.В пайке опыта не много, да и я паял на работе паяльником из фикспрайса, это было сложно, но я все контакты пропаял хорошо, но заднюю часть не покажу)С другой стороны может и не красиво получилось, но припаяно намертво)Подключал к блоку питания jazzway bsps 25w (12v -2.1a). Не фонит совсем.Ну и качество звука. Подключал к советским колонкам 15 ас — 109.Я не могу конечно о нем(о звуке) профессионально судить, но для большинства людей качество будет хорошим. Для дома громкости хватит вполне. Басы имеются.Меня всем устраивает. Цену 100% оправдывает. Удовольствие от сборки и результата я получил))

↑ Детали, печатная плата и характеристики УМЗЧ

Детали усилителяDA1 — TDA7265 STM, корпус Multiwatt 11 (замена: TDA7269, TDA7269A, TDA7265B, TDA7292) — 1 шт.,VT1 — 2N2222 — 1 шт.,VD1 — Стабилитрон BZX55C5V1 5,1V 0,4W, корпус DO-35 — 1 шт.,R1, R2 — Рез.-0,25-1,0 МОм (коричневый, черный, зеленый, золотистый) — 2 шт.,R3 — R6 — Рез.-0,25-620 Ом (синий, красный, коричневый, золотистый) или рез.-0,25-619 Ом 0,5% (синий, коричневый, белый, черный, зеленый) — 4 шт.,R7, R8 — Рез.-0,25-20 кОм (красный, черный, оранжевый, золотистый) или рез.-0,25-20 кОм 0,5% (красный, черный, черный, красный, зеленый) — 2 шт.,R9, R10 — Рез.-2-4,7 Ом (желтый, фиолетовый, золотистый, золотистый) — 2 шт.,R11 — Рез.-0,25-2 кОм (красный, черный, красный, золотистый) — 1 шт.,R12, R13 — Рез.-0,25-15 кОм (коричневый, зеленый, оранжевый, золотистый) — 2 шт.,R14 — Рез.-0,25-18 кОм (коричневый, серый, оранжевый, золотистый) — 1 шт.,C1, C2 — Конд. 2,2/50V 0511 NPL или конд. К73-17 имп. 2,2 мкФ х 100 В 5% POLYESTER BOXED, B32522C1225C1225J000 — 2 шт.,C3, C4 — Конд. NPO 750 пФ 5% керам. имп. или FKP2 750 пФ х 100 В, WIMA — 2 шт.,C5, C6, C9, C10 — Конд. К73-17 имп., 0,1 мкФ, 63В, 10%, POLYESTER BOXED, B32529C0104K000 — 4 шт.,C7, C8 — Конд. 1000/50V 1331+105°С — 2 шт.,C11 — Конд. 1/50V 0405+85°С — 1 шт.,X1, X2 X3; X4, Х5, Х6 — TB-3 (300) клеммник 3 к. шаг 5 мм на плату — 2 шт.,X7, X8; X9, X10 — TB-01A клеммник 2 к. шаг 5 мм на плату — 2 шт.,J1, J2 — PLS-3 2,54 вилка 3 к. на плату — 2 шт.,P1, P2 — MJ-0-4 съемная перемычка (джампер) с шагом 2,54 мм высотой 4,5 мм для штыревых контактов PLS — 2 шт.,печатная плата 82×82 мм — 1 шт.

Рис. 3. Размещение деталей стереофонического усилителя на печатной плате. Дорожки показаны на просвет
Максимальная выходная мощность: Rн=8 Ом — 25 Вт, Rн=4 Ом — 20 Вт;Полоса пропускания по уровню — 3 дБ: 4 Гц…100 кГц;Входное напряжение: 0,4 В;Входное сопротивление: 20 кОм;Коэффициент гармоник: 0,02%;Разделение между каналами: не хуже 70 дБ.

Связанные материалы

3500 микросхем усилителей мощности низкой частоты и их аналоги. Е. Ф. Турута…
3500 микросхем усилителей мощности низкой частоты и их аналоги. Е. Ф. Турута Издательство: ДМК…

Объект «Труба». Загадка!…
Кто догадается, что это за космическая штуковина, тому ничего не будет. Свои догадки пишите в…

5000 современных микросхем УНЧ и их аналоги. Е.Ф.Турута…
5000 современных микросхем УНЧ и их аналоги. Е.Ф.Турута Издательство: Наука и техника Год издания:…

TDA7265…
25+25 Ватт стерео усилитель с Мутем и Стендбаем. Можно включать в мосте. Защита от КЗ и перегрева….

Современные усилители на микросхемах. Баширов С.Р….
Современные усилители на микросхемах. Баширов С.Р. В данном издании рассмотрены конструкции узлов…

Микросхемы для импульсных источников питания и их применение…
Хочу предложить Вашему вниманию справочник «Микросхемы для импульсных источников питания и их…

Аудио усилитель TDA7265 2x25W. Объект «Труба» — отгадка…
С загадкой получился некоторый фальстарт: я прислал Игорю фото с вопросом «стоит ли писать от этом…

TDA1514A: 50-ваттный усилитель за 15 минут…
Одна из разработок фирмы «Philips» — микросхема TDA1514A – может помочь в создании Hi-Fi усилителя…

Защита USB-устройств от статики. Чипы TPD2E001, USB6B1, STF202-22T1G…
Наверное каждый из нас когда-нибудь испытывал на себе разряд статического электричества, а многие…

Усилитель на микросхеме TA8205, TA8210, TA8215, TA8221…
Очень кратенькая практическая статейка с фотками, навеянная проектом нашего болгарского товарища по…

↑ Упомянутые источники

Стереофонический аудиоусилитель на микросхеме TDA2616 Аудио усилитель TDA7265 2×25W

Объект «Труба» — отгадкаTDA7265TDA7265TDA7265BTDA7269ATDA7292Спасибо за внимание!

Владимир Мосягин (MVV)
Россия, Великий Новгород
Список всех статей

Профиль MVV

Радиолюбительством увлекся с пятого класса средней школы.Специальность по диплому — радиоинженер, к.т.н.Автор книг «Юному радиолюбителю для прочтения с паяльником», «Секреты радиолюбительского мастерства», соавтор серии книг «Для прочтения с паяльником» в издательстве «СОЛОН-Пресс», имею публикации в журналах «Радио», «Приборы и техника эксперимента» и др.

↑ Перейдем к решению технологических вопросов

Многих смущает питание и надежность цепей mute и stby. Согласитесь, держать на одном тумблере два полюса питания просто опасно, особенно если тумблер более чем бюджетный. Не одна микросхема вышла из строя из-за таких фокусов. Об обеспечении надежности этого узла я также позаботился, разведя прямо на печатной плате параметрический стабилизатор на 12В, представленный на рисунке.

Стабилизатор

От него питаются сервисные цепи микросхемы. В качестве выводов установлен трехштырьковый джампер. Это позволило решить сразу несколько задач:

— Если управление микросхемой не нужно, он просто фиксируется в положении Play!, усилитель постоянно находится в разблокированном состоянии и готов к работе ежесекундно.— Если в многоканальном усилителе длительно не используются, скажем, тыловые каналы, можно перекинуть джампер в положение Mute, при этом заблокируются входные и выходные каскады микросхемы и ее потребление снизится до микроскопических дежурных токов.— К джамперу можно подключить внешний ON-ON тумблер, такой, например, как доступный MTS102.

На схеме также представлен пример индикатора включения микросхемы, собранный на элементах R14 LED1. R14 выступает источником тока примерно в 5мА для светодиода LED1, который зажигается в положении Play! и погасает в режиме Mute. Кроме того, даже при неисправности тумблера и замыкании его контактов +Uп-Земля, ничего страшного не произойдет, поскольку ток ограничен резистором R11 на безопасном уровне. Емкости C11 C12 увеличены вдвое по сравнению со штатными для обеспечения большей задержки при включении и предотвращении щелчка в АС даже при длительном заряде силового блока питания.

Связанные материалы

Простые УМЗЧ на TDA7266 и TDA7297. Правда о мостовом включении и «двойном мосте»…
Несмотря на популярность УНЧ работающих в классе D, классические микросхемы типа TDA7266, TDA7297 и…

TDA8920…
TDA8920 — высококачественный усилитель мощности класса «D» с очень низким уровнем рассеяния….

AN-1849 An Audio Amplifier Power Supply Design (Texas Instruments). Разработка блоков питания для аудио усилителей…
Application Report SNAA057B–June 2008, Revised May 2013 AN-1849 An Audio Amplifier Power Supply…

Audio power amplifier design handbook. Douglas Self…
Руководство по дизайну аудио усилителей. Автор Douglas Self. Замечательная книга о конструировании…

Мониторный УМЗЧ «Waft Killer 7» на LT1210 и умощненный вариант «Waft Killer 15″…
Впервые обратил внимание на чип LT1210 на Датагоре. Мне его вручили после Новогоднего конкурса в…

Усилитель на STK433-060 в Бриг-001, нужна помощь с защитами…
Всех приветствую! Решил заменить УМЗЧ в усилителе «Бриг-001»

Из всех микросхем, думаю о…

TDA7384…
Микросхема TDA7384 представляет собой мостовой четырехканальный усилитель мощности ЗЧ с…

TDA8560…
TDA8560 — автомобильный стерео усилитель класса B, с выходной мощностью — 2×40 Вт (при нагрузке 2…

Sven SPS-820 2.1 — Схема, Datasheet, Service Manual…
Технические характеристики Sven SPS-820 Выходная мощность (RMS), Вт сабвуфер: 18 сателлиты: 2 × 10…

Даташит CS4350 pdf datasheet 192-kHz Stereo DAC with Integrated PLL…
Давненько наш справочник не пополнялся полезняшками. Предлагаю возобновить традицию: нашли…

Даташит TDA7293 pdf datasheet…
120В — 100Ватт DMOS аудио усилитель с цепями MUTE/ST-BY TDA7293 монолитная микросхема в корпусе…

TDA8567q 4х25 Вт

Мостовой усилитель класса Hi – Fi на четыре канала. Открыть в полном размере

Есть защита от короткого замыкания выходного каскада и термозащита с уменьшением выходной мощности при перегреве. А еще микросхема обладает защитой от колебаний напряжения и режимом отключения. Еще данная микросхема обладает режимом вкл/выкл входного сигнала(режим Mute), и защитой при подаче напряжения на схему от «щелчка».

Характеристики микросхемы

Параметр	Значение
Uпит	6-18 В
Iвых	7,5 А
Iпокоя	230 мА
Pвых	4х25 Вт
Rвх	30 кОм
Коэффициент усиления	26 дБ
Полоса частот	20-20000 Гц
Коэффициент гармоник	0,05 %
Rнагр	4 Ом

Назначение выводов

Номер вывода	Назначение
1	Напряжение питания
2	Выход 1+
3	Общий
4	Выход 1-
5	Выход 2-
6	Общий
7	Выход 2+
8	Напряжение питания
9	Диагностика
10	Вход 1
11	Вход 2
12	Общий сигнальный
13	Вход 3
14	Вход 4
15	Выбор режима
16	Напряжение питания
17	Выход 3+
18	Общий
19	Выход 3-
20	Выход 4-
21	Общий
22	Выход 4+
23	Напряжение питания

TDA7377 — Четырехканальный усилитель — DataSheet

Описание

ВЫСОКАЯ ВЫХОДНАЯ МОЩНОСТЬ (возможные варианты включения):

2 x35 Вт макс./4 Ом2 x30 Вт/4 Ом по стандарту EIAJ2 x30 Вт/4 Ом по стандарту EIAJ2 x 20 Вт/4 Ом при 14.4 В, 1 кГц, 10%4 x 6 Вт/4 Ом при 14.4 В, 1 кГц, 10%4 x 10 Вт/2 Ом при 14.4 В, 1 кГц, 10%

—  Нет конденсатора в цепи компенсационной обратной связи

— Внутренне фиксированное усиление (26 дБ BTL)

• Функция ожидания (КМОП-совместима)
• Беззвучный режим
• Проверка на:

— Отсечку

— Короткое замыкание выхода на землю

— Короткого замыкания выхода на + источника питания

— Плавное включение

— Перегрев и отключение в случае перегрева

Защита :

— От короткого замыкания

— От перегрева

— Отключение нагрузки при перенапряжении

— От очень большой индуктивности нагрузки

— От случайного отключения земли

— От неправильного подключения полюсов источника питания

— От электростатических напряжений

TDA7377 — микросхема  для автомобильных усилителей класса AB, способная работать по мостовой схеме или как четырехканальный усилитель. Полностью комплементарная структура выходного каскада и постоянный коэффициент усиления дают возможность получить максимальную при минимальном количестве внешних компонентов.

Обозначение	Параметр	Значение	Ед. изм.
Vop	Рабочее значение напряжения питания	18	В
VS	Постоянное напряжение источника питания	28	В
Vpeak	Максимум напряжения питания ( t= 50 мс)	50	В
IO	Максимум выходного тока (не повторяющийся t = 100 мкс)	4.5	А
IO	Максимум выходного тока (повторяющийся f > 10 Гц)	3.5	А
Tstg, Tj	Температура хранения и температура перехода	от — 40 до 150	°C
Rth j-case	Тепловое сопротивление кристалл-корпус	1.8	°C/Вт

Обозначение	Параметр	Условия	Мин.	Тип.	Макс.	Ед. изм.
VS	Диапазон питающего напряжения		8		18	В
Id	Потребляемый ток	RL = ∞			150	мА
VOS	Выходное напряжение смещения				150	мВ
PO	Выходная мощность	THD = 10%; RL = 4 Ом
Мостовая схема	18	20		Вт
С несимметричным выходом	5.5	6		Вт
С несимметричным выходом, RL = 2 Ом		10		Вт
PO max	Максимальная выходная мощность (***)	VS = 14.4 В, Мост	31	35		Вт
PO EIAJ	Выходная мощность по EIAJ	VS = 13.7 В, Мост	27	30		Вт
THD	Коэффициент нелинейных искажений	RL = 4 Ом
Несимметричная схема, PO = от 0.1 до 4 Вт		0.02		%
Мостовая схема, PO = от 0.1 до 10 Вт		0.03	03	%
CT	Перекрестные помехи	f = 1 кГц, Несимметричная схема		70		дБ
f = 10 кГц, Несимметричная схема		60		дБ
f = 1 кГц, Мостовая схема	55			дБ
f = 10 кГц, Мостовая схема		60		дБ
RIN	Входное сопротивление	Несимметричная схема	20	30		кОм
Мостовая схема	10	15		кОм
GV	Усиление по напряжению	Несимметричная схема	19	20	21	дБ
Мостовая схема	25	26	27	дБ

В данной схеме можно использовать конденсаторы C9, C10, C11, C12 меньшей емкости, если не будет подключаться нагрузка 2 Ома.

Купить TDA7377 можно здесь.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Назначение выводов микросхемы

А теперь более подробно о том, какие выводы имеются у TDA7294. Первая ножка — это «сигнальная земля», соединяется с общим проводом всей конструкции. Выводы «2» и «3» — инвертирующий и неинвертирующий входы соответственно. «4» вывод также является «сигнальной землей», соединенной с общим проводом. Пятая ножка в усилителях звуковой частоты не используется. «6» ножка – это вольт-добавка, к ней подключается электролитический конденсатор. «7» и «8» выводы — плюс и минус питания входных каскадов соответственно. Ножка «9» — режим ожидания, используется в блоке управления.

Аналогично: «10» ножка – режим приглушения, также применяется при конструировании блока управления усилителя. «11» и «12» выводы не используются в конструкции усилителей звуковой частоты. С «14» вывода снимается выходной сигнал и подается на акустическую систему. «13» и «15» выводы микросхемы — это «+» и «–» для подключения питания выходного каскада. На микросхеме TDA7294 схема усилителя для сабвуфера ничем не отличается от предложенных в статье, дополняется она только фильтром низких частот, который соединяется со входом.

↑ Выводы

Часто начинающие любители жалуются на малую мощность, но дело может быть совсем не в этом, а в недостаточном уровне сигнала от источника. У рассмотренных микросхем усиление равно 26 дБ т. е. 20 раз, а у TDA7297 оно равно 33 дБ т. е. 44 раза. Разница существенная! При одинаковом входном сигнале не вызывающем ограничения, мощность излучемая динамиками, будет у TDA7297 в 4 раза выше! Однако максимальная неискаженная мощность (при достаточном входном сигнале) будет выше у TDA7379.При нагрузке 8 Ом предпочтительнее TDA7297, а при 4 Ом — TDA7379. Забавно, что стоимость этих и более мощных микросхем, одинакова — «всё за доллар».
