Как подключить китайский вольтметр амперметр

Содержание / Contents

Ток, потребляемый вольтметром, составил около 15мА и менялся в зависимости от количества засвеченных сегментов.
При выходном напряжении более 12В стабилизатор напряжения LCV включается в работу и тем самым поддерживает постоянное напряжение на вентиляторе не более 12В. Делать ее нужно проводом потолще.
Вольтметр переменного тока показывает действующее значение напряжения. Схема включения вольтметра с добавочными сопротивлениями Увеличение предела измерения производится включёнием последовательно с прибором добавочного сопротивления Rдоб.
Схема подключения вольтметра амперметра к регулируемому блоку питания В нижней части схемы вентилятор и китайский вольтметр амперметр подключаются через стабилизатор напряжения LCV к выходу диодного моста параллельно конденсатору С1. На мой взгляд, корпус устройства немного маловат — светодиодные матрицы вплотную прилегают к внутренней стороне корпуса и при установке модуля в лицевую панель приборов фиксаторам не оставлено место для маневра.
Давайте детально рассмотрим две модели самых популярных вольтметров амперметров китайского производства. Контакты Как подключить вольтметр амперметр Очень часто начинающие радиолюбители задают один и тот же вопрос: — Как подключить универсальный китайский вольтметр амперметр к самодельному зарядному устройству или регулируемому блоку питания?

Комментарии

На этом рисунке изображена схема подключения китайского вольтметра амперметра второй модели к регулируемому блоку питания. Для подключения нагрузки рекомендую использовать такой же. Измеряемое напряжение В; ток А. Поскольку электронная начинка ампервольтметра питается напряжением 4, вольт, то есть два способа подключения: 1. Выпаял индикатор, срисовал схему нумерация деталей показана условно : К сожалению, чип остался неопознанным — маркировка отсутствует.

Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству Питание прибора осуществляется от отдельного источника питания в данном случае это пяти вольтовая зарядка от телефона, которую легко разместить в корпусе блока питания. Эта катушка находится на одной оси с постоянным магнитом в приборах, используемых в сети постоянного тока, или с другой катушкой — в устройствах переменного напряжения.

Китайский вольтамперметр dsn-vc У первого слева три толстых провода черный, синий, красный и два тонких черный, красный. Я подавал максимум 56В — больше у меня нету, ничего не сгорело :- , но и погрешность возросла. В принципе можно сейчас и дешевле найти если хорошо поискать , но не факт что это не будет в ущерб качеству сборки прибора.
Как подключить цифровой вольт амперметр из китая

FakeHeader

Оставшийся красный контакт будет соединяться с электрической нагрузкой. Поэтому пока Муза не ушла дам подробнее.

Для осуществления плавной регулировки выходного напряжения, радиолюбители исключают резистор R2, а подстроечный резистор R1 меняют на переменный. Испытания на нагрузку.

Прибор имеет два калибровочных резистора: подстройка напряжения, подстройка тока. Включаю тестер на максимальной чеувствительности.

Цена его колеблется в пределах 4 у. На маленькой проволочке. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Я еще раз перечитал статью, и применил совет по компенсации нуля, замыканием двух контактов на плате. У меня 12 вольтовый, нерегулируемый источник оставшийся от Asus ee и импульсный китайский понижающий модуль. Измеритель Вольтметр + амперметр схема подключения

Схема доработки V-метра

Так родилась эта схема соединения дополнительных электронных компонентов с уже существующими в схеме вольтметра. Отмеченный синим цветом штатный резистор схемы подлежит обязательному удалению. Скажу сразу отличия от других схем приведённых в интернете нашёл, например соединение подстроечного резистора. Всю схему вольтметра перерисовывать не стал (повторять не собираюсь), начертил только ту часть, которая необходима для доработки. То, что питание вольтметра нужно делать отдельным считаю очевидным, всё-таки начало отсчёта в показаниях должно начинаться с нуля. В дальнейшем выяснилось, что питание от батарейки или аккумулятора не подойдет, ибо токопотребление вольтметра при напряжении в 5 вольт составляет 30 мА.

После сборки вольтметра взялся за суть действа. Мудрствовать не буду, просто покажу и расскажу, что с чем соединить, чтобы всё получилось.

Принцип работы

Первый прибор в начале XIX века изобрел Швейгер, но он тогда назывался гальванометром. Рисунок простейшего амперметра выглядит так. На оси кронштейна расположен якорь из стали со стрелкой. Эта конструкция расположена параллельно постоянному магниту, который воздействует на якорь и придает ему магнитные свойства.

Вдоль магнита и стрелки проходят силовые линии, что соответствует нулевому положению на шкале. Как только начнет проходить электрический ток по шине, то произойдет образование магнитного потока. Его силовые линии будут расположены перпендикулярно линиям постоянного магнита.

Самый простой вариант

Кто не хочет заморачиваться с резкой пластика в салоне, проводкой и прочими радостями, связанными с вольтметром, можно пойти путем наименьших усилий. Речь про точно такие же устройства, работающие через прикуриватель. Да, в них есть погрешность примерно в 0.1-0.2 V, но это не столь критино, да и в самом известном китайском магазине, не придется платить больше 400 рублей.

Большинство таких вариантов идет со встроенным термометром (берет данные внутри салона), но вот эта дополнительная функция бесполезно (может, вы с нами не согласитесь). Однако, если поискать, можно найти варианты, где помимо вольтажа и температуры (или вовсе без нее), есть 1-2 USB порта. А вот это действительно удобно.

P.S. Варианты с работой от прикуривателя удобны тем, что вы будете получать информацию, когда это действительно будет нужно, а не всегда с поворотом ключа зажигания.

Применяемость

Тракторы Т-150 К, 158, ДТ-175С, 75 У, Т-130 МГ, ПАЗ-672, ГАЗ-71, 66-01, УАЗ-469РХ, УРАЛ-479

Установка Амперметра

На большинстве автомобилей для контроля за работой системы электроснабжения используется только контрольная лампа заряда, которая не контролирует состояние аккумуляторной батареи, зарядный ток, величину напряжения в бортовой сети и, кроме того, не позволяет определять ряд неисправностей в цепях. Полную информацию о работе генератора и аккумуляторной батареи можно получить, если оснастить автомобиль амперметром

и вольтметром.

Амперметр

обычно подключается в разрыв провода идущего от генератора к аккумулятору. Например на Вазовских машинах между выводам «В+» генератора и «+» аккумуляторной батареи. ПодключениеАмперметра должно производиться проводом подходящего сечения. Так напримерамперметр АП-111 необходимо подсоединять проводом сечением не менее 20кв, в противном случае провод будет греться. СамАмперметр в процессе работы тоже может немного нагреваться, т.к. внутри него установлен шунт, на котором, при большом токе тоже выделяется тепло, это не является неисправностью.

Вольтметр подключется гораздо проще, в любом месте где есть «+». Соответственно один контакт подключается к корпусу другой удобнее подключить к клемме замка зажигания где появляется «+» при включении зажигания. На рисунке показана типичная принципиальная схема подключения Амперметра

и вольтметра

Схема подключения амперметpa

и вольтметpa:

1 — аккумуляторная батарея

2 — генератор

3 — монтажный блок

4 — выключатель зажигания

5 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

6 — амперметр

Правила того, как подключить амперметр, следует знать каждому. Так, например, подобные знания нередко используются при составлении заданий экспериментальных туров олимпиад школьников или же лабораторных работ.

Начнем с принципа работы амперметра. То, что он измеряет силу тока, очевидно просто из названия. Это происходит следующим образом: электрический ток, двигающийся по цепи, проходит и по прибору. При этом создается вращающий момент, который становится причиной отклонения динамической (подвижной) части на некоторый угол. Подобное отклонение прямо пропорционально силе тока. Далее это отображается визуально, например, движением стрелки или выводом числа.

Вспомним понятия параллельного и последовательного подключения. Если нужно измерить силу тока на каком-нибудь приемнике, то значение ее должно совпадать с тем, что проходит через амперметр. Это характерно конкретно для последовательного соединения.

Однако способ присоединения – не единственное важное условие того, как подключить амперметр. Не меньшее значение имеет сопротивление амперметра

Если оно вдруг окажется выше, чем сопротивление приемника, при подключении прибора система работы цепи нарушится, и значение тока, действующего на приемник, изменится.

При подключении в разрыв не имеет значения, подключать «плюсом» к источнику питания или прибору. Главное, чтобы последовательно, а не параллельно.

Видов амперметров существует несколько. Среди них аналоговый и цифровой. С из помощью можно измерять и постоянный, и переменный ток. Однако для любого их них правила подключения амперметра сохраняются без изменений. Стоит только проверить, какой ток измеряет конкретный прибор. Это указано на самом устройстве. Если ток постоянный, указано «=», если переменный – «~». Это необходимо сделать обязательно, в противном случае амперметр работать не будет.

Кроме того, при работе с электричеством надо следовать правилам безопасности. При контакте с оголенными проводами и небрежном отношении есть вероятность если получить не электрический ожог, то весьма неприятные ощущения. Особенно это касается реальных установок, потому что в школьной лаборатории, как правило, цепь работает от батарейки, и сила тока не слишком высокая.

Таким образом, характерной особенностью амперметра является его последовательное подключение. Это ограничивает количество способов, как подключить амперметр.

BY42A схема подключения

Как подключить вольтамперметр к зарядному устройству — подборка схем

Не заметить их сигналов будет трудно, за что производителю большой плюс. Схема подключения вольтметра и амперметра с отдельным шунтом к блоку питания Шунт всегда подключается параллельно амперметру. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания. Напряжение питания имеет очень широкий диапазон, вы можете подать от 4 до 30 Вольт, красный провод — плюсовой, черный — минус.

На этом рисунке изображена схема подключения вольтметра и амперметра со встроенным токоизмерительным шунтом. Также желательно, чтобы у прибора присутствовал шунт, для доработки процесса подключения. При неправильном подключении табло прибора будет показывать нулевые значения.

Кстати, показания напряжения он тоже завышает на 0,3 вольта. Для подключения вольтметра нужно разобраться с проводами, таких насчитывается пять: Три тонких. Дисплей двухцветный красный и синий.
Мини лабораторный блок питания своими руками

Основные характеристики прибора

Правильно подключить вольтметр поможет знание его устройства и принципов работы.
Вид обычного переносного вольтметра известен каждому. Это прямоугольная коробка с фронтальным экраном, рычажками, кнопками и разъемами для контактов. Он оборудуется ручкой, на которую его можно ставить в приподнятом положении, также она служит для его переноски. Есть также очень компактные варианты, похожие на амперметр. Это просто маленькая коробочка с клеммами и шкалой со стрелкой.

Некоторые приборы, схожие с амперметром, отличить можно по знаку V на табло. В схемах его изображают такой же буквой, но в кружке. Так же как у первого, на одном его конце есть знак «+». Его обязательно подсоединяют к плюсовому концу источника, то есть к точке с положительным значением цепи. В противном случае указатель будет показывать в противоположную правильному направлению сторону.

Чем больше сопротивление внутри устройства, тем лучше, поскольку в таком случае сопротивление имеет наименьшее влияние на объект измерения, поэтому показания его более точны и диапазон применения шире.

Есть достаточно разнообразное количество модификаций:

• по принципу функционирования (электромеханические, статические, электронные);
• по назначению (импульсные, постоянного/переменного тока, чувствительные к фазе, селективные, универсальные);
• стационарные, щитовые, переносные.

Более техническое определение вольтметра звучит так: гальванометр с большой чувствительностью, значительным сопротивлением, оборудованный табло, на котором отображаются показатели разности потенциалов, или электровозбудительный показатель в вольтах.

Виды амперметров

По своему действию все амперметры разделяются на электромагнитные, магнитоэлектрические, тепловые, электродинамические, детекторные, индукционные, фото- и термоэлектрические. Все они предназначены для измерения силы постоянного или переменного тока. Среди них, наиболее чувствительными и точными, являются электродинамические и магнитоэлектрические амперметры.

Во время работы магнитоэлектрического амперметра, создается крутящий момент, через взаимодействие между полем в постоянном магните и током, проходящим через обмотку рамки. С этой рамкой и соединяется стрелка, движущаяся по шкале. Поворот стрелки осуществляется на величину угла, пропорциональную силе тока.

Последовательность подключения амперметра с шунтом

Схемы с трансформаторами тока применяются на энергопредприятиях. Для подключения амперметров в низковольтных цепях электрики-любители, как правило, используют схему с шунтами.

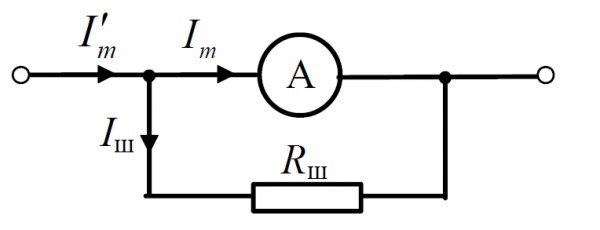

Схема подсоединения амперметра с шунтом

Последовательность шагов по сборке схемы:

1. Многие амперметры комплектуются откалиброванными шунтами. Необходимо знать приблизительный диапазон токов измерения. Зная ток, выбирается соответствующий шунт;
2. Закрепить шунт на контактных выводах амперметра;
3. Обесточить устройство, предназначенное для контроля тока;
4. Разомкнуть питающую электроцепь и включить в нее последовательно с нагрузкой (лампой, резистором и т. д.) амперметр с закрепленным на нем шунтирующим элементом, учитывая полярность прибора (для аналоговых устройств) и источника;
5. Подать напряжение и снять данные;
6. Вновь отключить питающий источник, отсоединить амперметр и восстановить нормальную схему;
7. Цена одного деления прибора определяется, исходя из значения тока, указанного на шунте.

В мультиметре шунты уже встроены в прибор. Нужно только поставить переключатель в нужный диапазон измерений. Делается это при снятом питании.

Важно! Если амперметр включается в цепь для определения зарядного тока между ЗУ и аккумулятором, то «плюс» ЗУ соединяется с «плюсом» амперметра, а «минус» амперметра с «плюсом» аккумулятора

Join the conversation

И наоборот. При выходном напряжении более 12В стабилизатор напряжения LCV включается в работу и тем самым поддерживает постоянное напряжение на вентиляторе не более 12В. Предохранитель обязателен. Если источник измеряемого напряжения работает в диапазоне 0 -4,5 В или выше 30 Вольт, то до 4,5 Вольт ампервольтметр не запустится, а при напряжении более 30 Вольт он просто выйдет из строя, во избежание чего следует воспользоваться следующей схемой: О проводах из комплекта: — провода трехконтактного разъема тонкие и выполнены проводом 26AWG — толще тут и не нужно. Оценка статьи: 3 оценок, среднее: 5,00 из 5 Загрузка

Пробовали питать его от отдельного линейного источника питания 12 вольт — показания стрелочного и цифрового амперметров совпадают.

Шунт впаян с наклоном к разъему, что пришлось исправить отгибанием шунта При подключении и сравнении показаний с показаниями мультиметра, расхождения составили 0,2 Вольта. Пошаговое подключение: Необходимо решить от какого источника питания будет работать прибор, отдельного или встроенного. Предохранитель обязателен. Видимо, эти вольтамперметры предназначены для использования в НЧ технике с питанием от промышленной сети переменного тока. ПОДКЛЮЧЕНИЕ ВОЛЬТ АМПЕР МЕТРА к зарядному устройству.покупка мотор колеса для Fat Bike 1500ватт

Recommended Posts

Тут как не считай, по формулам, всё равно придётся подгонять. На этом рисунке изображена схема подключения вольтметра и амперметра со встроенным токоизмерительным шунтом. После таких доработок собрал вольтамперметр dsn-vc
Отдельно хочу разъяснить способы подключения ампервольтметра.
Если источник измеряего напряжения работает в диапазоне от 4,5 до 30 Вольт, то тогда схема подключения выглядит так: 2. У приборов на плате имеются подстроечные SMD резисторы с помощью которых, есть возможность подкорректировать показания вольтметра и амперметра.
Подав питание на схему, индикатор начнет светиться.
При подключении устройства в сеть постоянного тока на табло показывается полярность подключения. На каждом шунте имеется маркировка указывающая на какую силу тока он рассчитан.
Чтобы переместить или совсем выключить точку, нужно выпаять ЧИП-резистор R13 10кОм, который находится рядом с транзистором и вместо него запаять обычный резистор 10кОм 0. Если источник измеряемого напряжения работает в диапазоне 0 -4,5 В или выше 30 Вольт, то до 4,5 Вольт ампервольтметр не запустится, а при напряжении более 30 Вольт он просто выйдет из строя, во избежание чего следует воспользоваться следующей схемой: О проводах из комплекта: — провода трехконтактного разъема тонкие и выполнены проводом 26AWG — толще тут и не нужно.
В этой статье речь пойдет о довольно дешевом, но очень распространенном китайском вольтамперметре с маркировкой dsn-vc
Правильное подключение вольтамперметра

Общие сведения о приборе

Законы электрической цепи преподаются в учебных заведениях. Каждому подростку известны нюансы про направленное движение заряженных частиц. Оно представлено перемещением электронов по проводнику и называется электричеством. Если рассматривать практическую сторону, любое перемещение чего-либо в природе (воздушные массы, заряды, вода в реке) может приносить пользу человечеству.

На основании этого создаются различные устройства, просчитывающие и измеряющие всевозможные величины. Например, чтобы иметь подробное представление про ток, стоит воспользоваться амперметром. Прибор без труда определяет численность заряженных частиц, которые пересекают установленное в проводнике сечение за определенный период (единицу) времени, что и является силой тока.

К блоку питания

Блоки питания, выполняют важную роль, выравнивают показания сети до нужного состояния. При неправильной работе они могут сильно навредить дорогому оборудованию, вызывая перегрев. Для того чтобы избежать проблем при их работе, а особенно в тех случаях, когда блок питания изготавливается вручную, желательно использовать недорогой амперметр, вольтметр.

Из Китая можно заказать самые разные модели, но для стандартных устройств, работающих от домашней сети подойдут такие, которые измеряют ток от нуля до 20 А, а напряжение до 220 В. Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания.

Большинство устройств может быть отрегулировано при помощи встроенных резисторов. К тому же, они обладают высокой точностью, практически 99%. На табло выведены шесть позиций по три на напряжение и силу тока. Питаться они могут как от отдельного, так и от встроенного источника.

Для подключения вольтметра нужно разобраться с проводами, таких насчитывается пять:

• Три тонких. Черный минус, красный плюс, желтый для измерения разницы.
• Два толстых. Красный плюс, черный минус.

Первые три шнура чаще всего объединены для удобства. Подключение может осуществляться через специальный гнездовой разъем, или при помощи спайки.

1. Необходимо решить от какого источника питания будет работать прибор, отдельного или встроенного.
2. Черные провода соединяются и припаиваются на минус БП. Таким образом, создается общий минус.
3. Таким же образом нужно соединить тонкий красный и желтый контакты. Они подключаются к питающему контакту.
4. Оставшийся красный контакт будет соединяться с электрической нагрузкой.

При неправильном подключении табло прибора будет показывать нулевые значения. Для того чтобы измерения были максимально приближены к действительным, нужно правильно соблюдать полярность питающих контактов. Только подключение толстого красного провода к нагрузке даст приемлемый результат.

Выбор модели вольтметра

Схема цифрового вольтметра.

Современный рынок устройств для автомобилей предлагает широкий выбор моделей вольтметров. Наибольшей популярностью пользуются такие типы приборов:

• аналоговые «стрелочные» вольтметры — устанавливаются преимущественно на отечественные автомобили, подключаясь к приборной панели вместо часов;
• цифровые датчики, подключаемые к гнезду прикуривателя;
• цифровые вольтметры, монтируемые в приборную панель.

Чаще всего используются последние два типа приборов, так как они сочетают в себе современный внешний вид, точность показаний и простоту установки.

Максимально соответствующие реальности результаты измерений предоставляют вольтметры, подключаемые непосредственно в приборную панель

Хотя их монтаж иногда сопряжен с некоторыми трудностями, но установив их, вы сможете получить постоянный контроль состояния аккумулятора, что особенно важно при большом количестве подключаемых узлов

Для повышения точности вольтметра рекомендуется выбирать те модели, в которых для показаний напряжения отведено 4 разряда. Так вы сможете снимать значения вплоть до сотых долей вольта.

Подсоединение цифрового вольтамперметра

Как правильно подключить электросчетчик к проводам

Существует интересный цифровой модуль для постоянного тока, совмещающий функции вольтметра и амперметра в одном устройстве. Вольтамперметрам под силу одновременно показывать и ток, и напряжение при правильном подсоединении.

Пример такого прибора – модель DSN—VS288, состоит из:

• самого измерительного устройства;
• 2-проводного кабеля (вход и выход амперметра);
• 3-проводного кабеля (питание прибора и измерение напряжения).

Вольтамперметр DSN-VS288

Измеряемый диапазон ампервольтметра:

• от 0 до 100 В по напряжению,
• от 0 до 10 А по току.

Так как питающее напряжение прибора – 3,5-30 В, схема его включения различается:

1. При необходимости подсоединить прибор в цепь, напряжение которой лежит в пределах между 3,5 и 30 В, общее питание одновременно используется и для прибора. Черный провод 2-проводного кабеля идет к «минусу», красный – к нагрузке и от другого вывода нагрузки к «плюсу». На 3-проводном кабеле: желтый и красный – соединяются вместе на «плюсе» источника, а черный – остается свободным;
2. Если напряжение ИП больше или меньше диапазона питания прибора, то вольтамперметр надо подсоединить к индивидуальному ИП. Двухпроводный кабель подключается аналогично, у трехпроводного –красный и черный – идут на «плюс» и «минус» своего ИП, а желтый – на «плюс» основного ИП.

Схемы присоединения DSN-VS288

Каждый тип амперметра подключается по одному принципу, но с обязательным учетом количественного значения измеряемого тока и выбором для этого соответствующих приборов и приспособлений.

BY42A схема подключения

Как подключить вольтамперметр к зарядному устройству — подборка схем

Не заметить их сигналов будет трудно, за что производителю большой плюс. Схема подключения вольтметра и амперметра с отдельным шунтом к блоку питания Шунт всегда подключается параллельно амперметру. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания. Напряжение питания имеет очень широкий диапазон, вы можете подать от 4 до 30 Вольт, красный провод — плюсовой, черный — минус.

На этом рисунке изображена схема подключения вольтметра и амперметра со встроенным токоизмерительным шунтом. Также желательно, чтобы у прибора присутствовал шунт, для доработки процесса подключения. При неправильном подключении табло прибора будет показывать нулевые значения.

Кстати, показания напряжения он тоже завышает на 0,3 вольта. Для подключения вольтметра нужно разобраться с проводами, таких насчитывается пять: Три тонких. Дисплей двухцветный красный и синий. Мини лабораторный блок питания своими руками

Как подключить вольтамперметр к зарядному устройству — подборка схем

Мы выбрали 4 самых распространенных вольтамперметров, которые используют умельцы в своих устройствах. Диапазоны измерений большинства приборов составляют 0-100 В, а также имеют встроенный шунт на 10 А. Принцип подключения у них очень похож, но есть свои нюансы.

Измеряемое напряжение 0-100 В; ток 0-10 А. Питание прибора должно находиться в рамках 4,5-30 В.

YB27VA схема подключения

Вольтметр амперметр YB27VA имеет аналогичные параметры по диапазону измерений тока и напряжения. Единственным отличием становиться другая компоновка платы и цветовая маркировка проводов.

Примерная цена составляет 3,5-4,5 у.е., на плате также присутствуют подстроечные резисторы.

DSN-VC288 схема подключения

Вольтметр амперметр DSN-VC288 также является одним из самых популярных у радиолюбителей. Цена его колеблется в пределах 4 у.е.

Многие, кто сталкивался с такими приборами жалуются на плохое качество калибровочных резисторов.

Для чего контролировать ток заряда в аккумуляторе

Применение измерительного прибора можно рассмотреть на примере типовой технологической операции. Обслуживаемый автомобильный аккумулятор заражают по специальной методике. Устанавливают и поддерживают величину тока на уровне 10% от указанной в паспортных данных емкости. Это предотвращает чрезмерно активное выделение взрывоопасных газов. Продолжительность процедуры (24 часа и более) подразумевает необходимость дополнения прибора средствами автоматического отключения.

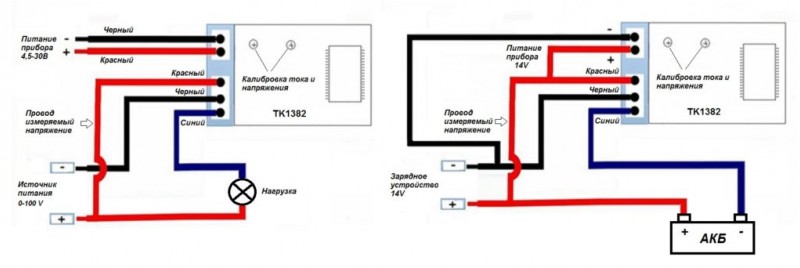

Как подключить амперметр «ТК-1382» к зарядному устройству

С помощью приведенных сведений можно самостоятельно выбрать подходящий прибор, выполнить измерения, собрать схему шунтирования. На стадии предварительной подготовки следует уточнить предполагаемый рабочий диапазон, условия эксплуатации. При покупке рекомендуется изучить официальные инструкции производителя.

Как выбирать вольтметр

В первую очередь вам необходимо определить, для чего именно вам нужен вольтметр. Если он нужен для постоянного контроля над бортовой электрической сетью, то лучший выбор – встроенное устройство с режимом тахометра. Чтобы периодически проверять исправность аккумулятора и генератора, не выходя из салона, лучше всего подходит вольтметр, вставляемый в гнездо прикуривателя. Если же вольтметр нужен для серьезной диагностики и ремонта бортовой сети, то выбирайте мультиметр, выполняющий большое количество разных операций.

Также заранее подумайте, какой внешний вид вам больше нравится – прямоугольный с цифровым индикатором, или круглый со стрелкой? Прямоугольный занимает меньше места, но информация с него сложней воспринимается, особенно в яркий солнечный день. Для круглого стрелочного прибора сложно найти место на передней панели, зато информация с него воспринимается гораздо легче и это не мешает даже яркий свет. Подумайте, сможете ли вы сами подключить встроенный прибор, или есть ли у вас знакомые, которые не только подключат его, но и не испортят ничего в машине? Если сомневаетесь в своих силах или нет такого знакомого, то покупайте вольтметр для прикуривателя.

Если вы покупаете не профессиональный измеритель, а обычный вольтметр или тестер, то никакой ощутимой разницы между российскими, китайскими или еще какими-то приборами нет. Поэтому выбирайте либо тот, который приглянулся внешне, либо устраивающий по количеству функций или цене.
