Децибел— логарифмическая единица уровней, затуханий и усилений.Величина, выраженная в децибелах, численно равнадесятичному логарифмубезразмерного отношения физической величины к одноимённой физической величине, принимаемой за исходную, умноженному на десять:

Децибел— это безразмерная единица, применяемая для измерения отношения некоторых величин— «энергетических» (мощности, энергии, плотности потока мощности ит.п.) или «силовых» (силы тока, напряжения ит.п.). Иными словами, децибел— это относительная величина. Не абсолютная, как, например,ваттиливольт, а такая же относительная, как кратность («трёхкратное отличие») илипроценты, предназначенная для измерения отношения («соотношения уровней») двух других величин, причём к полученному отношению применяетсялогарифмический масштаб.Русское обозначение единицы «децибел»— «дБ», международное— «dB» (неправильно: дб, Дб).Децибел не является официальной единицей в системе единицСИ, хотя по решениюГенеральной конференции по мерам и весамдопускается его применение без ограничений совместно с СИ, аМеждународное бюро мер и весоврекомендовала включить его в эту систему.Сравнение с другими логарифмическими единицами

Области примененияДецибелы широко применяются в любых областях техники, где требуется измерение величин, меняющихся в широком диапазоне: в радиотехнике, антенной технике, в системах передачи информации, в оптике, акустике (в децибелах измеряетсяуровень громкости звука) и др. Так, в децибелах принято измерятьдинамический диапазон (например, диапазон громкости звучания музыкального инструмента), затухание волны при распространении в поглощающей среде, коэффициент усиления и коэффициент шума усилителя.Децибелы используются не только для измерения отношения физических величин второго порядка (энергетических:мощность, энергия) и первого порядка (напряжение, сила тока). В децибелах можно измерять отношения любых физических величин, а также использовать децибелы для представления абсолютных величин (см.опорный уровень).Переход к децибелам

Причины использования децибеловДля применения децибелов и оперирования логарифмами вместо процентов или долей есть ряд причин:

• Характер отображения в органах чувств человека и животных изменений течения многих физических и биологических процессов пропорционален не амплитуде входного воздействия, а логарифму входного воздействия (живаяприрода живёт по логарифму). Поэтому вполне естественно шкалы приборов и вообще шкалы единиц устанавливать именно в логарифмические, в том числе, используя децибелы. Например музыкальная равномерно темперированная шкала частот является одной из таких логарифмических шкал.
• Удобство логарифмической шкалы в тех случаях, когда в одной задаче приходится оперировать одновременно величинами, различающимися не во втором знаке после запятой, а в разы и, тем более, различающимися на много порядков (примеры: задача выбора графического отображения уровней сигнала, частотных диапазонов радиоприемников и др. звуковоспроизводящих устройств, расчет частот для настройки клавиатуры фортепьяно, расчеты спектров при синтезе и обработке музыкальных и других гармонических звуковых, световых волн, графические отображения скоростей в космонавтике, авиации, в скоростном транспорте, графическое отображения других переменных величин, изменения которых в широком диапазоне величин являются критически важными).
• Удобство отображения и анализа величины, изменяющейся в очень широких пределах (примеры— диаграмма направленности антенны, амплитудно-частотная характеристика электрического фильтра).

Программа для пересчета dBm в Ватты (.jar)

Что еще измеряют в децибелах?

Также очень часто в дБ выражают отношение сигнал-шум (signal-to-noise ratio, сокр. SNR)

где

U_c – это эффективное значение напряжения сигнала, В

U_ш – эффективное значение напряжения шума, В

Чем выше значение сигнал/шум, тем более чистый звук обеспечивается аудиосистемой. Для музыкальной аппаратуры желательно, чтобы это отношение было не менее 75 дБ, а для Hi-Fi аппаратуры не менее 90 дБ

Не имеет значение физическая природа сигнала, важно, чтобы единицы были в одинаковых измерениях

В качестве единицы логарифмического отношения двух одноимённых физических величин применяется также непер (Нп) — 1 Нп ~ 0,8686 Б. В основе лежит не десятичный (lg), а натуральный (ln) логарифм отношений. В настоящее время используется редко.

Во многих случаях, удобно сравнивать между собой не произвольные величины, а одну величину относительно другой, названной условно опорной (нулевой, базовой).В электротехнике, в качестве такой опорной или нулевой величины выбрано значение мощности равное 1 мВт выделяемое на резисторе сопротивлением 600 Ом.В этом случае, базовыми значениями при сравнении напряжений или токов станут величины 0.775 В или 1.29 мА.

Для звуковой мощности такой базовой величиной является 20 микроПаскаль (0 дБ), а порог +130 дБ считается болевым для человека:

Более подробно об этом написано в Википедии по этой ссылке.

Для случаев когда в качестве базовых значений используются те или иные конкретные величины, придуманы даже специальные обозначения единиц измерений:

dbW (дБВт) – здесь отсчет идет относительно 1 Ватта (Вт). Например, пусть уровень мощности составил +20 дБВт. Это значит что мощность увеличилась в 100 раз, то есть на 100 Вт.

dBm (дБм) – здесь у нас отсчет уже идет относительно 1 милливатта (мВт). Например, уровень мощности в +30дБм будет соответственно равен 1 Вт. Не забываем, что это у нас энергетические децибелы, поэтому для них будет справедлива формула

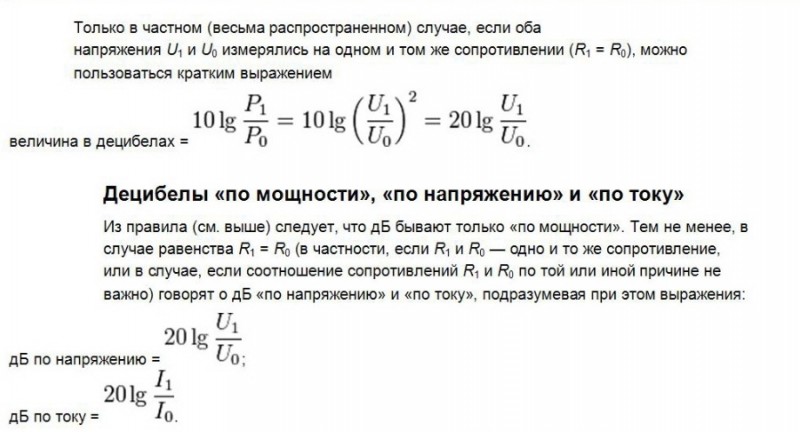

Следующие характеристики – это уже амплитудные децибелы. Для них будет справедлива формула

dBV (дБВ) – как вы догадались, опорное напряжение 1 Вольт. Например, +20дБВ даст – это 10 Вольт

От  дБВ также вытекают другие виды децибелов с разными приставками:

dBmV (дБмВ) – опорный уровень 1 милливольт.

dBuV (дБмкВ) – опорное напряжение 1 микровольт.

Здесь я привел наиболее употребимые специальные виды децибелов в электронике.

Децибелы используются и в других отраслях, где они также показывают отношение каких-либо двух измеряемых величин в логарифмическом масштабе.

Также на YouTube есть интересное видео о децибелах.

При участии Jeer

Перевод децибелов в разы

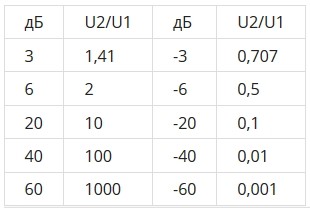

Давайте попробуем сформулировать что такое децибел по-другому. Децибел — это логарифм соотношения двух величин. Эта относительная величина, которая показывает во сколько одно значение больше или меньше другого (базового). «Во сколько раз» это нам понятно. Поэтому часто приходится переводить децибелы в разы и наоборот. Можно, конечно, посчитать, но проще пользоваться таблицей.

дБ	Увеличение напряжения (силы тока) в разы	Увеличение мощности (энергетической составляющей) в разы	дБ	Увеличение напряжения (силы тока) в разы	Увеличение мощности (энергетической составляющей) в разы
1	1	28	25,12	631
1	1,12	1,26	29	28,17	794
2	1,26	1,59	30	31,64	1000
3	1,41	2	31	35,46	1257
4	1,59	2,51	32	39,84	1587
5	1,78	3,16	33	44,64	1993
6	2	2,98	34	48,08	2312
7	2,24	5,01	35	56,82	3165
8	2,51	6,31	36	63,29	4006
9	2,82	7,94	37	70,92	5030
10	3,16	10	38	79,36	6298
11	3,55	12,59	39	89,29	7973
12	3,98	15,85	40	100	10000
13	4,47	19,96	41	112,23	12596
14	5,01	25,12	42	125,94	15861
15	5,62	31,65	43	141,24	19949
16	6,31	39,84	44	158,48	25116
17	7,08	48,08	45	177,94	31663
18	7,94	63,59	46	199,60	39840
19	8,91	79,36	47	223,71	50046
20	10	100	48	251,26	63132
21	11,22	125,94	49	281,69	79349
22	12,59	158,48	50	316,5	100 000
23	14,12	199,60	60	1 000	1 000 000
24	15,85	251,26	70	3165	10 000 000
25	17,79	316,50	80	10 000	100 000 000
26	19,96	398,4	90	31650	1 000 000 000
27	22,37	500,42	100	100 000	10 000 000 000

Как видите, чтобы напряжение увеличилось в три раза, мощность необходимо поднять в 10 раз. Впечатляющая разница. Эта таблица позволяет точно понять связь между этими величинами.

Но сигналы и величины не только увеличиваются, они могут и снижаться. Следующая таблица дана для падения значений относительно эталона.

дБ	Снижение напряжения (силы тока) в разы	Снижение мощности (энергетической составляющей) в разы	дБ	Снижение напряжения (силы тока) в разы	Снижение мощности (энергетической составляющей) в разы
1	1	-8,0	0,398	0,159
-0,1	0,989	0,977	-9,0	0,355	0,126
-0,2	0,977	0,955	-10	0,316	0,1
-0,3	0,966	0,933	-11	0,282	0,0794
-0,4	0,955	0,912	-12	0,251	0,0631
-0,5	0,944	0,891	-13	0,224	0,0501
-0,6	0,933	0,871	-14	0,2	0,0398
-0,8	0,912	0,832	-15	0,178	0,0316
-1,0	0,891	0,794	-16	0,159	0,0251
-1,5	0,841	0,708	-18	0,126	0,0159
-2,0	0,794	0,631	-20	0,1	0,01
-2,5	0,750	0,562	-30	0,0316	0,001
-3,0	0,668	0,501	-40	0,01	0,0001
-3,5	0,631	0,447	-50	0,00316	0,00001
-4,0	0,596	0,398	-60	0,001	0,000001
-4,5	0,562	0,355	-70	0,000316	0,0000001
-5,0	0,501	0,316	-80	0,0001	0,00000001
-6,0	0,501	0,251	-90	0,0000316	0,000000001
-7,0	0,447	0,2	-100	0,00001	0,0000000001

Ослабление того или иного сигнала проще описывать в децибелах. Простые цифры легче запоминаются. Но иногда надо знать и реальный уровень мощности. Для этого используют таблицы (перевод дБ в мкВ)

Перевод ослабления сигнала в дБ в микровольты мкВ

Методика расчета эффективного расстояния

Допустим, беспроводная связь работает, когда расстояние между точкой доступа и смартфоном равно N метров при отсутствии препятствий на пути сигнала. Таблица, из которой можно выяснить, во сколько раз снижается интенсивность при прохождении того или иного препятствия, есть на нескольких сайтах (например, ZyXEL). В то же время, известно, что снижение интенсивности в 2 раза (на 3 децибела) эквивалентно уменьшению эффективного расстояния N в корень из двух раз. Все просто – квадрат расстояния обратно пропорционален интенсивности.

Что означает число N

При прохождении сигналом стеклянного окна интенсивность снижается как раз на 3 дБ, а значит, эффективное расстояние уменьшается в корень из двух раз. Пользуясь этой методикой, можно рассчитать, на какой дистанции связь Wi-Fi все еще будет работать в той или иной ситуации:

• Окно стеклянное – снижает интенсивность на 3 дБ (в 2 раза)
• Окно с тонировкой – 6 дБ (в 4 раза)
• Стена из дерева – 9 дБ (в 8 раз)
• Межкомнатная стена панельная, бетонный пол – 15-20 дБ (в 32 раза и больше).

Коэффициент, на который Вы разделите значение дистанции, равен корню квадратному из коэффициента уменьшения интенсивности. Рассмотрим пример.

Бетонные стены вносят коррективы

Допустим, N равно 400 м. Теперь мы между роутером и смартфоном «помещаем» одну панельную стену и одну стену из дерева. Сложив децибелы (15+9 дБ), получим 24 децибела. По логарифмической шкале – 24, а по линейной это эквивалентно снижению интенсивности в 251 раз. Теперь, вычисляем, чему равен корень из 251 (это 15,84). Делим 400 метров на 16, получаем 25 м. Как видите, все просто и похоже на правду.

Эффективное расстояние без препятствий

Наверное, читателя интересует, а чему же равно значение N при полном отсутствии препятствий в зависимости от выбора диапазона Wi-Fi. Если мощность передатчика роутера равна 40 мВт, а его антенна «усиливает» сигнал в горизонтальной плоскости на 3 дБ (она многозвенная), то, согласно информации ZyXEL, значение N составляет 400 метров. Смотрите: в роутере установлен менее мощный передатчик, чем в смартфоне, но в нем используется многозвенная антенна. Итого, получаем: связь между двумя устройствами Wi-Fi с мощностью передатчика 100 мВт и обычной штыревой антенной уверенно поддерживается на расстоянии до 400 м. Здесь речь шла о диапазоне 2,4 ГГц.

Тут идет речь о диапазоне 2,4 ГГц, но для более высокочастотных волн сейчас просто нет сведений об уровне влияния тех или иных препятствий. Понятно, что для диапазона 5 ГГц значение N будет меньше, а степень влияния препятствий окажется больше. Если известно, что мощность передатчика смартфона заметно меньше, чем 100 мВт, надо сделать так: необходимо 100 разделить на действительную мощность в милливаттах, и вычислить корень квадратный из полученного числа. У Вас будет поправочный коэффициент, на который требуется поделить расстояние, значение которого получено по рассмотренной методике.

Мощность передатчика (Tx Power, Output Power)

Разные единицы измерения. Некоторые производители указывают мощность в mW, некоторые – в dBm. Перевести dBm в mW и наоборот, не забивая себе голову формулами перерасчета, можно с помощью нашего калькулятора.

Стоит заметить, что зависимость между этими двумя представлениями мощности – нелинейная. Это легко увидеть при сравнении готовых значений в таблице соответствий, которая расположена на той же странице, где и вышеприведенный калькулятор:

• Увеличение мощности на 3 dBm дает прирост в мВт в 2 раза.
• Увеличение мощности на 10dBm дает прирост в мВт в 10 раз.
• Увеличение мощности на 20dBm дает прирост в мВт в 100 раз.

Т. е., уменьшив или увеличив мощность в настройках “всего лишь” на 3 дБм, мы фактически понижаем или повышаем ее в 2 раза.

Чем больше, тем лучше? Теоретически, существует прямая зависимость – чем больше мощность, тем лучше, дальше “бьет” сигнал, тем больше пропускная способность (объем передаваемых данных). Для магистральных каналов точка-точка с направленными антеннами, поднимаемых на открытых пространствах, это действует. Однако во многих других случаях не все так прямолинейно.

• Помехи в городе. Выкрученная на максимум мощность может скорее повредить, чем помочь в городских условиях. Слишком сильный сигнал, переотражаясь от многочисленных препятствий, создает массу помех, и в итоге сводит на нет все преимущества большой мощности.
• Засорение эфира. Неоправданно мощный сигнал “забивает” канал передачи и создает помехи для других участников WiFi-движения.
• Синхронизация с маломощными устройствами. Снижать TX Power может быть необходимо п ри соединении с маломощными устройствами. Для хорошего качества соединения, особенно двусторонне ёмкого трафика, такого как интерактивные приложения, онлайн-игры и т. д. нужно добиваться симметрии скорости для входящих и исходящих данных. Если же разница в мощности сигнала между передающим и принимающим устройствами будет значительна, это скажется на соединении не лучшим образом.

Мощности должно быть ровно столько, сколько необходимо. Даже при настройке точек доступа советуется сначала сбросить мощность до минимума и постепенно повышать, добиваясь наилучшего качества сигнала. При этом помните о нелинейной зависимости между мощностью, выраженной в дБм и фактической энергетической мощностью, о чем мы говорили в начале статьи.

Важно также учитывать, что дальность и скорость зависят не только от мощности, но и от КУ (коэффициента усиления) антенны, чувствительности приемника и т. д

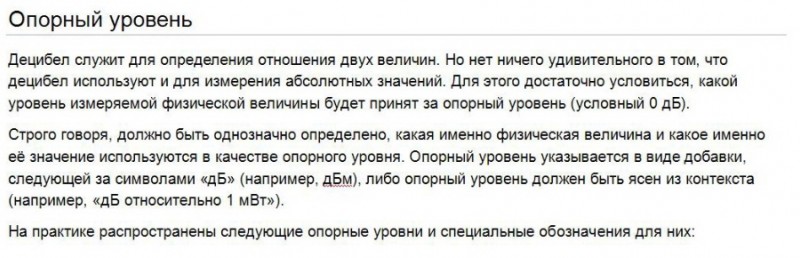

Опорные величины и обозначения уровней

Если в качестве одной из величин отношения (в знаменателе) выступает общепринятая исходная (или опорная) величина X_ref, то отношение, выраженное в децибелах, называют уровнем (иногда называют абсолютным уровнем) соответствующей физической величины X и обозначают L_X (от англ. level).

В соответствии с действующими стандартами при необходимости указать исходную величину её значение помещают в скобках после обозначения логарифмической величины. Например, уровень L_P звукового давления P можно записать: L_P (исх. 20 мкПа) = 20 дБ, а с использованием международных обозначений — L_P (re 20 µPa) = 20 dB (re — сокращение от англ. referred to, «отнесённое к»). Допускается указывать значение исходной величины после значения уровня, в скобках после обязательного пробела, например: 20 дБ (исх. 20 мкПа). Также используется краткая форма, например, уровень L_W мощности W можно записать: L_W/1 мВт = 30 дБ, или L_W = 30 дБ (1 мВт). Для сокращения записи широко используются специальные обозначения, например: L_W = 30 дБм. Запись означает, что уровень мощности составляет +30 дБ относительно 1 мВт, то есть мощность равна 1 Вт.

Специальные обозначения

Приведены некоторые специальные обозначения, которые в предельно краткой форме указывают на значение исходной (опорной) величины, по отношению к которой определён соответствующий уровень, выраженный в децибелах. Для указанных ниже опорных величин под электрическим напряжением понимается его среднеквадратичное (эффективное) значение.

• dBW (русское дБВт) — опорная мощность 1 Вт. Например, уровень мощности +30 дБВт соответствует мощности 1 кВт.
• dBm (русское дБм) — опорная мощность 1 мВт.
• dBm0 (русское дБм0) — опорная мощность 1 мВт. Обозначение применяется в электросвязи для указания абсолютного уровня мощности, приведённого к так называемой точке нулевого относительного уровня.
• dBV (русское дБВ) — опорное напряжение 1 В.
• dBuV или dBμV (русское дБмкВ) — опорное напряжение 1 мкВ.

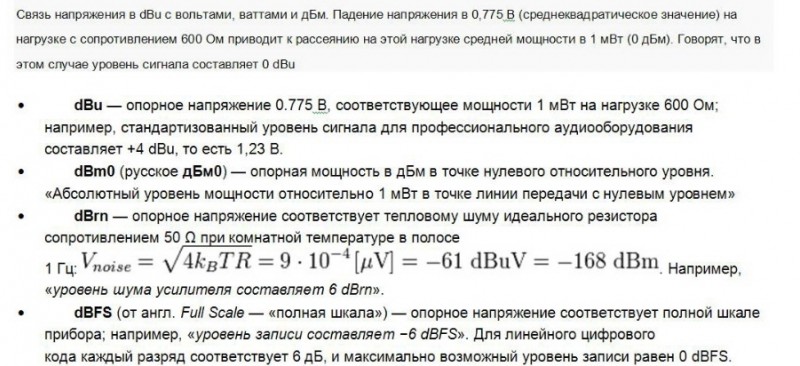

Схематическое представление соотношения между дБн (источник напряжения) и дБм (мощность, рассеиваемая в тепло на резисторе 600 Ом)

• dBu (русское дБн) — опорное напряжение 0,600{\displaystyle {\sqrt {0{,}600}}} ≈ 0,775 В, соответствующее мощности 1 мВт на нагрузке 600 Ом.
• dBrn — опорное напряжение соответствует мощности теплового шума идеального резистора с сопротивлением R{\displaystyle R}, равным 50 Ом, при комнатной температуре в полосе частот 1 Гц: Uтш=4kBTR⋅1 Гц≈9⋅10−10 В{\displaystyle U_{\text{тш}}={\sqrt {4k_{\rm {B}}TR\cdot 1~{\text{Гц}}}}\approx 9\cdot 10^{-10}~{\text{В}}}. Это значение соответствует уровню напряжения −61 dBμV или уровню мощности −168 dBm.
• dBFS (от англ. full scale — «полная шкала») — опорный сигнал (мощность, напряжение) соответствует полной шкале аналого-цифрового преобразователя.
• dB SPL (от англ. sound pressure level — «уровень звукового давления») — опорное значение амплитуды звукового давления составляет 20 мкПа и соответствует порогу слышимости гармонического звукового колебания с частотой 1 кГц.
• dB(A), dB(B), dB(C) — эти символы применяются для обозначения взвешенного уровня звукового давления относительно 20 мкПа, когда при измерениях используются фильтры с соответствующими стандартными частотными характеристиками.
• dBc (русское дБн) — опорная величина соответствует мощности излучения на частоте несущего сигнала (англ. carrier).
• dBi (русское дБи) — изотропный децибел. Обозначение применяется для описания характеристик антенны (коэффициент направленного действия, коэффициент усиления) по сравнению с гипотетической изотропной антенной, которая равномерно излучает энергию по всем направлениям.
• dBd (русское дБд) — децибел относительно полуволнового вибратора (диполя). Обозначение применяется для описания характеристик антенны по сравнению с полуволновым вибратором (0 dBd = 2,15 dBi).
• dBsm (от англ. square meter, русское дБкв.м или дБ(м²)) — децибел относительно одного квадратного метра. Характеризует эффективную поверхность рассеяния рассеивателя в радиолокации.
•  — используется в радарной технике (в основном в метеорадарах); опорным уровнем является коэффициент отражения капли дождя диаметром 1 мм; значения свыше 20 dBZ обычно указывают на выпадение осадков.

По аналогии образуются составные единицы, например уровня спектральной плотности мощности: дБВт/Гц — «децибельный» аналог единицы Вт/Гц (мощность на номинальной нагрузке в полосе частот 1 Гц с центром на заданной частоте) — здесь опорный уровень равен 1 Вт/Гц.

Децибелы и АЧХ усилителя

Как вы помните в  прошлом примере с ОУ, у нас неинвертирующий усилитель усиливал сигнал в 10 раз. Если посмотреть в нашу табличку, то это получается 20 дБ относительно входного сигнала. Ну да, так оно и есть:

Также в дБ на некоторых графиках АЧХ обозначают наклон характеристики АЧХ. Это может выглядеть примерно вот так:

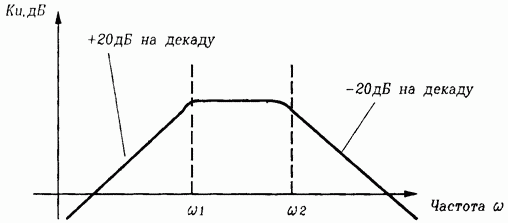

На графике мы видим АЧХ полосового фильтра. Изменение сигнала +20 дБ на декаду (дБ/дек, dB/dec) говорит нам о том, что при каждом увеличении частоты в 10 раз, амплитуда сигнала возрастает на 20 дБ. То же самое можно сказать и про спад сигнала -20 дБ на декаду. При каждом увеличении частоты в 10 раз, у нас амплитуда сигнала будет уменьшаться на -20 дБ. Есть также похожая характеристика дБ на октаву (дБ/окт, dB/oct). Здесь почти все то же самое, только изменение сигнала происходит при каждом увеличении частоты в 2 раза.

Давайте рассмотрим пример. Имеем фильтр высоких частот (ФВЧ) первого порядка, собранного на RC-цепи.

Его АЧХ будет выглядеть следующим образом (кликните для полного открытия)

Нас сейчас интересует  наклонная прямая линия АЧХ. Так как у нее наклон примерно одинаковый до частоты среза  в -3дБ, то можно найти ее крутизну, то есть узнать, во сколько раз увеличивается сигнал при каждом увеличении частоты в 10 раз.

Итак возьмем первую точку на частоте в 10 Герц. На частоте в 10 Герц амплитуда сигнала уменьшилась на 44 дБ, это видно в правом нижнем углу (out:-44)

Умножаем частоту на 10 (декада) и получаем вторую точку в 100 Герц. На частоте в 100 Герц наш сигнал уменьшился приблизительно на 24 дБ

То есть получается за одну декаду у нас сигнал увеличился с -44  до -24 дБ на декаду. То есть наклон характеристики составил +20 дБ/декаду. Если +20 дБ/декаду перевести в дБ на октаву, то получится 6 дБ/октаву.

Достаточно часто, дискретные аттенюаторы (делители) выходного сигнала на измерительных приборах (особенно на генераторах) проградуированы в децибелах:0, -3, -6, -10, -20, -30, -40 дБ. Это позволяет быстро ориентироваться в относительном уровне выходного сигнала.

Когда дБ абсолютны?

Мы установили, что дБ является отношением и, следовательно, не может описывать абсолютные значения мощности и амплитуды сигнала. Однако было бы неудобно постоянно переключаться между значениями в дБ и не в дБ, и, возможно, именно поэтому радиоинженеры ввели единицу измерения дБм (dBm).

Мы можем избежать проблемы «только отношение», просто создав новую единицу измерения, которая всегда будет содержать опорное значение. В случае дБм опорное значение равно 1 мВт. Таким образом, если у нас есть сигнал 5 мВт, и мы хотим оставаться в области дБ, мы можем выразить мощность этого сигнала как 7дБм:

\

Вы определенно хотите ознакомиться с концепцией дБм. Это стандартная единица, используемая в реальной разработке радиочастотных систем, и она очень удобна, когда вы, например, вычисляете энергетический баланс линии связи, поскольку усиления и потери, выраженные в дБ, могут просто складываться и вычитаться из выходной мощности, выраженной в дБм.

Существует также единица дБВт (dBW); в качестве опорного значения она использует 1 Вт вместо 1 мВт. В настоящее время большинство радиоинженеров работает с относительно маломощными системами, и это, вероятно, объясняет, почему дБм встречается чаще.

Громкость звука

Громкость звука тоже измеряется в децибелах. Помня о том, что децибел —
это мера отношения двух величин, мы обязательно всегда
уточняем, по отношению к чему измерены эти децибелы, т.е. где начало отсчёта.
А в данном случае — по отношению к порогу слышимости человека:
2×10-5Н/м2. Ньютон — это системная единица силы,
т.е. явно силовая величина, поэтому в расчётах фигурирует число 20. А давайте
посчитаем, какую силу оказывает звуковое давление на барабанную перепонку в
нашем ухе, при взлёте реактивного самолёта и при тихом разговоре.

Что мы знаем:

• Величины в децибелах выражены по отношению к 2×10-5 Н/м2
• Площадь барабанной перепонки у человека около 55 мм2, или
  5,5×10-5 м2
• Табличная громкость реактивного самолёта — 120 дБ на расстоянии 5 м
• Табличная громкость тихого разговора — 50 дБ на расстоянии 1 м

Энштейн, Ньютон и Паскаль играли в прятки. Водить выпало
Эйнштейну. Паскаль убежал в кусты, замаскировался, вообще не видно мужика,
а вот Ньютон просто стоит. Нарисовал вокруг себя квадрат и стоит. Эйнштейн
досчитал до ста, поворачивается, видит Ньютона и кричит:
— Ура! Я нашел Ньютона!
Ньютон хитро улыбнувшись отвечает:
— Ошибся, умник! Это Ньютон на квадратный метр! ТЫ НАШЕЛ ПАСКАЛЯ!!!

Посчитаем величину звукового давления в Паскалях, или Ньютонах на квадратный
метр:

• Пересчитаем наш реактивный самолёт
• Пересчитаем негромкий разговор

Умножаем давление в Паскалях на площадь в квадратных метрах, и получим
величину силы в Ньютонах:

• Для реактивного самолёта
• Для негромкого разговора

Пересчитаем Ньютоны в более ощутимые грамм-силы:

• Реактивный самолёт оказывает давление
  0,0011 Н × 102 гс/Н = 0,1122 гc
• Звук негромкого разговора давит на барабанную перепонку с силоу
  0,0000003479 Н × 102 гс/Н = 0,000035 гс

Как говорится, почувствуйте разницу! И не забывайте, что механизм слуха
более сложен, и звук мы воспринимаем не только барабанной перепонкой в глубине
уха!

Угол антенны, ширина луча (Beamwidth, degree)

Угол антенны или ширина луча – характеристика, которая важна для правильного подбора оборудования для различных целей (создание Wi-Fi моста, установка базовой станции и т. д.).

К примеру, для базовой станции не используется оборудование с узконаправленным лучом, а для моста (бридж) наоборот, такие точки доступа, как PowerBeam M5-300, будут наиболее эффективны.

Иногда ширину луча или угол антенны называют также диаграммой направленности, хотя, на наш взгляд, это не совсем верно, или же углом диаграммы направленности, что более соответствует действительности.

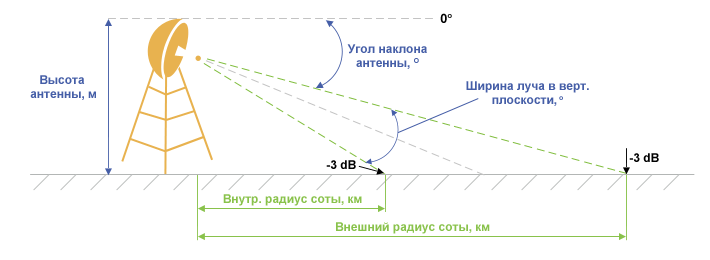

Не следует путать этот параметр с углом наклона антенны, ниже на изображении видна разница между этими двумя понятиями.

Сигнал WiFi распространяется не прямой линией, а лучом. Соответственно, если сделать срез такого луча, мы получим его геометрическое представление. Примерно так, как на картинке.

Угол антенны определяется в двух плоскостях: вертикальной и горизонтальной. В технических характеристиках это может обозначаться как Azimuth (по горизонтали, грубо говоря распространение сигнала относительно стоящего на земле человека вправо и влево) и Elevation (по вертикали, распространение сигнала WiFi вверх и вниз). Эти характеристики также могут приводиться отдельно для горизонтальной (H-pol) и вертикальной (V-pol) поляризации антенны.

Соответственно, при подборе оборудования необходимо учитывать угол антенны в обеих плоскостях. Например, довольно часто всенаправленные антенны имеют угол 360° в горизонтальной плоскости и очень узкий (7°, к примеру, у AMO-5G13) в вертикальной.

Это означает, что если по горизонтали клиентское оборудование можно располагать где угодно, и оно будет в зоне покрытия WiFi, то по вертикали нужно будет поднять его на определенную высоту, чтобы попасть в зону действия сигнала.

Как определить угол антенны (ширину луча) по диаграмме. Если угол антенны (ширина луча) не указана в технических характеристиках, ее можно определить по все той же диаграмме направленности. Шириной луча будет являться угол, построенный с помощью трех точек:

• центра диаграммы,
• 2-х точек пересечения линии диаграммы антенны (лепестков) с условной окружностью на уровне -3 dBi. Почему именно 3 dBi – не будем вдаваться, это принятая величина половинной мощности.

Понятнее будет, если увидеть это в графическом отображении.

Например, возьмем, ДН Mikrotik SXT ac.

Диаграммы направленности от MikroTik хороши тем, что угол антенны (ширина луча) там уже прорисован (синие линии).

На остальных такой угол можно прочертить и измерить самим (школа, уроки геометрии, транспортир :))

Виды антенн в зависимости от ширины луча (угла). Как уже упоминалось, антенны бывают всенаправленными, секторными и направленными. Определяет это угол антенны – т. е ширина луча сигнала WiFi – в горизонтальной плоскости.

• Всенаправленные антенны имеют угол луча 360°
• Секторные – чаще всего 60 ° , 90 ° , 120 ° и др., они делят общую окружность на равные сектора.
• Узконаправленные – 3 ° , 5 ° , 8 ° и т. д.

Надеемся, что информация была вам полезной :).

Об остальных параметрах (поляризация антенны, MIMO, и т. д.) – в следующей статье.

Формулы для вычисления децибелов

Бел (Б) = lg (P2/P1)

где

P₁ – мощность до усиления, Вт

P₂ – мощность после усиления или ослабления, Вт

На практике, оказалось, что удобнее пользоваться уменьшенным в 10 раз значением Бел, т.е. децибел, поэтому:

дециБел (дБ) = 10 * lg(P2/P1)

Усиление или ослабление мощности в децибелах выражается формулой:

где

N_дБ – усиление, либо ослабление мощности в децибелах

P₁ – мощность до усиления, Вт

P₂ – мощность после усиления или ослабления, Вт

Значения Бел, децибел могут быть со знаком “плюс”, если P2 > P1 (усиление сигнала)  и со знаком “минус”, если P2 < P1 (ослабление сигнала)

Во многих случаях, сравнение сигналов путем измерения мощностей может быть неудобным или невозможным – проще измерить напряжение или ток.В этом случае, если мы сравниваем напряжения или токи, формула примет уже другой вид:

где

N_дБ – усиление, либо ослабление мощности в децибелах

U₁ – это напряжение до усиления, В

U₂  – напряжение после усиления, В

I₁ – сила тока до усиления, А

I₂ – сила тока после усиления, А

Вот небольшая табличка, в которой приведены основные отношения напряжений и соответствующее число децибел:

Дело в том, что операции умножения и деления над числами в обычном базисе, заменяются операциями сложения и вычитания в логарифмическом базисе. Например, у нас есть два каскадно-включенных усилителя с коэффициентами усиления K1 = 963 и K2 = 48. Какой общий коэффициент усиления? Правильно – он равен произведению K = K1 * K2. Вы можете в уме быстро вычислить 963*48? Я – нет. Я могу прикинуть K = 1000*50 = 50 тыс., не более. А, если нам известно, что K1 = 59 дБ и K2 = 33 дБ, то К = 59+33 = 92 дБ – сложить было не трудно, надеюсь.

Впрочем, актуальность таких вычислений было велика в эпоху, когда ввели понятие Бел и когда не было не то, что айфонов, но и электронных калькуляторов.  Сейчас же достаточно открыть калькулятор на ваших гаджетах и быстренько посчитать , что есть что. Ну и чтобы не париться каждый раз при переводе дБ в разы, удобнее всего найти в интернете онлайн-калькулятор. Да хотя бы вот.
